Dalam dunia industri modern, akurasi pengukuran adalah pondasi bagi proses produksi yang efisien dan berkualitas. Mulai dari pembuatan bahan bangunan, pengemasan produk makanan, hingga pengujian material teknik, semua membutuhkan pengukuran gaya atau berat dengan tingkat ketelitian tinggi. Salah satu alat yang berperan penting dalam proses ini adalah load cell.
Pada artikel kali ini kita akan membahas tentang alat load cell, mulai dari cara kerjanya, jenis jenisnya serta aplikasinya dalam berbagai alat dan kebutuhan.
Apa Itu Load Cell?
Load cell adalah alat atau sensor yang digunakan untuk mengukur gaya atau beban, biasanya dalam bentuk tekanan atau berat. Secara teknis, alat bekerja dengan mengubah gaya mekanik menjadi sinyal listrik yang dapat diukur dan dianalisis oleh sistem elektronik.
Alat ini dirancang untuk memberikan pengukuran yang akurat dan konsisten, serta mampu mendeteksi perubahan kecil pada beban yang diberikan. Alat ini sering ditemukan dalam sistem timbangan digital, mesin uji kekuatan material, dan perangkat industri lainnya yang membutuhkan pengukuran berat atau tekanan secara presisi.
Pada dasarnya, alat ini berfungsi sebagai transduser, yaitu alat yang mengubah satu bentuk energi ke bentuk lainnya—dalam hal ini, dari energi mekanik (gaya) menjadi sinyal listrik. Sinyal ini kemudian dapat diproses oleh perangkat lain seperti indikator digital, PLC (Programmable Logic Controller), atau komputer.
Bagaimana Cara Kerja Load Cell?
Load cell bekerja dengan mengunakan prinsip hukum fisika, dan ini bisa berbeda tergantung pada jenis yang digunakan. Namun, secara umum, alat ini bekerja dengan mengukur deformasi atau perubahan bentuk kecil yang terjadi saat beban diterapkan. Perubahan ini kemudian dikonversi menjadi sinyal listrik melalui berbagai mekanisme, salah satunya adalah efek strain gauge.

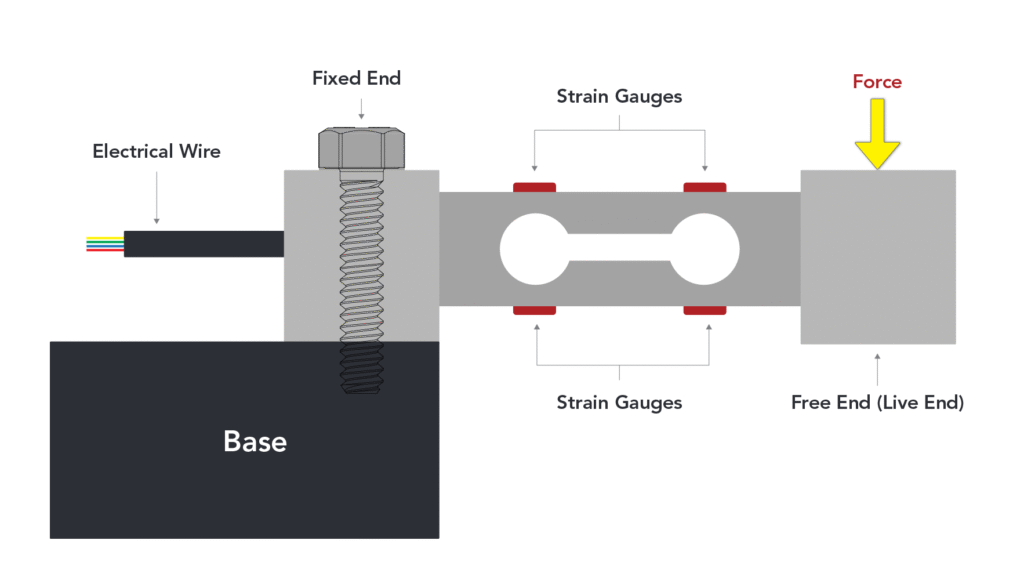

Prinsip Strain Gauge
Kita mengambil contoh jenis yang paling umum digunakan yaitu strain gauge. Alat ini menggunakan strain gauge, yaitu komponen berupa kawat tipis atau foil yang melekat pada permukaan logam elastis. Saat logam tersebut menerima beban, ia akan mengalami deformasi (memanjang atau memendek), dan strain gauge juga ikut berubah ukurannya.
Langkah-Langkah Kerja:
- Penerimaan Beban: Beban diterapkan ke permukaan sensor alat.
- Deformasi Mekanik: Struktur logam elastis dalam alat mengalami deformasi.
- Perubahan Resistansi: Strain gauge mendeteksi perubahan bentuk tersebut dan resistansinya ikut berubah.
- Konversi Sinyal: Rangkaian listrik mengubah perubahan resistansi menjadi sinyal tegangan listrik yang proporsional.
- Pembacaan Data: Sinyal ini kemudian dikirim ke sistem pembaca atau pemroses data untuk ditampilkan atau digunakan dalam proses kontrol.
Keunggulan utama dari teknologi ini adalah sensitivitas tinggi dan kemampuan untuk mengukur beban dalam rentang yang luas, dari beberapa gram hingga puluhan ton.

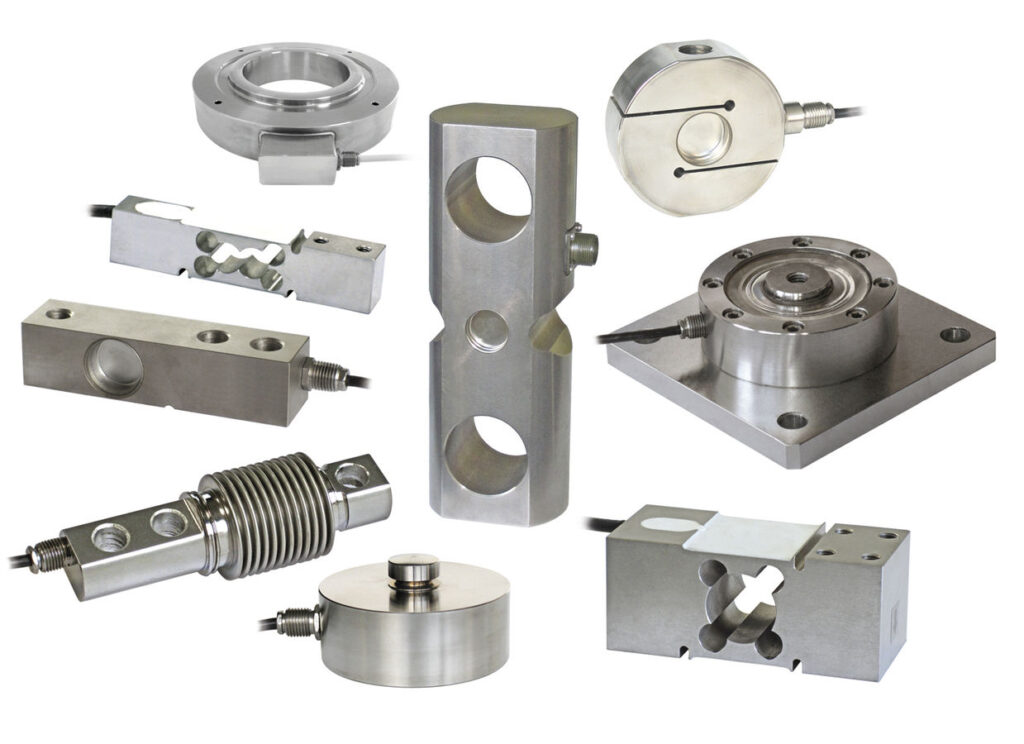

Apa Saja Jenis-Jenis Load Cell?
Load cell memiliki berbagai macam tipe yang dirancang untuk aplikasi tertentu, tergantung pada bentuk beban, arah gaya, dan kondisi lingkungan. Berikut adalah beberapa jenis alat yang umum digunakan:
a. Strain Gauge Load Cell
Seperti dijelaskan sebelumnya, ini adalah jenis yang paling banyak digunakan. Menggunakan prinsip perubahan resistansi listrik akibat deformasi mekanik.
b. Hydraulic Load Cell
Menggunakan cairan hidrolik untuk mendeteksi perubahan tekanan akibat beban. Sinyal yang dihasilkan berupa tekanan cairan yang kemudian dibaca oleh pengukur tekanan. Cocok untuk lingkungan ekstrim karena tidak membutuhkan listrik.
c. Pneumatic Load Cell
Serupa dengan tipe hidrolik, namun menggunakan udara bertekanan. Jenis ini banyak digunakan dalam industri makanan dan farmasi karena bebas kontaminasi.
d. Capacitive Load Cell
Mengukur perubahan kapasitas listrik saat beban diberikan. Lebih sensitif dibandingkan strain gauge namun rentan terhadap gangguan lingkungan seperti kelembaban.
e. Piezoelectric Load Cell
Memanfaatkan bahan piezoelektrik yang menghasilkan tegangan listrik saat menerima tekanan. Umumnya digunakan dalam aplikasi dinamis seperti pengujian getaran atau beban berulang.
Aplikasi Alat Load Cell dalam Berbagai Alat dan Kebutuhan
Karena kemampuannya yang luar biasa dalam mengukur beban secara akurat, load cell telah menjadi komponen penting dalam berbagai sistem dan industri. Berikut adalah beberapa contoh penggunaannya:
a. Timbangan Industri
Load cell adalah inti dari hampir semua timbangan digital modern, termasuk timbangan lantai, timbangan truk, dan timbangan hopper. Di industri logistik dan manufaktur, alat ini membantu mengukur berat bahan baku, produk setengah jadi, dan produk akhir secara akurat.
b. Mesin Uji Material
Di laboratorium teknik, alat digunakan untuk mengukur kekuatan tarik, tekan, dan lentur material. Ini sangat penting dalam menentukan apakah suatu material sudah memenuhi standar teknis yang diberikan.
c. Otomatisasi Industri
Dalam proses produksi otomatis, alat berperan dalam sistem kontrol beban, pengisian otomatis, dan pemantauan tekanan. Contohnya, dalam industri makanan, alat digunakan untuk memastikan bahwa setiap kemasan berisi jumlah yang tepat.
d. Jembatan Timbang dan Weigh-In-Motion
Sistem ini memanfaatkan alat untuk menimbang kendaraan yang lewat tanpa harus berhenti. Teknologi ini sangat membantu dalam manajemen lalu lintas dan pengawasan kendaraan angkutan barang.
e. Konstruksi dan Teknik Sipil
Pada proyek jembatan dan gedung bertingkat, alat digunakan untuk memantau gaya tekan dan beban struktur secara real-time, demi menjamin keselamatan konstruksi.
Kesimpulan
Load cell merupakan alat ukur yang sangat penting dalam dunia modern, khususnya dalam industri dan teknologi pengukuran. Dengan kemampuannya untuk mengubah gaya menjadi sinyal listrik yang akurat, alat ini membantu meningkatkan efisiensi, akurasi, dan keandalan berbagai sistem pengukuran dan kontrol.
