Dalam dunia geoteknik dan rekayasa sipil, pemahaman tentang kondisi air tanah merupakan elemen krusial dalam setiap proyek konstruksi. Salah satu instrumen utama yang digunakan untuk mengukur tekanan air pori atau muka air tanah adalah piezometer. Alat ini memainkan peran penting dalam mendukung keputusan teknik, memantau stabilitas lereng, serta menjamin keamanan struktur seperti bendungan, terowongan, dan dinding penahan tanah.
Pengertian Piezometer
Piezometer adalah alat ukur yang digunakan untuk mengetahui tekanan air pori atau tinggi muka air tanah (groundwater level) di dalam tanah atau batuan. Data dari piezometer sangat berguna dalam analisis kestabilan lereng, perencanaan pondasi, serta desain sistem drainase bawah tanah.
Secara umum, piezometer bekerja berdasarkan prinsip tekanan hidrostatik, di mana air dalam tanah atau batuan akan mengalir ke dalam alat dan menunjukkan tinggi muka air yang setara dengan tekanan air di lokasi tersebut. Alat ini bisa digunakan dalam kondisi jenuh maupun tidak jenuh tergantung jenis piezometer yang digunakan.
Jenis-Jenis Piezometer
Terdapat beberapa jenis piezometer yang digunakan dalam bidang geoteknik, masing-masing dengan karakteristik dan metode pengukuran yang berbeda. Pemilihan jenis piezometer bergantung pada tujuan pemantauan, kondisi geologi, serta tingkat akurasi yang dibutuhkan. Berikut ini beberapa jenis piezometer yang umum digunakan:
1. Piezometer Standpipe (Tabung Terbuka)
Piezometer jenis ini paling sederhana. Biasanya berupa pipa berlubang yang dipasang di dalam lubang bor dan diisi kerikil filter di sekelilingnya. Air tanah akan naik ke dalam pipa dan tinggi permukaan air tersebut diukur menggunakan alat ukur manual seperti water level meter.
Kelebihan:
- Murah dan mudah dipasang
- Cocok untuk pengukuran jangka panjang
Kekurangan:
- Respons terhadap perubahan tekanan lambat
- Tidak cocok untuk tanah berpermeabilitas rendah
2. Piezometer Pneumatik
Jenis ini menggunakan tekanan udara untuk mengukur tekanan air pori. Sensor piezometer pneumatik diletakkan pada kedalaman tertentu, dan tekanan air diukur berdasarkan tekanan balik udara yang diperlukan untuk mendorong air keluar dari sel sensor.
Kelebihan:
- Respons cepat
- Cocok untuk tanah berpermeabilitas rendah
Kekurangan:
- Perlu kalibrasi rutin
- Biaya lebih tinggi dibanding standpipe

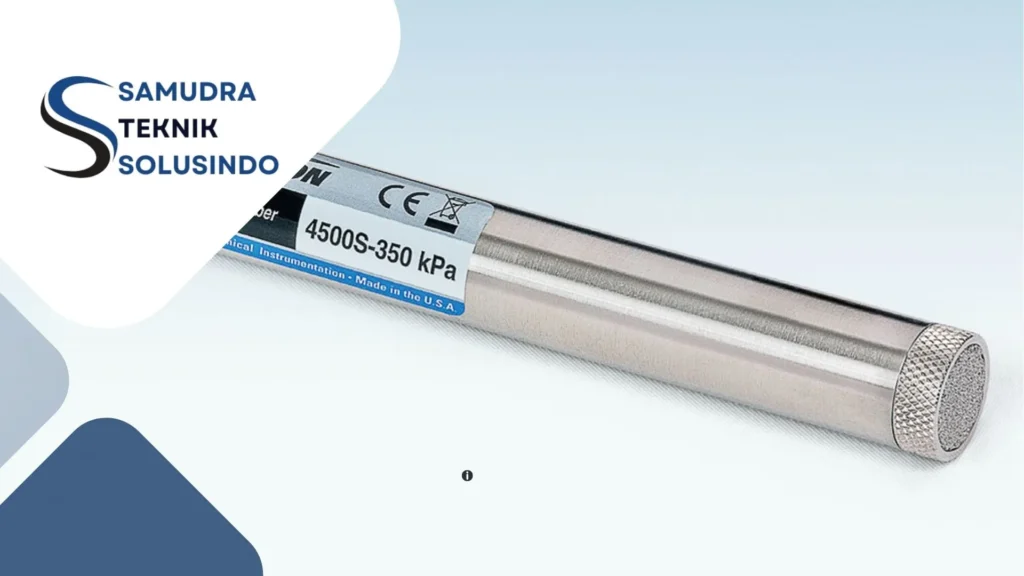

3. Piezometer Elektronik atau Vibrating Wire
Jenis ini menggunakan prinsip kawat bergetar yang berubah frekuensi sesuai tekanan air yang diterima. Sensor ini sangat akurat dan dapat dihubungkan dengan sistem monitoring data otomatis (data logger).
Kelebihan:
- Sangat akurat
- Dapat dipantau secara otomatis dan jarak jauh
Kekurangan:
- Biaya pemasangan dan perawatan tinggi
- Membutuhkan peralatan elektronik tambahan
4. Digital Piezometer dan Telemetri
Dalam perkembangan terbaru, piezometer digital dilengkapi dengan sistem telemetri yang memungkinkan data dikirim secara real-time ke server pusat. Hal ini sangat berguna untuk proyek-proyek skala besar atau area terpencil yang sulit diakses.
Fungsi Piezometer dalam Geoteknik
Piezometer memiliki beragam fungsi penting dalam bidang geoteknik, di antaranya:
1. Pemantauan Tekanan Air Pori
Air pori dalam tanah dapat mempengaruhi stabilitas lereng dan struktur fondasi. Dengan memantau tekanan air pori, insinyur dapat menilai kemungkinan terjadinya longsor atau penurunan daya dukung tanah.
2. Analisis Stabilitas Lereng
Dalam proyek perkuatan lereng atau pembangunan tanggul, piezometer digunakan untuk mendeteksi perubahan tekanan air pori yang dapat menyebabkan kegagalan lereng.
3. Pemantauan Kinerja Sistem Drainase
Jika suatu proyek dilengkapi sistem drainase bawah tanah, piezometer dapat digunakan untuk mengevaluasi efektivitas sistem tersebut dalam menurunkan muka air tanah.
4. Studi Hidrogeologi
Dalam studi air tanah, piezometer digunakan untuk mengamati arah dan kecepatan aliran air tanah, yang penting untuk pengelolaan sumber daya air dan mencegah kontaminasi.
5. Pengujian dan Pemantauan Proyek Konstruksi
Dalam pembangunan bendungan, terowongan, atau struktur bawah tanah lainnya, piezometer berperan dalam monitoring kondisi tanah dan memastikan keamanan konstruksi sepanjang waktu.
Cara Pemasangan Piezometer
Pemasangan piezometer harus dilakukan dengan metode yang tepat agar data yang diperoleh akurat dan representatif. Berikut ini tahapan umum pemasangan:
- Penentuan Lokasi dan Kedalaman Lokasi ditentukan berdasarkan desain geoteknik dan tujuan pemantauan. Kedalaman harus cukup untuk menjangkau zona jenuh atau target tekanan air pori.
- Pengeboran Lubang bor dibuat sesuai spesifikasi alat dan kondisi tanah. Diameter lubang biasanya disesuaikan dengan dimensi piezometer.
- Pemasangan Sensor Piezometer dimasukkan ke dalam lubang dengan posisi yang telah ditentukan, lalu diberi material pelindung seperti pasir kasar, bentonit, dan grouting untuk menghindari jalur air samping (preferential flow path).
- Pengujian Awal dan Kalibrasi Setelah pemasangan, dilakukan pengujian awal untuk memastikan sensor berfungsi dengan baik dan memberikan hasil yang konsisten.
- Monitoring Berkala Pengambilan data bisa dilakukan secara manual atau otomatis tergantung jenis piezometer. Data direkam secara rutin untuk dianalisis dan dijadikan dasar pengambilan keputusan.
Studi Kasus Penggunaan Piezometer
Proyek Bendungan
Di banyak proyek bendungan besar seperti Jatiluhur atau Jatigede, piezometer digunakan untuk memantau tekanan air pori di tubuh bendungan dan fondasinya. Peningkatan tekanan bisa mengindikasikan potensi kerusakan internal (internal erosion) atau piping, yang harus ditangani segera.
Pemantauan Lereng Jalan Tol
Pada proyek jalan tol di wilayah perbukitan, piezometer dipasang untuk mendeteksi peningkatan tekanan air pori setelah hujan deras. Jika terdeteksi tekanan abnormal, tindakan preventif seperti pemasangan drainase tambahan bisa dilakukan.
Manfaat Piezometer dalam Praktik Teknik Sipil
Beberapa manfaat utama penggunaan piezometer meliputi:
- Peningkatan Keselamatan Konstruksi: Dengan mengetahui kondisi bawah permukaan secara akurat, risiko keruntuhan atau kegagalan struktur dapat diminimalkan.
- Efisiensi Desain: Data dari piezometer membantu insinyur dalam merancang fondasi atau sistem drainase yang tepat sasaran.
- Pemeliharaan dan Evaluasi Jangka Panjang: Memungkinkan pemantauan kondisi tanah secara kontinu selama umur proyek.
- Pengambilan Keputusan Berdasarkan Data: Informasi real-time dari piezometer memungkinkan manajemen proyek mengambil tindakan cepat sebelum masalah berkembang.
Tantangan dan Solusi dalam Penggunaan Piezometer
Walaupun sangat bermanfaat, penggunaan piezometer juga menghadapi sejumlah tantangan, seperti:
- Kerusakan Alat Akibat Lingkungan: Kondisi ekstrem atau reaksi kimia dalam tanah bisa merusak sensor.
- Gangguan Saat Konstruksi: Alat bisa terganggu oleh aktivitas pengeboran atau guncangan alat berat.
- Kesalahan Pembacaan: Bisa disebabkan oleh pemasangan yang tidak tepat atau kalibrasi yang kurang baik.
Solusinya adalah dengan memastikan pemasangan dilakukan oleh tenaga profesional, melakukan inspeksi dan pemeliharaan rutin, serta menggunakan alat dengan spesifikasi sesuai kondisi lapangan.
Kesimpulan
Piezometer merupakan alat vital dalam dunia geoteknik yang memungkinkan para insinyur memahami kondisi air tanah secara real-time dan akurat. Dengan pemantauan yang konsisten dan analisis yang tepat, piezometer tidak hanya meningkatkan keselamatan proyek, tetapi juga membantu merancang sistem yang lebih efisien dan berkelanjutan.
Baik untuk proyek infrastruktur besar seperti bendungan dan terowongan, maupun proyek skala kecil seperti perumahan di tanah rawan longsor, keberadaan piezometer tidak dapat diabaikan. Memilih jenis piezometer yang tepat, melakukan pemasangan sesuai prosedur, dan memastikan data dianalisis secara profesional adalah kunci sukses dalam penerapannya di bidang teknik sipil modern.
Jika Anda membutuhkan informasi lebih lanjut atau ingin berkonsultasi mengenai solusi pemantauan geoteknik yang tepat, tim kami siap membantu. Hubungi kami sekarang untuk mendapatkan penawaran terbaik produk Piezometer berkualitas tinggi.
