Dalam dunia konstruksi dan rekayasa geoteknik, keandalan fondasi adalah elemen yang tidak bisa ditawar. Salah satu metode paling tepercaya untuk memastikan kekuatan fondasi—khususnya tiang pancang—adalah melalui Static Axial Load Testing (pengujian beban aksial statis). Metode ini bukan sekadar prosedur teknis, melainkan langkah krusial dalam menjamin keselamatan dan efisiensi struktur bangunan di atasnya.

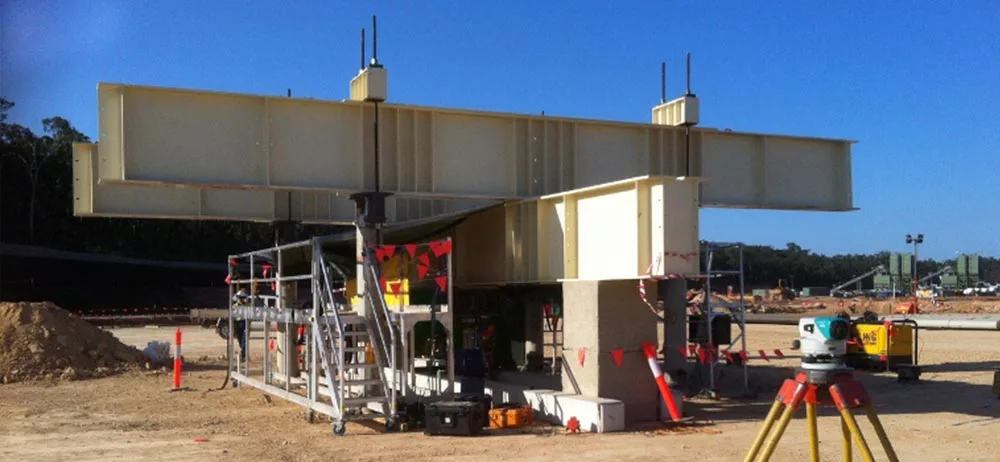

Apa Itu Static Axial Load Testing?
Static Axial Load Testing adalah metode pengujian untuk mengevaluasi kapasitas dukung tiang fondasi dengan memberikan beban aksial secara perlahan dan bertahap. Pengujian ini dilakukan untuk mengetahui seberapa besar beban vertikal yang bisa ditopang oleh tiang pancang atau bored pile sebelum mengalami deformasi signifikan atau gagal struktur.
Dalam praktiknya, metode ini digunakan untuk:
- Menentukan kapasitas ultimate (maksimum) dari tiang fondasi.
- Mengevaluasi perilaku deformasi (settlement) terhadap variasi beban.
- Validasi desain geoteknik, termasuk model perhitungan dan asumsi kapasitas tanah.
Kata Kunci Utama:
- Static Load Test
- Axial Load Testing
- Pengujian Beban Statis
- Kapasitas Dukung Tiang
- ASTM D1143
- Load Settlement Curve
Standar yang Digunakan
Pengujian ini mengacu pada beberapa standar internasional, salah satunya yang paling umum adalah:
- ASTM D1143 / D1143M – 07
Standard Test Methods for Deep Foundations Under Static Axial Compressive Load
Standar ini menetapkan prosedur teknis untuk melakukan uji beban aksial statis secara vertikal terhadap fondasi dalam seperti tiang pancang atau bored pile. Di Indonesia, pengujian ini juga dapat merujuk pada standar SNI seperti:
- SNI 8460:2017
Metode Pengujian Pondasi Tiang dengan Beban Statis Aksial
Jenis Static Axial Load Testing
Secara umum, ada dua jenis pengujian aksial statis yang diterapkan di lapangan:
1. Compression Load Test (Uji Beban Tekan)
Pengujian ini mengevaluasi kapasitas dukung tiang terhadap beban tekan vertikal, yang umum dialami oleh tiang fondasi dalam struktur bangunan bertingkat, jembatan, atau menara.
2. Tension Load Test (Uji Beban Tarik)
Berlawanan dengan beban tekan, uji ini digunakan untuk mengevaluasi kemampuan tiang dalam menahan gaya tarik—biasanya dibutuhkan pada struktur laut, fondasi turbin angin, atau bangunan yang terekspos gaya uplift.
Prosedur Pelaksanaan Uji Static Axial Load
1. Persiapan Lapangan
- Penempatan tiang uji (test pile) dengan dimensi dan kedalaman sesuai desain.
- Pemasangan alat ukur seperti dial gauge, LVDT (Linear Variable Differential Transformer), atau sensor digital.
- Pemasangan sistem beban (dead weight, jack hidrolik, reaction frame).
2. Pemberian Beban
- Beban diberikan secara bertahap dengan interval tertentu, biasanya menggunakan sistem hidrolik.
- Beban ditahan untuk waktu tertentu pada tiap tahap (misalnya 5–60 menit) untuk mencatat penurunan (settlement) yang terjadi.
3. Pencatatan dan Analisis
- Data penurunan diukur secara akurat pada setiap tahap beban.
- Hasil pengujian ditampilkan dalam bentuk kurva beban-penurunan (load-settlement curve) yang menggambarkan hubungan antara beban dan deformasi.
Alat dan Perlengkapan yang Digunakan
- Jack Hidrolik: Untuk memberikan beban aksial yang terkontrol.
- Load Cell: Untuk mengukur besar beban aktual yang diberikan.
- LVDT atau Dial Gauge: Untuk mengukur deformasi vertikal tiang.
- Reaction Frame atau Anchor Pile: Digunakan sebagai sistem reaksi terhadap gaya tekan atau tarik.
- Data Logger & Software Analisis: Untuk pencatatan dan pemrosesan data real-time.
Analisis dan Interpretasi Data
Hasil uji disajikan dalam kurva beban vs. penurunan. Kurva ini menjadi dasar untuk menentukan kapasitas ultimate dan allowable load dari tiang yang diuji. Beberapa pendekatan yang umum digunakan:
- Metode Davisson (1972): Menggunakan garis offset untuk menentukan kapasitas ijin.
- Metode Chin (1970): Berdasarkan inversi data settlement terhadap beban.
- Metode Mazurkiewicz: Menentukan kapasitas dari infleksi kurva.
Contoh Interpretasi:
Jika tiang menunjukkan penurunan 25 mm pada beban 1000 kN, dan deformasi meningkat signifikan di atas beban tersebut, maka nilai 1000 kN bisa dianggap sebagai beban batas.
Keuntungan Static Axial Load Testing
- Akurasi Tinggi: Memberikan data real terhadap performa tiang di lapangan.
- Verifikasi Desain: Mengonfirmasi asumsi yang digunakan dalam desain geoteknik.
- Mengidentifikasi Masalah: Menemukan kemungkinan kerusakan atau kelemahan fondasi sebelum struktur dibangun.
Tantangan dan Keterbatasan
Meskipun sangat andal, metode ini memiliki beberapa kendala:
- Biaya Mahal: Perlu alat berat dan instrumen presisi.
- Waktu Lama: Butuh waktu berjam-jam hingga berhari-hari untuk pengujian lengkap.
- Kondisi Lapangan: Lokasi sempit atau tanah lunak bisa menyulitkan pemasangan alat.
Aplikasi di Dunia Konstruksi
Static axial load testing sering diterapkan pada proyek-proyek seperti:
- Pembangunan gedung bertingkat
- Jembatan dan jalan tol
- Pelabuhan dan dermaga
- Infrastruktur energi seperti PLTU dan PLTA
- Struktur lepas pantai (offshore structure)
Studi Kasus: Jasa Static Axial Load Test PT Jamrud Andalas Jaya
Kesimpulan
Static Axial Load Testing bukan hanya prosedur teknis biasa, melainkan pilar utama dalam memastikan kekuatan dan keamanan fondasi bangunan. Dengan prosedur yang tepat, alat yang akurat, serta interpretasi data yang andal, metode ini menjadi standar emas dalam evaluasi fondasi tiang pancang.
Dengan merujuk pada standar internasional seperti ASTM D1143 dan SNI 8460, serta memanfaatkan teknologi pemantauan mutakhir, pengujian ini memberikan kepastian teknik yang krusial dalam dunia konstruksi modern.
Jika Anda membutuhkan informasi lebih lanjut atau ingin berkonsultasi mengenai solusi pemantauan geoteknik yang tepat, tim kami siap membantu. Hubungi kami sekarang untuk mendapatkan penawaran terbaik produk atau Jasa Static Axial Load Testing berkualitas tinggi.
