Apa Saja Jenis Penetrant Testing yang Digunakan di Industri?

Pengujian material tanpa merusak atau Non-Destructive Testing (NDT) menjadi standar krusial dalam dunia manufaktur, konstruksi, hingga industri migas. Salah satu metode yang paling sering diandalkan untuk mendeteksi retak mikro pada permukaan material adalah liquid penetrant testing.

Metode penetrant testing adalah teknik inspeksi fisik yang memanfaatkan daya kapilaritas cairan untuk menemukan diskontinuitas atau cacat yang terbuka di permukaan material padat non-porus. Dalam dunia industri modern, penerapan penetrant testing NDT terbukti sangat efektif dari segi biaya, waktu, maupun kepraktisan di lapangan.

Memahami Konsep Dasar Liquid Penetrant Testing NDT

Sebelum membahas jenis-jenisnya, penting untuk memahami mekanisme dasar dari metode ini. Liquid penetrant testing NDT bekerja berdasarkan prinsip gaya kapilaritas. Cairan penetran berwarna khusus atau fluerosens dioleskan ke permukaan komponen yang telah dibersihkan.

Cairan ini dibiarkan selama waktu resap (dwell time) tertentu agar dapat meresap ke dalam retakan terkecil sekalipun. Setelah sisa cairan di permukaan dibersihkan, cairan pengembang (developer) disemprotkan untuk menarik kembali cairan penetran dari dalam celah retakan ke luar permukaan, sehingga lokasi cacat dapat terlihat dengan jelas oleh mata telanjang atau bantuan sinar ultraviolet.

Prinsip kerja ini membuat inspeksi penetran sangat fleksibel dan dapat diterapkan pada berbagai material, mulai dari logam ferro, logam non-ferro seperti aluminium dan titanium, hingga keramik padat dan plastik.

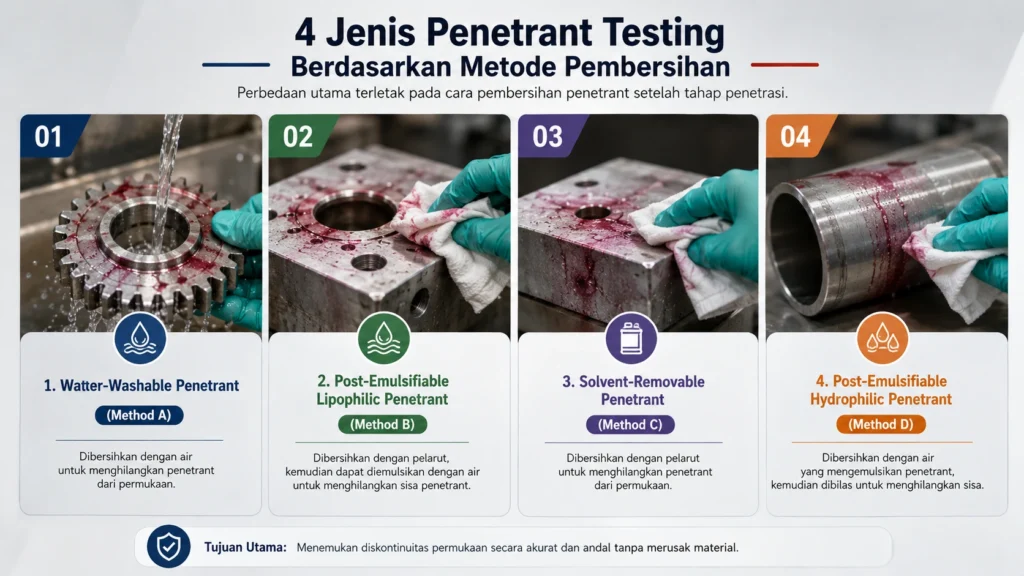

4 Jenis Penetrant Testing Berdasarkan Metode Pembersihan (Method)

Standardisasi internasional seperti ASTM E165 membagi jenis sistem penetran berdasarkan cara pembersihan sisa penetran dari permukaan inspeksi. Pemilihan metode ini sangat bergantung pada tingkat kekasaran permukaan material, sensitivitas yang dibutuhkan, dan lokasi pengujian.

1. Water-Washable Penetrant (Method A)

Jenis penetran ini mengandung zat pengemulasi (emulsifier) di dalamnya. Hal ini memungkinkan sisa penetran di permukaan material untuk dibilas secara langsung menggunakan air bersih.

• Kelebihan: Sangat ekonomis, cocok untuk area permukaan yang luas, dan prosesnya cepat.
• Penggunaan Industri: Komponen dengan permukaan kasar, hasil cetakan (casting), dan inspeksi rutin komponen mesin berukuran besar.

2. Post-Emulsifiable Lipophilic Penetrant (Method B)

Penetran jenis ini tidak bisa langsung larut dalam air. Setelah penetran dioleskan dan meresap, diperlukan agen pengemulasi berbahan dasar minyak (lipophilic emulsifier) terpisah untuk bereaksi dengan penetran di permukaan sebelum akhirnya dibilas dengan air.

• Kelebihan: Tingkat sensitivitas tinggi untuk mendeteksi retakan yang sangat dangkal atau kecil.
• Penggunaan Industri: Komponen kritis penerbangan (aerospace) dan turbin pembangkit listrik.

3. Solvent-Removable Penetrant (Method C)

Metode ini adalah yang paling populer dan portabel di lapangan. Sisa cairan penetran dibersihkan menggunakan kain lap yang dibasahi pembersih pelarut khusus (solvent cleaner).

• Kelebihan: Sangat praktis, tidak membutuhkan saluran air atau peralatan khusus, dan ideal untuk pengujian di lokasi terpencil.
• Penggunaan Industri: Pengujian lapangan untuk sambungan las, tangki penyimpanan, dan fasilitas pipa migas.

4. Post-Emulsifiable Hydrophilic Penetrant (Method D)

Serupa dengan Method B, tetapi menggunakan emulsi berbahan dasar air (hydrophilic emulsifier). Proses pengemulsian dikontrol dengan pembilasan air awal, perendaman emulsi, dan pembilasan akhir.

• Kelebihan: Mengurangi resiko terbilasnya penetran dari dalam retakan (over-washing) dan lebih ramah lingkungan.
• Penggunaan Industri: Industri manufaktur presisi tinggi dan komponen mesin pesawat.

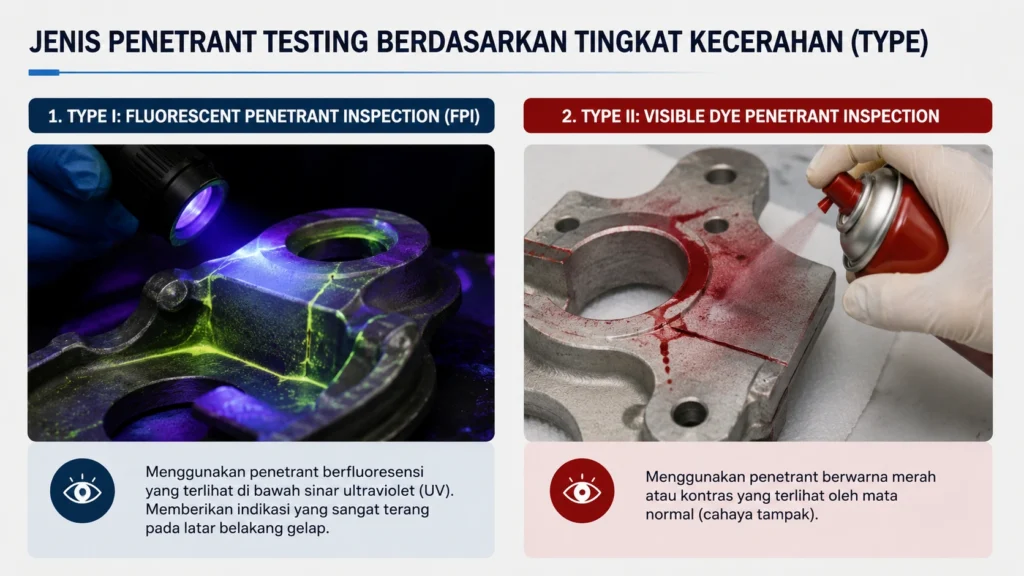

Jenis Penetrant Testing Berdasarkan Tingkat Kecerahan (Type)

Selain berdasarkan cara pembilasannya, metode penetran juga dikategorikan berdasarkan jenis pewarna yang digunakan untuk menampilkan penampakan cacat.

Type I: Fluorescent Penetrant Inspection (FPI)

Penetran fluoresens mengandung pewarna yang memancarkan cahaya terang ketika disinari lampu ultraviolet (Sinar UV-A / Blacklight).

• Tingkat Sensitivitas: Sangat tinggi. Mampu mendeteksi cacat berukuran sub-mikron.
• Lingkungan Kerja: Dilakukan di dalam ruangan gelap atau ruang inspeksi khusus.
• Aplikasi: Bilah turbin jet, komponen struktur pesawat, dan peralatan medis presisi.

Type II: Visible Dye Penetrant Inspection

Penetran tampak menggunakan pewarna merah kontras tinggi yang dapat dilihat langsung di bawah pencahayaan ruangan normal atau cahaya matahari.

• Tingkat Sensitivitas: Standar hingga sedang.
• Lingkungan Kerja: Fleksibel, dapat dilakukan di area konstruksi terbuka tanpa perlengkapan pencahayaan khusus.
• Aplikasi: Penetrant testing welding pada struktur baja, konstruksi jembatan, dan inspeksi tangki bejana tekan.

Penerapan Penetrant Testing Welding pada Sambungan Las

Salah satu aplikasi paling penting dari pengujian ini ada pada kualitas sambungan las (penetrant testing welding). Selama proses pengelasan, perubahan suhu yang ekstrem dapat memicu berbagai jenis cacat mekanis yang membahayakan struktur.

Beberapa cacat pengelasan yang kerap ditemukan melalui pengujian penetran meliputi:

• Porositas: Lubang-lubang kecil akibat gas yang terperangkap saat pembekuan logam las.
• Retak Permukaan (Surface Cracks): Retakan pada jalur las (weld bead) atau area terpengaruh panas (Heat-Affected Zone / HAZ).
• Undercut: Cerukan pada pinggiran jalur las yang mengurangi kekuatan struktural.
• Lack of Fusion: Penyatuan yang tidak sempurna antara logam pengisi dan logam induk yang terbuka di permukaan.

Dengan mendeteksi diskontinuitas ini secara dini, tim engineer dapat melakukan perbaikan (repair) sebelum peralatan dioperasikan, sehingga mencegah kegagalan struktur catastrophik.

Keunggulan dan Keterbatasan Metode Penetran

Penyedia Jasa Inspeksi Penetran Terpercaya

Pengujian diskontinuitas material membutuhkan ketelitian tinggi, pemahaman standar internasional (seperti ASME, ASTM, dan AWS), serta personel bersertifikasi. Untuk memastikan keandalan struktur dan keamanan operasi industri Anda, dibutuhkan mitra pengujian yang berpengalaman.

PT Samudra Teknik Solusindo menyediakan Jasa Penetrant Test profesional untuk mendeteksi cacat atau kerusakan kecil pada permukaan suatu material tanpa merusak objek yang diuji. Didukung oleh teknisi NDT bersertifikat dan peralatan berstandar presisi tinggi, PT Samudra Teknik Solusindo siap membantu menjaga kualitas dan keamanan aset industri Anda.

FAQ: Seputar Jasa Penetrant Test

Kesimpulan

Memahami berbagai jenis penetrant testing—baik berdasarkan metode pembersihan (Method A hingga D) maupun jenis pewarna (Type I dan Type II)—sangat penting dalam menentukan strategi pengujian yang efektif. Penggunaan metode liquid penetrant testing yang tepat tidak hanya menjamin kualitas produk sesuai standar keselamatan, tetapi juga menghemat biaya perawatan jangka panjang bagi industri manufaktur, energi, dan konstruksi.
