Dalam dunia konstruksi, kekuatan dan daya dukung tanah menjadi faktor kunci yang menentukan keberhasilan sebuah proyek. Fondasi bangunan, jalan, dan struktur berat lainnya harus berdiri di atas tanah yang stabil dan mampu menahan beban. Di sinilah plate bearing test berperan penting untuk mengevaluasi kondisi tanah secara langsung. Pengujian ini memberikan data akurat tentang kapasitas tanah dalam menahan beban, sehingga menjadi alat vital bagi insinyur geoteknik dan perencana konstruksi.
Pada artikel kali ini kita akan membahas tentang pengujian Plate Loading Test, bagaimana cara pengujian ini bekerja, manfaat dan aplikasi pengujian, serta kapan waktu yang tepat untuk melakukan pengujian.
Apa Itu Plate Bearing Test?
Plate Bearing Test adalah salah satu metode pengujian lapangan yang digunakan untuk menilai kapasitas dukung tanah dan deformasi permukaan akibat pembebanan. Pengujian ini dilakukan dengan meletakkan plat logam berdiameter tertentu di atas permukaan tanah, kemudian diberikan beban secara bertahap dan dicatat penurunan (settlement) yang terjadi pada setiap tahap beban.
Tujuan dari pengujian plate bearing test adalah menentukan modulus reaksi tanah (modulus of subgrade reaction) dan kapasitas dukung tanah (bearing capacity) secara langsung. Pengujian ini sangat penting, khususnya pada proyek-proyek yang melibatkan konstruksi jalan, landasan pacu, jembatan, pondasi dangkal, dan struktur lainnya yang bertumpu pada permukaan tanah.
Bagaimana Cara Kerja Plate Bearing Test?

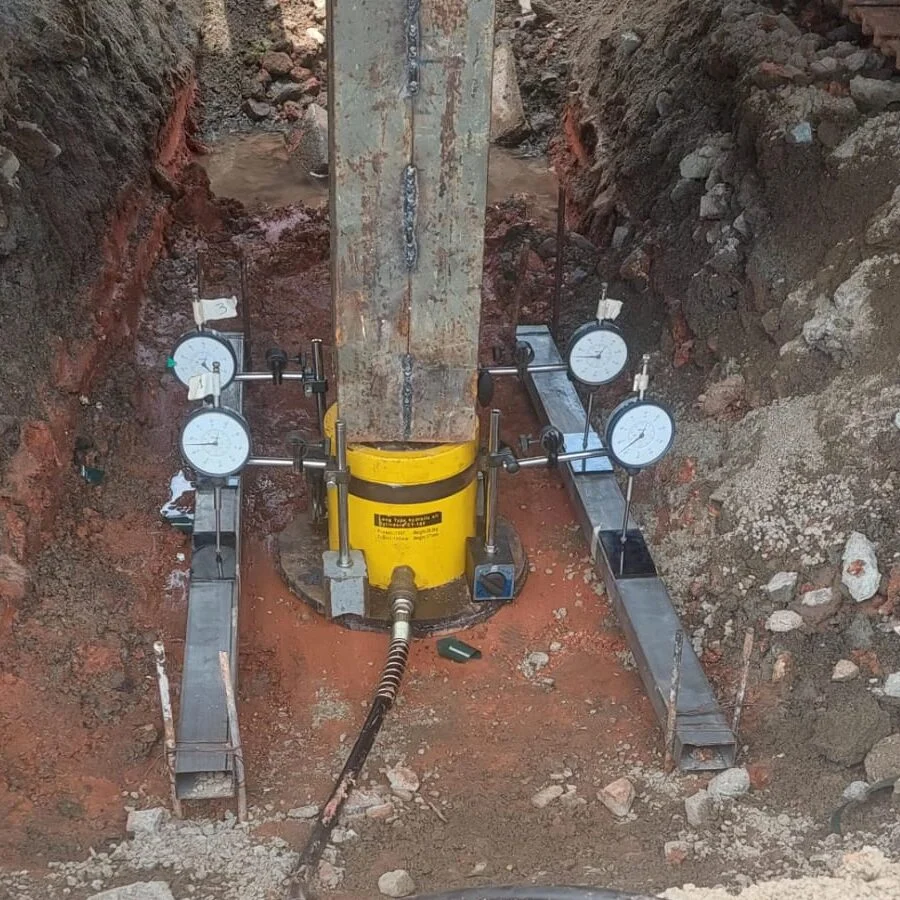

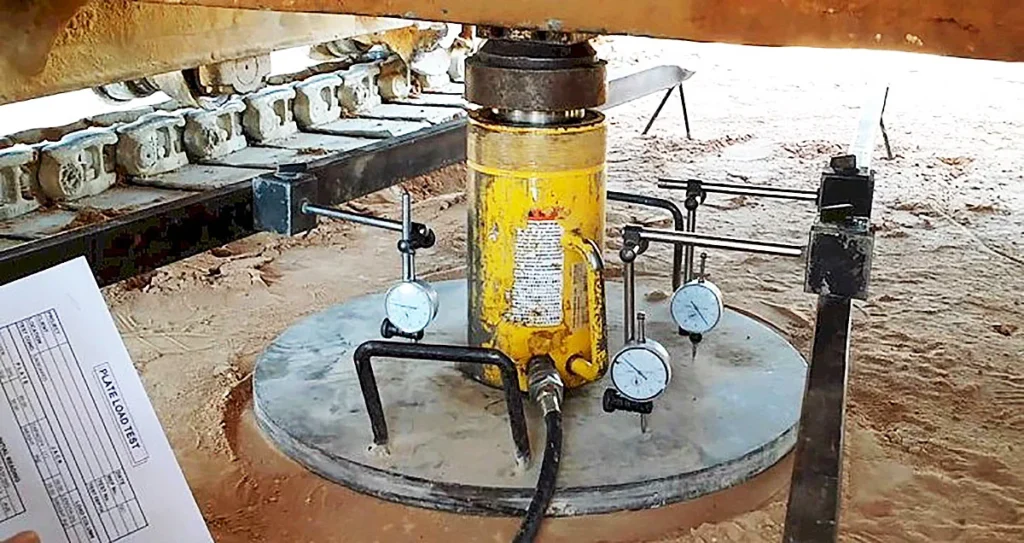

Pengujian ini melibatkan penerapan beban vertikal pada plat baja yang berada di atas atau sedikit di bawah permukaan tanah. Setiap penambahan beban disertai pencatatan penurunan tanah, yang digunakan untuk mengevaluasi karakteristik teknis tanah. Berikut adalah tahapan dalam pengujian:
- Persiapan Lokasi
Lokasi pengujian diratakan dan dibersihkan dari material lepas. Penggalian dapat dilakukan jika pengujian ingin mensimulasikan kedalaman pondasi tertentu. - Pemasangan Pelat Uji
Pelat baja berbentuk bundar atau persegi (umumnya berdiameter 300–760 mm) ditempatkan pada posisi uji. - Penerapan Beban Bertahap
Beban vertikal diterapkan secara bertahap menggunakan sistem hidrolik yang menekan plat melalui reaksi terhadap balok penahan atau kendaraan berat. - Pencatatan Penurunan
Dengan menggunakan dial gauge atau LVDT (Linear Variable Differential Transformer), penurunan pelat dicatat pada tiap tahap beban. - Pembuatan Kurva Beban-Penurunan
Data kemudian diplot menjadi grafik beban terhadap penurunan, yang menunjukkan karakteristik daya dukung tanah.
Parameter Apa Saja yang Diuji?
Beberapa parameter penting yang diperoleh dari plate bearing test antara lain:
- Kapasitas Dukung Tanah (Bearing Capacity): Beban maksimum yang dapat diterima tanah tanpa menyebabkan keruntuhan.
- Modulus Reaksi Tanah (Modulus of Subgrade Reaction): Ukuran kekakuan atau daya tahan tanah terhadap deformasi elastis.
- Settlement (Penurunan): Besarnya deformasi vertikal pada tanah akibat pembebanan.
- Perilaku Tanah (Load-Deformation Characteristics): Memberikan gambaran tentang bagaimana tanah merespons terhadap berbagai tingkat beban.
Parameter-parameter ini sangat penting dalam desain pondasi dan struktur jalan untuk menjamin stabilitas struktur secara keseluruhan.
Standar yang Digunakan dalam Pengujian
Untuk memastikan hasil yang akurat, plate bearing test harus mengikuti standar teknis yang berlaku. Beberapa standar yang umum digunakan antara lain:
- ASTM D1194: Standard Test Method for Bearing Capacity of Soil for Static Load and Spread Footings.
- BS 1377-9 (British Standard): Methods of Test for Soils for Civil Engineering Purposes – In-situ tests.
- SNI 03-3431-1994: Tata cara pelaksanaan dan evaluasi pengujian daya dukung tanah secara langsung di lapangan dengan metode beban pelat.
Penggunaan standar ini sangat penting untuk menjaga konsistensi, validitas, dan keandalan hasil uji, terutama saat digunakan sebagai dasar desain pondasi bangunan.
Manfaat Plate Bearing Test
Melakukan plate bearing test memberikan banyak keuntungan penting bagi proyek konstruksi, diantaranya adalah:
- Menjamin Keamanan Struktur
Dengan mengetahui daya dukung tanah, perencana dapat merancang fondasi yang aman dan sesuai kapasitas tanah. - Menghindari Kegagalan Konstruksi
Proyek yang dibangun di atas tanah yang tidak diuji berisiko mengalami penurunan diferensial atau keruntuhan fondasi. - Efisiensi Biaya dan Desain
Hasil pengujian dapat membantu dalam optimasi desain fondasi sehingga menghindari overdesign atau penggunaan material berlebih. - Evaluasi Kondisi Aktual di Lapangan
Tidak seperti tes laboratorium, pengujian ini memberikan gambaran langsung dan realistis tentang perilaku tanah di lokasi proyek.
Aplikasi Plate Bearing Test
Plate bearing test digunakan secara luas di berbagai bidang konstruksi, antara lain:
- Pembangunan Jalan Raya dan Tol
Untuk mengevaluasi kekuatan subgrade sebelum lapisan perkerasan dipasang. - Landasan Pacu Bandara
Menentukan kekuatan tanah agar mampu menopang beban pesawat yang sangat besar. - Pondasi Bangunan Bertingkat
Memberikan data penting dalam menentukan jenis dan ukuran pondasi yang tepat. - Pondasi Tiang Pancang dan Pondasi Dangkal
Digunakan sebagai verifikasi hasil perhitungan desain pondasi. - Pekerjaan Dermaga dan Pelabuhan
Menjamin tanah reklamasi atau daerah pesisir mampu mendukung struktur berat.
Kapan Waktu yang Tepat untuk Melakukan Pengujian?
Pemilihan waktu yang tepat untuk melakukan plate bearing test sangat penting agar hasil yang diperoleh valid dan akurat. Berikut adalah waktu yang tepat untuk melakukan pengujian:
- Sebelum Tahap Desain Fondasi
Pengujian sebaiknya dilakukan pada tahap investigasi awal guna memberikan data dasar untuk desain struktur. - Setelah Pemadatan Tanah
Jika lokasi telah dipadatkan, pengujian dilakukan untuk memastikan kekuatan yang tercapai sesuai target. - Pada Musim Kering
Hasil lebih konsisten dan tidak dipengaruhi kadar air berlebih. Namun, jika proyek berlangsung di musim hujan, harus ada perlindungan terhadap area pengujian. - Saat Ada Perubahan Kondisi Tanah
Misalnya setelah pemotongan lereng, penambahan beban, atau pekerjaan reklamasi.
Melakukan pengujian pada waktu yang tidak tepat dapat menghasilkan data yang salah dan berisiko terhadap integritas proyek.
Kesimpulan
Plate Bearing Test adalah bagian penting dari proses investigasi tanah dalam dunia konstruksi. Dengan memberikan data langsung mengenai daya dukung tanah dan responsnya terhadap beban, pengujian ini membantu memastikan desain fondasi yang aman, efisien, dan ekonomis.
