Radiography test adalah salah satu metode Non-Destructive Testing (NDT) yang berfungsi untuk memeriksa kondisi internal material tanpa merusaknya. Dengan bantuan sinar-X atau sinar gamma, metode ini bisa mendeteksi cacat yang tidak terlihat dari luar, seperti retakan, porositas, atau rongga pada sambungan las.
Pada artikel kali ini, kita akan membahas mengenai apa itu radiography test, bagaimana cara kerjanya, faktor apa saja yang memengaruhi hasil pemeriksaan, serta alasan mengapa metode ini sangat penting bagi dunia industri.
Apa Itu Radiography Test?
Radiography test adalah metode pengujian yang menggunakan radiasi (baik dari mesin sinar-X maupun dari sumber radioaktif tertentu) untuk menghasilkan gambar dari bagian dalam material.
Saat sinar tersebut menembus benda, ada bagian yang menyerap lebih banyak radiasi dan ada yang meneruskan lebih banyak. Perbedaan itulah yang menghasilkan kontras pada gambar. Jika ada retakan, rongga, atau cacat lain, hal itu akan terlihat pada gambar dengan pola gelap maupun terang.
Bagaimana Cara Kerja Radiography Test?
Cara kerja radiography test sebenarnya mirip dengan proses pengambilan foto menggunakan kamera, hanya saja cahaya digantikan oleh sinar-X atau sinar gamma. Berikut tahap-tahap utamanya:
- Menentukan sumber radiasi
- Sinar-X (X-ray): Dihasilkan dari mesin khusus, biasanya digunakan di bengkel atau laboratorium.
- Sinar gamma: Berasal dari bahan radioaktif tertentu, seperti Iridium-192 atau Cobalt-60. Lebih praktis digunakan di lapangan karena tidak membutuhkan mesin besar.
- Menyiapkan benda uji dan media perekam

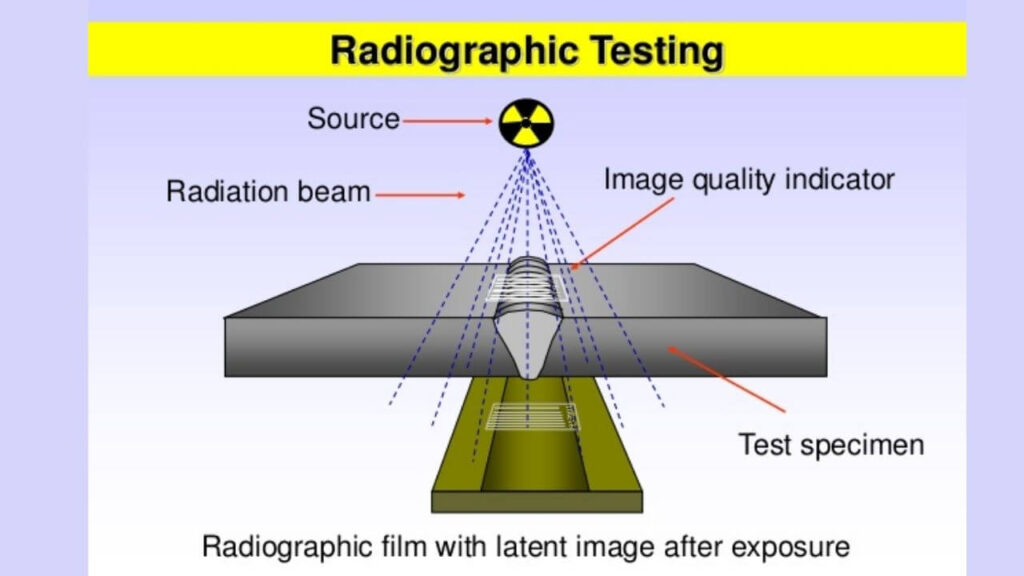

Material yang diperiksa diletakkan di antara sumber radiasi dan alat perekam (film khusus atau detektor digital). Penempatan ini harus tepat agar gambar yang dihasilkan jelas. - Proses penyinaran
Radiasi diarahkan ke benda selama waktu tertentu. Bagian material yang lebih padat akan menahan lebih banyak radiasi, sementara bagian yang kosong atau cacat akan meneruskan radiasi lebih banyak. - Mengambil dan memproses gambar
- Film konvensional: Gambar muncul setelah film dikembangkan dengan cairan kimia, mirip dengan fotografi klasik.
- Computed Radiography (CR): Menggunakan plat khusus yang kemudian dipindai menjadi file digital.
- Digital Radiography (DR): Menggunakan detektor digital langsung, sehingga gambar bisa dilihat segera tanpa proses tambahan.
- Menganalisis hasil
Gambar tersebut kemudian diperiksa oleh engineering. Mereka akan menilai apakah ada cacat dan apakah benda tersebut aman digunakan.
Faktor yang Mempengaruhi Hasil Radiography Test
Tidak semua radiography test memberikan hasil yang sama. Ada beberapa faktor yang memengaruhi kualitas gambar dan akurasi pemeriksaan, diantaranya adalah:
Faktor teknis
- Jenis sumber radiasi dan kekuatannya
Jika energi radiasi terlalu rendah, gambar bisa buram. Sebaliknya, jika terlalu tinggi, detail cacat kecil bisa hilang. Oleh karena itu pemilihan sumber sangat penting. - Ketebalan material
Semakin tebal dan padat suatu material, semakin besar energi yang dibutuhkan untuk menghasilkan gambar yang jelas. - Jarak sumber ke benda dan ke detektor
Jarak yang tepat menghasilkan gambar yang tajam. Jika salah penempatan, gambar bisa terlihat kabur atau terlalu besar. - Jenis media perekam
Film, CR, atau DR memiliki kelebihan masing-masing. Film bisa sangat detail, tetapi memakan waktu. Radiografi digital lebih cepat dan mudah disimpan, meskipun biayanya lebih tinggi. - Indikator kualitas gambar (IQI)
Digunakan untuk memastikan bahwa hasil gambar cukup sensitif untuk mendeteksi cacat kecil.
Faktor lapangan dan operasional
- Kondisi lingkungan
Suhu, getaran, atau keterbatasan ruang kerja bisa membuat pengambilan gambar lebih sulit. - Orientasi cacat
Jika retakan sejajar dengan arah radiasi, kadang sulit terlihat. Untuk itu, pemeriksaan dari beberapa sudut bisa diperlukan.
Mengapa Radiography Test Itu Penting?
Ada banyak alasan mengapa radiography test menjadi metode yang sangat penting dalam inspeksi industri, berikut adalah beberapa alasannya:
- Mendeteksi kerusakan yang tidak terlihat
Retakan, rongga udara, atau pori-pori di dalam material bisa menyebabkan kegagalan serius jika tidak terdeteksi. Radiography test bisa menemukan masalah ini lebih awal. - Menyediakan bukti dokumentasi
Hasil radiografi berupa film atau file digital bisa disimpan sebagai catatan. Hal ini berguna untuk audit, klaim garansi, atau analisis kegagalan. - Dipercaya oleh standar internasional
Banyak aturan industri, seperti ASME atau ISO, mewajibkan radiography test untuk komponen tertentu, terutama pada sambungan las di pipa, tangki bertekanan, dan struktur penting lainnya. - Mendukung keputusan teknis
Dengan adanya gambar yang jelas, insinyur bisa menentukan apakah komponen aman digunakan atau perlu diperbaiki. - Efisiensi dengan teknologi digital
Radiografi digital memungkinkan hasil cepat dan bisa diproses lebih lanjut dengan komputer, misalnya memperbesar bagian tertentu atau meningkatkan kontras gambar.
Kesimpulan
Radiography test adalah salah satu metode Non-Destructive Testing (NDT) yang sangat efektif untuk memastikan keamanan dan kualitas material. Dengan kemampuan melihat bagian dalam tanpa merusak, metode ini membantu industri mendeteksi cacat lebih awal dan mencegah risiko terjadinya kegagalan.
