5 Alat Uji Beton untuk Mengukur Mutu dan Kekuatan Beton

Kualitas dan ketahanan suatu bangunan sangat bergantung pada mutu material yang digunakan, terutama beton yang berfungsi sebagai penopang utama struktur. Keretakan kecil, rongga udara yang terperangkap, serta penurunan tingkat kerapatan material dapat memicu kegagalan struktur jika tidak terdeteksi. Oleh karena itu, penggunaan alat uji beton yang tepat sangat diperlukan untuk memverifikasi apakah struktur bangunan telah memenuhi standar mutu dan keamanan yang ditetapkan.

Pengujian beton dilakukan secara berkala, baik di laboratorium maupun langsung di lapangan saat proses konstruksi berlangsung. Penguji dapat memilih metode pengujian yang merusak maupun tanpa merusak sesuai dengan kebutuhan analisis. Dengan memanfaatkan teknologi pengujian terkini, para insinyur dapat memperoleh data akurat mengenai daya tahan dan kapasitas beban struktur secara efisien dan terpercaya.

Mengapa Pengujian Mutu Beton Sangat Penting dalam Konstruksi?

Sebelum melangkah pada pembahasan instrumen, penting untuk memahami esensi pengujian itu sendiri. Beton dibentuk dari campuran semen, air, agregat kasar, agregat halus, dan kadang bahan kimia tambahan. Komposisi ini harus mencapai tingkat mutu tertentu yang dinyatakan dalam satuan kuat tekan, seperti K-250, K-350, atau spesifikasi fc’ (MPa) berdasarkan standar SNI 2847.

Ketidaksesuaian rasio campuran, proses pengadukan yang tidak merata, hingga prosedur perawatan (curing) yang terabaikan dapat menurunkan kekuatan mekanis beton secara drastis. Pengujian rutin mencegah terjadinya kegagalan struktur seperti:

• Retak Struktural: Penurunan daya dukung beban yang memicu celah berbahaya pada balok atau kolom.
• Karbonasi dan Korosi: Penetrasi zat luar yang merusak besi tulangan di dalam struktur.
• Keruntuhan Mendadak: Resiko paling fatal yang mengancam keselamatan jiwa manusia.

Untuk mengantisipasi dampak-dampak tersebut, industri teknik sipil membagi metode pemeriksaan menjadi dua kategori utama yaitu pengujian merusak (destructive test) dan pengujian non-merusak (non-destructive test atau NDT).

5 Alat Uji Beton untuk Mengukur Mutu dan Kekuatan Beton

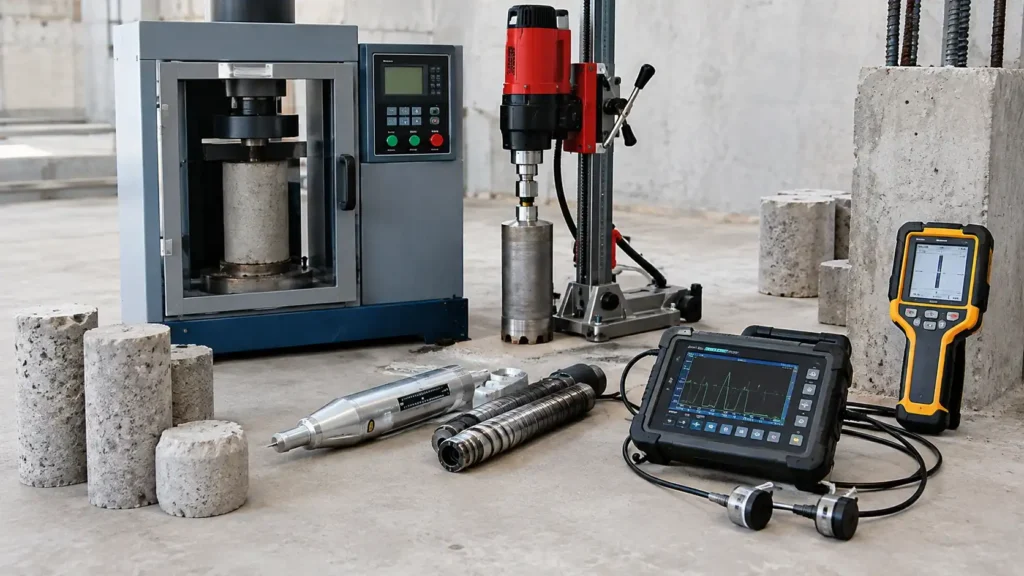

Berikut adalah lima perangkat yang paling umum digunakan oleh para praktisi teknik sipil untuk memverifikasi kualitas struktur.

1. Concrete Compression Machine (Alat Uji Tekan Beton)

Concrete Compression Machine merupakan perangkat laboratorium utama yang berfungsi sebagai alat uji tekan beton. Alat ini digunakan untuk menentukan daya tahan maksimum sampel beton terhadap gaya tekan simetris hingga sampel tersebut mengalami kehancuran.

Cara kerja alat ini dilakukan dengan menempatkan sampel beton berbentuk silinder berukuran 15 cm x 30 cm atau kubus berukuran 15 cm x 15 cm di tengah plat penekan. Mesin kemudian memberikan beban tekan secara bertahap menggunakan sistem hidrolik hingga beton retak atau hancur. Beban maksimal yang tercatat saat beton hancur akan dibagi dengan luas penampang sampel untuk menghasilkan nilai kuat tekan aktual.

2. Hammer Test (Rebound Hammer)

Hammer Test atau Schmidt Hammer adalah instrumen portabel yang populer digunakan sebagai alat uji kekuatan beton secara praktis di lapangan. Alat ini termasuk dalam metode pengujian non-merusak (non-destructive test) karena tidak merusak elemen struktur yang diuji.

Alat ini bekerja berdasarkan prinsip pantulan massa yang didorong oleh pegas di dalam instrumen. Ketika ujung plunger ditekan secara tegak lurus ke permukaan beton, pegas melepaskan energi dan memantulkan massa kembali. Nilai pantulan (rebound number) yang muncul pada skala alat mengindikasikan tingkat kekerasan permukaan beton, di mana semakin keras permukaannya maka semakin tinggi nilai pantulannya.

3. Core Drill Machine

Core Drill Machine adalah perangkat khusus yang digunakan untuk mengambil sampel fisik beton secara langsung dari struktur bangunan yang sudah berdiri. Alat ini biasanya digunakan ketika hasil pengujian non-merusak menunjukkan kejanggalan atau saat pemeriksaan mendalam diperlukan pada bangunan tua. Pengambilan sampel ini termasuk pengujian merusak skala kecil karena meninggalkan lubang silinder pada beton.

Cara kerja mesin ini mengandalkan mata bor silinder berdiameter khusus yang dilapisi serbuk intan. Mesin ditempelkan pada permukaan struktur, lalu diputar dengan kecepatan tinggi sembari dialiri air pendingin untuk menembus lapisan beton. Setelah pengeboran selesai, sampel beton berbentuk silinder diekstrak keluar untuk diuji nilai kuat tekannya di laboratorium, sedangkan lubang bekas bor diisi kembali menggunakan bahan grouting khusus.

4. Ultrasonic Pulse Velocity (UPV) Test

Ultrasonic Pulse Velocity (UPV) merupakan alat test beton berbasis gelombang ultrasonik yang digunakan untuk menganalisis kondisi bagian dalam struktur tanpa merusak permukaan. Alat ini mampu mengukur tingkat kepadatan beton serta mendeteksi keberadaan retakan dalam, rongga udara (honeycomb), maupun pelapukan internal yang tidak terlihat dari luar.

Prinsip kerja UPV dilakukan dengan menempatkan dua komponen pemancar (transducer) pada dua titik permukaan beton. Alat akan memancarkan gelombang ultrasonik melintasi bagian dalam beton dan mengukur waktu tempuh gelombang tersebut hingga diterima oleh komponen penerima. Semakin cepat waktu tempuh gelombang, semakin padat dan homogen kualitas beton tersebut, sedangkan waktu tempuh yang lambat mengindikasikan adanya celah atau rongga di dalam struktur.

5. Concrete Cover Meter (Rebar Locator)

Concrete Cover Meter atau dikenal sebagai rebar locator adalah instrumen penting yang digunakan untuk mengukur tebal lapisan selimut beton serta memetakan posisi besi tulangan di dalamnya. Keberadaan selimut beton yang sesuai spesifikasi sangat penting untuk melindungi besi tulangan dari bahaya korosi akibat paparan kelembapan dan udara luar.

Instrumen ini bekerja memanfaatkan prinsip induksi elektromagnetik tanpa perlu membobok atau merusak dinding beton. Ketika alat digeser di atas permukaan beton, sensor elektromagnetik mendeteksi keberadaan besi di dalam struktur dan menampilkan informasi berupa kedalaman selimut beton, jarak antar-tulangan, serta estimasi diameter besi pada layar instrumen secara presisi.

Perbandingan Metode Pengujian Mutu dan Kekuatan Beton

Untuk memudahkan evaluasi dalam memilih instrumen yang tepat sesuai kebutuhan proyek, berikut adalah ringkasan tabel perbandingan dari setiap alat:

Memilih Alat Test Beton yang Tepat untuk Kebutuhan Proyek Anda

Setiap instrumen memiliki keunggulan dan keterbatasannya masing-masing. Hasil evaluasi yang paling transparan biasanya diperoleh dengan memadukan beberapa teknik pengujian sekaligus. Sebagai contoh, kombinasi antara Hammer Test dan Ultrasonic Pulse Velocity sering dipakai untuk meningkatkan akurasi estimasi kuat tekan beton tanpa harus merusak struktur bangunan.

Penggunaan alat ukur kekuatan beton yang terkalibrasi secara berkala oleh laboratorium terakreditasi juga menjadi kunci utama dalam menjamin validitas data pengujian. Dengan data yang presisi, keputusan teknis terkait perbaikan, perkuatan (retrofitting), atau kelayakan fungsi suatu bangunan dapat diambil secara aman dan akuntabel.

Solusi Untuk Kebutuhan Inspeksi Material Anda

Untuk memastikan keandalan, integritas, dan keamanan struktur bangunan sesuai dengan standar teknis yang berlaku, PT Samudra Teknik Solusindo menyediakan layanan jasa Non-Destructive Test (NDT) serta pengujian kualitas material secara profesional. Didukung oleh tim ahli berpengalaman dan peralatan inspeksi mutakhir, layanan ini dirancang untuk memberikan solusi evaluasi struktur yang akurat dan terpercaya bagi setiap kebutuhan konstruksi Anda.

FAQ: Seputar Alat Uji Kualitas Beton

Kesimpulan

Menjaga mutu dan kekuatan beton adalah investasi jangka panjang demi menjamin keamanan bangunan serta keselamatan para penggunanya. Pemilihan alat test beton yang disesuaikan dengan kebutuhan analisis mulai dari Concrete Compression Machine, Hammer Test, Core Drill, Ultrasonic Pulse Velocity, hingga Concrete Cover Meter memungkinkan proses evaluasi berjalan secara komprehensif.

Melalui pengujian yang terencana dan didukung instrumen yang tepat, setiap resiko kelemahan struktur dapat dideteksi dan ditangani secepat mungkin.
