Alat Ukur Getaran: Fungsi, Jenis, dan Penggunaannya dalam Pemeliharaan Industri

Di tengah laju operasional manufaktur yang makin intens, reliabilitas mesin menjadi pertaruhan utama bagi setiap perusahaan. Penggunaan alat ukur getaran hadir sebagai solusi penting untuk memantau kondisi fisik komponen mekanis berputar seperti motor listrik, pompa sentrifugal, kompresor, hingga turbin agar tetap beroperasi secara optimal dan aman.

Tanpa pengawasan yang tepat, gangguan sekecil apa pun pada bantalan (bearing) atau ketidakseimbangan poros dapat memicu kerusakan fatal secara mendadak. Kerusakan semacam ini tidak hanya memicu biaya perbaikan yang tinggi, tetapi juga menghentikan lini produksi secara keseluruhan (unplanned downtime). Memahami fungsi, mekanisme, serta jenis jenis alat pengukur getaran menjadi langkah penting bagi teknisi dan manajemen industri untuk menjaga aset operasional tetap aman.

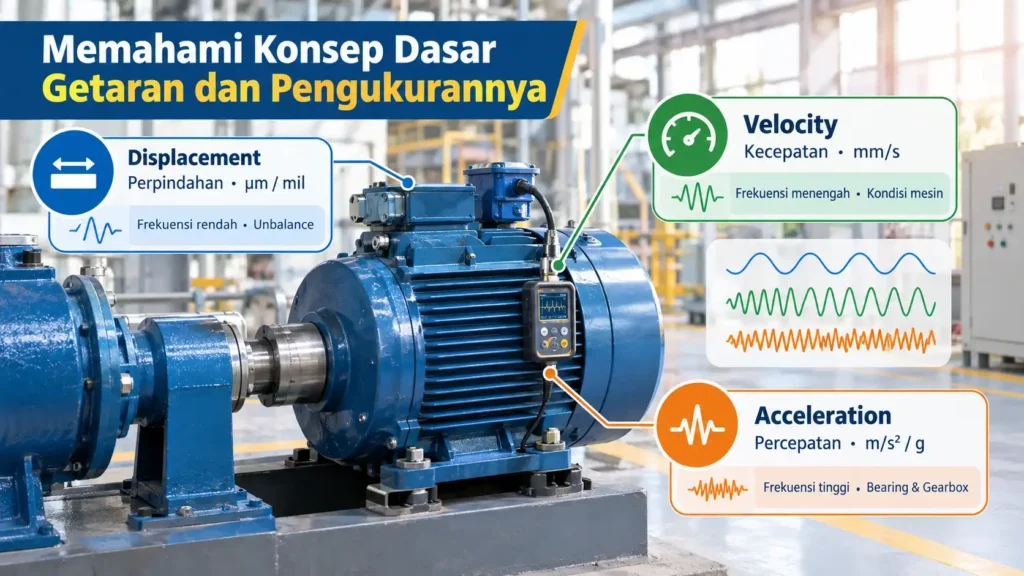

Memahami Konsep Dasar Getaran dan Pengukurannya

Secara sederhana, getaran atau vibrasi adalah gerakan bolak-balik suatu benda di sekitar titik kesetimbangannya dalam kurun waktu tertentu. Dalam lingkup permesinan industri, getaran timbul akibat adanya gaya dinamis yang berinteraksi dengan struktur mekanis.

Untuk menganalisis kesehatan mesin, alat pengukur getaran mencatat tiga parameter utama yaitu:

• Perpindahan (Displacement): Jarak total yang ditempuh oleh benda yang bergetar dari posisi diamnya, biasanya diukur dalam satuan mikrometer (um) atau mil. Parameter ini sangat efektif untuk memantau vibrasi frekuensi rendah, seperti ketidakseimbangan poros (unbalance).
• Kecepatan (Velocity): Kecepatan perubahan posisi benda terhadap waktu, diukur dalam satuan milimeter per detik (mm/s) atau inci per detik (in/s). Velocity merupakan indikator universal paling andal untuk menilai keparahan kelelahan mesin (fatigue) pada rentang frekuensi menengah.
• Percepatan (Acceleration): Tingkat perubahan kecepatan terhadap waktu, dinyatakan dalam satuan meter per detik kuadrat (m/s2) atau unit gravitasi (g). Parameter ini sangat sensitif terhadap getaran frekuensi tinggi, seperti dampak gesekan awal pada bearing atau kerusakan pada gigi roda gigi (gearbox).

Fungsi Utama Alat Ukur Getaran pada Permesinan Industri

Penggunaan alat ukur vibrasi tidak terbatas pada sekadar mendeteksi ada atau tidaknya goncangan pada mesin. Lebih dari itu, alat ini menjalankan beberapa fungsi penting dalam siklus hidup aset pabrik diantaranya adalah:

1. Mendeteksi Kerusakan (Early Fault Detection)

Kerusakan mekanis tidak terjadi secara instan, melainkan melalui proses degradasi yang bertahap. Penggunaan alat pengukur getaran mesin secara berkala memungkinkan tim perawatan mendeteksi anomali pada tahap awal, jauh sebelum kerusakan fisik dapat terlihat oleh mata atau terdengar oleh telinga manusia.

2. Diagnosis Sumber Masalah

Melalui analisis frekuensi getaran (spektrum FFT atau Fast Fourier Transform), perangkat ini mampu mengisolasi sumber spesifik dari masalah mekanis. Teknisi dapat membedakan dengan jelas apakah getaran disebabkan oleh:

• Ketidakseimbangan beban (unbalance) pada kipas atau poros.
• Miskonsentrisitas atau ketidaksejajaran poros (misalignment).
• Kelonggaran mekanis (mechanical looseness) pada baut dudukan.
• Cacat pada lintasan luar, dalam, atau bola bearing.

3. Otomasi Sistem Pemeliharaan Prediktif

Dengan beralih dari strategi reactive maintenance (memperbaiki saat rusak) ke predictive maintenance (memperbaiki berdasarkan kondisi), perusahaan dapat menjadwalkan tindakan perbaikan tepat pada saat dibutuhkan. Hal ini berdampak langsung pada efisiensi anggaran belanja suku cadang dan jam kerja teknisi.

Jenis-Jenis Alat Pengukur Getaran

Industri modern memanfaatkan berbagai bentuk dan teknologi alat ukur sesuai dengan tingkat kompleksitas analisis yang dibutuhkan di lapangan.

Berikut adalah jenis jenis alat pengukur getaran yang umum digunakan:

Cara Penggunaan dan Prosedur Pengukuran Getaran

Untuk mendapatkan data yang akurat dan dapat dipertanggungjawabkan, proses pengukuran vibrasi harus mengikuti kaidah standar teknis (seperti ISO 10816 atau ISO 20816).

Berikut adalah tahapan umum penggunaannya:

1. Persiapan dan Kalibrasi Alat: Pastikan alat ukur getaran memiliki daya baterai yang cukup dan sensor telah dikalibrasi sesuai standar pabrikan.
2. Penentuan Titik Ukur (Measurement Point): Pasang sensor (akselerometer) tepat pada rumah bearing atau bagian struktur yang menyalurkan gaya dinamis secara langsung. Hindari mengukur pada plat pelindung yang tipis atau struktur yang longgar.
3. Pemasangan Sensor: Gunakan landasan magnetik yang kuat, stud ulir, atau probe tekan dengan sudut tegak lurus (90 derajat) terhadap permukaan ukur. Pemasangan yang miring dapat mengurangi akurasi pembacaan frekuensi tinggi.
4. Pengambilan Data Tiga Arah: Lakukan pengukuran pada tiga sumbu utama untuk mendapatkan gambaran menyeluruh:
   • Aksial (A): Sejajar dengan garis poros.
   • Radial Horizontal (H): Tegak lurus poros pada posisi mendatar.
   • Radial Vertikal (V): Tegak lurus poros pada posisi tegak.
5. Pencatatan dan Analisis Data: Bandingkan nilai pembacaan dengan batas ambang (alarm limit) yang direkomendasikan oleh standar ISO atau histori data historis (baseline) mesin tersebut.

Rekomendasi Solusi Pengukuran Vibrasi Profesional

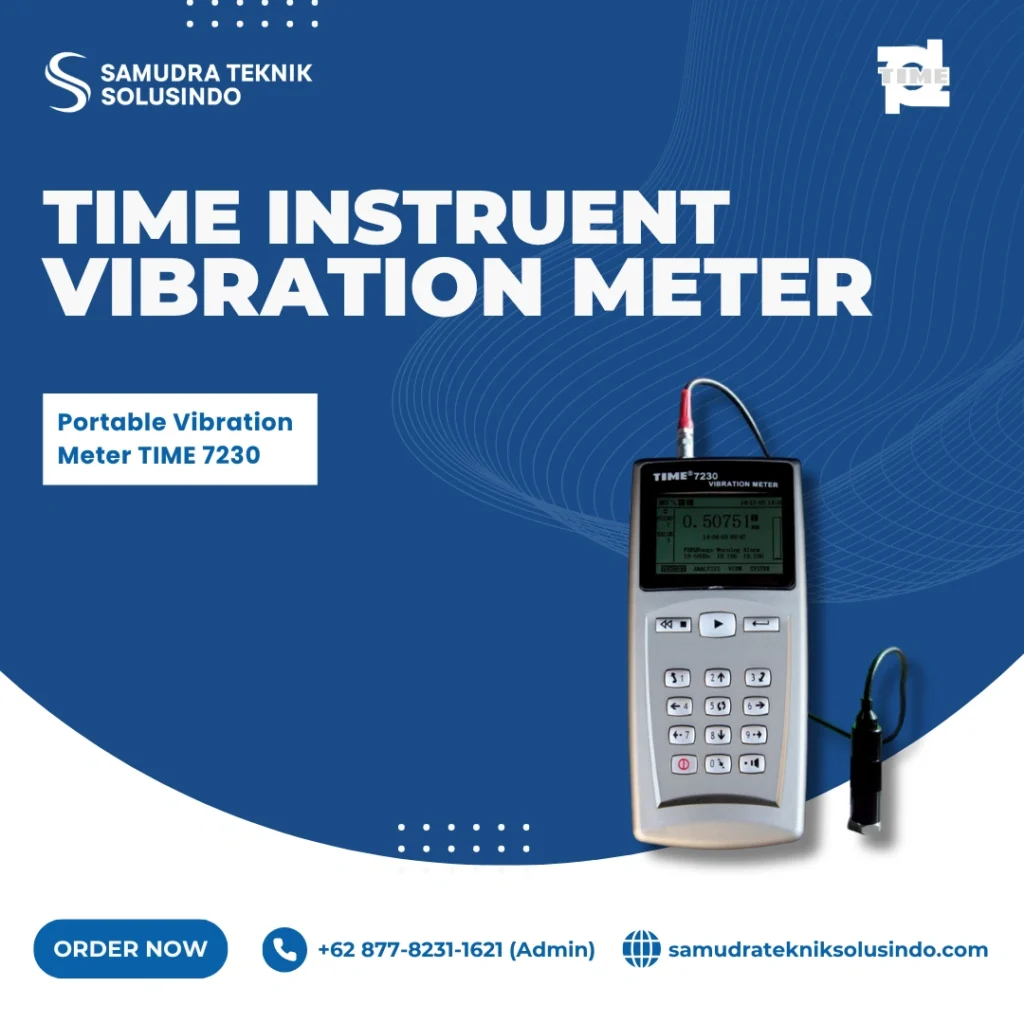

Untuk mendukung keandalan operasional industri Anda, PT Samudra Teknik Solusindo menyediakan berbagai produk Portable Vibration Meter TIME 7230 yang dirancang khusus untuk kebutuhan mengukur dan monitoring getaran mesin secara presisi.

Perangkat portabel unggulan ini menawarkan berbagai keunggulan teknis untuk mempermudah pekerjaan tim maintenance di lapangan:

• Sensor Presisi Tinggi: Dilengkapi dengan piezoelectric accelerometer yang mampu mengukur parameter acceleration, velocity, dan displacement secara akurat pada berbagai variasi frekuensi.
• Layar Tampilan LCD Jelas: Menyajikan hasil pengukuran secara simultan dengan antarmuka pengguna yang intuitif, mempermudah pembacaan nilai puncak (peak) dan nilai efektif (RMS).
• Desain Portabel dan Tangguh: Konstruksi bodi yang solid, ringan, dan ergonomis membuat perangkat ini sangat andal digunakan dalam lingkungan industri yang berat.
• Kapasitas Penyimpanan Data: Memungkinkan penyimpanan hasil ukur secara internal untuk memudahkan proses pencatatan dan evaluasi tren getaran mesin secara berkala.
• Konektivitas dan Otomasi: Dilengkapi dengan fitur transfer data ke perangkat komputer untuk pembuatan laporan pemeliharaan secara lebih sistematis dan efisien.

FAQ: Seputar Alat Ukur Getaran (Vibration Meter)

Kesimpulan

Penggunaan alat ukur getaran merupakan investasi jangka panjang yang sangat krusial bagi setiap bagian industri yang mengandalkan mesin-mesin rotasi. Dengan memahami parameter dasar getaran, memilih jenis perangkat yang tepat, serta menerapkan prosedur pengukuran yang konsisten, resiko kemacetan produksi akibat kerusakan mesin mendadak dapat ditekan secara signifikan.

Pemeliharaan prediktif yang berbasis pada pemantauan getaran yang tepat akan meningkatkan efisiensi operasional, memperpanjang usia pakai aset, dan mengoptimalkan biaya pemeliharaan secara keseluruhan.
