Apa Itu Pile Driving Analyzer? Solusi Evaluasi Pondasi Dalam

Dalam dunia konstruksi modern, memastikan kekokohan sebuah bangunan tidak lagi mengandalkan intuisi atau metode tradisional semata. Keamanan struktur sangat bergantung pada apa yang tidak terlihat di bawah permukaan tanah. Salah satu metode yang digunakan untuk memastikan integritas pondasi dalam (tiang pancang) adalah Pile Driving Analyzer (PDA).

Artikel ini akan mengupas tuntas mengenai apa itu sistem PDA, bagaimana mekanisme kerjanya, serta mengapa teknologi ini menjadi standar emas dalam pengujian non-destruktif untuk proyek infrastruktur berskala besar.

Memahami Urgensi Pengujian Pondasi

Sebelum masuk ke teknis PDA, kita harus memahami objek utamanya, yaitu pile. Dalam terminologi teknik sipil, pile atau tiang pancang adalah elemen struktural yang berfungsi menyalurkan beban dari bangunan atas ke lapisan tanah yang lebih keras di bagian dalam.

Kesalahan dalam pemasangan tiang pancang dapat berakibat fatal, mulai dari penurunan bangunan (settlement) hingga kegagalan struktur total. Di sinilah Pile Driving Analyzer adalah solusi teknologi yang menjembatani kebutuhan antara kecepatan konstruksi dan akurasi data teknis.

Apa Itu Pile Driving Analyzer (PDA)?

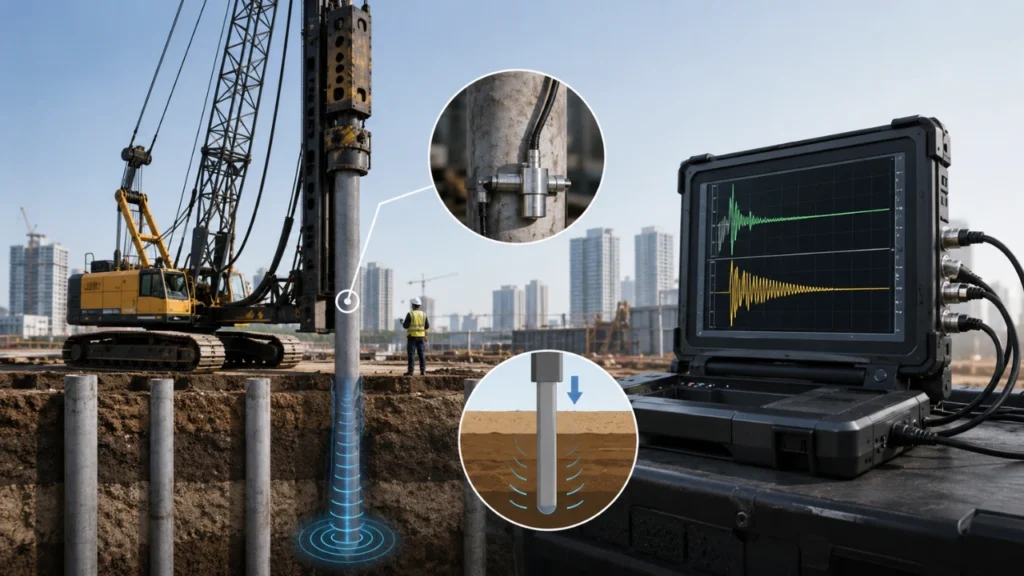

Pile Driving Analyzer (PDA) adalah sistem berbasis komputer yang digunakan untuk melakukan pengujian dinamik pada pondasi tiang. Metode ini dikembangkan berdasarkan prinsip persamaan gelombang (Wave Equation Analysis). PDA memberikan data real-time mengenai kapasitas daya dukung tiang, integritas struktural, serta efisiensi energi hammer saat proses pemancangan berlangsung.

Berbeda dengan uji beban statis (Static Load Test) yang membutuhkan waktu berhari-hari dan biaya besar untuk menumpuk beton pemberat, PDA menawarkan efisiensi tinggi. Pengujian ini tergolong dalam kategori non-destructive test (NDT).

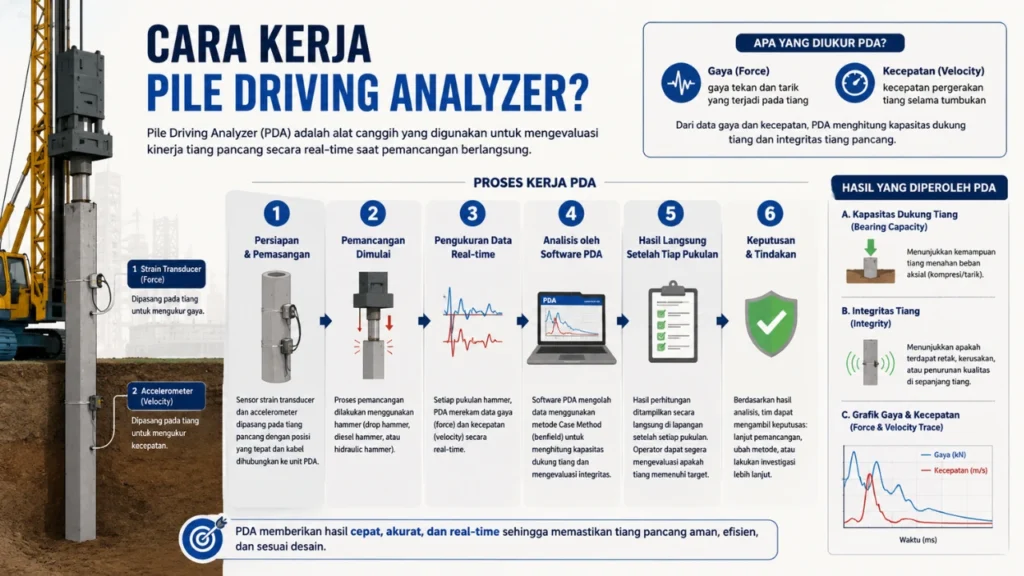

Cara Kerja Pile Driving Analyzer

Prosedur pengujian PDA melibatkan pemasangan sensor pada bagian atas tiang pancang. Biasanya, minimal dua buah sensor regangan (strain transducer) dan dua buah sensor percepatan (accelerometer) dipasang secara simetris. Berikut adalah cara kerjanya:

1. Pemasangan Sensor: Sensor dipasang pada jarak sekitar 2 hingga 3 kali diameter tiang dari kepala tiang.
2. Tumbukan (Impact): Tiang dipukul menggunakan hammer (baik drop hammer, diesel hammer, atau hydraulic hammer).
3. Transmisi Gelombang: Saat hammer menumbuk tiang, gelombang tegangan merambat turun ke ujung tiang dan terpantul kembali ke atas.
4. Akuisisi Data: Sensor menangkap sinyal regangan dan percepatan tersebut, lalu mengirimkannya ke unit utama PDA.
5. Analisis Sinyal: Komputer mengubah data tersebut menjadi informasi mengenai kapasitas daya dukung tanah dan keutuhan tiang.

Parameter Utama yang Dievaluasi PDA

PDA tidak hanya mengukur seberapa kuat tiang menahan beban, tetapi juga memberikan diagnosis kesehatan tiang secara menyeluruh. Berikut adalah parameter utamanya:

1. Kapasitas Daya Dukung (Bearing Capacity)

PDA menghitung resistensi total tanah terhadap tiang, yang mencakup gesekan selimut (skin friction) dan tahanan ujung (end bearing).

2. Integritas Tiang (Shaft Integrity)

PDA mampu mendeteksi apakah ada kerusakan pada badan tiang selama proses pemancangan. Misalnya, jika ada retakan pada tiang beton atau deformasi pada tiang baja, pantulan gelombang akan menunjukkan anomali sebelum mencapai ujung tiang.

3. Pemantauan Tegangan (Stress Monitoring)

Selama pemancangan, tiang mengalami tekanan (compression) dan tarikan (tension) yang sangat besar. PDA memastikan tegangan ini tidak melampaui batas izin material tiang agar tidak terjadi kerusakan prematur.

4. Analisis Kelelahan Material (Fatigue)

Konsep fatigue atau kelelahan material sangat penting dalam konstruksi jangka panjang. Tumbukan berulang dari hammer dapat menyebabkan degradasi struktur pada material tiang. PDA membantu engineer memantau akumulasi tegangan untuk mencegah kegagalan akibat fatigue, terutama pada proyek dermaga atau jembatan yang menerima beban dinamis terus-menerus.

Keunggulan PDA Dibandingkan Metode Tradisional

Mengapa banyak kontraktor dan pengembang beralih ke PDA? Jawabannya terletak pada kombinasi kecepatan dan akurasi.

Standar Internasional dan Prosedur CAPWAP

Penggunaan PDA diatur secara internasional melalui standar ASTM D4945. Namun, data kasar dari lapangan biasanya perlu diolah lebih lanjut menggunakan perangkat lunak analisis tingkat lanjut yang disebut CAPWAP (Case Pile Wave Analysis Program).

Analisis CAPWAP dilakukan dengan mencocokkan sinyal yang terekam di lapangan (signal matching) dengan model matematika tanah. Proses ini memberikan tingkat kepercayaan yang jauh lebih tinggi (mendekati 95-98%) terhadap hasil daya dukung sebenarnya. Inilah yang membuat PDA diakui sebagai instrumen yang memiliki Authoritativeness tinggi dalam dunia geoteknik.

Implementasi PDA pada Berbagai Jenis Proyek

Metode ini sangat fleksibel dan dapat diterapkan pada berbagai jenis pondasi, antara lain:

• Tiang Pancang Beton (Spun Pile/Square Pile): Memastikan tidak ada retakan akibat pukulan hammer.
• Tiang Baja (Steel H-Pile/Pipe Pile): Memantau efisiensi energi hammer pada material elastis.
• Bored Pile (Tiang Bor): Menggunakan metode High Strain Dynamic Testing dengan bantuan drop hammer eksternal untuk menguji kualitas beton di bawah tanah.

Mengapa Profesional Konstruksi Harus Memilih PDA?

Ditinjau dari perspektif manajemen resiko, PDA memberikan ketenangan pikiran. Bagi pemilik proyek, ini adalah asuransi bahwa bangunan di atasnya berdiri di atas pondasi yang sehat. Bagi kontraktor, ini adalah alat untuk membuktikan kualitas kerja secara ilmiah.

Penggunaan PDA juga membantu dalam optimasi desain. Jika data PDA menunjukkan bahwa daya dukung tiang sudah tercapai pada kedalaman yang lebih dangkal dari rencana awal, maka panjang tiang berikutnya dapat disesuaikan, yang pada akhirnya menghemat biaya material secara signifikan.

Pertanyaan (FAQ) Mengenai Pile Driving Analyzer

Kesimpulan

Pile Driving Analyzer bukan sekadar alat pengukur, melainkan solusi komprehensif dalam evaluasi pondasi dalam. Dengan kemampuan mendeteksi kerusakan tiang secara dini, menghitung daya dukung secara akurat, dan memantau resiko fatigue, PDA memastikan setiap proyek konstruksi memenuhi standar keamanan tertinggi.
