Dalam dunia konstruksi dan geoteknik, keamanan suatu struktur sangat bergantung pada kekuatan pondasinya. Salah satu jenis pengujian yang digunakan untuk mengevaluasi respons pondasi terhadap beban lateral adalah Static Lateral Load Test (pengujian beban lateral statis).
Pada artikel kali ini kita akan membahas mengenai pengujian Static Lateral Load Test, mulai dari bagaimana cara kerjanya, parameter yang diuji, standar pelaksanaan, manfaat, hingga waktu yang tepat untuk melakukannya.
Apa Itu Static Lateral Load Test?
Static Lateral Load Test adalah metode pengujian yang digunakan untuk menentukan kemampuan pondasi tiang (baik tiang bor maupun tiang pancang) dalam menahan gaya lateral atau horizontal. Tujuan utamanya adalah untuk mengevaluasi perilaku deformasi dan kapasitas lateral dari elemen pondasi yang tertanam di dalam tanah.
Berbeda dengan Static axial load test yang menguji daya dukung vertikal, uji lateral berfokus pada respons pondasi terhadap gaya horizontal yang dapat berasal dari angin, gempa bumi, arus air, atau beban dari struktur di atasnya. Pengujian ini dilakukan dengan memberikan beban lateral secara bertahap dan mengukur besarnya perpindahan lateral yang terjadi.
Bagaimana Static Lateral Load Test Bekerja?

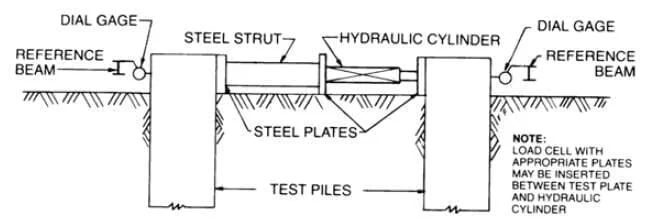

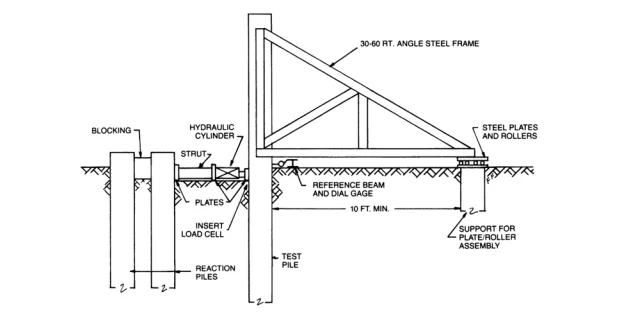

Pengujian ini bekerja dengan menerapkan beban horizontal pada bagian atas tiang atau elemen pondasi. Beban diberikan secara bertahap menggunakan sistem hidrolik atau jack mekanik, dan respons pergeseran lateral (displacement) diukur pada setiap tahap beban. Proses ini dilakukan secara perlahan untuk memastikan bahwa data yang dihasilkan akurat dan menggambarkan karakteristik tanah serta pondasi secara nyata.
Parameter yang Diukur:
Beberapa parameter penting yang diukur dalam pengujian meliputi:
| Parameter | Deskripsi |
|---|---|
| Gaya Lateral (Horizontal Load) | Besarnya gaya horizontal yang diterapkan pada tiang menggunakan sistem hidrolik atau mekanis. |
| Perpindahan Lateral (Displacement) | Jarak pergerakan atau pergeseran lateral dari elemen pondasi akibat gaya yang diberikan. |
| Modulus Reaksi Tanah Lateral | Ukuran kemampuan tanah dalam memberikan perlawanan terhadap gaya lateral yang menunjukkan kekakuan lateral tanah. |
| Kurva Beban–Perpindahan | Grafik yang menggambarkan hubungan antara besar beban yang diterapkan dan perpindahan yang terjadi; digunakan untuk menilai kapasitas dan perilaku deformasi. |
| Kondisi Kegagalan | Titik di mana terjadi deformasi berlebih atau kehilangan daya dukung lateral secara signifikan, menjadi batas maksimum desain. |
Pengujian ini biasanya dilakukan di lapangan (in-situ) dan memerlukan peralatan seperti hydraulic jack, load cell, dial gauge/LVDT (Linear Variable Differential Transformer), dan alat ukur lainnya untuk mencatat data displacement secara presisi.
Standar yang Digunakan dalam Pengujian
Untuk menjamin akurasi dan konsistensi hasil, pengujian harus dilakukan berdasarkan standar teknis yang berlaku. Beberapa standar yang umum digunakan adalah:
- ASTM D3966 / D3966M: “Standard Test Method for Deep Foundations Under Lateral Load”. Ini adalah standar internasional yang paling sering dijadikan rujukan dalam pengujian beban lateral pada pondasi tiang.
- SNI 8460:2017: “Metode Pengujian Pondasi Tiang Secara Lateral di Lapangan”. Ini adalah standar nasional Indonesia yang disusun berdasarkan kebutuhan proyek lokal.
- FHWA NHI-16-009: Manual dari Federal Highway Administration (Amerika Serikat) yang menyediakan pedoman teknis tentang pengujian dan interpretasi hasil uji beban lateral.
Standar-standar ini mencakup prosedur persiapan, metode pengujian, peralatan yang diperlukan, hingga kriteria penilaian hasil.
Manfaat Static Lateral Load Test
Melakukan Static Lateral Load Test memberikan sejumlah keuntungan dalam proyek konstruksi, di antaranya adalah:
a. Evaluasi Kapasitas Pondasi Secara Realistis
Uji ini memberikan data nyata tentang seberapa kuat pondasi dalam menahan beban lateral, sehingga perancang struktur dapat menyesuaikan desain dengan kondisi aktual lapangan.
b. Verifikasi Desain Pondasi
Hasil uji dapat digunakan untuk memverifikasi model perhitungan teoritis, memberikan validasi penting dalam proses perencanaan struktur.
c. Menjamin Keamanan Struktural
Struktur seperti jembatan, pelabuhan, dan gedung tinggi yang rentan terhadap beban lateral memerlukan data yang akurat untuk menjamin stabilitas dan keamanan jangka panjang.
d. Pemantauan Deformasi
Dengan mengukur perpindahan lateral, engineer dapat mengidentifikasi potensi deformasi berlebih yang dapat mengganggu fungsi struktur atau menimbulkan kegagalan.
Aplikasi Static Lateral Load Test
Static Lateral Load Test digunakan dalam berbagai jenis proyek teknik sipil dan geoteknik, terutama pada:
- Jembatan dan flyover: Untuk menilai kemampuan tiang penyangga dalam menahan beban horizontal dari kendaraan dan angin.
- Pelabuhan dan dermaga: Pengujian ini sangat penting karena menangani beban lateral dari arus laut, kapal, dan gelombang.
- Bangunan tinggi: Uji lateral membantu merancang pondasi yang mampu menahan gaya gempa dan angin.
- Menara transmisi dan tiang lampu tinggi: Struktur semacam ini rentan terhadap gaya angin lateral.
- Proyek off-shore: Di lingkungan laut, pengujian ini penting untuk struktur seperti platform pengeboran dan anjungan lepas pantai.
Kapan Waktu yang Tepat untuk Melakukan Pengujian?
Pemilihan waktu yang tepat untuk melakukan Static Lateral Load Test sangat penting untuk memastikan keakuratan hasil dan relevansi terhadap kebutuhan proyek. Beberapa kondisi ideal untuk melaksanakan pengujian ini adalah:
- Setelah pemasangan tiang dan sebelum pekerjaan struktur atas dimulai, untuk memastikan pondasi berfungsi sesuai desain.
- Pada tahap uji coba awal proyek, terutama pada proyek dengan banyak tiang serupa, untuk mendapatkan parameter dasar yang bisa digunakan sebagai acuan desain.
- Ketika terdapat ketidakpastian tentang kondisi tanah, seperti pada daerah dengan tanah lunak atau bervariasi.
- Setelah terjadi perubahan desain struktural, yang menyebabkan peningkatan beban lateral.
- Untuk verifikasi atau keperluan audit kualitas konstruksi, khususnya dalam proyek berskala besar atau proyek pemerintah.
Dengan melakukan uji pada waktu yang tepat, potensi kegagalan konstruksi akibat beban lateral dapat dicegah sejak awal.
Kesimpulan
Manfaat dari pengujian ini sangat luas—mulai dari menjamin keselamatan struktur, meningkatkan efisiensi desain, hingga menghindari kerugian akibat kegagalan pondasi. Oleh karena itu, pelaksanaan Static Lateral Load Test yang tepat dan terencana menjadi bagian integral dalam manajemen risiko dan kontrol mutu proyek konstruksi modern.
