Penentuan titik yang akurat merupakan pondasi dari setiap proyek infrastruktur, mulai dari pembangunan jalan, jembatan, hingga jaringan pipa dan utilitas bawah tanah. Kesalahan penentuan titik sekecil apa pun dapat berujung pada kerugian atau bahkan mengancam keselamatan. Di sinilah total station menjadi alat yang mempermudah alur kerja survei di lapangan.
Pada artikel kali ini, kita akan menjelaskan apa itu total station. Mulai dari prinsip kerjanya dalam penentuan titik, aplikasinya pada proyek infrastruktur, serta rekomendasi alat yang sesuai dengan kebutuhan proyek infrastruktur.
Apa itu total station?
Total station adalah instrumen survei elektronik yang mengukur sudut horizontal, sudut vertikal, dan jarak secara terintegrasi. Alat ini pada dasarnya menggabungkan fungsi teodolit (pengukuran sudut), EDM (electronic distance measurement) untuk mengukur jarak, serta komputer internal untuk mencatat dan mengolah data. Hasil pengukuran dapat disimpan secara digital dan langsung diekspor ke perangkat lunak pemetaan atau kontrol mesin konstruksi.
Prinsip dan Cara Kerja Total Station dalam Penentuan Titik
Prinsip kerja total station untuk penentuan titik melibatkan tiga langkah utama, yaitu pengaturan (setup), pengukuran sudut, dan pengukuran jarak. Berikut adalah cara kerja lengkapnya:
- Setup (Leveling & Backsight)
Sebelum pengukuran, total station dipasang di atas tripod dan dilevelkan. Posisi stasiun (koordinat X, Y, Z) dapat diinput manual atau dihitung dari titik kontrol (benchmark) yang diketahui. Langkah ini memastikan pengukuran bergeser terhadap sistem koordinat proyek. - Pengukuran Sudut
Total station membaca sudut horizontal dan vertikal terhadap referensi internalnya. Pembacaan sudut dilakukan dengan tingkat akurasi yang dapat berkisar dari beberapa detik busur (″) hingga beberapa menit, tergantung model dan kelas alat. - Pengukuran Jarak (EDM)
EDM memancarkan sinar (reflektor atau reflektorless) untuk menghitung jarak ke target. Ada dua mode: menggunakan prism (prism-mode) untuk jarak jauh dan akurasi puncak, atau reflektorless (tanpa prism) untuk mengukur permukaan tanpa memasang prisma. - Kalkulasi Titik
Setelah sudut dan jarak diukur, perangkat menghitung koordinat 3D titik (X,Y,Z) dengan rumus trigonometri sederhana (polarnya), lalu menyimpannya pada memori internal atau mengirimkannya ke controller/PC. Dalam mode stakeout, total station dapat membimbing operator ke titik yang telah direncanakan (coordinates stakeout) dengan instruksi visual dan/atau suara.
Dengan kemampuan untuk melakukan pengukuran cepat, akurat, dan menghubungkan data digital langsung ke aplikasi pemetaan atau kontrol mesin, total station menjadi alat yang tepat untuk penentuan titik di proyek infrastruktur yang membutuhkan konsistensi dan repeatability tinggi.
Aplikasi Total Station dalam Penentuan Titik
Total station memiliki banyak aplikasi pada proyek infrastruktur. Berikut adalah beberapa aplikasi dari alat untuk kebutuhan infrastuktur:
- Stakeout Konstruksi (Layout)
Menempatkan titik referensi untuk pondasi, tiang, tepi jalan, dan struktur lainnya berdasarkan desain BIM atau gambar kerja. Total station robotik mempercepat proses stakeout sehingga satu operator dapat melakukan pekerjaan yang sebelumnya membutuhkan dua orang. - Pengukuran Topografi dan Kontrol Elevasi
Membuat peta topografi detail untuk perencanaan jalan, drainase, dan grading tanah. Data elevasi dan kontur yang dihasilkan membantu menentukan cut-and-fill dan kebutuhan material. - Monitoring Deformasi dan Pergerakan
Mengawasi pergeseran struktur (misalnya pada jembatan, lereng, dan bangunan tinggi) dengan pengukuran berkala titik-titik kontrol. Presisi sudut dan jarak memungkinkan deteksi pergerakan sub-milimeter pada periode tertentu. - Integrasi dengan Machine Control dan BIM
Total station modern mendukung integrasi ke sistem kontrol mesin (excavator, grader) dan alur kerja BIM. Dengan demikian, nilai koordinat desain dapat langsung digunakan untuk panduan mesin di lapangan, untuk mengurangi kesalahan manual. - Survey Jaringan Utilitas
Menentukan titik-titik manhole, saluran, dan pipa di area padat infrastruktur dengan metode reflektorless, membantu perencanaan pemeliharaan dan evaluasi resiko konflik utilitas.
Secara ringkas, total station efisien untuk setiap tugas yang membutuhkan penentuan titik yang cepat, akurat, dan dapat diproduksi pada lingkungan kerja infrastruktur.
Rekomendasi Alat TOPCON yang Cocok untuk Penentuan Titik Proyek Infrastruktur

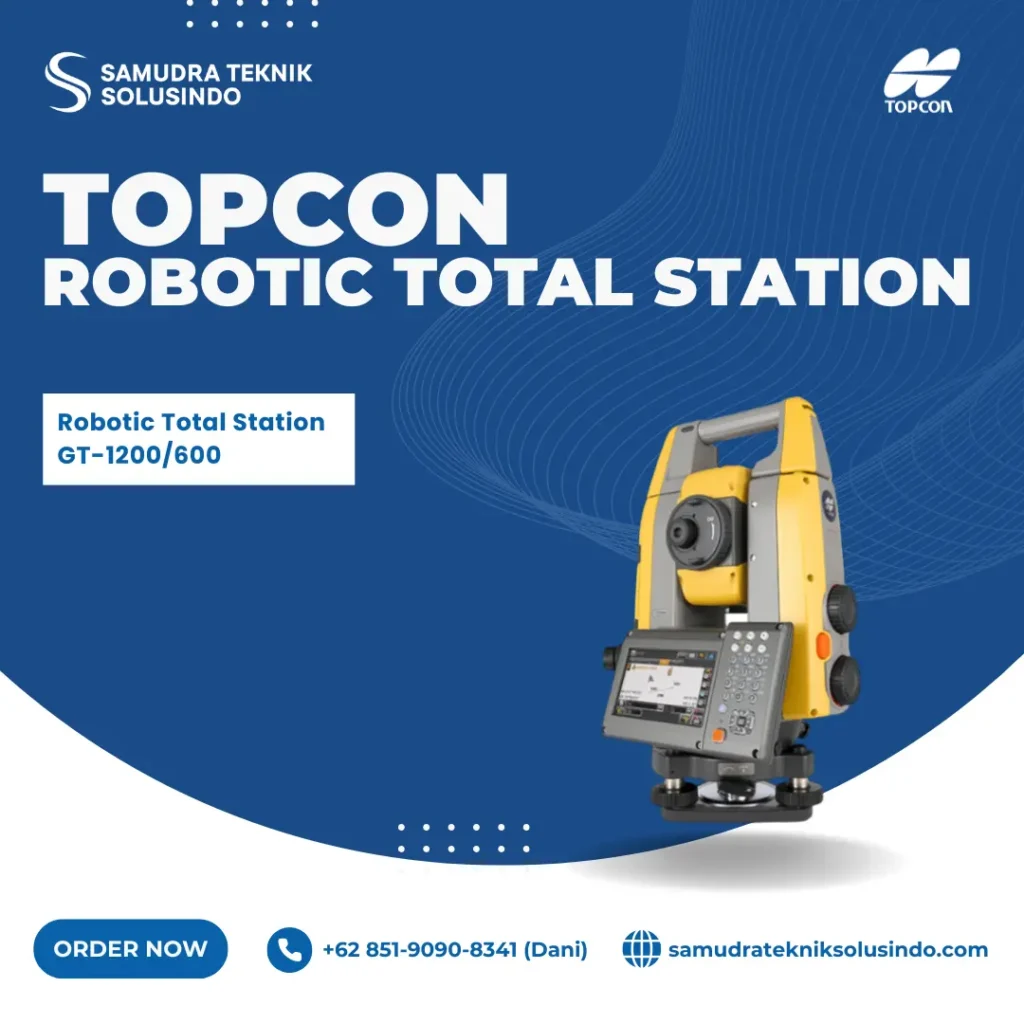

Robotic Total Station GT-1200/600 (GT Series)
Topcon GT-1200 (GT Series) berfungsi untuk melakukan pengukuran sudut dan jarak otomatis untuk survei dan stakeout, serta tracking prism secara otomatis sehingga satu operator dapat mengontrol alat dari jarak jauh.
Ketika melakukan stakeout, alat mengunci prisma yang dipegang oleh asisten atau difungsikan robotic, kemudian mengarahkan operator atau memberi instruksi untuk mencapai koordinat target.
Keunggulan TOPCON GT Series
- Produktivitas Tinggi: Robotic operation memungkinkan satu operator melakukan pekerjaan stakeout lebih cepat dibanding metode konvensional. Kecepatan putaran dan tracking meningkatkan output titik per jam.
- Rentang & Akurasi: Model-model GT menawarkan akurasi sudut dan EDM yang sesuai untuk proyek infrastruktur (contoh: akurasi prism 1–2 mm + ppm pada rentang ribuan meter pada varian GT-1000/GT-1500). Ini membantu memastikan penempatan elemen struktural tepat sesuai desain.
- Mobilitas & Daya Tahan Lapangan: Desain dan ketahanan yang kokoh terhadap kondisi lapangan membuat GT series cocok untuk kondisi lingkungan yang ekstrim.
- Integrasi Digital: Konektivitas ke perangkat lunak MAGNET, Sitelink, dan sistem machine control memungkinkan alur kerja end-to-end dari desain hingga eksekusi. Hal ini mengurangi adanya kesalahan transfer data.
Aplikasi Alat dalam Proyek Infrastruktur
- Jalan dan Jembatan: Layout sumbu jalan, penentuan elevasi lapis pondasi, dan kontrol geometrik saluran air.
- Proyek EPC dan Pabrik: Penentuan titik pondasi mesin, kolom, dan jalur pipa. Robotic stakeout mempermudah penempatan komponen presisi.
- Proyek Energi & Utilitas: Survey dan penentuan lokasi tiang transmisi, jaringan pipa, serta integrasi dengan mapping utilitas.
- Proyek Besar (Terowongan dan Bendungan): Kombinasi presisi sudut dan jangkauan EDM mendukung survey di area luas dan memerlukan ketelitian tinggi.
Kesimpulan
Total station adalah alat utama dalam pekerjaan survei modern, terutama untuk menentukan titik proyek infrastruktur dengan akurasi tinggi. Dengan kemampuan mengukur sudut dan jarak secara akurat serta pengolahan data digital, total station memastikan pembangunan berjalan sesuai rencana.
Hubungi kami sekarang untuk mendapatkan penawaran produk robotic total station terbaik dan berkualitas tinggi.
