Audit Struktur NDT: Apakah Benar Membantu Menilai Keamanan Bangunan?

Audit Struktur NDT menjawab pertanyaan yang sering muncul pada gedung berumur: apakah struktur ini masih aman dipakai? Metode ini memeriksa kondisi beton dan tulangan tanpa membongkar elemen struktur. Karena itu, pemilik gedung tetap bisa beroperasi selama pemeriksaan berlangsung.

Bayangkan sebuah ruko empat lantai yang akan menambah beban di lantai atas. Pemilik ingin memastikan kolom lama masih sanggup menopangnya. Artikel ini menjelaskan cara kerja audit struktur bangunan dengan metode NDT, tahapannya, serta batas kemampuannya.

Apa Itu Audit Struktur NDT?

NDT adalah singkatan dari non-destructive test, yaitu pengujian tanpa merusak material yang diperiksa. Audit struktur NDT memakai pengujian semacam itu untuk menilai mutu beton, posisi tulangan, dan tanda kerusakan. Hasilnya menjadi data pendukung bagi insinyur struktur dalam menilai keamanan struktur bangunan.

Perlu dicatat bahwa NDT bukan satu alat tunggal. Ia merupakan kumpulan metode NDT, dan setiap metode menjawab pertanyaan yang berbeda. Sebagai contoh, satu metode menilai kekerasan permukaan beton, sedangkan metode lain mendeteksi tulangan yang berkarat.

Audit struktur bangunan sendiri mencakup lebih dari sekadar pengujian. Auditor juga memeriksa gambar rencana, riwayat penggunaan, dan kondisi visual di lapangan. Pengujian NDT melengkapi pemeriksaan itu dengan data terukur, sehingga kesimpulan tidak bergantung pada pengamatan mata saja.

Kapan Audit Struktur Bangunan Diperlukan?

Beberapa kondisi biasanya memicu kebutuhan audit:

• Bangunan berusia puluhan tahun tanpa pemeriksaan berkala.
• Retak yang melebar atau muncul berulang pada balok, kolom, atau pelat.
• Perubahan fungsi, misalnya rumah tinggal yang menjadi gudang.
• Penambahan lantai atau pemasangan mesin berat.
• Kejadian khusus seperti gempa, kebakaran, atau banjir.
• Dokumen mutu beton yang hilang atau diragukan.

Selain itu, regulasi bangunan gedung di Indonesia mengatur kelaikan fungsi melalui Sertifikat Laik Fungsi (SLF). Hasil audit dapat menjadi bagian dari dokumen pendukung. Namun, kebutuhan pastinya bergantung pada jenis dan kelas bangunan.

Sebagai skenario, sebuah pabrik berencana mengganti mesin lama dengan mesin yang lebih berat. Pengelola sebaiknya memeriksa kapasitas lantai terlebih dahulu. Data NDT membantu memutuskan apakah lantai cukup kuat atau perlu perkuatan.

Metode NDT yang Dipakai dalam Audit Struktur NDT

Tidak semua pengujian cocok untuk setiap bangunan. Auditor memilih kombinasi metode berdasarkan pertanyaan yang ingin dijawab. Berikut metode yang paling sering digunakan.

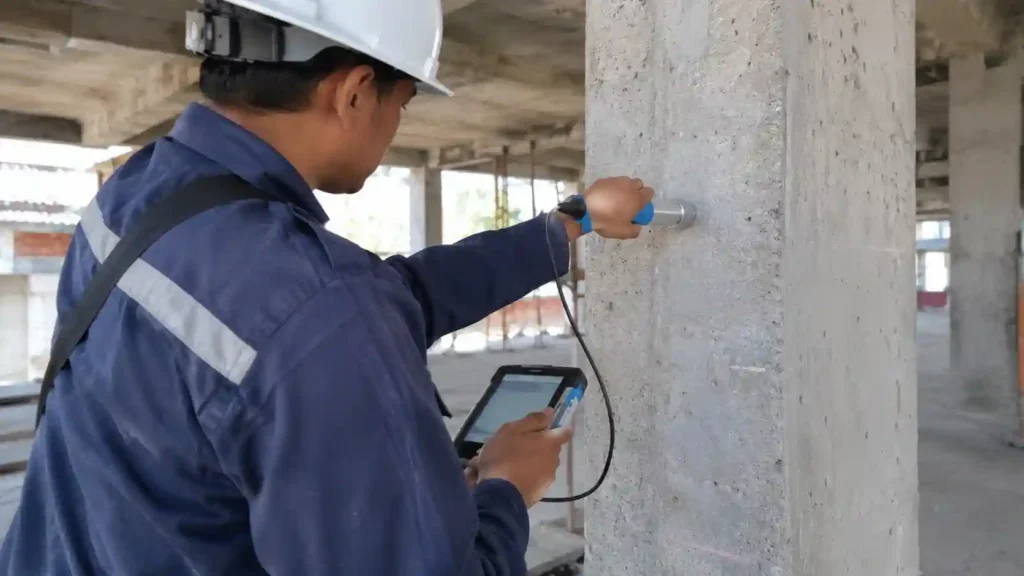

Hammer Test Beton (Rebound Hammer)

Hammer test beton memakai palu pantul yang dibenturkan ke permukaan beton. Alat mencatat angka pantulan, dan angka itu menggambarkan kekerasan permukaan. Standar acuan yang umum disebut adalah ASTM C805.

Hasil ini perlu ditafsirkan dengan hati-hati. Permukaan yang basah, berkarbonasi, atau tidak rata dapat menggeser angka. Karena itu, auditor biasanya mengkorelasikan hasilnya dengan uji lain, misalnya pengambilan inti beton (core drill).

Sebagai contoh, auditor menguji beberapa titik pada kolom lantai dasar lalu membandingkan sebarannya. Titik dengan angka rendah ditandai untuk pemeriksaan lanjutan. Dengan cara itu, pengujian lebih lanjut difokuskan pada area yang mencurigakan.

Ultrasonic Pulse Velocity (UPV)

UPV mengirim gelombang ultrasonik melalui beton dan mengukur waktu tempuhnya. Gelombang merambat lebih cepat pada beton yang padat. Sebaliknya, rongga atau retak internal memperlambat rambatan gelombang. Acuan yang sering dipakai adalah ASTM C597.

Metode ini berguna untuk mendeteksi keropos di dalam balok atau kolom yang tampak baik dari luar. Selain itu, hasil UPV membantu menentukan titik pengambilan inti beton secara lebih tepat. Auditor tidak perlu mengambil sampel di banyak lokasi, sehingga kerusakan pada struktur tetap minimal.

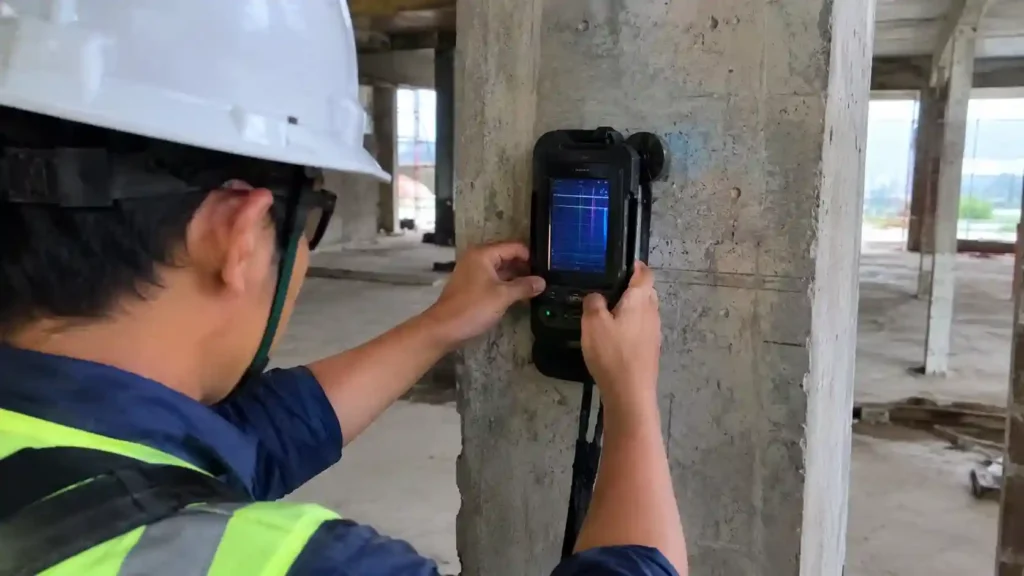

Rebar Scanner dan Half-Cell Potential

Rebar scanner mendeteksi posisi, jarak, dan perkiraan selimut beton pada tulangan. Data ini penting karena selimut beton yang tipis mempercepat korosi. Pemilik gedung juga dapat membandingkannya dengan gambar rencana untuk melihat apakah pelaksanaan sesuai desain.

Adapun half-cell potential menilai kemungkinan korosi tulangan di dalam beton. Acuannya adalah ASTM C876. Bangunan di wilayah pesisir, misalnya, lebih rentan terhadap korosi akibat garam, sehingga pengujian ini sering relevan di sana.

Tahapan Audit Struktur NDT di Lapangan

Pekerjaan yang terarah biasanya mengikuti urutan berikut:

1. Pengumpulan data. Auditor meminta gambar, riwayat renovasi, dan dokumen mutu bahan.
2. Inspeksi visual. Tim mencatat retak, lendutan, dan bagian beton yang mengelupas.
3. Penentuan titik uji. Lokasi dipilih pada elemen kritis seperti kolom, balok, dan pelat.
4. Pengujian NDT. Tim menjalankan metode yang sesuai, misalnya hammer test beton atau UPV.
5. Uji pelengkap. Bila hasil meragukan, tim mengambil inti beton untuk uji laboratorium.
6. Analisis. Insinyur struktur menafsirkan seluruh data secara terpadu.
7. Laporan dan rekomendasi. Pemilik menerima temuan beserta langkah tindak lanjut.

Urutan ini mencegah pengujian yang asal-asalan. Misalnya, inspeksi visual yang teliti sering menunjukkan area mana yang paling perlu diuji. Dengan begitu, waktu dan biaya terpakai pada bagian yang benar-benar penting.

Cara Membaca Hasil dan Batas Pengujian

Laporan yang baik memuat lokasi titik uji, metode, hasil ukur, dan interpretasinya. Anda sebaiknya mencari rekomendasi yang jelas, misalnya struktur dinyatakan layak, perlu pemantauan, perlu perbaikan, atau perlu perkuatan. Laporan yang hanya berisi angka tanpa penjelasan sulit dijadikan dasar keputusan.

Di sisi lain, audit struktur NDT punya keterbatasan. Metode ini tidak menghitung kapasitas struktur secara langsung. Hasilnya bersifat perkiraan dan bergantung pada kalibrasi alat serta kondisi permukaan. Karena itu, keputusan akhir tentang keamanan memerlukan analisis struktur oleh tenaga ahli yang berwenang.

Sebagai ilustrasi, angka pantulan yang tinggi pada hammer test belum menjamin tulangan di dalamnya sehat. Beton bisa tampak keras di permukaan, tetapi tulangannya mulai berkarat. Itulah alasan auditor menggabungkan beberapa metode, bukan mengandalkan satu hasil.

Solusi Untuk Audit Struktur NDT

PT Samudra Teknik Solusindo menyediakan jasa audit struktur NDT untuk bangunan yang membutuhkan pemeriksaan kondisi struktur. Kami menyesuaikan metode pengujian dengan kondisi bangunan dan tujuan pemeriksaan Anda.

FAQ: Seputar Audit Struktur NDT

Kesimpulan

Audit Struktur NDT membantu pemilik bangunan mengambil keputusan berdasarkan data terukur, bukan dugaan. Metode seperti hammer test beton, UPV, dan pemindaian tulangan memberi gambaran kondisi beton tanpa merusaknya. Meski demikian, hasilnya tetap perlu ditafsirkan oleh insinyur struktur yang kompeten.

Jika Anda melihat retak berulang, berencana menambah beban, atau tidak memiliki dokumen mutu beton, mulailah dengan survei awal. Audit struktur bangunan yang dilakukan lebih awal biasanya membuka lebih banyak pilihan perbaikan.
