Cara Membaca Hasil Sondir: Arti Nilai qc dan fs untuk Menentukan Jenis Pondasi

Membaca dan memahami laporan uji sondir (Cone Penetration Test atau CPT) merupakan langkah penting dalam dunia konstruksi. Sebelum pembangunan dimulai, kondisi tanah perlu diketahui untuk mendukung perencanaan pondasi yang aman. Laporan geoteknik ini tidak hanya berisi angka dan kurva, tetapi juga memberikan informasi mengenai karakteristik lapisan tanah di bawah permukaan.

Bagi pemilik proyek, kontraktor, maupun tenaga teknis, istilah dalam laporan geoteknik terkadang cukup membingungkan. Padahal, beberapa parameter utama seperti perlawanan konus (qc), hambatan gesek selimut (fs), dan friction ratio dapat membantu memahami kondisi tanah. Informasi tersebut kemudian dapat menjadi salah satu dasar dalam menentukan jenis pondasi yang sesuai.

Mengenal Uji Sondir dan Perannya dalam Evaluasi Geoteknik

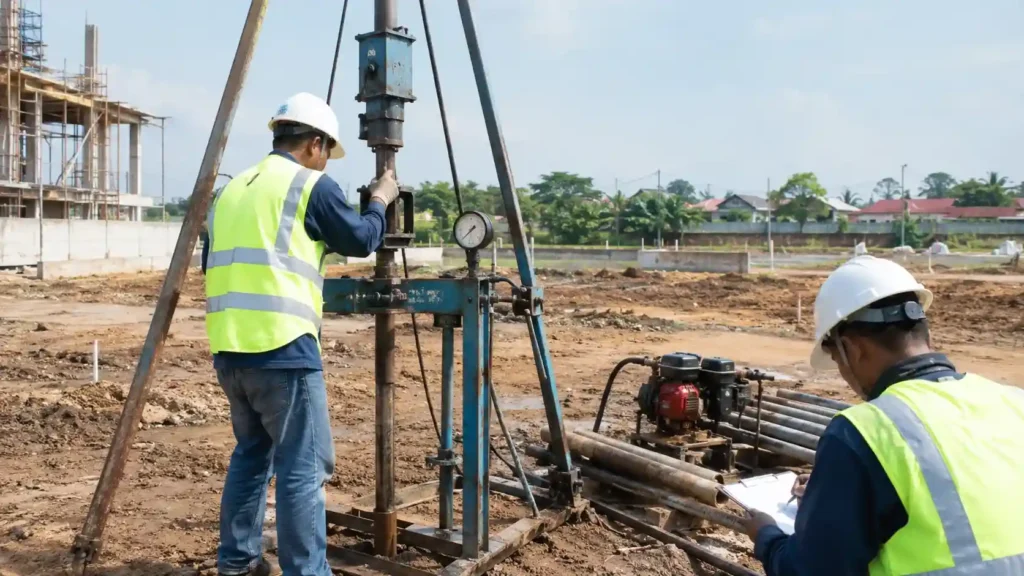

Sondir adalah metode pengujian lapangan yang bertujuan mengukur perlawanan tanah terhadap penetrasi konus. Pada prosesnya, konus sondir didorong ke dalam tanah dengan kecepatan tertentu. Alat kemudian mencatat perlawanan tanah pada berbagai kedalaman selama proses penetrasi.

Pengujian ini banyak digunakan karena pengerjaannya relatif cepat dan mampu memberikan data secara kontinu. Data hasil sondir dapat membantu memberikan gambaran mengenai profil lapisan tanah di bawah permukaan. Informasi tersebut dapat digunakan sebagai salah satu dasar untuk memperkirakan kapasitas dukung tanah, potensi penurunan (settlement), serta kebutuhan pondasi.

Parameter Utama Hasil Sondir: Arti Nilai qc & fs

Dalam laporan hasil CPT atau sondir, terdapat beberapa parameter yang digunakan untuk menginterpretasikan kondisi tanah. Dua parameter yang sering diperhatikan adalah nilai qc dan fs.

Nilai qc (Perlawanan Konus)

Perlawanan konus atau cone resistance merupakan nilai yang menunjukkan besarnya perlawanan tanah terhadap ujung konus saat penetrasi. Satuan yang digunakan dapat berupa kg/cm² atau MPa, tergantung jenis alat dan format laporan.

Nilai qc memberikan indikasi mengenai karakteristik lapisan tanah pada kedalaman tertentu. Secara umum, nilai yang rendah menunjukkan perlawanan penetrasi yang rendah, sedangkan nilai yang tinggi menunjukkan lapisan dengan perlawanan penetrasi yang lebih besar.

Sebagai gambaran umum:

• qc < 10 kg/cm²: menunjukkan perlawanan penetrasi yang relatif rendah dan dapat ditemukan pada tanah sangat lunak atau lepas.
• qc 10–50 kg/cm²: menunjukkan perlawanan penetrasi menengah.
• qc > 150 kg/cm²: menunjukkan perlawanan penetrasi tinggi yang dapat berkaitan dengan lapisan tanah sangat padat atau keras.

Namun, nilai tersebut bukan batas klasifikasi yang berlaku untuk semua kondisi tanah. Interpretasi qc perlu dilakukan bersama parameter lainnya, termasuk fs, friction ratio, kedalaman, dan kondisi geologi setempat.

Nilai fs (Hambatan Gesek Selimut)

Hambatan gesek selimut atau sleeve friction menunjukkan besarnya hambatan gesek antara selimut (sleeve) alat dengan tanah di sekitarnya selama penetrasi. Nilai fs umumnya dinyatakan dalam kg/cm².

Parameter ini dapat membantu memahami karakteristik gesekan pada lapisan tanah. Dalam analisis pondasi tiang, informasi mengenai hambatan gesek juga dapat digunakan untuk memperkirakan kontribusi gesekan selimut (skin friction) terhadap kapasitas dukung tiang.

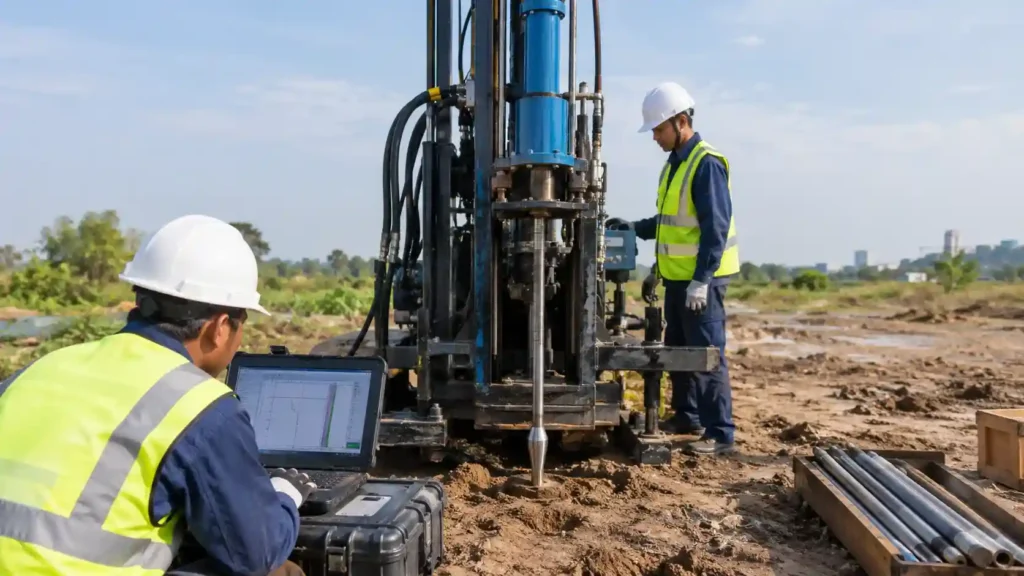

Menghitung dan Memahami Friction Ratio Sondir

Selain melihat nilai qc dan fs secara terpisah, hasil sondir juga dapat digunakan untuk menghitung friction ratio (Rf) atau rasio gesek. Parameter ini menunjukkan hubungan antara hambatan gesek selimut dan perlawanan konus. Rumus sederhananya adalah: Rf = (fs / qc) × 100%

Nilai friction ratio dapat membantu menginterpretasikan karakteristik lapisan tanah. Secara umum, nilai Rf yang lebih tinggi cenderung berkaitan dengan material berbutir halus, sedangkan nilai yang lebih rendah sering ditemukan pada material berbutir kasar.

Sebagai gambaran umum:

• Rf > 5%: cenderung menunjukkan material berbutir halus seperti lempung atau lanau.
• Rf 2–5%: dapat menunjukkan material campuran atau transisi.
• Rf < 2%: cenderung berkaitan dengan material berbutir kasar seperti pasir.

Nilai tersebut sebaiknya tidak digunakan sebagai satu-satunya dasar untuk menentukan jenis tanah. Interpretasi yang lebih akurat memerlukan kombinasi qc, fs, Rf, kedalaman, serta informasi geologi dan kondisi proyek.

Cara Membaca Grafik Hasil Sondir

Laporan hasil sondir umumnya menyajikan data dalam bentuk tabel dan grafik. Grafik tersebut menunjukkan perubahan parameter tanah terhadap kedalaman pengujian.

Beberapa informasi yang perlu diperhatikan antara lain:

1. Kurva Perlawanan Konus (qc)
   Kurva ini menunjukkan perubahan perlawanan tanah terhadap penetrasi pada setiap kedalaman. Kenaikan nilai qc dapat menunjukkan adanya lapisan dengan perlawanan penetrasi yang lebih tinggi.
2. Kurva Hambatan Gesek (fs)
   Kurva ini menunjukkan perubahan hambatan gesek selimut pada setiap kedalaman. Perubahannya dapat membantu memahami karakteristik lapisan tanah yang dilewati konus.
3. Jumlah Hambatan Pelekat (JHP)
   JHP merupakan akumulasi hambatan pelekat sepanjang kedalaman pengujian. Parameter ini dapat digunakan sebagai informasi tambahan dalam analisis kapasitas gesek selimut pada pondasi tiang.

Saat membaca grafik, jangan hanya mencari satu angka tertentu. Perhatikan pola perubahan nilai qc dan fs terhadap kedalaman. Lapisan dengan nilai qc tinggi dan relatif stabil pada kedalaman tertentu dapat menjadi salah satu indikasi adanya lapisan tanah dengan perlawanan penetrasi tinggi.

Mengidentifikasi Jenis Tanah Berdasarkan Sondir

Kombinasi antara nilai qc, fs, dan friction ratio dapat memberikan gambaran mengenai karakteristik lapisan tanah di bawah permukaan.

Tabel tersebut merupakan gambaran umum, bukan batas klasifikasi universal. Interpretasi jenis tanah perlu mempertimbangkan seluruh parameter CPT dan kondisi geologi setempat.

Mengetahui karakteristik lapisan tanah membantu tim perencana memperkirakan perilaku tanah terhadap beban bangunan. Informasi ini juga dapat digunakan untuk mempertimbangkan risiko penurunan (settlement) atau masalah daya dukung pada lapisan tertentu.

Menentukan Jenis Pondasi Berdasarkan Hasil Sondir

Salah satu tujuan interpretasi hasil sondir adalah menyediakan informasi untuk membantu menentukan sistem pondasi yang sesuai. Namun, jenis pondasi tidak dapat ditentukan hanya berdasarkan satu nilai qc atau kedalaman lapisan tanah keras.

Perencana perlu mempertimbangkan beban bangunan, karakteristik seluruh lapisan tanah, kapasitas dukung, potensi penurunan, kondisi muka air tanah, serta kondisi lingkungan proyek.

1. Pondasi Dangkal

Pondasi dangkal seperti pondasi tapak atau foot plate dapat dipertimbangkan apabila lapisan tanah yang memiliki kapasitas dukung memadai berada pada kedalaman relatif dangkal. Pondasi jenis ini umumnya lebih sesuai untuk bangunan dengan beban ringan hingga sedang. Namun, keputusan penggunaannya tetap perlu mempertimbangkan hasil analisis daya dukung dan penurunan tanah.

2. Pondasi pada Kedalaman Menengah

Jika lapisan pendukung yang sesuai berada pada kedalaman menengah, pondasi seperti strauss pile, sumuran, atau jenis pondasi lainnya dapat menjadi pilihan. Pemilihannya bergantung pada kondisi tanah, beban bangunan, muka air tanah, metode pelaksanaan, serta kapasitas pondasi yang dibutuhkan. Karena itu, hasil sondir perlu dikombinasikan dengan analisis perencanaan pondasi.

3. Pondasi Dalam

Jika lapisan tanah yang memenuhi kebutuhan kapasitas dukung tidak tersedia pada kedalaman dangkal, pondasi dalam dapat menjadi salah satu solusi.

Jenis pondasi yang dapat dipertimbangkan antara lain tiang pancang (mini pile atau spun pile) dan bored pile. Kapasitas pondasi tiang dapat berasal dari kombinasi tahanan ujung (end bearing) dan gesekan selimut (skin friction).

Pada lokasi yang berdekatan dengan bangunan eksisting atau kawasan padat penduduk, bored pile dapat menjadi alternatif ketika getaran dan kebisingan selama pelaksanaan perlu diminimalkan.

Langkah Mudah Membaca Hasil Sondir

Bagi pemula, hasil sondir dapat dibaca secara bertahap dengan memperhatikan beberapa informasi utama berikut:

1. Cek kedalaman akhir pengujian
   Perhatikan sampai kedalaman berapa pengujian dilakukan. Kedalaman akhir dapat memberikan informasi mengenai profil tanah yang berhasil diperiksa.
2. Identifikasi perubahan nilai qc
   Perhatikan bagian grafik atau tabel yang menunjukkan kenaikan dan penurunan qc secara signifikan. Perubahan tersebut dapat menunjukkan adanya perbedaan karakteristik lapisan tanah.
3. Perhatikan nilai fs dan JHP
   Gunakan nilai fs dan JHP sebagai informasi tambahan untuk memahami karakteristik gesekan tanah serta mendukung analisis kapasitas pondasi tiang.
4. Periksa lapisan tanah lunak
   Identifikasi lapisan dengan nilai qc relatif rendah, terutama jika berada di antara permukaan tanah dan lapisan pendukung. Lapisan tersebut perlu diperhatikan karena dapat berkaitan dengan masalah daya dukung atau penurunan.
5. Bandingkan seluruh parameter
   Jangan menentukan jenis tanah atau pondasi hanya berdasarkan satu nilai. Bandingkan qc, fs, Rf, kedalaman, dan kondisi proyek secara keseluruhan.

Solusi Pengujian Tanah Untuk Kebutuhan Proyek Konstruksi Anda

Menentukan jenis pondasi membutuhkan data tanah yang akurat dan interpretasi yang tepat. Kesalahan dalam memahami kondisi tanah dapat meningkatkan risiko masalah konstruksi, seperti penurunan berlebih, retak pada bangunan, atau ketidakstabilan struktur.

PT Samudra Teknik Solusindo menyediakan Jasa Soil Test untuk membantu memperoleh informasi mengenai karakteristik tanah sebelum pembangunan dilakukan. Pengujian dan data lapangan tersebut dapat menjadi bagian dari informasi yang dibutuhkan dalam perencanaan geoteknik dan pondasi.

FAQ: Seputar Hasil Pengujian Sondir

Kesimpulan

Cara membaca hasil sondir dapat dimulai dengan memahami nilai qc, fs, dan friction ratio. Ketiga parameter tersebut membantu memberikan gambaran mengenai perubahan karakteristik lapisan tanah terhadap kedalaman. Namun, hasil sondir perlu diinterpretasikan secara menyeluruh dan tidak hanya berdasarkan satu nilai tertentu.

Informasi dari hasil sondir dapat menjadi salah satu dasar dalam menentukan jenis pondasi yang sesuai dengan kondisi proyek. Dengan data tanah yang baik dan analisis geoteknik yang tepat, perencanaan pondasi dapat dilakukan secara lebih aman, efisien, dan sesuai kebutuhan bangunan.
