Uji Pondasi untuk Tanah Lunak: Metode Mana yang Paling Akurat?

Proyek konstruksi di atas lahan dengan kondisi geoteknik ekstrem selalu menghadirkan tantangan tersendiri. Oleh karena itu, pelaksanaan uji pondasi menjadi langkah penting untuk mencegah kegagalan struktur akibat kondisi tanah lunak. Jenis tanah ini memiliki daya dukung yang sangat rendah dan kompresibilitas tinggi, sehingga berisiko menyebabkan penurunan pondasi tidak merata (differential settlement) hingga keruntuhan bangunan.

Pelaksanaan uji pondasi untuk tanah lunak bertujuan mengukur kapasitas daya dukung pondasi secara presisi serta memprediksi perilaku tanah saat menerima beban dari struktur atas. Di antara berbagai metode pengujian dalam industri geoteknik, artikel ini mengulas karakteristik tanah lunak, kelebihan dan kekurangan setiap metode, serta menentukan metode yang paling sesuai untuk berbagai kebutuhan proyek.

Memahami Karakteristik Tanah Lunak dan Risikonya bagi Struktur

Sebelum membahas metode uji pondasi, penting untuk memahami mengapa tanah lunak membutuhkan perhatian khusus dalam rekayasa geoteknik. Secara umum, tanah lunak dapat berupa lempung lunak (soft clay), lanau lunak (soft silt), atau tanah organik seperti gambut (peat).

Karakteristik Utama Tanah Lunak

• Kapasitas Geser Rendah: Tanah lunak tidak memiliki kekuatan geser yang cukup untuk menahan beban berat tanpa mengalami deformasi plastis.
• Kompresibilitas Tinggi: Kadar air yang tinggi di dalam pori-pori tanah membuat volume tanah cenderung menyusut saat menerima beban dalam jangka waktu lama melalui proses konsolidasi.
• Permeabilitas Rendah: Pada tanah lempung, proses keluarnya air dari pori-pori tanah berlangsung sangat lambat. Akibatnya, penurunan pondasi dapat terus berlangsung hingga bertahun-tahun setelah bangunan selesai didirikan.

Risiko Konstruksi Tanpa Prosedur Uji Pondasi yang Tepat

Kegagalan dalam mengidentifikasi daya dukung tanah dan daya dukung pondasi secara akurat dapat memicu berbagai masalah serius, antara lain:

1. Penurunan Pondasi Berlebihan (Excessive Settlement): Bangunan mengalami penurunan vertikal yang melampaui batas toleransi yang ditetapkan.
2. Kemiringan Bangunan akibat Penurunan (Tilting): Penurunan yang tidak merata pada salah satu sisi bangunan dapat menyebabkan struktur menjadi miring dan mengalami retak.
3. Inefisiensi Biaya akibat Over-Design atau Under-Design: Tanpa data uji pondasi yang akurat, perencana dapat membuat pondasi terlalu besar sehingga boros biaya atau terlalu kecil sehingga berisiko terhadap keselamatan struktur.

Ragam Metode Uji Pondasi untuk Tanah Lunak

Untuk memverifikasi daya dukung tanah serta kapasitas pondasi yang telah terpasang, terdapat dua kategori utama pengujian, yaitu pengujian di lapangan (in-situ test) sebelum pemancangan dan pengujian langsung pada elemen pondasi (load test) yang telah tertanam.

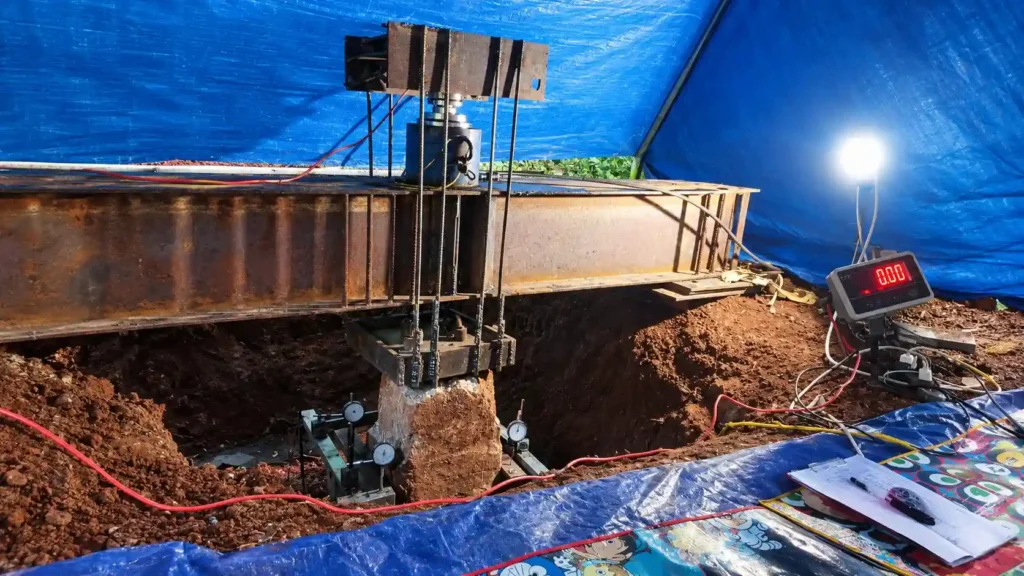

1. Static Loading Test (Uji Beban Statis)

Metode Static Loading Test merupakan metode acuan utama dalam rekayasa geoteknik untuk uji pondasi tiang, baik tiang pancang maupun bored pile, guna mengukur daya dukung aksial dan lateral.

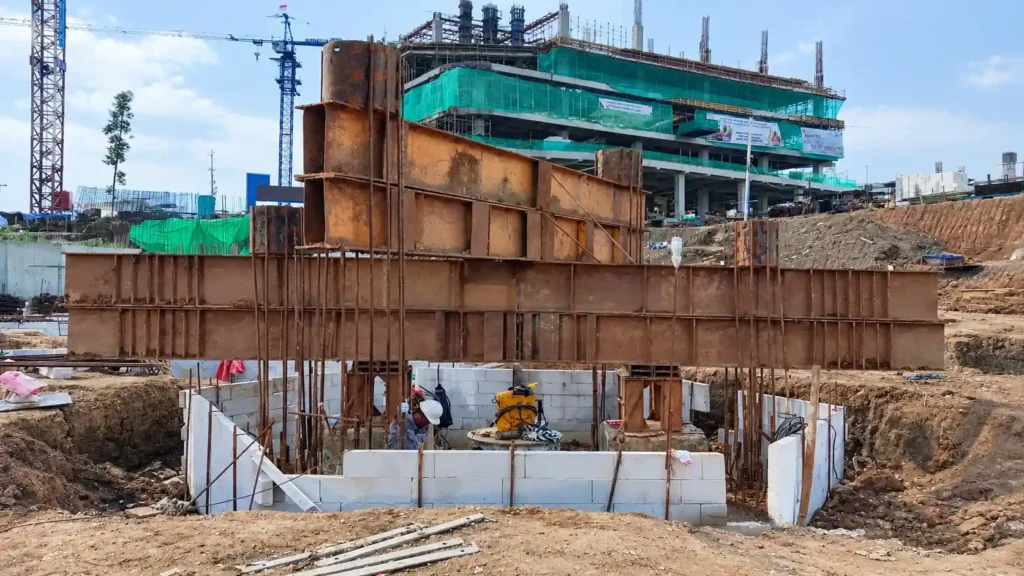

• Cara Kerja: Beban aktual diterapkan secara bertahap pada kepala tiang menggunakan hydraulic jack dengan sistem reaksi. Sistem tersebut dapat berupa kentledge, balok beton, atau tiang jangkar (anchor pile). Beban kemudian dipertahankan selama jangka waktu tertentu hingga mencapai beban rencana maksimum, yang dalam praktik pengujian dapat mencapai sekitar 200% dari beban kerja sesuai prosedur yang digunakan.
• Kelebihan: Memberikan gambaran hubungan antara beban dan penurunan (load-displacement curve) secara langsung tanpa memerlukan konversi berdasarkan asumsi teoretis yang kompleks.
• Tantangan pada Tanah Lunak: Membutuhkan waktu pengujian yang relatif lama serta biaya mobilisasi alat berat yang cukup besar.

2. High Strain Dynamic Pile Testing / PDA Test (Pile Driving Analyzer)

PDA Test merupakan metode uji pondasi dinamis yang memanfaatkan prinsip perambatan gelombang satu dimensi melalui tiang akibat pukulan hammer.

• Cara Kerja: Sensor strain transducer dan accelerometer dipasang pada bagian atas tiang. Saat tiang dipukul oleh hammer, sensor mencatat gelombang regangan dan percepatan. Data tersebut kemudian dianalisis menggunakan perangkat lunak CAPWAP (Case Pile Wave Analysis Program).
• Kelebihan: Proses pengujian berlangsung cepat, biaya relatif lebih ekonomis dibandingkan uji statis, dan dapat menguji banyak tiang dalam waktu singkat.
• Tantangan pada Tanah Lunak: Pada tanah lunak, efek damping atau redaman tanah serta fenomena relaxation dan soil setup dapat memengaruhi hasil pembacaan awal. Karena itu, pengujian dapat perlu ditunda selama beberapa hari setelah pemancangan untuk memperoleh nilai yang lebih stabil.

3. Bi-Directional Static Load Test (BDSLT / Osterberg Cell)

Metode ini merupakan inovasi dalam load test pondasi yang efektif untuk uji pondasi dalam dengan kapasitas besar atau pada lokasi yang memiliki keterbatasan ruang.

• Cara Kerja: Alat hidrolik khusus (O-Cell) dipasang di dalam badan tiang, biasanya di dekat ujung bawah tiang. Saat diaktifkan, alat tersebut mendorong bagian atas tiang ke arah atas dan bagian bawah tiang ke arah bawah secara simultan. Sistem ini memanfaatkan gesekan selimut (skin friction) dan tahanan ujung (end bearing).
• Kelebihan: Tidak memerlukan beban reaksi eksternal yang besar di permukaan tanah, relatif efisien untuk kondisi lokasi terbatas, serta dapat memberikan pemisahan data antara gesekan selimut dan tahanan ujung.
• Tantangan pada Tanah Lunak: Memerlukan perencanaan khusus sejak tahap pembuatan tiang serta biaya peralatan terintegrasi yang relatif tinggi.

4. Pengujian Integritas Tiang (PIT dan CSL)

Selain pengujian kapasitas beban, keutuhan fisik struktur tiang pada tanah lunak juga perlu diperiksa melalui pengujian integritas.

• Pile Integrity Test (PIT): Prosedur uji pondasi menggunakan pukulan palu ringan untuk mendeteksi indikasi retakan, penyempitan (necking), atau rongga pada badan tiang.
• Crosshole Sonic Logging (CSL): Metode yang menggunakan gelombang ultrasonik melalui pipa akses untuk mengevaluasi kualitas beton pada bored pile, terutama pada tiang berdiameter besar.

Analisis Komparatif: Metode Uji Pondasi Mana yang Paling Akurat?

Menentukan metode yang paling akurat untuk uji pondasi pada tanah lunak memerlukan pemahaman terhadap kelebihan dan keterbatasan setiap metode pengujian.

Mengapa Static Load Test Tetap Menjadi Salah Satu Metode Paling Akurat?

Secara teknis, Static Loading Test dan BDSLT termasuk metode uji pondasi dengan tingkat akurasi tinggi pada tanah lunak. Keunggulan utamanya meliputi:

1. Representasi Kondisi Nyata: Beban bekerja secara bertahap dan dipertahankan selama durasi tertentu. Kondisi tersebut dapat memberikan gambaran yang lebih mendekati perilaku pondasi ketika menerima beban selama masa pengujian.
2. Pengukuran Konsolidasi dan Creep: Tanah lunak rentan terhadap fenomena creep (rangkak) dan deformasi jangka panjang. Metode statis dapat mencatat perkembangan penurunan pondasi akibat perubahan tekanan air pori dan proses konsolidasi, yang tidak dapat diamati secara menyeluruh melalui pengujian dinamis dalam waktu sangat singkat.

Namun, dalam praktiknya, kombinasi beberapa metode sering menjadi pendekatan yang efektif. PDA Test dapat digunakan sebagai uji pondasi awal pada sebagian besar tiang untuk meningkatkan efisiensi biaya dan waktu. Selanjutnya, hasil tersebut dapat dibandingkan atau dikalibrasi dengan Static Loading Test pada tiang sampel untuk meningkatkan keandalan evaluasi kapasitas pondasi.

Faktor-Faktor yang Memengaruhi Akurasi Pengujian di Tanah Lunak

Akurasi pengujian tidak hanya bergantung pada metode dan alat yang digunakan, tetapi juga dipengaruhi oleh berbagai variabel geoteknik dan teknis di lapangan:

1. Waktu Tunggu Pengujian (Resting Period): Saat tiang dipancang ke dalam tanah lunak, struktur tanah di sekitarnya mengalami gangguan dan tekanan air pori dapat meningkat secara signifikan (remolding). Pelaksanaan uji beban pondasi terlalu cepat setelah pemancangan dapat menghasilkan nilai daya dukung yang lebih rendah dibandingkan kapasitas setelah proses soil setup. Oleh karena itu, diperlukan periode istirahat tertentu, yang dalam kondisi tertentu dapat berlangsung sekitar 7 hingga 14 hari, agar kondisi tanah di sekitar tiang lebih stabil.
2. Kualitas Penyelidikan Tanah Awal (Site Investigation): Data hasil Sondir (CPT), Standard Penetration Test (SPT), dan pengujian laboratorium tanah sangat penting untuk menentukan kedalaman tiang serta membantu menginterpretasikan hasil pengujian daya dukung tanah.
3. Kalibrasi Alat dan Kompetensi Ahli Geoteknik: Peralatan pengukuran seperti load cell, pressure gauge, dan dial gauge perlu dikalibrasi secara berkala. Selain itu, interpretasi data pengujian membutuhkan tenaga ahli geoteknik yang kompeten dan berpengalaman agar tidak terjadi kesalahan dalam estimasi kapasitas pondasi.

Panduan Memilih Metode Pengujian yang Tepat untuk Proyek Anda

Untuk menentukan jenis uji pondasi yang paling sesuai bagi proyek di area tanah lunak, beberapa pertimbangan berikut dapat digunakan sebagai panduan:

• Skala Proyek Kecil hingga Menengah: Jika jumlah tiang terbatas dan anggaran perlu dioptimalkan, PDA Test dengan periode rest yang memadai dapat menjadi pilihan. Pengujian tersebut dapat dikombinasikan dengan PIT (pile integrity test) untuk memverifikasi integritas tiang.
• Proyek Infrastruktur Kritis (Gedung Tinggi, Jembatan, Pelabuhan): Static Loading Test atau BDSLT dapat digunakan sebagai pengujian utama untuk meningkatkan tingkat keandalan evaluasi kapasitas pondasi, terutama pada proyek dengan tuntutan keselamatan yang tinggi.
• Lokasi Terpencil atau Akses Sulit: Apabila mobilisasi beban reaksi seperti kentledge tidak memungkinkan, BDSLT atau kombinasi PDA Test yang dikalibrasi dapat menjadi solusi yang lebih praktis.

Solusi Pengujian Pondasi Profesional

Memastikan keamanan dan kekuatan struktur bangunan dimulai dari pelaksanaan pengujian pondasi yang tepat dan terukur. Jika Anda sedang merencanakan atau mengoperasikan proyek konstruksi di atas lahan dengan karakteristik khusus, pastikan pengujian dilakukan oleh tenaga ahli yang kompeten dengan menggunakan peralatan yang sesuai dan terkalibrasi.

PT Samudra Teknik Solusindo menyediakan jasa uji pondasi untuk kebutuhan pengujian daya dukung dan kapasitas pondasi bangunan. Dengan dukungan tim spesialis geoteknik berpengalaman serta peralatan yang memadai, kami siap membantu mengevaluasi kapasitas pondasi dan mendukung keandalan proyek konstruksi Anda.

FAQ: Seputar Uji Pondasi Untuk Tanah Lunak

Kesimpulan

Menghadapi tantangan tanah lunak memerlukan perencanaan geoteknik yang teliti dan berbasis data. Berdasarkan pembahasan di atas, Static Loading Test dan BDSLT termasuk metode uji pondasi dengan tingkat akurasi tinggi pada tanah lunak karena mampu memberikan gambaran respons pondasi terhadap pembebanan secara langsung serta membantu mengevaluasi perilaku penurunan.

Meski demikian, metode dinamis seperti PDA Test tetap memiliki peran strategis sebagai metode pelengkap yang cepat dan ekonomis, terutama jika pelaksanaannya mempertimbangkan periode waktu tunggu yang memadai setelah pemancangan. Dengan memilih kombinasi metode pengujian yang tepat, perencana dan pelaksana proyek dapat meningkatkan keandalan evaluasi pondasi sekaligus mengoptimalkan biaya dan waktu pelaksanaan proyek secara keseluruhan.
