Saat ini, kebutuhan akan eksplorasi dan investigasi tanah dalam semakin besar , mulai dari pencarian utilitas tersembunyi, evaluasi kondisi struktur, hingga analisis geologi. Metode tradisional yang bersifat destruktif seringkali mahal, memakan waktu, dan berpotensi merusak.
Di sinilah Georadar GPR (Ground Penetrating Radar) hadir sebagai solusi revolusioner. Sebagai teknologi non-invasif, GPR menawarkan kemampuan unik untuk “melihat” ke dalam tanah atau material lainnya tanpa perlu melakukan penggalian, membuka lembaran baru dalam berbagai bidang ilmu dan rekayasa.

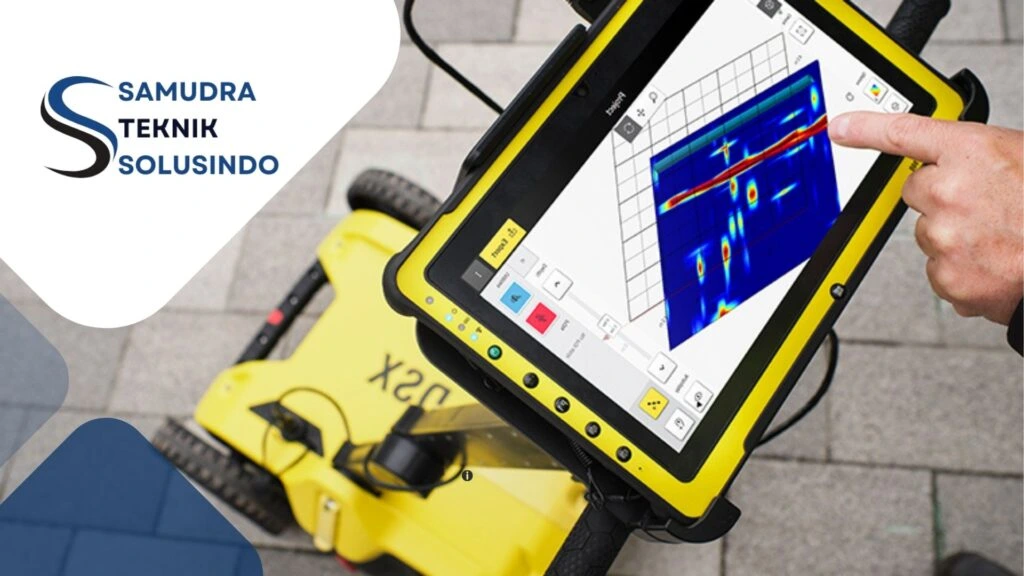

Apa Itu Georadar GPR?
Georadar GPR adalah metode geofisika yang memanfaatkan gelombang elektromagnetik, khususnya gelombang radio frekuensi tinggi, untuk menyelidiki struktur di bawah permukaan. Cara kerjanya mirip dengan radar yang digunakan di atmosfer, tetapi disesuaikan untuk medium padat seperti tanah, beton, es, atau batuan.
Prinsip Kerja Georadar GPR
Proses kerja Ground Penetrating Radar atau GPR melibatkan beberapa langkah inti:
- Transmisi Gelombang: Sebuah antena pemancar mengirimkan pulsa gelombang elektromagnetik berfrekuensi tinggi ke dalam medium yang diteliti. Frekuensi yang digunakan biasanya berkisar dari beberapa MHz hingga beberapa GHz, tergantung pada kedalaman penetrasi dan resolusi yang diinginkan.
- Interaksi dengan Medium: Saat gelombang merambat ke bawah, ia akan berinteraksi dengan material di bawah permukaan. Gelombang akan merambat, merefleksikan, atau dibiaskan ketika bertemu dengan perubahan sifat dielektrikal material. Sifat dielektrikal adalah ukuran kemampuan suatu material untuk menyimpan energi listrik dalam medan listrik. Perubahan ini bisa disebabkan oleh adanya objek tersembunyi (misalnya pipa, kabel, rongga, atau artefak), perubahan jenis material tanah (misalnya dari pasir ke lempung), atau perubahan kandungan air.
- Penerimaan Sinyal Pantulan: Antena penerima, yang biasanya terletak berdekatan dengan antena pemancar, mendeteksi gelombang yang dipantulkan (refleksi) kembali ke permukaan. Waktu yang dibutuhkan gelombang untuk merambat ke objek dan kembali ke penerima (disebut two-way travel time) dicatat.
- Pembentukan Citra: Berdasarkan waktu tempuh dan amplitudo sinyal pantulan, sistem GPR merekonstruksi citra dua dimensi (profil) atau bahkan tiga dimensi (kubus data) dari struktur bawah permukaan. Kedalaman objek dihitung berdasarkan waktu tempuh dan kecepatan gelombang di dalam medium. Kecepatan gelombang sangat dipengaruhi oleh sifat dielektrik material; misalnya, gelombang akan bergerak lebih lambat di tanah jenuh air dibandingkan di tanah kering.
Faktor yang Mempengaruhi Kinerja GPR
Efektivitas GPR sangat bergantung pada beberapa faktor:
- Frekuensi Antena: Frekuensi antena adalah parameter kunci. Antena frekuensi tinggi (misalnya, 500 MHz hingga 2.000 MHz) memberikan resolusi tinggi tetapi kedalaman penetrasi yang dangkal (biasanya kurang dari 1-2 meter). Antena frekuensi rendah (misalnya, 25 MHz hingga 200 MHz) memberikan kedalaman penetrasi yang lebih besar (hingga puluhan meter pada kondisi optimal) tetapi dengan resolusi yang lebih rendah.
- Sifat Material: Material dengan konduktivitas listrik tinggi, seperti lempung basah, air asin, atau tanah yang terkontaminasi, akan menyerap gelombang GPR dengan cepat, membatasi kedalaman penetrasi. Sebaliknya, material dengan konduktivitas rendah seperti pasir kering, batuan keras, es, atau beton akan memungkinkan penetrasi yang lebih dalam.
- Ukuran dan Kedalaman Target: Objek yang lebih besar dan lebih dangkal umumnya lebih mudah dideteksi dibandingkan objek yang kecil dan dalam.
- Geometri Target: Orientasi objek terhadap arah perambatan gelombang juga memengaruhi kualitas sinyal pantulan.
Aplikasi Georadar GPR yang Revolusioner
Fleksibilitas dan kemampuan non-invasif GPR telah membuka jalan bagi berbagai aplikasi di berbagai sektor:
1. Deteksi Utilitas Bawah Tanah
Salah satu aplikasi paling umum dan krusial dari GPR adalah pemetaan dan deteksi utilitas bawah tanah seperti pipa air, gas, listrik, telekomunikasi, dan saluran pembuangan.
- Pencegahan Kerusakan: Sebelum melakukan penggalian untuk proyek konstruksi atau perbaikan, GPR digunakan untuk mengidentifikasi lokasi pasti utilitas yang ada, mencegah kerusakan yang dapat menyebabkan gangguan layanan, kecelakaan, atau denda.
- Pemetaan Infrastruktur: Membantu dalam membuat peta utilitas yang akurat, yang seringkali tidak tersedia atau tidak lengkap, terutama di area perkotaan yang padat. Ini sangat penting untuk perencanaan kota dan pengelolaan aset.
2. Investigasi Geoteknik dan Lingkungan
GPR adalah alat yang sangat berharga dalam studi geoteknik dan lingkungan.
- Penentuan Lapisan Tanah: Mengidentifikasi kedalaman dan ketebalan lapisan tanah yang berbeda, muka air tanah, serta adanya anomali geologi seperti patahan atau rongga.
- Deteksi Voids dan Rongga: Mencari keberadaan rongga di bawah jalan, jembatan, atau bangunan yang dapat mengindikasikan masalah stabilitas atau potensi amblesan.
- Investigasi Kontaminasi Tanah: Membantu memetakan plume kontaminan atau batas-batas timbunan sampah yang terkubur, meskipun deteksi langsung kontaminan seringkali sulit, namun perubahan sifat dielektrikal akibat kontaminasi dapat terdeteksi.
3. Arkeologi dan Forensik
Dalam bidang arkeologi, GPR menjadi “mata” yang memungkinkan para arkeolog untuk menjelajahi situs tanpa merusak artefak.
- Penemuan Situs Tersembunyi: Mengidentifikasi struktur bangunan kuno, kuburan, atau artefak yang terkubur di bawah permukaan tanpa perlu penggalian ekstensif. Ini mempercepat proses penelitian dan mengurangi risiko kerusakan warisan budaya.
- Forensik: Membantu penegak hukum dalam mencari bukti tersembunyi, seperti kuburan ilegal atau objek yang disembunyikan.
4. Inspeksi Struktur Bangunan dan Jalan Raya
GPR juga digunakan secara luas dalam evaluasi integritas struktural.
- Pencarian Tulangan Beton: Mendeteksi lokasi, kedalaman, dan diameter tulangan baja (rebar) di dalam struktur beton, dinding, atau jembatan, yang sangat penting untuk pekerjaan renovasi, pengeboran, atau penilaian kekuatan struktur.
- Deteksi Retakan dan Delaminasi: Mengidentifikasi retakan internal, void, atau delaminasi pada struktur beton atau aspal, yang dapat menjadi indikasi kerusakan dan memengaruhi kekuatan struktural.
- Evaluasi Ketebalan Lapisan Jalan: Menentukan ketebalan lapisan aspal atau perkerasan jalan, membantu dalam perencanaan pemeliharaan dan perbaikan.
5. Glasiologi dan Lingkungan Kutub
Di daerah kutub, GPR memainkan peran penting dalam penelitian es dan gletser.
- Pengukuran Ketebalan Es: Menentukan ketebalan lapisan es pada danau, laut, atau gletser, yang krusial untuk navigasi, penelitian iklim, dan pemantauan perubahan gletser.
- Studi Struktur Internal Gletser: Mengidentifikasi lapisan es, air lelehan, atau sedimen di dalam gletser untuk memahami dinamika dan sejarah gletser.
Keunggulan dan Kekurangan Metode GPR
Seperti teknologi lainnya, GPR memiliki keunggulan dan kekurangan, diantaranya:
Keunggulan:
- Non-Invasif: Ini adalah keuntungan terbesar, karena memungkinkan investigasi tanpa merusak area yang diteliti, mengurangi biaya dan waktu.
- Resolusi Tinggi: Mampu mendeteksi objek kecil dan memberikan citra yang relatif detail, terutama dengan antena frekuensi tinggi.
- Cepat: Pengumpulan data dapat dilakukan dengan cepat, memungkinkan survei area yang luas dalam waktu singkat.
- Portabel: Banyak sistem GPR modern dirancang portabel dan mudah dibawa, cocok untuk berbagai lingkungan lapangan.
- Fleksibel: Dapat digunakan pada berbagai jenis material, seperti tanah, beton, aspal, batuan, es, dan air.
Kekurangan:
- Kedalaman Penetrasi Terbatas: Kedalaman penetrasi sangat dipengaruhi oleh konduktivitas listrik material. Pada tanah lempung basah, penetrasi bisa sangat dangkal (beberapa puluh sentimeter), sementara di pasir kering atau es bisa mencapai puluhan meter.
- Interpretasi Data yang Kompleks: Citra GPR dapat terlihat rumit dan memerlukan keahlian serta pengalaman untuk interpretasi yang akurat. Anomali dapat muncul dari berbagai sumber, sehingga pemahaman geologi dan kondisi situs sangat penting.
- Sensitif terhadap Kebisingan: Sinyal GPR dapat terganggu oleh kebisingan elektromagnetik dari lingkungan sekitar (misalnya, menara seluler, kabel listrik), yang dapat mengurangi kualitas data.
- Biaya Peralatan: Peralatan GPR profesional bisa cukup mahal, meskipun manfaat jangka panjangnya seringkali membenarkan investasi ini.
Proses Survei GPR: Dari Perencanaan hingga Interpretasi
Survei GPR yang efektif melibatkan beberapa tahap penting:
1. Perencanaan Survei
Tahap ini melibatkan penentuan tujuan survei, pemilihan frekuensi antena yang tepat berdasarkan target dan kondisi tanah, serta penetapan grid survei atau jalur akuisisi data. Informasi awal tentang geologi situs, kondisi tanah, dan potensi keberadaan utilitas sangat membantu dalam perencanaan.
2. Akuisisi Data Lapangan
Pengumpulan data dilakukan dengan menggerakkan antena GPR di atas permukaan tanah atau struktur. Data sinyal pantulan direkam secara terus-menerus dan disimpan dalam unit kontrol. Untuk data 3D, seringkali diperlukan survei dengan grid yang rapat.
3. Pemrosesan Data
Data mentah GPR seringkali mengandung kebisingan dan artefak yang perlu dihilangkan atau dikurangi. Langkah-langkah pemrosesan umum meliputi:
- Filtraksi: Menghilangkan kebisingan acak atau frekuensi yang tidak diinginkan.
- Gain Control: Menguatkan sinyal yang lemah dari kedalaman yang lebih dalam.
- Zero-Time Correction: Menyesuaikan titik awal waktu sinyal.
- Migrasi: Proses ini mengoreksi bentuk refleksi hiperbolik menjadi titik yang lebih akurat, mencerminkan lokasi objek yang sebenarnya.
4. Interpretasi Data
Ini adalah tahap paling krusial. Operator atau ahli geofisika menganalisis profil GPR (radargram) untuk mengidentifikasi anomali, pola refleksi, dan fitur-fitur yang mengindikasikan keberadaan objek atau perubahan material. Pengalaman dan pemahaman tentang geologi situs sangat penting untuk interpretasi yang akurat.
Perkembangan dan Inovasi GPR
Bidang GPR terus berkembang dengan inovasi yang signifikan:
- Sistem GPR Multi-Antena: Pengembangan sistem dengan banyak antena yang bekerja secara paralel meningkatkan kecepatan akuisisi data dan memungkinkan pencitraan 3D yang lebih efisien.
- Integrasi dengan Teknologi Lain: Penggabungan GPR dengan GPS RTK (Real-Time Kinematic) memungkinkan pemetaan posisi objek yang sangat akurat di lapangan. Integrasi dengan Sistem Informasi Geografis (GIS) juga memfasilitasi manajemen data dan visualisasi spasial.
- Perangkat Lunak Pemrosesan dan Interpretasi yang Lebih Canggih: Algoritma pemrosesan sinyal yang ditingkatkan dan perangkat lunak visualisasi 3D membuat interpretasi data menjadi lebih mudah dan akurat.
- Aplikasi Robotik dan Drone: Pengembangan GPR yang dipasang pada robot atau drone untuk survei di area yang sulit dijangkau atau berbahaya.
Kesimpulan
Georadar GPR telah memantapkan posisinya sebagai salah satu teknologi geofisika yang paling serbaguna dan esensial di berbagai sektor. Kemampuannya untuk “melihat” ke dalam permukaan bumi tanpa merusak telah merevolusi cara kita mendeteksi utilitas, menyelidiki kondisi geoteknik, melakukan eksplorasi arkeologi, hingga mengevaluasi integritas struktural.
Meskipun memiliki keterbatasan terkait kedalaman penetrasi dan interpretasi data, keunggulan GPR dalam hal kecepatan, resolusi, dan sifat non-invasif jauh melampaui kekurangannya. Dengan terus berkembangnya teknologi, GPR akan terus menjadi alat yang tak ternilai dalam upaya kita memahami dan mengelola dunia di bawah kaki kita. Bagi para profesional di bidang konstruksi, geoteknik, arkeologi, dan lingkungan, penguasaan dan pemanfaatan GPR bukan lagi sebuah pilihan, melainkan sebuah keharusan untuk efisiensi, keamanan, dan presisi dalam pekerjaan.
