Inspeksi Crane dan Alat Angkat dengan NDT: Bagian Mana yang Dicek?

Inspeksi crane yang hanya mengandalkan pengamatan visual sering melewatkan retak halus di dalam material. Retak semacam itu tumbuh diam-diam, lalu patah saat beban penuh diangkat. Karena itu, banyak perusahaan menambahkan pengujian NDT pada jadwal pemeriksaan crane mereka.

NDT adalah singkatan dari Non-Destructive Testing, yaitu pengujian yang menilai kondisi material tanpa merusak atau memotong komponen. Artikel ini menjelaskan bagian crane dan alat angkat yang perlu dicek, metode yang cocok untuk tiap bagian, dan waktu pelaksanaan yang tepat. Informasi ini membantu pengelola peralatan angkat sebelum memesan jasa pengujian.

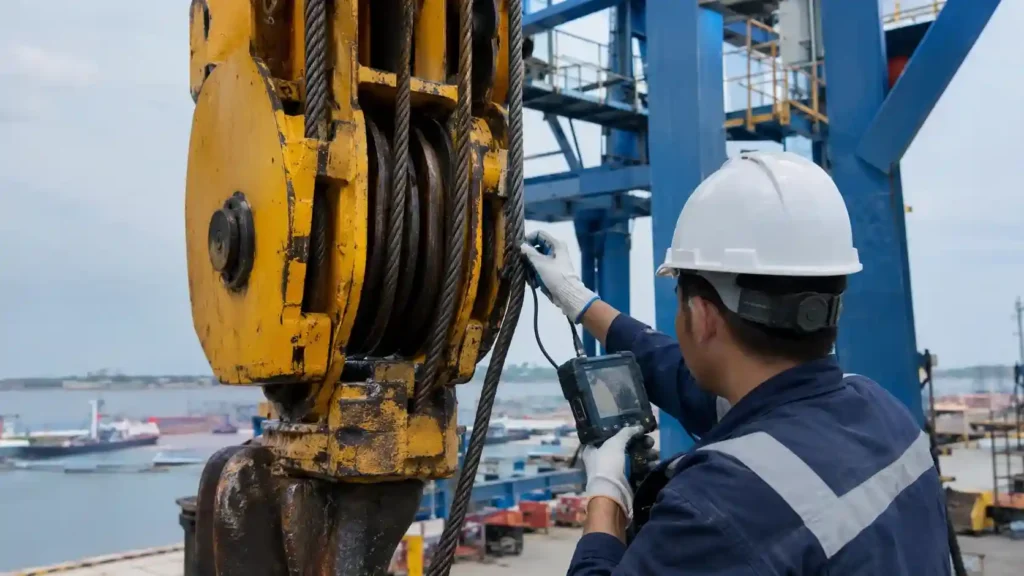

Mengapa Inspeksi Crane Perlu Lebih dari Sekadar Pengecekan Visual

Pemeriksaan visual tetap menjadi langkah pertama. Inspektur melihat deformasi, baut longgar, kebocoran oli, dan kerusakan yang tampak jelas. Namun, mata tidak bisa melihat retak di bawah cat atau cacat di dalam sambungan las.

Sebagai contoh, bayangkan overhead crane di pabrik fabrikasi yang bekerja dua shift setiap hari. Girder-nya terlihat utuh dan catnya masih bagus. Padahal retak fatik, yaitu retak akibat beban yang berulang, bisa mulai dari ujung las dan merambat pelan selama berbulan-bulan.

Inspeksi crane dengan metode NDT menutup celah tersebut. Teknisi menemukan cacat saat masih kecil, sehingga perbaikan bisa dijadwalkan sebelum terjadi kegagalan. Selain itu, hasil pengujian menjadi data tertulis yang berguna saat audit K3.

Metode NDT untuk Pengujian Alat Angkat

Tidak ada satu metode yang cocok untuk semua komponen. Pemilihan bergantung pada material, bentuk komponen, dan jenis cacat yang dicari. Berikut metode yang paling sering dipakai dalam pengujian NDT crane:

• Visual Testing (VT): pengamatan langsung, sering dibantu kaca pembesar atau alat ukur las, untuk menilai kondisi permukaan.
• Magnetic Particle Testing (MT): serbuk magnetik menampakkan retak di permukaan dan dekat permukaan pada baja feromagnetik.
• Penetrant Testing (PT): cairan penetran masuk ke retak terbuka, sehingga metode ini cocok untuk material nonmagnetik.
• Ultrasonic Testing (UT): gelombang suara frekuensi tinggi mendeteksi cacat di dalam material, termasuk di sambungan las dan poros.
• Pengujian elektromagnetik wire rope: alat khusus membaca kehilangan penampang logam dan kawat putus di dalam tali.

Apa pun metodenya, pelaksana sebaiknya personel bersertifikat, misalnya mengacu pada ISO 9712 atau SNT-TC-1A. Prosedur dan kriteria penerimaan juga perlu disepakati dengan pemilik alat sebelum pengujian dimulai.

Bagian Crane yang Dicek pada Inspeksi Crane dengan Metode NDT

Komponen yang menanggung beban terbesar dan mengalami tegangan berulang mendapat prioritas. Berikut bagian yang umumnya masuk daftar pengujian.

Hook, Shackle, dan Aksesori Pengangkat

Hook menahan seluruh beban, sehingga retak kecil di sini sangat berbahaya. Teknisi biasanya memakai Magnetic Test untuk memeriksa shank, ulir, dan dasar lengkung hook. Mereka juga mengukur bukaan mulut hook, karena bukaan yang melebar menandakan hook pernah menerima beban berlebih.

Shackle, mata rantai, dan lifting lug diperiksa dengan cara serupa. Sebagai ilustrasi, hook yang tampak normal bisa saja menunjukkan indikasi retak di sekitar ulir saat diuji Magnetic Test. Hook seperti itu perlu diganti sebelum dipakai lagi.

Boom, Girder, dan Struktur Rangka

Struktur utama menanggung beban dinamis dan getaran setiap hari. Titik rawannya berada di sambungan las, sudut lubang, dan area perubahan penampang. Ultrasonic Test dan Magnetic Test dipakai untuk memeriksa las pada boom mobile crane, girder overhead crane, dan rangka gantry crane.

Untuk material aluminium atau baja tahan karat, teknisi beralih ke Penetrant Test. Korosi pada kaki gantry crane di area terbuka juga butuh perhatian khusus, terutama di lokasi dekat pantai.

Pin, Poros, dan Roda Gigi

Pin penghubung, poros drum, dan roda gigi gearbox menerima tegangan berulang. Retak pada komponen ini sulit terlihat karena tertutup rumah mesin atau terpasang di dalam lubang. Ultrasonic Tets memeriksa poros dan pin tanpa pembongkaran total, sedangkan Magnetic Test dipakai pada permukaan terbuka yang sudah dibersihkan. Pada crane hidrolik, batang silinder juga dicek untuk menemukan retak dan goresan dalam.

Wire Rope, Drum, dan Sheave

Wire rope sering rusak dari dalam, misalnya lewat kawat putus, korosi internal, atau penurunan diameter. Pengujian elektromagnetik membaca kondisi tersebut sepanjang tali. Hasilnya melengkapi pemeriksaan visual pada area sheave dan ujung terminasi.

Teknisi juga memeriksa keausan alur drum dan sheave. Alur yang aus mempercepat kerusakan tali, sehingga pengecekan keduanya sebaiknya berjalan bersamaan.

Persiapan Sebelum Pengujian NDT Crane

Persiapan yang baik membuat pengujian lebih cepat dan hasilnya lebih akurat. Pertama, hentikan operasi crane dan amankan area kerja. Kedua, bersihkan permukaan yang akan diuji dari oli, karat lepas, dan cat yang menebal, karena lapisan itu bisa menutupi indikasi cacat.

Selain itu, siapkan data pendukung seperti kapasitas angkat, riwayat perbaikan, dan gambar teknis. Data ini membantu teknisi menentukan titik kritis dan metode yang tepat. Jangan lupa menyediakan akses aman ke area tinggi, misalnya perancah atau platform kerja, serta koordinasi dengan tim K3 di lokasi.

Membaca Hasil Pengujian dan Menentukan Tindak Lanjut

Laporan inspeksi crane yang baik memuat lokasi titik uji, metode, peralatan, indikasi yang ditemukan, dan kriteria penerimaan. Tidak semua indikasi berarti cacat berbahaya. Teknisi membedakan indikasi relevan dari indikasi semu, lalu menilainya berdasarkan standar yang disepakati.

Tindak lanjutnya bergantung pada temuan. Indikasi kecil bisa cukup dipantau pada pemeriksaan berikutnya. Retak yang melewati batas penerimaan menuntut perbaikan atau penggantian komponen. Setelah perbaikan las, uji ulang diperlukan untuk memastikan hasilnya baik. Arsipkan setiap laporan, sebab riwayat pengujian memperlihatkan tren kerusakan dari waktu ke waktu.

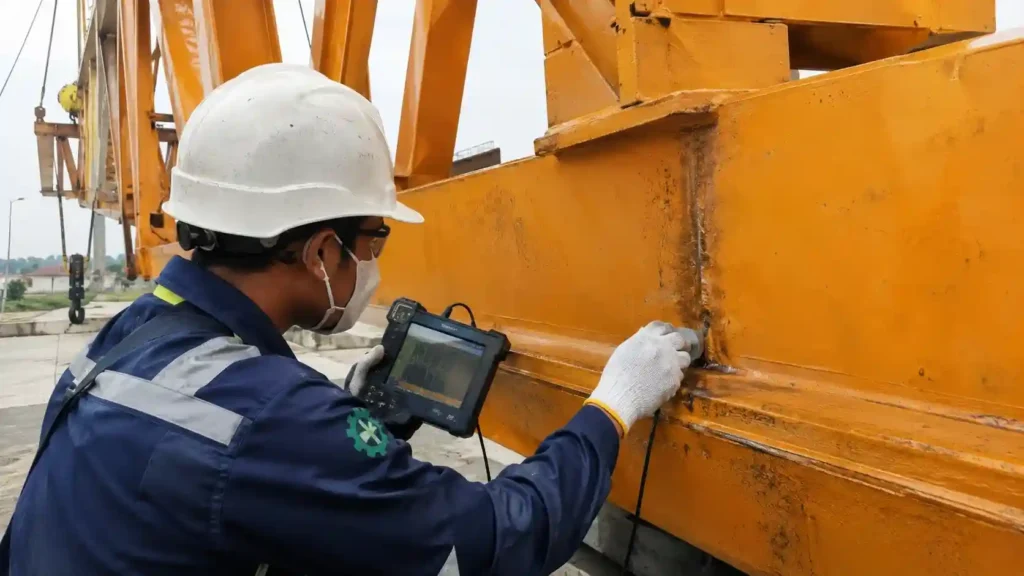

Kapan Pemeriksaan Crane Perlu Dilakukan?

Jadwal pemeriksaan mengikuti rekomendasi pabrikan, intensitas pemakaian, dan regulasi yang berlaku. Di Indonesia, pesawat angkat diatur dalam Permenaker No. 8 Tahun 2020. Selain pemeriksaan berkala, pengujian NDT sebaiknya segera dilakukan pada kondisi berikut:

• setelah crane menerima beban berlebih atau benturan,
• setelah perbaikan las atau penggantian komponen struktural,
• sebelum crane yang lama berhenti dipakai kembali,
• saat inspeksi visual menemukan tanda yang meragukan,
• ketika crane mendekati batas umur desainnya.

Jasa NDT untuk Pemeriksaan Alat Angkat Anda

PT Samudra Teknik Solusindo menyediakan jasa Non-Destructive Test (NDT) yang dapat mendukung pemeriksaan crane dan alat angkat di fasilitas Anda. Tim kami membantu menentukan metode yang sesuai dengan komponen yang akan diuji. Jika Anda ingin membahas kebutuhan pengujian, hubungi kami untuk berkonsultasi.

FAQ: Seputar Inspeksi Crane dan Alat Berat Dengan NDT

Kesimpulan

Inspeksi crane yang efektif menggabungkan pemeriksaan visual, pengujian NDT pada komponen kritis, dan pencatatan hasil yang rapi. Hook, struktur las, pin, poros, dan wire rope menjadi bagian yang paling perlu diuji karena menanggung beban terbesar. Dengan jadwal yang jelas dan persiapan yang baik, inspeksi alat angkat membantu Anda menemukan masalah lebih awal dan menjaga operasional tetap aman.
