Instrumentasi Geoteknik: Deteksi Dini Kelongsoran Menggunakan Inclinometer dan Piezometer Terintegrasi

Bencana tanah longsor merupakan salah satu ancaman geologis paling destruktif yang sering kali terjadi tanpa peringatan visual yang jelas di permukaan. Perubahan kestabilan lereng, baik pada area pertambangan, bendungan, maupun infrastruktur transportasi, sering kali dipicu oleh kombinasi antara pergerakan tanah internal dan lonjakan tekanan air pori. Untuk meminimalkan resiko tersebut, penerapan sistem monitoring modern berbasis instrumentasi geoteknik menjadi sebuah kewajiban.

Artikel ini akan mengupas secara mendalam bagaimana integrasi antara dua alat utama yaitu inclinometer dan piezometer. Melalui pendekatan ilmiah yang memprioritaskan akurasi data, kita akan melihat bagaimana kombinasi parameter mekanis dan hidrolis mampu memberikan perlindungan optimal bagi proyek infrastruktur Anda.

Memahami Esensi Instrumentasi Geoteknik dalam Manajemen Resiko

Instrumentasi geoteknik bukan sekadar pelengkap dalam proyek konstruksi, melainkan mata dan telinga para insinyur di bawah permukaan tanah. Aktivitas bawah tanah bersifat dinamis dan dipengaruhi oleh banyak variabel tak terlihat seperti pergeseran tektonik minor, beban struktural di atasnya, serta fluktuasi air tanah.

Tujuan utama dari pemasangan instrumen ini adalah untuk menyediakan data kuantitatif secara real-time atau berkala mengenai perilaku tanah dan batuan. Dengan data tersebut, tim teknis dapat melakukan analisis stabilitas lereng secara presisi, memverifikasi rancangan desain, dan yang terpenting, meluncurkan sistem peringatan dini (early warning system) sebelum kegagalan struktur lereng terjadi.

Mengenal Inclinometer: Sensor Pendeteksi Pergeseran Lateral

Ketika sebuah lereng mulai mengalami ketidakstabilan, lapisan tanah di kedalaman tertentu akan mengalami pergeseran lateral (menyamping) sebelum retakan visual muncul di permukaan. Di sinilah inclinometer memainkan peran pentingnya.

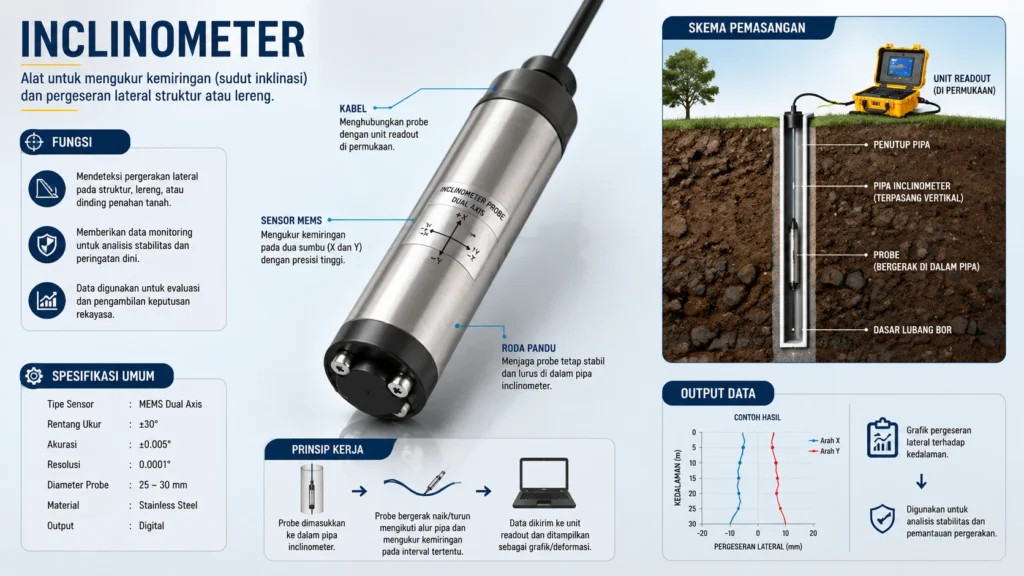

Apa itu Inclinometer?

Inclinometer adalah perangkat presisi tinggi yang dirancang khusus untuk mengukur magnitudo, arah, dan laju deformasi lateral di dalam massa tanah atau batuan. Alat ini sangat penting untuk mengidentifikasi letak persis bidang gelincir (slip surface) sebuah lereng.

Cara Kerja dan Komponen Utama

Sistem ini umumnya terdiri dari beberapa komponen utama, yaitu:

1. Casing Inclinometer: Pipa khusus berbahan PVC atau aluminium yang memiliki alur panduan (grooves) di bagian dalamnya. Pipa ini ditanam di dalam lubang bor melewati zona yang diperkirakan tidak stabil hingga mencapai lapisan tanah keras yang stabil.
2. Probe (Sensor): Berisi akselerometer sensitif yang berfungsi mengukur kemiringan pipa terhadap garis vertikal.
3. Kabel Kendali & Data Logger: Digunakan untuk menurunkan probe dan mentransmisikan data pengukuran ke permukaan.

Saat terjadi pergerakan tanah, casing yang tertanam akan ikut melengkung. Dengan menurunkan probe ke dalam casing dan mengukur kemiringannya di setiap interval kedalaman tertentu (misalnya per 0,5 meter), insinyur dapat merekonstruksi profil defleksi pipa secara detail.

Proses Instalasi Inclinometer yang Tepat

Keberhasilan pemantauan sangat bergantung pada prosedur instalasi inclinometer yang benar. Proses ini melibatkan tahapan teknis yang ketat:

• Pengeboran (Drilling): Pembuatan lubang bor vertikal melintasi area kritis hingga mencapai lapisan referensi yang stabil (batuan dasar).
• Pemasangan Casing: Pipa casing disambung dan dimasukkan ke dalam lubang bor. Orientasi alur (grooves) harus diarahkan secara tepat: satu set alur harus sejajar dengan arah perkiraan pergerakan longsor utama.
• Grouting: Ruang anular antara dinding lubang bor dan casing diisi dengan campuran semen-bentonit (grout). Komposisi grout harus dirancang agar memiliki fleksibilitas dan kekuatan yang menyerupai karakter tanah di sekitarnya, sehingga casing dapat bergerak selaras dengan tanah sekitar.

Mengenal Piezometer: Pengukur Tekanan Air Pori Penentu Kestabilan

Jika inclinometer mendeteksi manifestasi fisik berupa pergerakan, maka piezometer mendeteksi salah satu pemicu utama dari pergerakan tersebut, yaitu tekanan hidrolis di dalam tanah.

Peran Penting Piezometer

Peningkatan kadar air tanah tidak hanya menambah beban massa lereng, tetapi yang lebih berbahaya adalah meningkatkan tekanan air pori. Berdasarkan prinsip mekanika tanah, peningkatan tekanan air pori akan menurunkan tegangan efektif tanah , yang secara langsung mereduksi kuat geser tanah. Ketika kuat geser tanah lebih kecil dari tegangan geser akibat gravitasi, kelongsoran tidak dapat dihindari.

Piezometer adalah instrumen yang dirancang untuk mengukur tekanan air pori maupun tinggi muka air tanah pada kedalaman spesifik di dalam lapisan tanah.

Jenis-Jenis Piezometer yang Sering Digunakan

1. Vibrating Wire Piezometer (VWP): Pilihan utama untuk proyek modern karena responsnya yang sangat cepat, akurat, dan data dapat ditransmisikan secara digital dari jarak jauh. Menggunakan prinsip perubahan frekuensi getaran kawat akibat tekanan air pada diafragma.
2. Piezometer Standpipe (Casagrande): Menggunakan pipa berlubang dengan ujung filter. Pengukuran dilakukan secara manual menggunakan water level meter. Namun memiliki time lag (jeda waktu respons) yang lebih lama dibanding tipe elektronik.

Prosedur Instalasi Piezometer

Sama halnya dengan alat ukur deformasi, instalasi piezometer menuntut ketelitian tinggi agar data yang dihasilkan valid:

• Penentuan Posisi Filter: Ujung sensor atau zona filter ditempatkan tepat pada lapisan akuifer atau zona lemah yang ingin dipantau tekanan airnya.
• Zona Sand Pocket: Area di sekeliling filter diisi dengan pasir bersih (sand pocket) untuk memfasilitasi aliran air menuju sensor.
• Bentonite Seal: Di atas zona pasir, lubang bor harus disumbat menggunakan pelet bentonit (bentonite seal) untuk mengisolasi zona pengukuran dari pengaruh air permukaan atau rembesan dari lapisan atasnya.
• Backfilling: Sisa lubang bor ke atas diisi kembali dengan campuran grout semen-bentonit.

Sinergi Terintegrasi: Mengapa Kedua Instrumen Harus Dikombinasikan?

Menggunakan hanya satu jenis instrumen dalam manajemen risiko longsor sering kali memberikan gambaran yang parsial dan kurang akurat. Integrasi antara data inclinometer dan piezometer menciptakan sistem pemantauan komprehensif yang bersifat kausalitas (sebab-akibat).

FAQ: Pertanyaan Umum Seputar Alat Instrumentasi Geoteknik

Kesimpulan

Penerapan instrumentasi geoteknik yang komprehensif melalui integrasi inclinometer dan piezometer bukan lagi sekadar pemenuhan regulasi, melainkan instrumen investasi krusial dalam mitigasi risiko bencana. Langkah penanganan preventif yang berbasis pada validitas data terbukti jauh lebih ekonomis dan efisien dibandingkan biaya pemulihan pasca-longsor yang mencakup kerugian material, waktu proyek yang tertunda, hingga potensi hilangnya nyawa manusia.
