Mengapa Holiday Testing Penting untuk Pipeline?

Infrastruktur pipa (pipeline) merupakan bagian utama dalam industri minyak, gas, kimia, hingga pengolahan air bersih. Mengalirkan komoditas bertekanan tinggi melintasi berbagai medan ekstrim—mulai dari dasar laut hingga bawah tanah—menuntut sistem perlindungan aset yang tidak boleh gagal. Salah satu benteng pertahanan utama terhadap korosi adalah pelapisan pelindung (protective coating). Namun, seberapa tebalnya material coating yang diaplikasikan, celah mikroskopis tetap bisa tercipta. Di sinilah metode inspeksi yang dikenal sebagai holiday testing memegang peranan yang sangat penting.

Proses pengujian ketebalan dan kontinuitas pelapis ini memastikannya bebas dari diskontinuitas yang berpotensi memicu bencana korosi skala besar. Tanpa inspeksi yang akurat, keretakan sekecil jarum dapat berujung pada kebocoran, kerugian finansial, hingga dampak lingkungan yang serius.

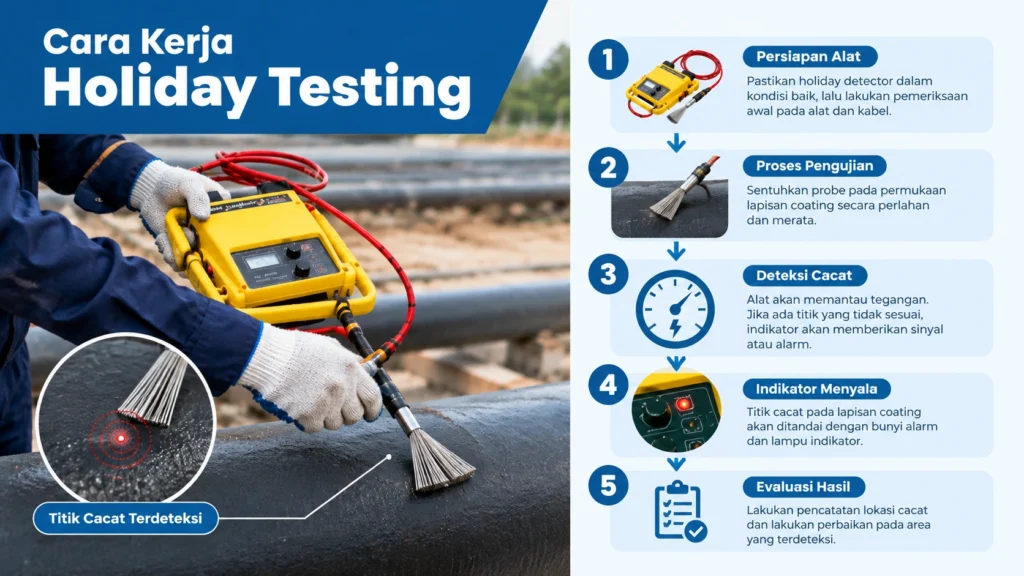

Apa Itu Holiday Testing dan Bagaimana Cara Kerja Metodenya?

Memahami istilah teknis dalam pemeliharaan industri membantu kita melihat pentingnya prosedur ini. Secara mendasar, holiday testing adalah metode inspeksi non-destruktif (non-destructive testing atau NDT) yang dirancang untuk mendeteksi lubang jarum (pinholes), retakan halus, kantong udara (voids), atau area tipis pada lapisan pelindung logam yang tidak terlihat oleh mata telanjang. Dalam dunia teknik korosi, cacat mikroskopis pada lapisan ini biasa disebut sebagai “holiday”.

Prinsip kerja holiday test didasarkan pada sifat isolasi listrik dari bahan coating. Sebagian besar bahan pelindung seperti epoxy, polyethylene, atau polyurethane merupakan isolator listrik yang baik, sementara substrat pipa di bawahnya (seperti baja) bersifat konduktif.

Prosedur ini memanfaatkan alat khusus bernama holiday detector. Saat elektroda alat dialirkan di atas permukaan coating, arus listrik dialirkan dengan tegangan tertentu. Jika lapisan dalam kondisi sempurna, tidak ada arus yang menembus ke substrat logam. Namun, jika elektroda melewati area yang cacat atau bocor, arus listrik akan melompati celah tersebut menuju pipa baja, melengkapi sirkuit listrik dan memicu alarm suara atau visual pada alat penguji.

Jenis-Jenis Metode Holiday Test Coating

Penerapan pengujian harus disesuaikan dengan jenis dan ketebalan coating yang digunakan pada jaringan pipa. Secara umum, penguji membagi metode ini menjadi dua kategori utama berdasarkan tingkat voltase yang digunakan.

1. High Voltage Holiday Testing (Dry Sponge Method)

Metode bertekanan tinggi ini diaplikasikan pada lapisan coating yang tebal, biasanya di atas 500 mikron (0,5 mm).

• Prinsip: Menggunakan tegangan listrik searah (DC) atau pulsa tinggi, mulai dari beberapa ratus volt hingga puluhan kilovolt (30 kV atau lebih), disesuaikan dengan ketebalan lapisan sesuai standar internasional.
• Aplikasi: Sangat cocok untuk holiday test pipa jaringan bawah tanah atau bawah laut yang dilapisi coal tar enamel, fusion-bonded epoxy (FBE), atau polyethylene (3LPE/3LPP).

2. Low Voltage Holiday Testing (Wet Sponge Method)

Metode bertekanan rendah ini dirancang khusus untuk pelapis tipis dengan ketebalan di bawah 500 mikron.

• Prinsip: Menggunakan tegangan rendah (biasanya 9V – 90V DC) dengan bantuan spons basah yang dibasahi larutan air dan zat pembasah (wetting agent).
• Aplikasi: Digunakan pada bagian internal tangki, pipa jaringan distribusi ringan, atau coating awal (primer) sebelum penambahan lapisan berikutnya.

Dampak Cacat Pelapis (Holiday) Jika Dibiarkan Tanpa Inspeksi

Aset pipa yang ditanam di bawah tanah atau terendam air laut secara konstan berinteraksi dengan lingkungan elektrolit (tanah lembap, air asin, mineral asam). Ketika terjadi cacat pelapis kecil yang terlewatkan, proses degradasi material akan terakselerasi dengan cepat melalui mekanisme korosi lokal.

Berikut adalah beberapa dampak jika holiday test tidak dilakukan:

Dengan melakukan pengujian secara berkala dan menyeluruh di tahap instalasi, potensi kegagalan struktur akibat korosi dapat ditekan hingga mendekati nol.

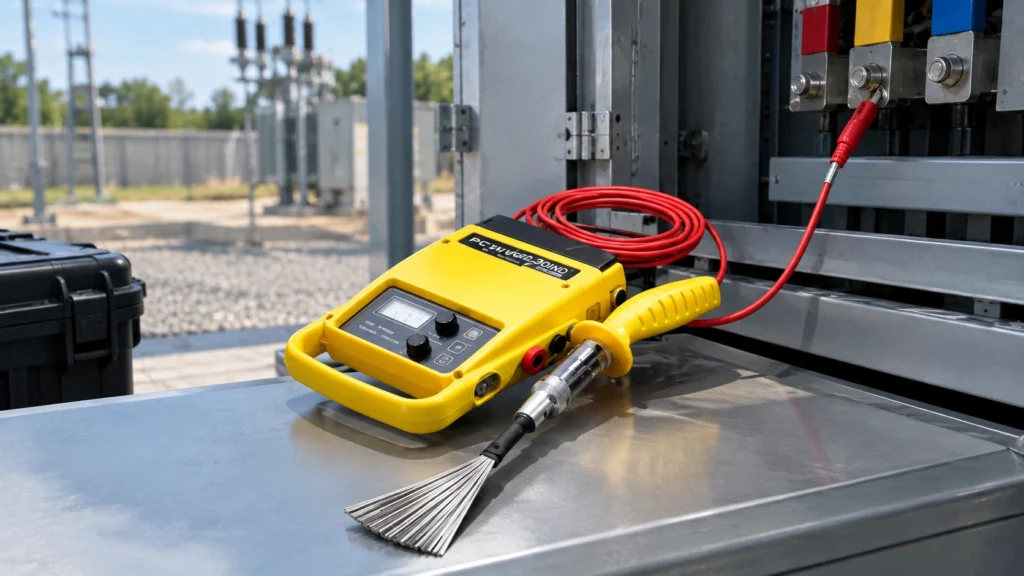

Mengapa Holiday Testing Sangat Penting dalam Pipeline Integrity Management?

Integritas pipa bukan sekadar masalah teknis; ini mencakup aspek keselamatan kerja, kepatuhan hukum, dan efisiensi finansial jangka panjang. Berikut adalah alasan utama mengapa inspeksi ini menjadi standar wajib dalam industri manufaktur dan minyak/gas.

1. Memastikan Perlindungan Korosi Maksimal

Pelapis pelindung dirancang untuk mengisolasi logam dari elemen luar. Tanpa pengujian ini, tidak ada jaminan bahwa pelapisan di lapangan bebas dari cacat mikroskopis yang terjadi selama proses pengangkutan, pengelasan sambungan (field joint), atau penimbunan tanah (backfilling).

2. Menghemat Biaya Perbaikan dan Downstream Losses

Biaya melakukan inspeksi di awal sangat kecil jika dibandingkan dengan biaya perbaikan pipa bawah tanah yang mengalami kebocoran. Kerugian akibat penghentian operasional (downtime), hilangnya komoditas yang mengalir, hingga klaim pencemaran lingkungan jauh melampaui investasi peralatan uji non-destruktif.

3. Kepatuhan Terhadap Standar Industri Internasional

Prosedur pengujian pipa wajib memenuhi regulasi ketat dari lembaga standar global, antara lain:

• NACE SP0188 / AMPP: Standar pengujian diskontinuitas pada lapisan pelindung baru pada substrat konduktif.
• ASTM G62: Metode uji standar untuk mendeteksi holiday pada pelapis pipa.
• ISO 21809: Spesifikasi internasional untuk sistem transportasi pipa di industri minyak dan gas bumi.

Langkah-Langkah Pelaksanaan Holiday Test yang Efektif

Agar inspeksi memberikan hasil akurat tanpa merusak lapisan pelindung yang diuji, tim Quality Control (QC) harus mengikuti alur kerja sistematis.

1. Persiapan Permukaan: Pastikan permukaan coating benar-benar bersih, kering, dan bebas dari minyak, debu, atau kelembapan berlebih. Kelembapan di permukaan dapat menyebabkan loncatan arus palsu (flashover).
2. Kalibrasi Alat Uji: Atur tegangan pada alat pengukur sesuai dengan rumus rekomendasi standar (misalnya berdasarkan ketebalan nominal pelapis). Lakukan kalibrasi di tempat sebelum pengujian dimulai.
3. Grounding yang Tepat: Hubungkan kabel ground alat langsung ke substrat logam pipa yang terbuka tanpa lapisan. Grounding yang buruk membuat sirkuit tidak tertutup sehingga indikator alarm tidak akan berfungsi.
4. Proses Pemindaian (Scanning): Gerakkan elektroda (berupa sikat kawat, rolling spring, atau spons) di sepanjang permukaan pipa dengan kecepatan konsisten (biasanya tidak melebihi 0,3m/Detik).
5. Penandaan dan PerbaikanJika alarm berbunyi, tandai area tersebut secara presisi. Tim perbaikan akan menambal area cacat (patching) sebelum diuji ulang hingga dinyatakan lolos inspeksi.

Solusi Peralatan Pengujian Terbaik dari PT Samudra Teknik Solusindo

Keberhasilan pengujian sangat bergantung pada keandalan dan akurasi perangkat pengukur yang digunakan oleh teknisi di lapangan. Untuk menjawab kebutuhan inspeksi berkualitas tinggi di industri Indonesia, PT Samudra Teknik Solusindo menyediakan instrumen uji terdepan: PCWI DC30IND Compact 30kV DC Porosity Detector Industrial Kit.

Peralatan holiday test coating berteknologi tinggi ini dirancang khusus untuk mendeteksi diskontinuitas serta mengukur integritas lapisan pelindung pada berbagai material konduktif dengan akurasi maksimal.

Keunggulan utama PCWI DC30IND Industrial Kit:

• Rentang Tegangan Luas & Presisi: Mampu menghasilkan tegangan keluaran hingga 30kV DC yang dapat diatur secara presisi, menjadikannya ideal untuk menguji lapisan tipis maupun coating sangat tebal pada pipa baja industri.
• Desain Ringkas & Ergonomis (Compact Kit): Dirancang ringan dan portabel sehingga memudahkan mobilitas teknisi saat melakukan pemeriksaan di medan lapangan yang sulit, seperti area konstruksi jaringan pipa onshore maupun offshore.
• Fitur Keamanan Terintegrasi: Dilengkapi dengan sistem alarm audio dan visual yang sangat jelas saat mendeteksi kebocoran arus, serta fitur keselamatan tinggi untuk melindungi operator dari bahaya sengatan listrik bertegangan tinggi.
• Daya Tahan Tinggi untuk Lingkungan Ekstrim: Casing instrumen dirancang kokoh (industrial-grade), tahan terhadap guncangan dan kondisi lingkungan industri yang keras.
• Aksesori Industri Lengkap: Paket Industrial Kit sudah mencakup berbagai pilihan elektroda (seperti brass brush dan flexible spring) serta kabel grounding berkualitas tinggi yang siap langsung digunakan di lokasi proyek.

FAQ: Seputar Holiday testing Untuk Pipeline

Kesimpulan

Pengujian kontinuitas pelapis melalui holiday testing bukanlah sekadar pelengkap dokumen administrasi, melainkan langkah krusial dalam menjamin keamanan, efisiensi, dan masa pakai jaringan pipa industri. Mengabaikan cacat sekecil apa pun pada coating dapat mengakibatkan kerugian finansial yang dahsyat dan resiko kegagalan struktur di masa depan.

Dengan menerapkan standar inspeksi yang tepat serta memanfaatkan peralatan handal seperti holiday test detector berkualitas dari pembuat terpercaya, pengelola aset dapat memastikan jaringan pipa beroperasi secara optimal bebas dari ancaman korosi.
