Dalam pembangunan gedung bertingkat, khususnya yang memiliki basement dalam, aspek keselamatan dan stabilitas tanah menjadi perhatian utama. Salah satu alat yang berperan penting dalam memastikan keamanan struktur selama proses konstruksi adalah inclinometer. Alat ini digunakan untuk memantau pergerakan tanah secara akurat, sehingga potensi resiko dapat dideteksi lebih awal.
Basement pada gedung tinggi umumnya dibangun dengan metode galian dalam yang beresiko tinggi terhadap pergeseran tanah, deformasi dinding penahan, hingga kegagalan struktur. Oleh karena itu, penggunaan inclinometer bukan sekadar pelengkap, melainkan bagian penting dari sistem monitoring geoteknik yang mendukung keberhasilan proyek konstruksi secara keseluruhan.
Apa Itu Inclinometer dan Fungsinya dalam Proyek Konstruksi?
Inclinometer adalah alat ukur yang digunakan untuk mendeteksi perubahan kemiringan atau pergerakan lateral tanah di bawah permukaan. Alat ini biasanya dipasang di dalam pipa casing yang ditanam vertikal ke dalam tanah atau struktur tertentu.
Fungsi utama inclinometer dalam proyek konstruksi diantaranya adalah:
- Memantau pergerakan tanah secara horizontal
Inclinometer mampu mendeteksi perubahan posisi tanah dalam skala kecil sekalipun, yang tidak dapat dilihat secara kasat mata. - Mengidentifikasi potensi longsor atau kegagalan struktur
Data dari inclinometer membantu engineer dalam mengantisipasi pergeseran tanah yang dapat membahayakan konstruksi. - Mengevaluasi kinerja struktur penahan tanah
Dinding penahan seperti diaphragm wall atau sheet pile perlu dimonitor secara berkala untuk memastikan stabilitasnya tetap terjaga.
Tantangan Geoteknik pada Proyek Basement Gedung Tinggi
Pembangunan basement gedung tinggi memiliki kompleksitas geoteknik yang jauh lebih tinggi dibandingkan konstruksi biasa. Hal ini disebabkan oleh kedalaman galian, kondisi tanah, serta aktivitas dengan lingkungan sekitar.
Beberapa tantangan utama yang sering dihadapi dalam pengerjaan proyek basemant adalah:
a. Tekanan Tanah dan Air Tanah
Semakin dalam galian, semakin besar tekanan lateral dari tanah dan air tanah yang bekerja pada dinding penahan. Jika tidak dikontrol dengan baik, tekanan ini dapat menyebabkan deformasi atau bahkan runtuhnya struktur.
b. Resiko Pergerakan Tanah
Penggalian tanah dapat mengganggu keseimbangan alami tanah di sekitarnya. Hal ini berpotensi menyebabkan pergerakan lateral yang berdampak pada bangunan di sekitar proyek.
c. Kondisi Tanah yang Berbeda
Lapisan tanah yang heterogen, seperti kombinasi antara tanah lunak dan keras, dapat menimbulkan respon yang berbeda terhadap beban dan galian.
d. Pengaruh terhadap Struktur Sekitar
Proyek basement sering berada di area perkotaan yang padat. Pergerakan tanah sedikit saja dapat mempengaruhi pondasi bangunan di sekitarnya.
e. Keterbatasan Ruang Kerja
Area proyek yang sempit menyulitkan penggunaan alat berat dan pemasangan sistem monitoring, sehingga dibutuhkan solusi yang efisien dan akurat.
Mengapa Inclinometer Penting dalam Monitoring Basement?
Penggunaan inclinometer dalam proyek basement bukan tanpa alasan. Alat ini memberikan kontribusi signifikan dalam menjaga keamanan dan keberhasilan konstruksi.
Berikut adalah beberapa alasan mengapa penggunaan alat inclinometer sangat penting:
a. Mendeteksi Pergerakan Tanah
Inclinometer mampu memberikan data perubahan posisi tanah secara berkala. Dengan demikian, setiap indikasi pergerakan dapat segera diketahui sebelum berkembang menjadi masalah serius.
b. Monitoring Stabilitas Dinding Penahan
Struktur seperti diaphragm wall atau secant pile berfungsi menahan tekanan tanah. Inclinometer membantu memastikan bahwa struktur tersebut tetap berada dalam batas deformasi yang aman.
c. Validasi Desain Geoteknik
Data aktual dari lapangan dapat digunakan untuk memverifikasi rancangan desain yang telah dibuat sebelumnya. Jika terdapat perbedaan signifikan, maka desain dapat segera disesuaikan.
d. Mengurangi Resiko Kegagalan Konstruksi
Dengan pemantauan yang akurat, potensi kegagalan dapat diminimalkan. Hal ini tidak hanya meningkatkan keselamatan, tetapi juga mengurangi biaya perbaikan.
Jenis Inclinometer yang Digunakan pada Proyek Basement
Dalam praktiknya, terdapat beberapa jenis inclinometer yang digunakan sesuai dengan kebutuhan proyek. Berikut adalah beberapa jenis inclinometer yang cocok digunakan:

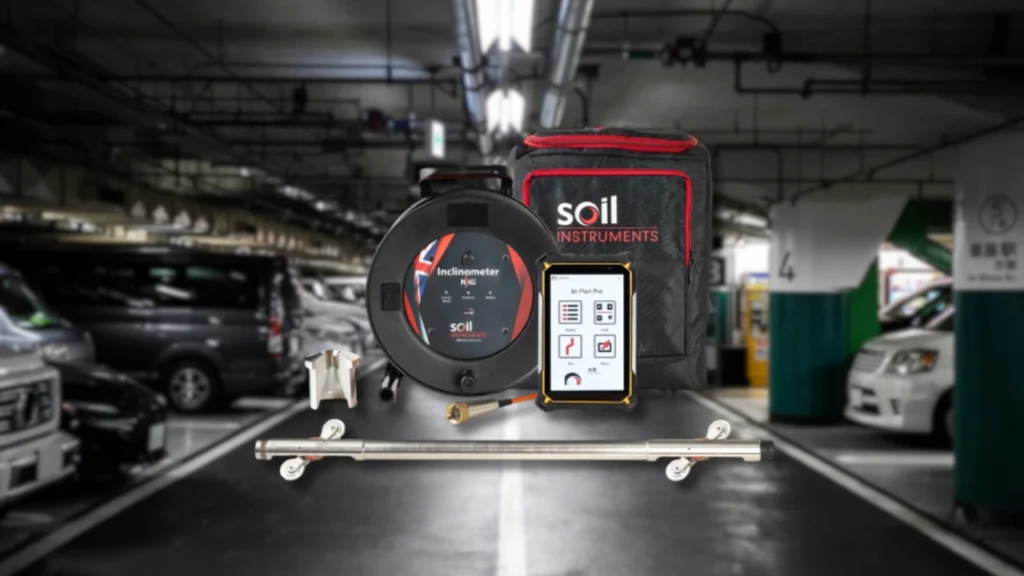

a. Portable Inclinometer
Portable inclinometer merupakan alat ukur kemiringan yang digunakan secara manual dengan bantuan probe yang dimasukkan ke dalam casing inclinometer di dalam borehole. Pengukuran dilakukan secara berkala oleh operator untuk mengetahui perubahan posisi tanah dari waktu ke waktu. Sistem ini umumnya digunakan pada proyek dengan kebutuhan monitoring periodik atau sebagai tahap awal sebelum menggunakan sistem yang lebih kompleks.
Keunggulan utama portable inclinometer terletak pada fleksibilitas penggunaannya serta biaya yang relatif lebih terjangkau. Namun, karena tidak bersifat real-time, data yang diperoleh sangat bergantung pada jadwal pengukuran dan konsistensi operator di lapangan.
b. In-Place Inclinometer
In-place inclinometer adalah sistem monitoring yang dipasang secara permanen di dalam casing dengan sensor yang ditempatkan pada titik-titik tertentu sepanjang kedalaman. Sensor tersebut akan merekam pergerakan tanah secara kontinu tanpa perlu dilepas atau dipindahkan.
Keunggulan sistem ini adalah kemampuannya dalam menyediakan data yang lebih konsisten dan mendekati real-time, sehingga sangat cocok untuk proyek basement dengan tingkat resiko tinggi. Meski demikian, biaya instalasi dan perawatan cenderung lebih besar dibandingkan sistem portable.
c. Automated Inclinometer System
Automated inclinometer system merupakan pengembangan dari in-place inclinometer yang telah terintegrasi dengan teknologi digital dan sistem komunikasi data. Alat ini mampu mengirimkan hasil monitoring secara otomatis ke server atau platform berbasis cloud, sehingga data dapat diakses kapan saja.
Sistem ini sangat efektif untuk proyek skala besar yang membutuhkan pengawasan intensif dan respon cepat terhadap perubahan kondisi tanah. Meskipun harga awalnya cukup tinggi, keunggulan dalam efisiensi monitoring dan akurasi data menjadikannya pilihan yang semakin banyak digunakan dalam proyek konstruksi modern.
Metode Pemasangan Inclinometer pada Area Basement
Pemasangan inclinometer harus dilakukan dengan metode yang tepat agar data yang dihasilkan akurat dan dapat digunakan. Berikut adalah rincian pemasangan alat pada area basement:
- Pengeboran Lubang (Borehole)
Lubang dibuat hingga kedalaman tertentu sesuai dengan desain monitoring. Kedalaman ini biasanya melewati zona yang diperkirakan mengalami pergerakan. - Instalasi Casing Inclinometer
Pipa casing dipasang ke dalam lubang bor. Casing ini memiliki alur khusus sebagai jalur probe atau sensor. - Pengisian Grouting
Ruang antara casing dan tanah diisi dengan material grout untuk memastikan casing terikat dengan baik pada tanah sekitarnya. - Penentuan Arah Pengukuran
Orientasi casing harus disesuaikan dengan arah pergerakan tanah yang ingin dipantau, biasanya sejajar dengan arah gaya utama. - Kalibrasi Awal
Setelah instalasi, dilakukan pengukuran awal sebagai baseline untuk perbandingan data selanjutnya. - Monitoring Berkala
Pengukuran dilakukan secara rutin sesuai jadwal, baik secara manual maupun otomatis, tergantung jenis alat yang digunakan.
Hal yang perlu diperhatikan:
- Lokasi pemasangan harus strategis, terutama di area dengan potensi pergerakan tinggi
- Kedalaman harus mencakup zona kritis
- Instalasi harus dilakukan oleh tenaga ahli untuk menghindari kesalahan data
Pemasangan yang tidak tepat dapat menghasilkan data yang bias dan berpotensi menyesatkan analisis.
Kesimpulan
Dalam proyek basement gedung tinggi, resiko geoteknik merupakan tantangan yang tidak bisa dihindari. Pergerakan tanah, tekanan lateral, serta interaksi dengan lingkungan sekitar dapat mempengaruhi stabilitas konstruksi secara signifikan.
Di sinilah peran inclinometer menjadi sangat penting. Alat ini tidak hanya berfungsi sebagai alat ukur, tetapi juga sebagai sistem peringatan awal yang membantu para engineer dalam mengambil keputusan yang tepat.
