Mengenal Bore Pile dan Perannya sebagai Pondasi Bangunan

Pembangunan infrastruktur dan gedung bertingkat membutuhkan perencanaan teknis yang matang, terutama pada bagian dasar struktur. Beban elemen bangunan di atas tanah harus disalurkan dengan aman ke lapisan tanah keras agar tidak terjadi penurunan tanah (settlement) atau kegagalan struktural di masa depan. Di sinilah bore pile pondasi memegang peran penting sebagai salah satu metode pondasi dalam yang paling diandalkan dalam dunia konstruksi.

Secara umum, pemeliharaan stabilitas bangunan tinggi sangat bergantung pada pemilihan jenis pondasi yang tepat. Mengingat kondisi geologi tanah di setiap lokasi berbeda—mulai dari tanah lempung lunak, pasir, hingga batuan keras—penggunaan teknologi pengeboran tanah menawarkan solusi yang presisi, minim getaran, dan efisien. Artikel ini akan membahas secara menyeluruh mengenai bore pile, mekanisme kerjanya, keunggulan teknis, hingga jenis-jenis yang biasa digunakan di lapangan.

Apa Itu Bore Pile?

Untuk memahami konsep dasarnya, bore pile adalah jenis pondasi dalam yang berbentuk tabung silinder, dibuat dengan cara mengebor tanah terlebih dahulu hingga mencapai kedalaman tertentu yang telah ditentukan oleh perencana struktur. Setelah lubang bor terbentuk dan dibersihkan dari lumpur serta residu pengeboran, rangkaian besi tulangan (rebar cage) dimasukkan ke dalam lubang, diikuti dengan proses pengecoran beton cair.

Istilah ini kerap tertukar dengan sebutan bored pile, namun pada dasarnya merujuk pada metode penulangan dan pengecoran di tempat (cast-in-situ) yang sama. Metode ini berbeda secara mendasar dengan pondasi tiang pancang (driven pile). Jika tiang pancang diproduksi secara prefabrikasi di pabrik lalu ditancapkan ke dalam tanah menggunakan palu pemancang (hammer driver), maka pembuatan bore pile dilakukan langsung di lokasi proyek (on-site).

Proses pembuatan di tempat ini meminimalisasi getaran tanah di sekitar area konstruksi, sehingga sangat cocok diterapkan pada proyek pemukiman padat penduduk, kawasan perkotaan, atau pembangunan struktur baru yang berdampingan langsung dengan bangunan lama.

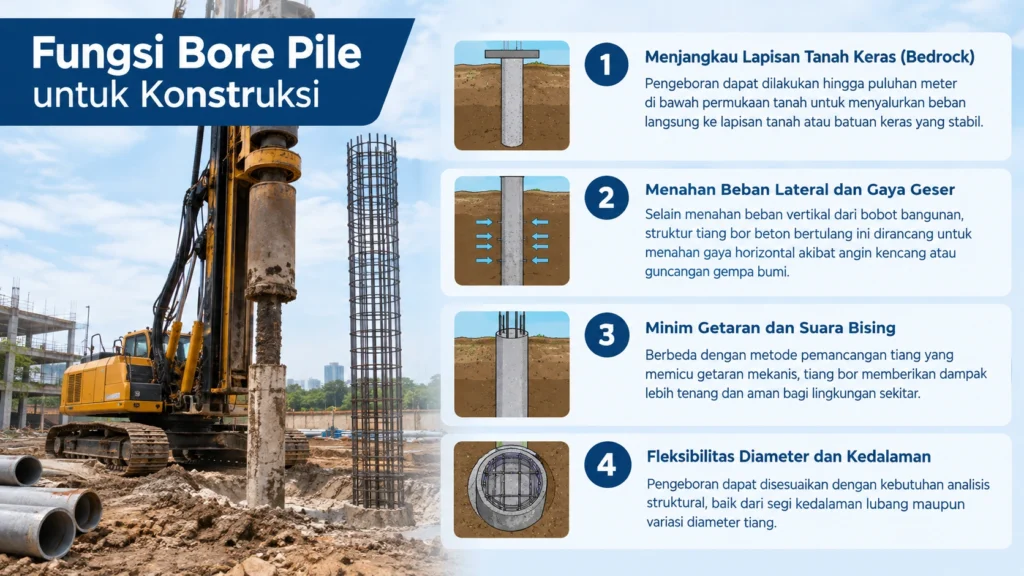

Mengapa Bore Pile Sangat Penting dalam Konstruksi?

Pondasi dangkal seperti pondasi tapak atau cakar ayam hanya mampu menahan beban struktur ringan hingga menengah pada kondisi tanah permukaannya yang cukup keras. Namun, ketika bangunan memiliki banyak lantai, membawa beban mati dan beban hidup yang sangat besar, atau berdiri di atas tanah dengan daya dukung (bearing capacity) yang rendah, pondasi dangkal tidak lagi memadai.

Penggunaan bore pile pondasi memberikan beberapa fungsi dan keunggulan teknis utama:

1. Menjangkau Lapisan Tanah Keras (Bedrock): Pengeboran dapat dilakukan hingga puluhan meter di bawah permukaan tanah untuk menyalurkan beban langsung ke lapisan tanah atau batuan keras yang stabil.
2. Menahan Beban Lateral dan Gaya Geser: Selain menahan beban vertikal dari bobot bangunan, struktur tiang bor beton bertulang ini dirancang untuk menahan gaya horizontal akibat angin kencang atau guncangan gempa bumi.
3. Minim Getaran dan Suara Bising: Berbeda dengan metode pemancangan tiang yang memicu getaran mekanis tinggi yang berpotensi meretakkan dinding bangunan tetangga, proses pengeboran jauh lebih tenang dan aman bagi lingkungan sekitar.
4. Fleksibilitas Diameter dan Kedalaman: Pengeboran dapat disesuaikan dengan kebutuhan analisis struktural, baik dari segi kedalaman lubang maupun variasi diameter tiang.

Proses Kerja Pemasangan Pondasi Bore Pile

Pelaksanaan pekerjaan di lapangan memerlukan ketelitian tinggi dan pengawasan dari teknisi sipil yang berpengalaman. Secara garis besar, tahapan pemasangan dibagi menjadi lima tahapan utama yaitu:

1. Persiapan Lapangan dan Pengukuran (Setting Out)

Sebelum alat berat diterjunkan, tim surveyor melakukan pengukuran titik-titik koordinat as tiang menggunakan alat theodolite atau Total Station berdasarkan gambar rencana struktur. Akurasi titik awal ini sangat penting agar kedudukan tiang presisi dan tidak terjadi pergeseran sumbu (eccentricity).

2. Pengeboran Tanah (Drilling Process)

Mobilisasi mesin bore pile dilakukan menuju titik yang telah ditentukan. Mata bor akan menggali tanah secara bertahap. Jika kondisi tanah mudah longsor atau berair, pelindung sementara berupa tabung baja (casing temporary) akan dipasang di bagian atas lubang bor. Pada kasus tanah yang sangat labil, cairan stabilisator seperti bentonite slurry atau polimer digunakan untuk menjaga tekanan hidrostatik dinding lubang bor agar tidak runtuh.

3. Pembersihan Lubang Bor (Cleaning)

Setelah kedalaman rencana tercapai, dasar lubang harus dibersihkan dari endapan lumpur, potongan tanah, atau air keruh. Kebersihan dasar lubang bor menentukan besarnya daya dukung tumpuan ujung (end-bearing capacity) tiang tersebut.

4. Pemasangan Keranjang Besi Tulangan (Rebar Cage)

Rangkaian besi beton yang telah dirakit sesuai spesifikasi teknis diangkat menggunakan kran (crane) lalu dimasukkan secara perlahan ke dalam lubang bor secara tegak lurus. Pengganjal (spacer) dipasang pada sisi luar keranjang besi untuk memastikan ketebalan selimut beton terjaga dengan baik.

5. Pengecoran Beton (Concreting with Tremie Pipe)

Pengecoran dilakukan menggunakan pipa tremie yang dimasukkan hingga mencapai dasar lubang. Pipa ini berfungsi mengalirkan adukan beton cair langsung ke bawah, mereset air atau cairan bentonite keluar dari lubang tanpa merusak campuran beton. Pengecoran dilakukan secara kontinyu sampai seluruh lubang terisi penuh oleh beton segar.

Jenis-Jenis Bore Pile Berdasarkan Alat dan Metode Kerja

Dalam praktiknya, terdapat beragam jenis jenis bore pile yang dikategorikan berdasarkan skala proyek, jenis alat yang digunakan, serta mekanisme pengeborannya. Pemilihan metode yang tepat akan memengaruhi efisiensi biaya dan waktu pelaksanaan.

Berikut adalah beberapa jenis jenis bore pile lengkap dengan penggunan metodenya:

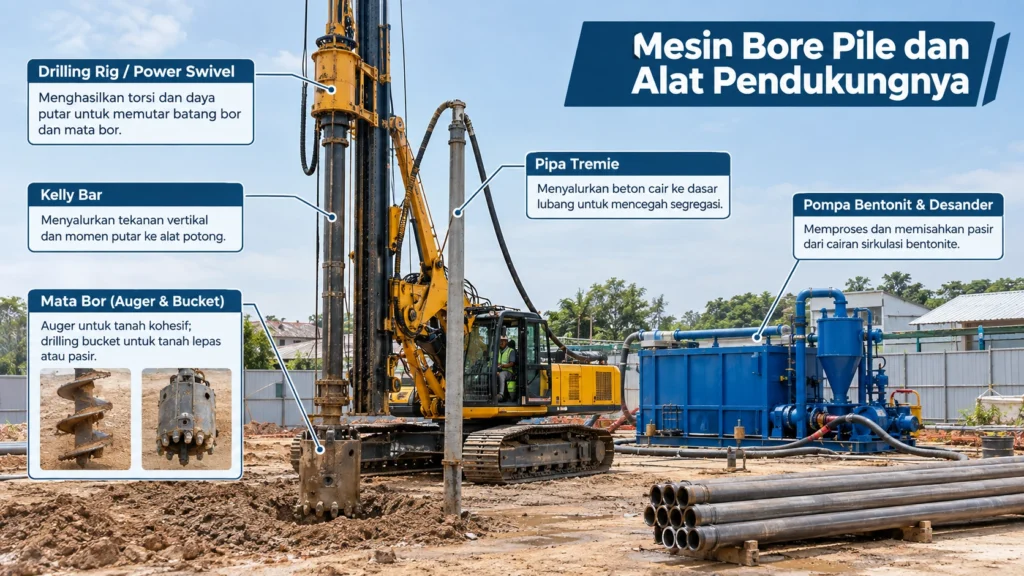

Mengenal Mesin Bore Pile dan Alat Pendukungnya

Keberhasilan pekerjaan pengeboran sangat ditentukan oleh keandalan mesin bore pile dan kelengkapan peralatan pendukung di lokasi konstruksi. Komponen-komponen mekanis utama meliputi:

• Drilling Rig / Power Swivel: Unit utama yang menghasilkan torsi dan daya putar untuk memutar batang bor (kelly bar) dan mata bor ke dalam tanah.
• Kelly Bar: Batang baja teleskopik yang menyalurkan tekanan vertikal dan momen putar dari mesin ke alat potong di dasar lubang.
• Mata Bor (Auger & Bucket): Auger digunakan untuk tanah lempung atau tanah kohesif, sedangkan drilling bucket digunakan untuk mengambil tanah lepas atau material pasir di bawah muka air tanah. Untuk batuan keras, digunakan core barrel atau rock auger berkuku karbida.
• Pipa Tremie: Pipa sambungan steel yang memandu aliran beton cair dari permukaan ke dasar lubang bor untuk mencegah segregasi material.
• Pompa Bentonit & Desander: Peralatan sirkuasi yang memproses dan memisahkan kandungan pasir dari cairan sirkulasi bentonite agar dapat digunakan kembali secara efisien.

Faktor Resiko dan Pengendalian Mutu (Quality Control)

Meskipun memiliki banyak keunggulan, metode pengeboran tiang di tempat memiliki resiko teknis yang harus dikontrol secara ketat. Beberapa masalah yang sering muncul di lapangan antara lain:

• Keruntuhan Dinding Lubang (Borehole Collapse): Terjadi akibat kelalaian penggunaan casing atau kurangnya viskositas cairan bentonite pada lapisan tanah pasiran.
• Penyempitan Diameter (Neckings): Terjadi ketika tekanan tanah lunak di sekeliling lubang mendesak adukan beton yang belum mengeras sepenuhnya.
• Segregasi Beton: Campuran semen dan agregat terpisah akibat kesalahan metode pengecoran atau kebocoran pada sambungan pipa tremie.
• Endapan Lumpur di Dasar Tiang (Soft Toe): Pembersihan dasar lubang yang tidak optimal menyebabkan terdapat lapisan tanah lunak di bawah tiang beton, yang mengurangi kapasitas dukung tumpuan ujung.

Oleh karena itu, pengawasan terhadap kualitas campuran beton (slump test tinggi sekitar 18 ± 2 cm), kontrol kedalaman pengeboran, dan pengujian integritas struktur secara berkala menjadi syarat mutlak dalam manajemen mutu konstruksi.

Pentingnya Pengujian Integritas dan Kekuatan Tiang (Pile Test)

Setelah proses pembuatan tiang selesai dan beton mencapai umur matang, setiap tiang pondasi harus melalui proses verifikasi teknis untuk memastikan tidak ada cacat tersembunyi (void, penyempitan, atau retakan) serta memastikan daya dukung riil di lapangan telah memenuhi standar desain rekayasa.

PT Samudra Teknik Solusindo menyediakan jasa Uji pondasi (pile test) profesional untuk menguji integritas dan kekuatan tiang pondasi bangunan. Pengujian ini sangat penting untuk memberikan jaminan keamanan struktural sebelum proses pembangunan struktur atas (superstructure) dilanjutkan. Beberapa jenis pengujian yang umum dilakukan meliputi:

• Pile Integrity Test (PIT): Pengujian non-destruktif menggunakan gelombang sonik untuk mendeteksi kontinuitas fisik, perubahan diameter, atau retakan pada sepanjang badan tiang.
• High Strain Dynamic Pile Testing (PDA Test): Pengujian dinamis menggunakan beban tumbukan untuk mengukur kapasitas daya dukung tiang serta menggevaluasi transfer tegangan pada tiang.
• Static Loading Test: Pengujian pembebanan langsung menggunakan beban dongkrak hidrolik untuk mengukur penurunan tiang (settlement) secara aktual bawah beban kerja hingga beban pengujian maksimum.

FAQ: Seputar Metode Bore Pile

Kesimpulan

Bore pile pondasi merupakan teknologi rekayasa geoteknik yang fleksibel, andal, dan efektif untuk menopang berbagai jenis bangunan modern. Dengan kemampuan adaptasi yang tinggi terhadap beragam kondisi tanah serta dampak getaran yang minim terhadap lingkungan sekitar, metode ini menjadi pilihan utama dalam pembangunan gedung bertingkat, infrastruktur jembatan, dan fasilitas industri.

Keberhasilan penerapan sistem pondasi ini membutuhkan perencanaan desain yang akurat, pemilihan alat bor yang tepat, pelaksanaan konstruksi yang presisi, serta pengujian mutu (pile testing) yang ketat. Menginvestasikan perhatian dan pengawasan pada tahap pondasi adalah langkah paling krusial untuk menjamin keamanan, stabilitas, dan masa pakai bangunan dalam jangka panjang.
