Mengenal Struktur Jembatan dan Cara Memastikan Kondisinya Tetap Aman

Jembatan merupakan salah satu pencapaian rekayasa sipil terbesar yang memiliki peran penting dalam menghubungkan pusat ekonomi, memotong jarak geografis, dan memobilisasi manusia serta barang. Sebagai infrastruktur strategis, struktur jembatan menanggung beban yang sangat masif setiap harinya, mulai dari beban kendaraan yang melintas (beban hidup), berat sendiri bangunan (beban mati), hingga faktor lingkungan ekstrem seperti perubahan suhu, angin kencang, dan aktivitas seismik.

Mengingat fungsinya yang krusial dan resiko paparan lingkungan yang terus-menerus, pemahaman mendalam mengenai sistem arsitektur jembatan serta metode pemeliharaannya menjadi hal yang mutlak. Kegagalan struktural pada jembatan tidak hanya berdampak pada kerugian material yang besar dan lumpuhnya jalur logistik, tetapi juga mengancam keselamatan jiwa pengguna jalan. Oleh karena itu, artikel ini akan membahas mengenai komponen penyusun, klasifikasi, potensi kerusakan, hingga langkah konkret dalam menjaga keandalan infrastruktur ini agar tetap beroperasi secara optimal dan aman dalam jangka panjang.

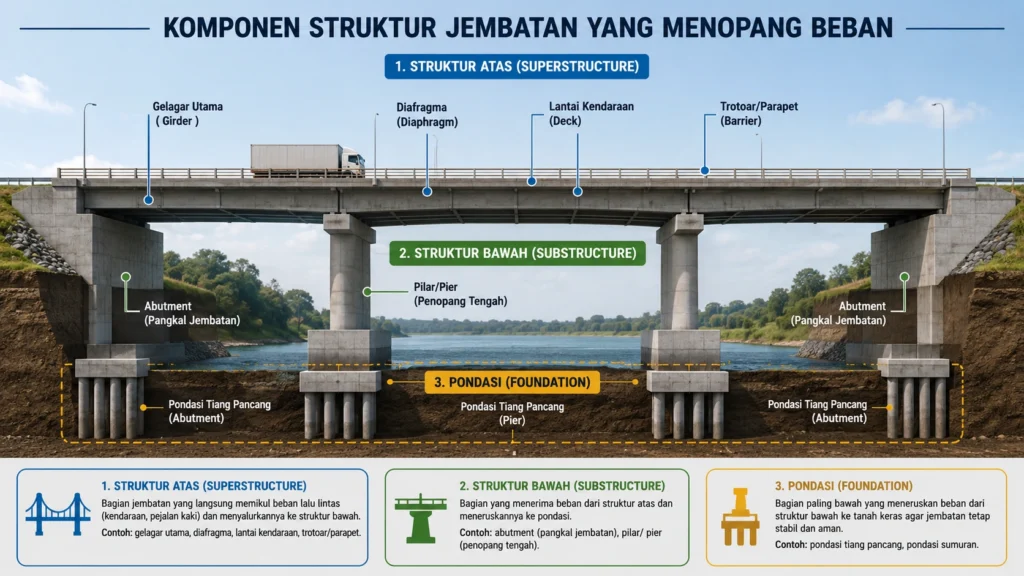

Komponen Struktur Jembatan yang Menopang Beban

Sebuah jembatan tidak dibangun dari satu kesatuan tunggal, melainkan integrasi dari berbagai elemen teknik yang saling bekerja sama untuk menyalurkan beban ke dalam tanah secara aman. Secara garis besar, komponen struktur jembatan dibagi menjadi dua bagian utama, yaitu struktur atas (superstructure) dan struktur bawah (substructure).

1. Struktur Atas (Superstructure)

Struktur atas adalah bagian jembatan yang langsung menerima beban lalu lintas kendaraan atau pejalan kaki. Komponen-komponen di bagian ini meliputi:

• Gelagar Utama (Girders): Balok besar yang membentang secara longitudinal untuk menyangga seluruh beban dari lantai kendaraan dan menyalurkannya ke bagian bawah.
• Lantai Jembatan (Bridge Deck): Permukaan tempat kendaraan melintas, biasanya terbuat dari beton bertulang, baja orthotropic, atau kayu khusus pada jembatan gantung.
• Sistem Pengaku (Bracing): Elemen diagonal atau transversal yang berfungsi menahan gaya lateral, seperti angin atau guncangan gempa, agar jembatan tidak mengalami deformasi puntir.
• Expansion Joint: Sambungan elastis yang memberikan ruang bagi material jembatan untuk memuai dan menyusut akibat perubahan suhu cuaca tanpa merusak beton atau baja.
• Perletakan (Bearings): Bantalan (biasanya terbuat dari karet elastomer atau logam) yang menjadi media perantara antara struktur atas dan bawah. Fungsinya adalah meredam getaran dan menyalurkan beban gelagar ke pilar.

2. Struktur Bawah (Substructure)

Struktur bawah bertugas menerima beban dari struktur atas dan meneruskannya secara merata ke lapisan tanah keras. Bagian ini terdiri dari:

• Abutment (Kepala Jembatan): Dinding penopang yang berada di kedua ujung jembatan. Fungsinya ganda, yaitu menahan beban vertikal dari bentang jembatan sekaligus menahan tekanan tanah lateral dari jalan pendekat (oprit).
• Pilar (Piers): Kolom penyangga vertikal yang berada di tengah-tengah bentang jembatan (jika jembatan memiliki lebih dari satu bentang). Pilar berfungsi membagi beban agar bentang tidak terlalu panjang.
• Pier Head (Kop Pilar): Bagian teratas dari pilar yang berfungsi sebagai dudukan bagi perletakan elastomer dan gelagar utama.

3. Pondasi (Foundation)

Pondasi adalah elemen paling bawah yang tertanam di dalam tanah atau air. Jenis pondasi yang digunakan sangat bergantung pada karakteristik geoteknis tanah di lokasi pembangunan. Beberapa jenis yang sering digunakan antara lain pondasi tiang pancang (driven piles), bored pile, atau pondasi sumuran (caisson) untuk tanah yang membutuhkan daya dukung kedalaman tinggi.

Jenis Struktur Jembatan Berdasarkan Karakteristik Desain

Teknologi konstruksi telah melahirkan berbagai bentuk arsitektur bentang bentangan yang disesuaikan dengan bentang geografis, kondisi topografi, serta anggaran biaya. Berikut adalah beberapa jenis struktur jembatan yang paling umum diterapkan di seluruh dunia:

Jembatan Balok (Beam Bridge)

Ini adalah bentuk jembatan yang paling sederhana dan paling ekonomis untuk bentang pendek hingga menengah. Prinsip kerjanya mengandalkan kekuatan lentur dari balok beton bertulang atau baja yang ditopang oleh abutment di kedua ujungnya. Jembatan tol layang di perkotaan sebagian besar menerapkan sistem ini menggunakan precast concrete girder.

Jembatan Rangka (Truss Bridge)

Jembatan ini memanfaatkan susunan elemen-elemen linear yang membentuk jaringan segitiga. Karena bentuk segitiga merupakan struktur yang sangat stabil dalam menahan gaya tekan (compression) dan gaya tarik (tension), jembatan rangka mampu menutup bentang yang lebih panjang daripada jembatan balok biasa dengan penggunaan material baja yang relatif efisien.

Jembatan Pelengkung (Arch Bridge)

Memiliki ciri khas bentuk melengkung yang estetik dan aerodinamis. Desain pelengkung bekerja dengan cara mengubah beban vertikal menjadi gaya tekan aksial di sepanjang busur jembatan, lalu menyalurkannya langsung ke tanah melalui penyangga di ujung-ujungnya. Sifat beton dan batu alam yang sangat kuat menahan gaya tekan membuat material ini sangat cocok untuk arch bridge.

Jembatan Kabel Terpancang (Cable-Stayed Bridge)

Untuk bentang yang sangat panjang, sistem kabel terpancang sering menjadi pilihan utama. Lantai jembatan langsung digantung menggunakan kabel-kabel baja bertegangan tinggi yang dihubungkan ke menara pilon sentral. Gaya vertikal diubah menjadi gaya tarik pada kabel dan gaya tekan vertikal pada pilon.

Jembatan Gantung (Suspension Bridge)

Merupakan raja dari segala jembatan bentang panjang. Berbeda dengan cable-stayed, jembatan gantung menggunakan kabel utama melengkung raksasa yang melewati bagian atas menara, di mana ujung-ujungnya ditanamkan secara kuat pada blok angkur di daratan. Lantai jembatan kemudian digantung secara vertikal menggunakan kabel suspender dari kabel utama tersebut.

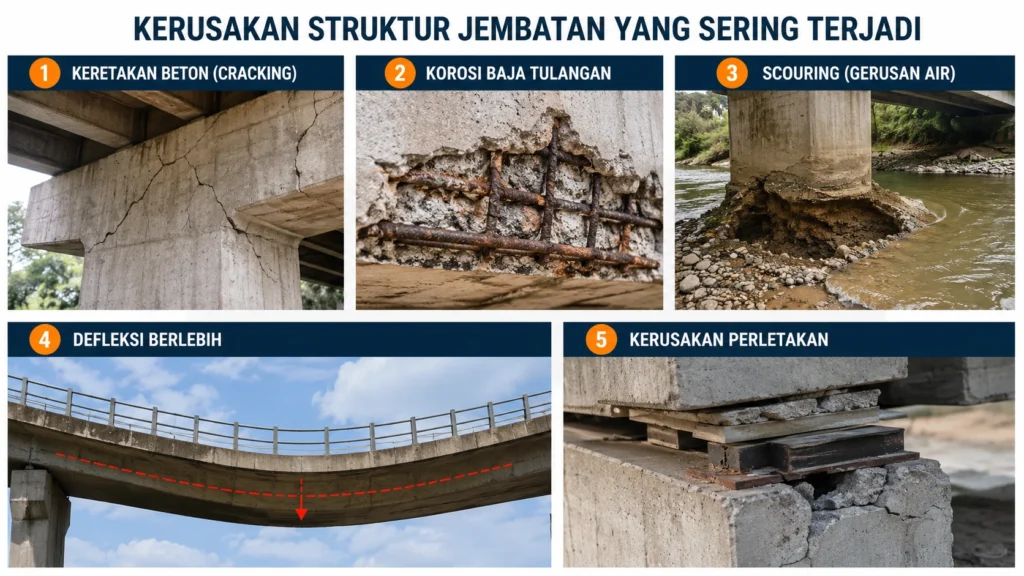

Kerusakan Struktur Jembatan yang Sering Terjadi

Seiring berjalannya waktu, kombinasi antara beban mekanis berulang (fatigue) dan paparan lingkungan dapat memicu degradasi material. Mengidentifikasi gejala kerusakan struktur jembatan sejak dini sangat penting untuk mencegah keruntuhan katastrofik.

Berikut adalah beberapa anomali dan degradasi yang paling sering dijumpai di lapangan:

Pentingnya Inspeksi Jembatan Secara Berkala

Untuk memastikan struktur tetap berada dalam kondisi layak fungsi, diperlukan sebuah sistem manajemen jembatan yang terstruktur melalui aktivitas inspeksi jembatan. Proses evaluasi ini tidak boleh dilakukan secara acak, melainkan harus mengikuti regulasi dan standar teknis yang berlaku (seperti pedoman Kementerian PUPR atau standar internasional AASHTO).

Secara umum, terdapat tiga tahapan pemeriksaan yang dilakukan oleh tim ahli:

1. Inspeksi Rutin (Routine Inspection)

Pemeriksaan visual secara berkala yang dilakukan minimal satu atau dua kali dalam setahun. Tujuannya adalah memantau kondisi umum jembatan, memeriksa kebersihan drainase, memastikan tidak ada penyumbatan pada sambungan siar muai, serta mendeteksi dini adanya retak-retak rambut pada permukaan beton atau korosi awal pada tiang baja.

2. Inspeksi Detail (Detailed Inspection)

Pemeriksaan mendalam yang menjangkau seluruh elemen struktur jembatan dengan menggunakan alat bantu. Inspeksi detail ini bertujuan memberikan penilaian kondisi (condition rating) pada setiap komponen dari skala 0 (kondisi baru/baik) hingga 5 (runtuh/tidak berfungsi). Pada tahap ini, pengukuran dimensi keretakan dan uji kekerasan material mulai diterapkan.

3. Inspeksi Khusus (Special Inspection)

Pemeriksaan intensif yang dipicu oleh peristiwa tertentu, misalnya pasca terjadinya bencana alam (gempa bumi besar atau banjir bandang), adanya tabrakan kendaraan pada pilar, atau ketika jembatan menunjukkan indikasi kerusakan kritis pada komponen utama saat dilakukan inspeksi detail. Inspeksi khusus melibatkan pengujian non-destruktif (Non-Destructive Test) dan analisis forensik teknik sipil.

Metode Pengujian Mutu dan Struktur Jembatan

Dalam pelaksanaan audit kelaikan, tim insinyur mengombinasikan dua metode pengujian untuk mendapatkan data yang akurat mengenai kekuatan aktual material jembatan.

Pengujian Non-Destruktif (Non-Destructive Test / NDT)

Pengujian yang dilakukan tanpa merusak fisik atau estetika komponen bangunan. Metode ini sangat penting untuk mengevaluasi struktur eksisting tanpa menurunkan kapasitas beban:

• Hammer Test & Ultrasonic Pulse Velocity (UPV): Digunakan untuk menilai tingkat homogenitas, mendeteksi rongga udara internal, dan mengukur perkiraan kuat tekan beton aktual jembatan.
• Covermeter Test: Alat pemindai elektromagnetik untuk mengetahui posisi, kedalaman, dan diameter baja tulangan di dalam beton tanpa perlu membongkarnya.
• Uji Klorida dan Karbonasi: Mengukur kedalaman penetrasi zat asam dan garam yang berpotensi merusak lapisan pasif pelindung baja tulangan.

Pengujian Destruktif (Destructive Test / DT)

Pengujian yang memerlukan pengambilan sampel langsung dari badan jembatan. Metode yang paling umum adalah Core Drill, yaitu pengeboran silinder beton untuk mengambil sampel inti. Sampel tersebut kemudian dibawa ke laboratorium kalibrasi untuk diuji tekan menggunakan mesin Universal Testing Machine (UTM) guna mendapatkan nilai kekuatan mekanis yang absolut.

Structural Health Monitoring System (SHMS)

Pada jembatan modern berskala besar (seperti jembatan kabel atau gantung), pemeliharaan preventif ditingkatkan dengan memasang sistem SHMS. Sensor-sensor canggih seperti strain gauge (pengukur regangan), accelerometer (pengukur getaran), inclinometer (pengukur kemiringan), dan sensor suhu dipasang secara permanen di titik-titik kritis. Sensor ini mengirimkan data real-time ke pusat kendali, sehingga jika terjadi anomali pergerakan atau beban berlebih, sistem akan memberikan peringatan dini (early warning) sebelum kerusakan parah terjadi.

Solusi Profesional: Jasa Audit Struktur Jembatan Samudra Teknik Solusindo

Memastikan keselamatan infrastruktur jembatan membutuhkan keahlian teknis tingkat tinggi, peralatan mutakhir yang terkalibrasi, serta pemahaman regulasi keselamatan yang ketat. Penilaian yang keliru terhadap kondisi retakan atau korosi dapat berakibat fatal pada keandalan jangka panjang jembatan Anda.

Bagi instansi pemerintah, pengelola jalan tol, maupun perusahaan swasta yang membutuhkan kepastian kelaikan fungsi jembatan, Samudra Teknik Solusindo hadir sebagai mitra tepercaya. Kami menyediakan layanan komprehensif untuk Jasa Audit Struktur Jembatan yang didukung oleh tim teknik berpengalaman dan bersertifikasi keahlian khusus.

Layanan audit struktur kami meliputi:

• Pemeriksaan visual detail dan penilaian kondisi elemen jembatan.
• Pengujian NDT lengkap (Hammer Test, UPV, Rebar Scanning).
• Pengambilan sampel Core Drill dan uji laboratorium terakreditasi.
• Analisis kapasitas beban sisa (Load Rating Analysis) menggunakan perangkat lunak teknik sipil mutakhir.
• Rekomendasi metode perbaikan struktural (retrofitting, injeksi epoxy, atau perkuatan dengan Carbon Fiber Reinforced Polymer).

Bersama Samudra Teknik Solusindo, Anda akan mendapatkan laporan audit yang akurat, objektif, dan sah secara hukum untuk memastikan jembatan Anda aman, andal, dan memiliki usia pakai yang panjang.

FAQ: Pertanyaan Umum Struktur Jembatan

Kesimpulan

Struktur jembatan adalah mahakarya rekayasa yang dinamis dan membutuhkan perhatian berkelanjutan. Setiap komponen struktur jembatan, mulai dari lantai kendaraan, gelagar utama, hingga pondasi terdalam, memiliki peran integral dalam menjaga stabilitas keseluruhan sistem bentang. Adanya ancaman kerusakan struktur jembatan akibat faktor usia, beban berlebih, dan degradasi lingkungan menjadikan agenda inspeksi jembatan secara berkala sebagai prosedur yang tidak boleh diabaikan.
