Jembatan merupakan infrastruktur penting yang menopang aktivitas transportasi dan ekonomi. Karena setiap hari menanggung beban berat dari kendaraan serta pengaruh lingkungan, kondisi strukturnya perlu selalu dipantau. Salah satu alat penting untuk melakukan pemantauan ini adalah pressure cells, yaitu sensor yang digunakan untuk mengukur tekanan pada beton atau tanah di sekitar struktur jembatan.
Pada artikel kali ini, kita akan membahas apa itu pressure cells, cara kerjanya, mengapa alat ini penting, bagaimana penerapannya pada struktur beton jembatan, serta rekomendasi alat terbaik untuk masalah ini.
Apa Itu Pressure Cell?

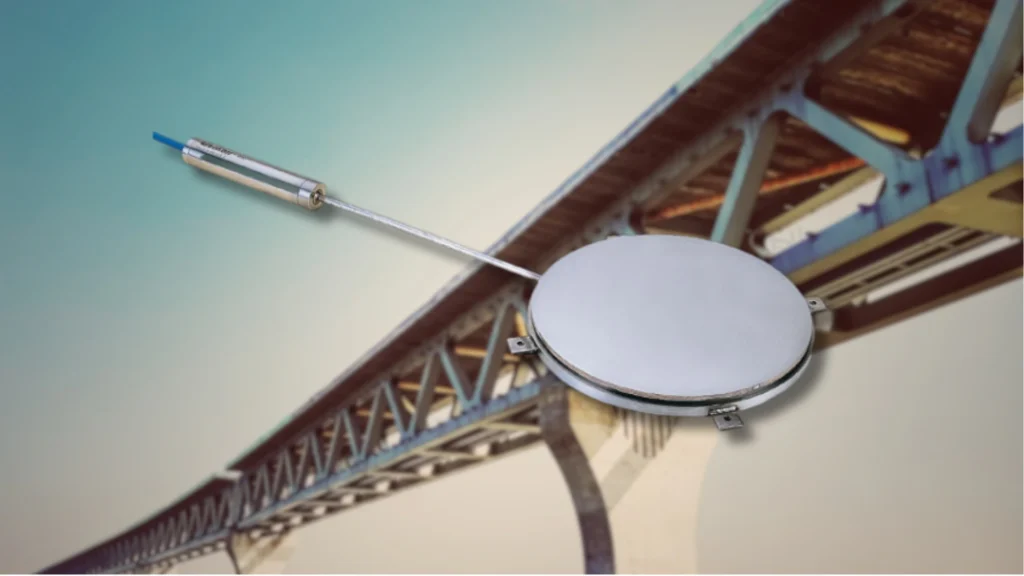

Pressure cells adalah alat pengukur tekanan yang digunakan untuk memantau tekanan tanah atau tekanan pada permukaan struktur, seperti beton dan baja. Bentuknya berupa dua plat logam tipis yang diisi cairan khusus (biasanya minyak tanpa udara) dan dihubungkan dengan sensor pengubah tekanan menjadi sinyal listrik. Ketika permukaan plat menerima tekanan, cairan di dalam alat ikut tertekan dan sensor akan mengubah tekanan tersebut menjadi data yang bisa dibaca melalui sistem pemantauan.
Ada beberapa jenis pressure cell, namun untuk pengukuran tekanan pada struktur beton jembatan biasanya digunakan tipe contact type (tipe kontak), yang memiliki bagian belakang lebih tebal sehingga hasil pengukurannya lebih akurat dan stabil.
Bagaimana Cara Kerja Pressure Cell?
Prinsip kerja pressure cell cukup sederhana namun sangat efektif. Ketika ada tekanan yang bekerja pada permukaan plat sensor, misalnya tekanan dari tanah, air, atau beban kendaraan, maka tekanan itu akan diteruskan ke cairan di dalam alat.
Cairan ini kemudian menyalurkan tekanan ke sensor utama di dalam pressure cell, biasanya berupa sensor getar (vibrating wire) atau sensor elektronik. Sensor tersebut akan mengubah perubahan tekanan menjadi sinyal yang bisa dibaca oleh perangkat perekam data (data logger). Hasil pembacaan tekanan biasanya ditampilkan dalam satuan kilopascal (kPa) atau psi, tergantung sistem yang digunakan.
Mengapa Pressure Cell Itu Penting?
Penggunaan pressure cell sangat penting terutama dalam proyek besar seperti jembatan beton. Berikut alasan utamanya:
a. Memverifikasi hasil perhitungan desain
Saat merancang jembatan, insinyur biasanya memperkirakan tekanan tanah atau beban struktur berdasarkan rumus dan asumsi. Namun kondisi di lapangan bisa berbeda. Pressure cell membantu memverifikasi apakah tekanan yang terjadi sesuai dengan hasil perhitungan atau tidak.
b. Mendeteksi perubahan tekanan
Dengan pemasangan pressure cell, perubahan tekanan akibat pergerakan tanah, beban kendaraan berat, atau penurunan pondasi bisa dideteksi lebih cepat. Data ini sangat berguna untuk mencegah kerusakan lebih lanjut pada struktur jembatan.
c. Menilai efek suhu dan beban lalu lintas
Tekanan pada struktur jembatan bisa berubah karena suhu lingkungan atau intensitas lalu lintas. Dengan alat ini, kita dapat mengetahui bagaimana jembatan bereaksi terhadap perubahan tersebut.
d. Mendukung perawatan berbasis data
Pressure cell memungkinkan sistem pemantauan berbasis kondisi (condition-based maintenance). Artinya, perawatan dilakukan berdasarkan data tekanan aktual, bukan sekadar jadwal rutin. Ini membuat perawatan lebih efisien, hemat biaya, dan tepat waktu.
Pemanfaatan Pressure Cell pada Struktur Beton Jembatan
Pressure cells memiliki banyak peran dalam pembangunan dan pemantauan jembatan. Berikut beberapa contohnya:
a. Mengukur tekanan tanah di belakang abutment (dinding penahan jembatan)
Saat proses konstruksi, dinding abutment jembatan menahan tekanan dari tanah di belakangnya. Dengan memasang pressure cell pada dinding beton, insinyur dapat memantau tekanan yang timbul akibat beban tanah dan aktivitas kendaraan di atas jembatan. Data ini membantu memastikan bahwa struktur dinding tetap aman dan tidak melebihi batas tekanan yang diperbolehkan.
b. Memantau tekanan pada sambungan antara beton dan pondasi
Pada jembatan yang menggunakan sistem balok pracetak atau jembatan integral, pressure cell bisa dipasang di antara sambungan balok dan pondasi. Tujuannya adalah untuk mengukur distribusi tekanan akibat beban kendaraan, getaran, atau penurunan tanah di bawah pondasi.
c. Pemantauan selama proses pengecoran beton
Selama proses pengecoran dan pengerasan beton, tekanan internal dapat berubah karena berat beton cair dan proses pemuaian atau penyusutan. Pressure cell membantu memantau tekanan sementara ini untuk mencegah retakan atau deformasi.
d. Mengevaluasi hasil perbaikan struktur
Setelah dilakukan perbaikan atau penguatan struktur jembatan, pressure cell dapat digunakan untuk mengevaluasi efektivitas tindakan tersebut. Data tekanan sebelum dan sesudah perbaikan akan menunjukkan seberapa besar peningkatan kekuatan struktur yang diperoleh.
Rekomendasi Alat yang Cocok untuk Pengukuran Struktur Beton dan Jembatan
GEOKON Pressure Cell Contact Type (VW) Model 4810
Pressure Cell Contact Type (VW) Model 4810 dirancang untuk mengukur tekanan tanah atau beton pada struktur seperti jembatan, bendungan, dan terowongan. Menggunakan sensor vibrating wire yang akurat dan tahan lama, alat ini mampu memberikan data tekanan secara stabil bahkan dalam kondisi lapangan yang berat.
Fungsi Utama GEOKON Model 4810
- Mengukur tekanan total (contact pressure) yang bekerja pada permukaan struktur beton atau baja.
- Dapat dipasang di balik dinding penahan, pondasi, atau area kontak tanah-beton.
- Memberikan data tekanan secara real-time melalui sistem pembacaan vibrating wire, yang dapat terhubung dengan data logger.
Keunggulan GEOKON Model 4810
- Desain kuat dan stabil:
Dilengkapi plat belakang tebal (fat-back design) untuk mencegah lenturan yang dapat mempengaruhi hasil pengukuran. - Akurasi tinggi dan tahan lama:
Teknologi vibrating wire memungkinkan alat ini memberikan hasil pengukuran yang stabil dalam jangka panjang dan tidak mudah terpengaruh oleh perubahan suhu. - Rentang tekanan bervariasi:
Tersedia dalam berbagai rentang tekanan, sehingga dapat disesuaikan dengan kondisi tanah atau struktur yang berbeda-beda. - Cocok untuk pemantauan jangka panjang:
Alat ini bisa dihubungkan dengan sistem pemantauan jarak jauh, sehingga ideal untuk jembatan besar yang membutuhkan pengawasan terus-menerus. - Instalasi praktis dan panduan lengkap:
GEOKON menyediakan panduan instalasi yang mudah diikuti oleh teknisi di lapangan, termasuk cara menempatkan alat agar hasil pengukuran lebih akurat.
Kesimpulan
Pressure cells berperan penting dalam memastikan keamanan dan kekuatan struktur jembatan. Dengan alat ini, insinyur dapat mengetahui tekanan nyata yang bekerja pada permukaan beton, tanah, maupun sambungan struktur. Data tersebut menjadi dasar penting untuk pengambilan keputusan, baik saat perencanaan, pembangunan, maupun perawatan jembatan.
