Pembangunan jalan raya di Indonesia sering menghadapi tantangan geoteknik yang kompleks, terutama saat melintasi area dengan kondisi tanah lunak. Tanah jenis ini memiliki daya dukung rendah dan rentan mengalami deformasi, sehingga berpotensi menimbulkan masalah serius seperti penurunan tanah dan pergeseran lateral jika tidak ditangani dengan tepat. Maka dari itu, diperlukan sistem monitoring yang mampu memberikan data akurat sebagai dasar pengambilan keputusan, salah satunya dengan menggunakan inclinometer.
Tanah lunak juga dikenal memiliki tingkat kompresibilitas tinggi serta proses konsolidasi yang berlangsung lambat, sehingga memerlukan perhatian khusus selama tahap konstruksi maupun pasca konstruksi. Oleh karena itu, penggunaan instrumentasi geoteknik menjadi sangat penting untuk memastikan stabilitas struktur jalan tetap terjaga serta meminimalkan resiko kegagalan di masa mendatang.
Apa Itu Inclinometer dan Perannya dalam Proyek Jalan Raya

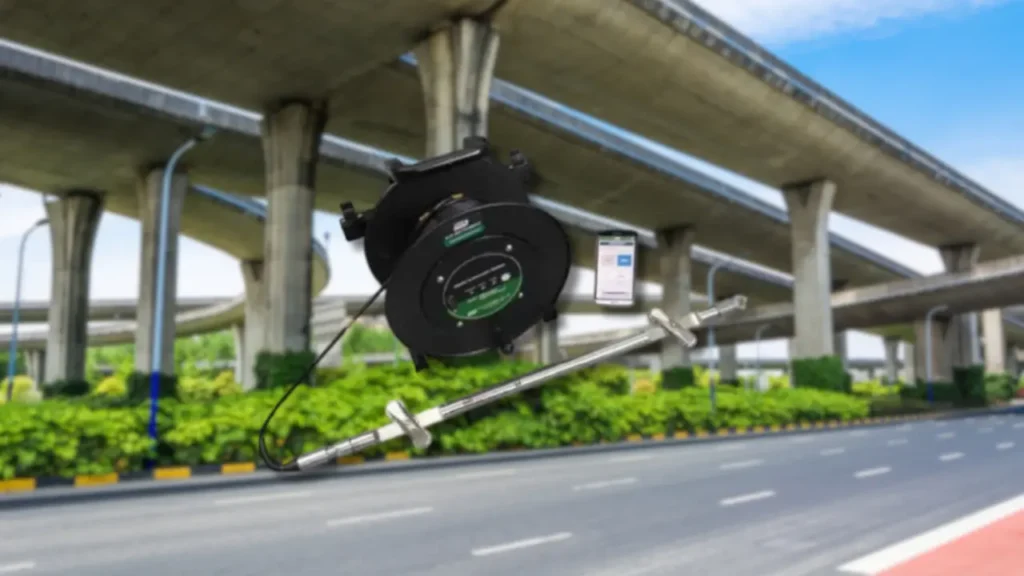

Inclinometer adalah alat ukur yang digunakan untuk mendeteksi pergerakan lateral atau horizontal pada tanah maupun struktur bawah permukaan. Alat ini bekerja dengan mengukur perubahan sudut kemiringan pada titik-titik tertentu di dalam tanah, yang kemudian dikonversi menjadi data pergeseran.
Pada proyek jalan raya, inclinometer biasanya dipasang di dalam borehole yang telah dilengkapi dengan casing khusus. Probe inclinometer akan dimasukkan ke dalam casing tersebut untuk melakukan pembacaan secara berkala. Hasil pengukuran ini kemudian dianalisis untuk mengetahui pola pergerakan tanah dari waktu ke waktu.
Dalam proyek jalan raya, khususnya di area tanah lunak, inclinometer memiliki beberapa peran penting, antara lain:
- Monitoring stabilitas lereng dan timbunan
Pada konstruksi jalan, timbunan sering digunakan untuk mencapai elevasi tertentu. Inclinometer membantu mendeteksi apakah timbunan tersebut mengalami pergeseran yang berpotensi menyebabkan longsor. - Mendeteksi pergerakan tanah
Data inclinometer memungkinkan engineer mengetahui perubahan kecil sebelum berkembang menjadi masalah besar. - Evaluasi efektivitas perkuatan tanah
Metode seperti preloading, penggunaan geotextile, atau pemasangan vertical drain dapat dievaluasi efektivitasnya melalui data pergerakan tanah.
Karakteristik Tanah Lunak dan Tantangannya pada Proyek Jalan Raya
Tanah lunak umumnya terdiri dari lempung jenuh air (soft clay) atau material organik dengan struktur yang tidak padat. Karakteristik utama tanah ini sangat mempengaruhi perilaku konstruksi di atasnya. Beberapa ciri khas tanah lunak dianaranya adalah:
- Daya dukung rendah
Tanah tidak mampu menahan beban besar tanpa mengalami deformasi signifikan. - Kompresibilitas tinggi
Tanah mudah mengalami penurunan ketika diberi beban, baik dalam jangka pendek maupun panjang. - Kandungan air tinggi
Hal ini menyebabkan tanah bersifat plastis dan mudah berubah bentuk. - Permeabilitas rendah
Proses konsolidasi berlangsung lambat karena air sulit keluar dari pori-pori tanah.
Ketika proyek jalan raya dibangun di atas tanah lunak, beberapa tantangan utama yang sering muncul antara seperti penurunan tanah yang tidak merata, dan timbunan tanah yang rawan mengalami longsor.
Mengapa Inclinometer Penting untuk Monitoring Tanah Lunak?
Penggunaan inclinometer dalam proyek jalan raya di area tanah lunak bukan hanya sekadar pelengkap, tetapi menjadi bagian penting dari sistem pengendalian resiko. Berikut adalah alasan mengapa penggunaan inclinometer itu penting:
1. Memberikan Data Pergerakan Tanah yang Akurat
Inclinometer mampu mendeteksi pergerakan tanah hingga skala milimeter. Akurasi ini sangat penting untuk memahami perilaku tanah secara detail, terutama pada tahap awal konstruksi.
2. Mendukung Konsep Observational Method
Dalam geoteknik, pendekatan observational method sering digunakan, di mana desain awal dapat disesuaikan berdasarkan kondisi aktual di lapangan. Data dari inclinometer memungkinkan penyesuaian ini dilakukan secara tepat.
3. Mencegah Kegagalan Struktur
Dengan mengetahui adanya pergerakan tanah lebih awal, tindakan pencegahan dapat segera dilakukan sebelum terjadi kerusakan serius pada struktur jalan.
4. Mengoptimalkan Desain dan Metode Konstruksi
Data historis dari inclinometer dapat digunakan untuk mengevaluasi metode yang digunakan, sehingga proyek berikutnya dapat dirancang dengan lebih efisien.
4. Metode Pemasangan Inclinometer pada Proyek Jalan Raya
Agar inclinometer dapat memberikan data yang akurat, proses pemasangan harus dilakukan dengan benar dan sesuai standar. berikut adalah tahapan pemasangan alat:
1. Persiapan Lokasi
Penentuan lokasi pemasangan dilakukan berdasarkan hasil analisis geoteknik, terutama pada area yang memiliki potensi pergerakan tinggi seperti kaki timbunan, lereng, atau zona transisi tanah. Tahap ini penting untuk memastikan inclinometer mampu merekam data yang representatif terhadap kondisi di lapangan.
2. Pengeboran (Drilling)
Proses pengeboran dilakukan hingga kedalaman tertentu yang umumnya mencapai lapisan tanah stabil sebagai acuan pengukuran. Kedalaman dan metode pengeboran harus disesuaikan dengan kondisi tanah agar lubang bor tetap terjaga kualitasnya dan tidak mengalami keruntuhan.
3. Pemasangan Casing Inclinometer
Casing dipasang ke dalam lubang bor dengan posisi dan orientasi yang presisi, karena akan menjadi jalur utama bagi probe saat melakukan pengukuran. Sambungan antar casing harus rapat dan lurus untuk memastikan hasil pembacaan tidak terganggu oleh kesalahan instalasi.
4. Grouting
Setelah casing terpasang, ruang antara casing dan dinding lubang bor diisi dengan material grout untuk mengunci posisi casing dan memastikan pergerakan tanah dapat ditransfer secara akurat. Proses ini juga berfungsi menjaga stabilitas lubang bor dalam jangka panjang.
5. Pengambilan Data Awal (Baseline Reading)
Pengukuran awal dilakukan segera setelah instalasi selesai sebagai referensi dasar untuk monitoring berikutnya. Data baseline ini sangat penting karena menjadi acuan dalam mendeteksi perubahan atau pergerakan tanah di kemudian hari.
6. Monitoring Berkala
Pengambilan data dilakukan secara rutin sesuai kebutuhan proyek, baik harian, mingguan, maupun bulanan, tergantung pada tingkat resiko dan fase konstruksi. Konsistensi dalam monitoring akan membantu mengidentifikasi tren pergerakan tanah secara lebih akurat.
7. Analisis Data
Data hasil pengukuran diolah menjadi grafik pergerakan terhadap kedalaman untuk memudahkan interpretasi kondisi tanah. Dari analisis tersebut, engineer dapat mengidentifikasi zona kritis, arah pergerakan, serta potensi resiko yang perlu segera ditangani.
Pendahuluan
Pembangunan jalan raya di Indonesia sering menghadapi tantangan geoteknik yang kompleks, terutama saat melintasi area dengan kondisi tanah lunak. Tanah jenis ini memiliki daya dukung rendah dan rentan mengalami deformasi, sehingga berpotensi menimbulkan masalah serius seperti penurunan tanah dan pergeseran lateral jika tidak ditangani dengan tepat.
Dalam kondisi tersebut, diperlukan sistem monitoring yang mampu memberikan data akurat sebagai dasar pengambilan keputusan, salah satunya dengan menggunakan inclinometer.
