Dalam perencanaan konstruksi, kemampuan tanah dalam menahan beban struktur menjadi aspek fundamental yang tidak bisa diabaikan. Tanah yang tidak dievaluasi dengan baik berpotensi menyebabkan penurunan berlebih, ketidakstabilan struktur, hingga kerusakan pondasi. Oleh karena itu, diperlukan metode pengujian lapangan yang mampu menggambarkan perilaku tanah secara langsung dan aktual, salah satunya adalah plate load test.
Pada artikel kali ini, kita akan membahas secara lengkap mengenai pengertian Plate Load Test, prinsip kerjanya, peralatan yang digunakan, tahapan pelaksanaan di lapangan, parameter yang dihasilkan, serta kelebihan dan keterbatasannya dalam berbagai aplikasi proyek konstruksi.
Apa Itu Metode Plate Load Test

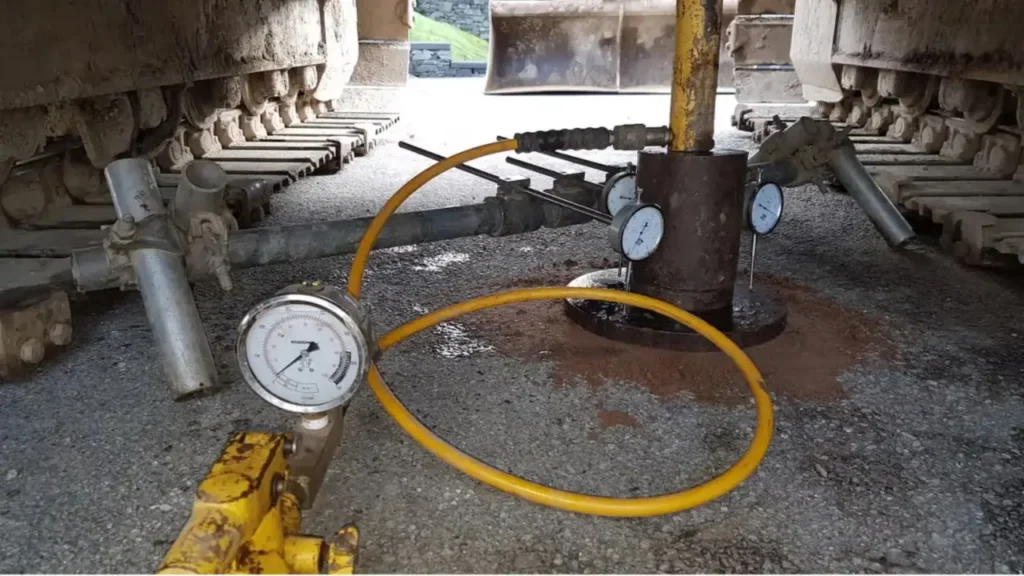

Plate Load Test (PLT) adalah metode pengujian tanah secara langsung di lapangan dengan cara memberikan beban bertahap pada sebuah plat baja yang diletakkan di atas permukaan tanah atau dasar galian. Tujuan utama dari pengujian ini adalah untuk menentukan daya dukung tanah serta karakteristik deformasi tanah di bawah pembebanan.
Berbeda dengan pengujian laboratorium yang menggunakan sampel tanah, Plate Load Test menguji tanah dalam kondisi alaminya (in-situ). Hal ini menjadikan hasil pengujian lebih menggambarkan perilaku tanah sebenarnya, terutama untuk lapisan tanah dangkal yang berfungsi sebagai dasar pondasi.

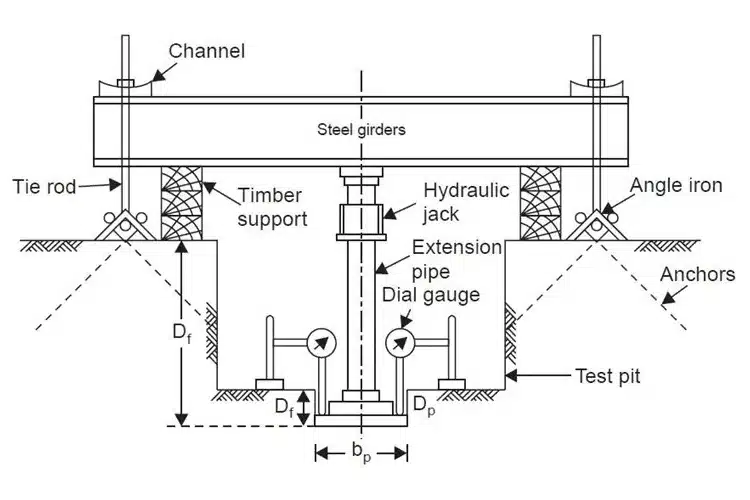

Prinsip Kerja Plate Load Test
Prinsip dasar pengujian ini adalah mengamati respon tanah terhadap beban vertikal yang diberikan melalui plat baja dengan ukuran tertentu. Beban diaplikasikan secara bertahap, dan setiap penambahan beban diikuti dengan pengukuran penurunan (settlement) yang terjadi.
Secara umum, prinsip kerja pengujian ini melibatkan:
- Pemberian beban secara bertahap pada plat uji
- Pengukuran penurunan tanah pada setiap tahap beban
- Analisis hubungan antara tekanan (stress) dan penurunan (strain)
Dari hubungan tersebut, dapat ditentukan nilai daya dukung maksimum tanah serta karakteristik kekakuan tanah. Hal ini menjadikan Plate Load Test sangat efektif untuk mengevaluasi perilaku tanah terhadap beban nyata yang menyerupai kondisi kerja struktur.
Peralatan Utama dalam Plate Load Test
Keakuratan hasil pengujian sangat bergantung pada peralatan yang digunakan. Berikut adalah beberapa peralatan yang digunakan dalam pengujian:
- Plat Baja (Loading Plate)
Plat berbentuk lingkaran atau persegi dengan ketebalan dan diameter tertentu, umumnya berdiameter 300 mm hingga 750 mm. Pelat berfungsi sebagai media distribusi beban ke tanah. - Sistem Pembebanan
Biasanya menggunakan dongkrak hidrolik (hydraulic jack) yang ditekan ke sistem reaksi berupa balok baja, kendaraan berat, atau anchor khusus. - Alat Ukur Penurunan (Dial Gauge / LVDT)
Digunakan untuk mengukur besarnya penurunan tanah dengan ketelitian tinggi, biasanya hingga 0,01 mm. - Rangka Reaksi (Reaction Frame)
Berfungsi sebagai penahan gaya reaksi agar beban dapat diberikan secara stabil dan terkontrol. - Alat Bantu Tambahan
Seperti waterpass, plat distribusi tambahan, dan sistem penyangga dial gauge yang tidak terpengaruh oleh penurunan tanah.
Tahap Pelaksanaan Plate Load Test
Pelaksanaan pengujian harus dilakukan secara sistematis agar hasilnya akurat dan memiliki dasar analisis yang kuat. Berikut adalah tahap pelaksanaanya:
- Persiapan Lokasi
Lokasi pengujian dibersihkan dan diratakan. Jika pengujian dilakukan pada dasar galian, maka elevasi harus sesuai dengan rencana pondasi. - Pemasangan Plat dan Sistem Pembebanan
Plat baja diletakkan tepat di atas permukaan tanah, kemudian dongkrak hidrolik dan rangka reaksi dipasang secara stabil. - Pemberian Beban Bertahap
Beban diberikan secara bertahap, umumnya sebesar 1/5 hingga 1/10 dari beban rencana. Setiap tahap beban dipertahankan hingga laju penurunan menjadi stabil. - Pengukuran Penurunan
Penurunan dicatat pada interval waktu tertentu hingga memenuhi kriteria stabilitas sesuai standar. - Penghentian Pengujian
Pengujian dihentikan setelah mencapai beban maksimum, penurunan tertentu, atau saat tanah menunjukkan tanda kegagalan.
Standar dan Acuan Pengujian Plate Load Test
Agar hasil pengujian valid dan dapat digunakan, Pengujian harus mengacu pada standar teknis yang diakui. Beberapa standar yang sering digunakan antara lain:
- ASTM D1194 – Standard Test Method for Bearing Capacity of Soil for Static Load and Spread Footings
- ASTM D1195 – Standard Test Method for Repetitive Static Plate Load Tests
- SNI 8460:2017 – Persyaratan perancangan geoteknik, mencakup metode uji beban plat untuk menentukan daya dukung maksimum dan modulus reaksi subgrade tanah.
Parameter yang Dihasilkan dari Pengujian
Pengujian ini menghasilkan beberapa parameter penting yang sangat berguna dalam desain geoteknik, di antaranya adalah:
- Daya Dukung Tanah: Nilai daya dukung diperoleh dari kurva beban–penurunan dengan kriteria tertentu, seperti metode offset atau batas penurunan izin.
- Modulus Reaksi Tanah (k-value): Parameter ini sering digunakan dalam desain perkerasan jalan dan plat beton di atas tanah.
- Karakteristik Penurunan (Deformasi): Data settlement memberikan gambaran perilaku deformasi tanah di bawah beban aktual.
Parameter-parameter tersebut membantu insinyur menentukan apakah tanah mampu menahan beban struktur tanpa adanya resiko kegagalan.
Kelebihan dan Kekurangan Plate Load Test
Berikut adalah perbandingan kelebihan dan kekurangan pengujian dalam bentuk tabel:
| Aspek | Kelebihan | Kekurangan |
|---|---|---|
| Akurasi | Menggambarkan kondisi tanah aktual di lapangan | Terbatas pada area dan kedalaman dangkal |
| Metode | Pengujian langsung (in-situ) | Tidak merepresentasikan lapisan tanah dalam |
| Data | Memberikan hubungan antara beban dan penurunan | Data tidak selalu dapat diekstrapolasi (diproyeksikan) |
| Aplikasi | Cocok untuk pondasi dangkal | Tidak cocok untuk menguji pondasi dalam |
| Biaya | Harga lebih terjangkau dibanding uji skala penuh | Pengujian tetap membutuhkan alat berat |
| Waktu | Hasil dapat diperoleh relatif cepat | Persiapan lokasi cukup kompleks |
Aplikasi Pengujian dalam Proyek Konstruksi
Penggunaan Plate Load Test membantu insinyur memastikan bahwa tanah mampu menahan beban dengan tingkat penurunan yang masih dapat ditoleransi. Plate Load Test memiliki berbagai aplikasi penting dalam dunia konstruksi, antara lain:
- Perencanaan pondasi dangkal pada bangunan gedung, gudang, dan rumah tinggal
- Evaluasi tanah dasar jalan raya dan perkerasan kaku maupun lentur
- Pengujian tanah timbunan pada proyek reklamasi dan tanggul
- Penilaian kapasitas tanah untuk landasan pacu dan apron bandara
- Verifikasi hasil perbaikan tanah, seperti pemadatan atau stabilisasi
Kesimpulan
Plate Load Test merupakan metode pengujian lapangan yang memiliki peran penting dalam evaluasi daya dukung tanah, khususnya untuk pondasi dangkal dan struktur yang bekerja pada lapisan tanah permukaan. Dengan prinsip pengujian langsung dan data beban–penurunan yang nyata, metode ini memberikan gambaran yang akurat terhadap perilaku tanah.
