GEOKON Digital Inclinometer Spiral Indicator System (MEMS) GK-604D
Jika anda tertarik untuk membeli alat Digital Inclinometer Spiral Indicator System (MEMS) GK-604D yang disediakan oleh PT Samudra Teknik Solusindo, silahkan hubungi kami melalui :
PT. Samudra Teknik Solusindo
Alamat: Jl. Pd. Kelapa Raya No.8D Blok E10, RT.9/RW.11, Pondok Kelapa, Durensawit, East Jakarta City, Jakarta 13450
Deskripsi

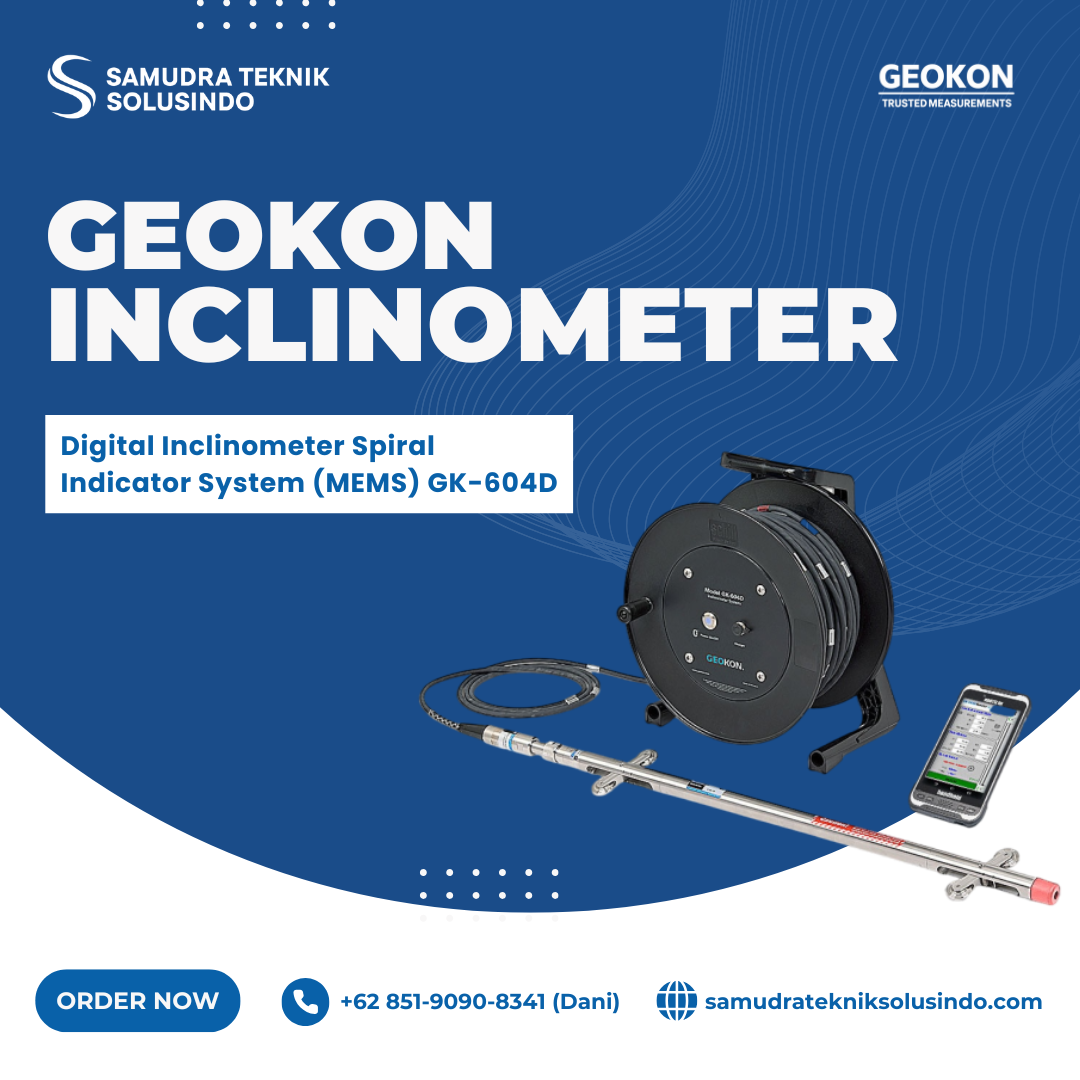

GEOKON Digital Inclinometer Spiral Indicator System (MEMS) GK-604D mengukur pergerakan lateral pada lereng, bendungan, timbunan, dan struktur bawah tanah. Sistem ini menggunakan probe digital MEMS untuk membaca kemiringan sepanjang casing inclinometer secara akurat. GK-604D mencakup probe digital, kabel kontrol, reel, antarmuka, dan Field PC untuk pengambilan data lapangan. Probe memiliki sensor kompas digital yang membantu mengoreksi data akibat puntiran atau spiraling pada casing inclinometer.
Sistem ini menggunakan komunikasi Bluetooth antara reel dan Field PC untuk memudahkan pengiriman data pengukuran. Operator menurunkan probe hingga dasar casing, kemudian menaikkannya secara bertahap untuk memperoleh pembacaan kemiringan. Operator melakukan pengukuran kembali setelah memutar probe 180 derajat untuk meningkatkan keandalan data. Sistem menghitung profil vertikal casing berdasarkan perbedaan dua rangkaian pembacaan kemiringan. Pengguna dapat membandingkan profil dari waktu berbeda untuk mengetahui lokasi dan besarnya deformasi lapangan.
GK-604D memiliki rentang pengukuran hingga ±90° dengan resolusi 0,00025° atau 0,004 mm/m. Sistem mendukung panjang kabel maksimum 500 meter dan casing berdiameter dalam 48 hingga 89 mm. Probe memiliki wheelbase 0,5 meter atau 2 kaki untuk mengikuti alur casing inclinometer. Suhu operasi sistem berada pada kisaran -40°C hingga +65°C. GEOKON merancang sistem ini untuk monitoring longsor, lereng tidak stabil, bendungan, landfill, slurry wall, caisson, tiang, sheet piling, dan terowongan.
Spesifikasi
|
Range¹ |
±90° |
|
Resolution² |
0.00025° (0.004 mm/m) |
|
Compass Sensor Resolution |
±0.1° |
|
Compass Sensor Repeatability |
±1.6° |
|
Operating Temperature |
−40 °C to +65 °C (−40 °F to +149 °F) |
|
Wheelbase |
0.5 m or 2 ft |
|
Length × Diameter³ |
700 × 25 mm or 32 × 1 in |
|
Maximum Cable Length |
500 m (1640 ft) |
|
Casing Size I.D.⁴ |
48 to 89 mm (2 to 3.5 in) |
