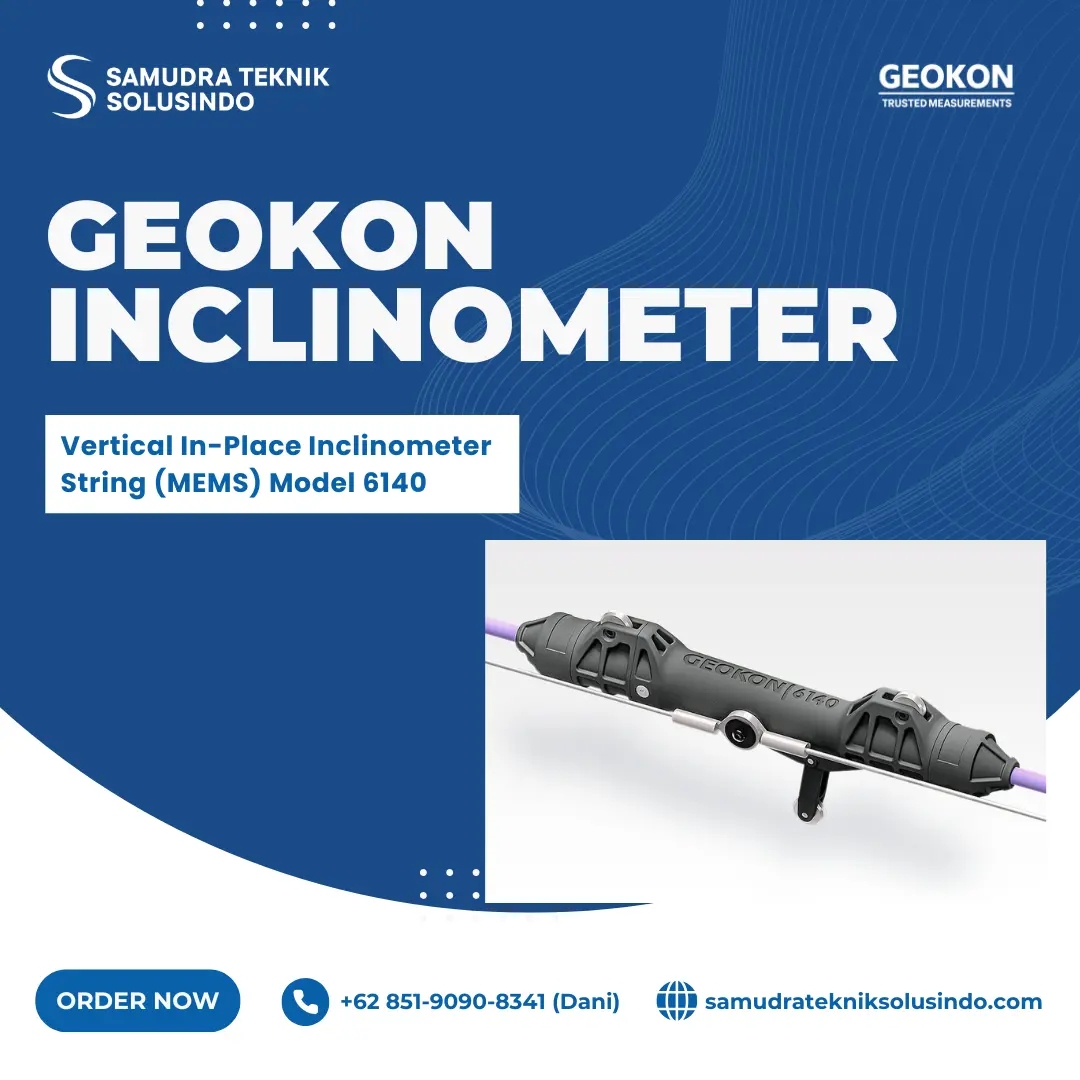

GEOKON Vertical In-Place Inclinometer String (MEMS) Model 6140

Deskripsi

GEOKON Vertical In-Place Inclinometer String (MEMS) Model 6140 terdiri dari rangkaian sensor kemiringan Biaxial MEMS yang terpasang dalam rumah pelindung berbahan polimer rekayasa berkekuatan tinggi. Satu roda berpegas dan dua roda tetap memungkinkan sensor terpasang kuat pada alur casing inklinometer konvensional, serta menjaga orientasi azimuth di setiap kedalaman.

Pengguna menahan seluruh rangkaian sensor dengan menggantung bobot penahan pada sensor terbawah, lalu mengaitkannya di bagian atas casing menggunakan kabel suspensi dan bracket penyangga.

Setiap sensor dalam rangkaian inklinometer ini terhubung secara mekanis menggunakan kabel baja kekuatan tinggi yang fleksibel untuk bergerak pada titik sambungan. Secara elektrik, sensor-sensor ini dihubungkan melalui kabel bus empat kawat, sementara sensor paling atas memiliki konektor tahan air yang memudahkan integrasi dengan perangkat pembaca seperti PC, datalogger, atau sistem SCADA, melalui kabel pembaca yang ditentukan oleh pengguna.

Satu rangkaian Model 6140 IPI String dapat menampung hingga 500 sensor. Jika jumlah sensor melebihi 50 unit, bobot rangkaian akan meningkat dan memengaruhi kemudahan instalasi. Untuk itu, GEOKON merekomendasikan penggunaan Model 6140-HOIST, sebuah sistem pemasangan khusus yang dilengkapi dengan kerangka kokoh, sistem katrol, kabel penopang, dan gulungan kabel, ideal untuk instalasi atau pelepasan string panjang, khususnya yang melebihi 100 sensor.

Setiap sensor mampu mengeluarkan data berupa sudut kemiringan (derajat) dan suhu (°C) yang telah terkalibrasi, dan data ini dapat langsung diimpor ke MS Excel atau perangkat lunak visualisasi inklinometer lainnya, tanpa perlu konversi dari format mentah.

GEOKON Vertical In-Place Inclinometer String (MEMS) menggunakan protokol komunikasi standar industri Modbus® RTU (Remote Terminal Unit). Sistem ini mendukung pemantauan otomatis menggunakan GeoNet Digital High-Power Loggers, Datalogger Seri 8600, Campbell Scientific Dataloggers, atau perangkat lain yang mendukung Modbus RTU dan memiliki port RS-485. Selain itu, Model 8020-38 Addressable Bus Converter memudahkan koneksi antara Model 6140 dan berbagai sistem seperti komputer pribadi, PLC (Programmable Logic Controller), serta datalogger lainnya.
