Soil Test Jembatan: Mengapa Kondisi Tanah Menentukan Keamanan Pondasi?

Soil test jembatan adalah langkah awal yang menentukan apakah pondasi akan bertahan puluhan tahun atau bermasalah sejak masa konstruksi. Jembatan memikul beban kendaraan, angin, arus sungai, dan gempa sekaligus. Semua beban itu akhirnya turun ke tanah lewat pondasi. Karena itu, perilaku tanah di bawah pilar dan abutmen harus diketahui sebelum desain dikunci.

Masalahnya, tanah di lokasi jembatan jarang seragam. Di satu titik Anda mungkin menemukan lempung keras, sedangkan beberapa meter berikutnya berupa lempung lunak atau pasir lepas. Artikel ini membahas apa yang dicari dalam soil test untuk pondasi jembatan, jenis pengujiannya, dan kesalahan yang sering terjadi di lapangan.

Apa Itu Soil Test Jembatan dan Kapan Dilakukan?

Soil test jembatan adalah rangkaian penyelidikan tanah di lokasi rencana jembatan. Tujuannya memetakan lapisan tanah, mengukur kekuatannya, dan menentukan kedalaman pondasi yang aman. Dalam praktik, kegiatan ini sering disebut penyelidikan geoteknik, yaitu cabang rekayasa sipil yang mempelajari perilaku tanah dan batuan terhadap beban struktur.

Waktu terbaik untuk melakukannya adalah pada tahap studi kelayakan dan desain awal. Pada tahap itu, hasil uji masih bisa memengaruhi posisi pilar dan pilihan tipe pondasi. Sebagai contoh, perencana dapat menggeser pilar beberapa meter menjauhi lapisan lempung lunak sebelum gambar kerja final dibuat. Jika pengujian baru dilakukan setelah desain selesai, perubahan akan memakan biaya dan waktu jauh lebih besar.

Selain itu, pengujian tanah juga diperlukan saat jembatan lama dievaluasi untuk pelebaran atau perkuatan. Datanya membantu memastikan pondasi eksisting masih mampu menerima beban tambahan.

Mengapa Kondisi Tanah Menentukan Keamanan Pondasi Jembatan?

Tanah adalah bagian dari sistem struktur, bukan sekadar tempat berdiri. Kekuatan dan deformasinya menentukan apakah pondasi bekerja sesuai rencana. Tiga faktor berikut paling sering menjadi sumber masalah.

Daya dukung tanah

Daya dukung tanah adalah kemampuan tanah menahan beban tanpa mengalami keruntuhan geser. Jika nilai aktualnya lebih kecil dari asumsi desain, pondasi bisa amblas atau miring. Pilar membawa beban terpusat yang besar. Karena itu, selisih kecil pada kekuatan lapisan tanah saja sudah berpengaruh.

Penurunan pondasi

Penurunan pondasi adalah gerakan turun struktur akibat tanah memampat. Hal ini masih bisa diterima dalam batas tertentu. Namun, penurunan berbeda antarpilar memaksa gelagar bekerja di luar rencana dan dapat memicu retak. Lempung lunak jenuh air memampat perlahan selama bertahun-tahun, sehingga masalahnya baru tampak setelah jembatan beroperasi.

Muka air tanah dan gerusan sungai

Muka air tanah adalah ketinggian permukaan air di dalam tanah. Posisinya memengaruhi kekuatan tanah dan menentukan metode penggalian pondasi. Di lokasi sungai, gerusan dasar sungai juga dapat mengurangi kedalaman tanam efektif pilar. Itulah sebabnya tim lapangan mencatat muka air tanah di setiap titik bor.

Jenis Pengujian dalam Soil Test untuk Pondasi Jembatan

Satu metode saja tidak cukup untuk menggambarkan kondisi tanah. Penyelidik biasanya mengkombinasikan uji lapangan dan uji laboratorium.

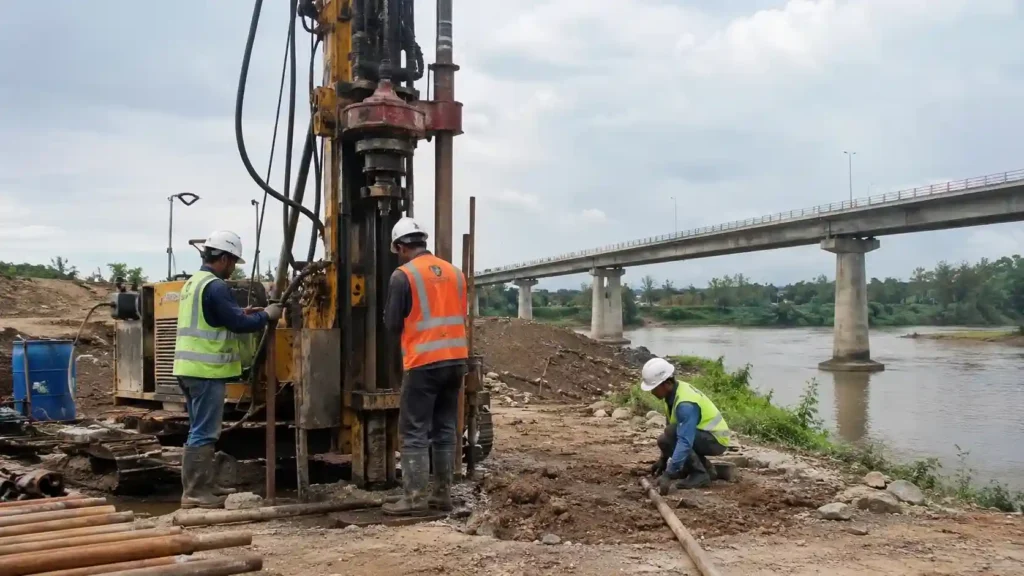

• Boring tanah (pengeboran): Alat bor mengambil sampel tanah pada tiap kedalaman. Hasilnya berupa log bor yang memperlihatkan urutan lapisan dan posisi muka air tanah.
• Standard Penetration Test (SPT): Tim memukul tabung standar ke dasar lubang bor dengan palu bobot tertentu. Jumlah pukulan (N-SPT) menggambarkan kepadatan pasir atau kekerasan lempung.
• Sondir (Cone Penetration Test): Alat menekan konus ke dalam tanah sambil mengukur tahanan ujung dan gesekan selimut. Uji ini efektif untuk tanah lunak hingga sedang dan mengacu pada SNI 2827:2008.
• Uji laboratorium: Sampel tak terganggu diuji untuk kadar air, berat isi, batas Atterberg, kuat geser, dan konsolidasi. Hasilnya dipakai menghitung daya dukung tanah serta perkiraan penurunan.

Perhatikan contoh berikut. Pada rencana pilar di tepi sungai, hasil boring menunjukkan lempung lunak setebal beberapa meter di atas pasir padat. Karena temuan itu, perencana dapat memilih pondasi tiang yang menembus lempung dan bertumpu pada pasir padat, bukan pondasi dangkal.

Tahapan Penyelidikan Geoteknik pada Proyek Jembatan

Penyelidikan yang baik berjalan runtut, mulai dari desk study hingga laporan.

1. Studi data awal dan survei lokasi. Tim mengumpulkan peta geologi, data sungai, dan riwayat banjir. Setelah itu, mereka meninjau akses alat ke titik uji.
2. Penentuan titik dan kedalaman uji. Perencana menempatkan titik pada setiap pilar dan abutmen, lalu menambah titik bila kondisi tanah berubah drastis. Kedalaman bor harus melewati lapisan lunak hingga tanah keras yang layak menjadi tumpuan.
3. Pelaksanaan uji lapangan. Tim melakukan boring tanah, SPT, atau sondir, sambil mencatat muka air tanah dan mengambil sampel.
4. Pengujian laboratorium. Teknisi menguji sampel untuk memperoleh parameter kekuatan dan kompresibilitas.
5. Analisis dan pelaporan. Insinyur geoteknik menyusun stratigrafi, parameter desain, serta rekomendasi tipe dan kedalaman pondasi.

Dalam proyek bentang panjang, tahap kedua sering direvisi setelah hasil awal keluar. Sebagai contoh, bila boring pertama menemukan lapisan keras yang miring, tim menambah titik untuk memastikan kemiringannya.

Kesalahan Umum yang Merusak Hasil Soil Test Jembatan

Banyak masalah pondasi berawal dari penyelidikan yang kurang matang, bukan dari konstruksinya. Berikut kesalahan yang paling sering muncul:

• Titik uji terlalu sedikit. Satu titik tidak mewakili seluruh lokasi, apalagi di area sungai dengan lapisan tanah yang berubah cepat.
• Kedalaman bor tidak memadai. Pengeboran yang berhenti di lapisan lunak membuat perencana mengira tanah keras sudah tercapai.
• Mengabaikan muka air tanah. Data ini memengaruhi daya dukung, metode galian, dan risiko gerusan.
• Sampel rusak saat pengambilan. Sampel yang terganggu menghasilkan parameter laboratorium yang menyesatkan.
• Laporan tanpa rekomendasi. Data mentah belum cukup. Perencana butuh interpretasi yang bisa langsung dipakai.

Karena itu, pastikan pelaksana punya pengalaman dengan kondisi lapangan serupa dan menyusun laporan yang bisa ditelusuri.

Soil Test Jembatan bersama PT Samudra Teknik Solusindo

PT Samudra Teknik Solusindo menyediakan jasa soil test untuk kebutuhan konstruksi, termasuk penyelidikan tanah di lokasi rencana jembatan. Tim kami membantu Anda mendapatkan data lapisan tanah yang dibutuhkan perencana. Jika Anda sedang menyiapkan data tanah untuk proyek jembatan, hubungi kami untuk berdiskusi.

FAQ: Seputar Soil Test Untuk Proyek Jemabatan

Kesimpulan

Soil test jembatan memberi dasar data bagi setiap keputusan pondasi, mulai dari posisi pilar hingga kedalaman tiang. Data daya dukung tanah, potensi penurunan, dan muka air tanah membantu perencana menghindari kegagalan yang mahal diperbaiki. Penyelidikan yang baik memadukan boring tanah, uji lapangan, dan uji laboratorium dengan titik yang cukup.

Mulailah soil test untuk pondasi jembatan sejak tahap desain awal, bukan setelah gambar selesai. Dengan begitu, hasil penyelidikan geoteknik benar-benar memengaruhi desain, bukan sekadar melengkapi dokumen.
