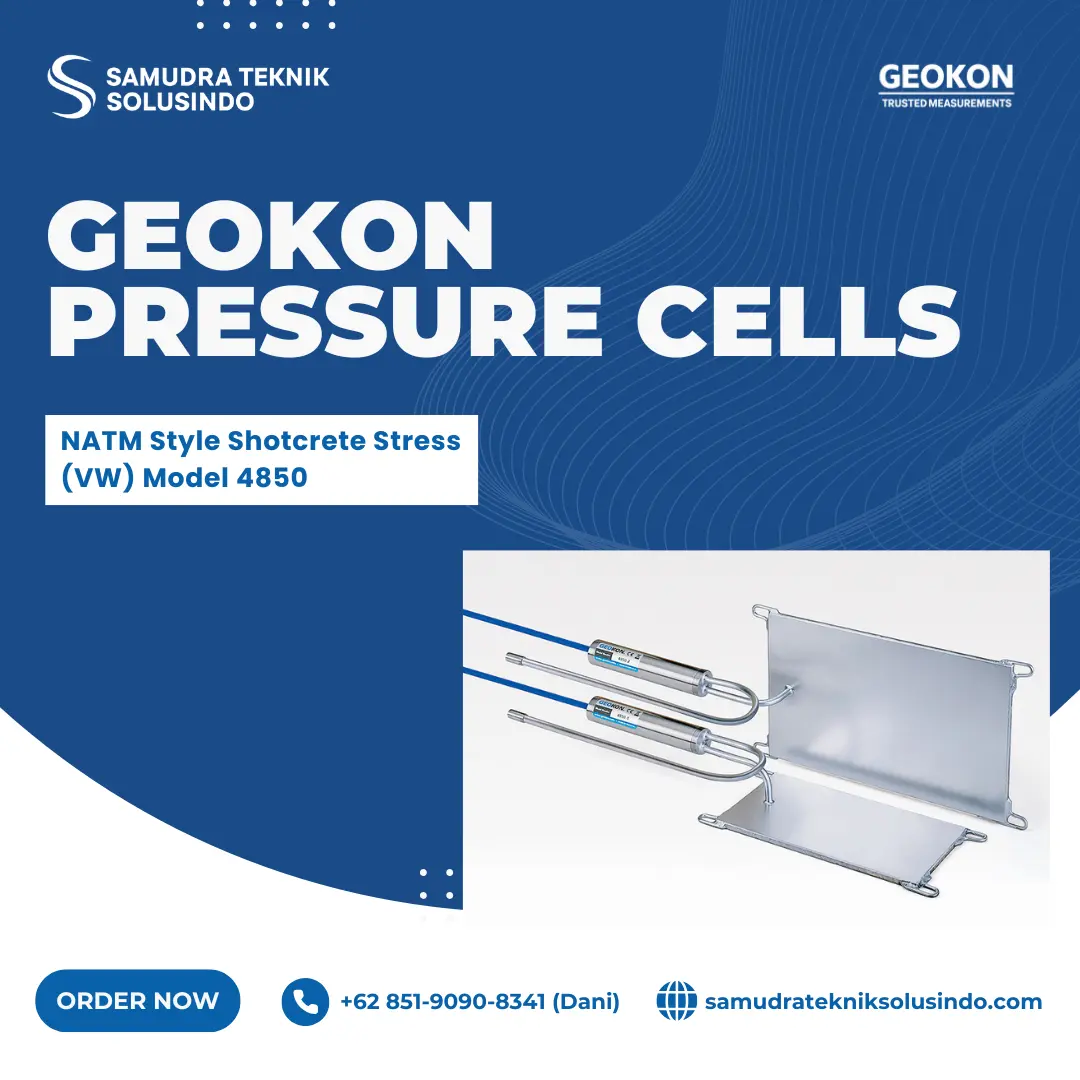

GEOKON NATM Style Shotcrete Stress (VW) Model 4850

Jika anda tertarik untuk membeli alat GEOKON NATM Style Shotcrete Stress (VW) Model 4850 yang disediakan oleh PT Samudra Teknik Solusindo, silahkan hubungi kami melalui :

PT. Samudra Teknik Solusindo

Alamat: Jl. Pd. Kelapa Raya No.8D Blok E10, RT.9/RW.11, Pondok Kelapa, Durensawit, East Jakarta City, Jakarta 13450
Whatsapp : +62 851‑9090‑8341 (Dani)
Email : sales.stsolusindo@gmail.com
Telp : +62 851‑9090‑8341 (Dani)

Kategori: Pressure Cell Brand: GEOKON

Deskripsi

GEOKON NATM Style Shotcrete Stress (VW) Model 4850 dirancang khusus untuk mengukur tegangan tangensial (4850-1) dan radial (4850-2) pada lapisan shotcrete di dinding terowongan. Sel ini terdiri dari dua pelat baja persegi panjang yang dilas di sekelilingnya, dengan fluida bebas udara yang mengisi ruang di antara kedua pelat tersebut.

Sebuah tabung pendek menghubungkan sel ke transduser tekanan tipe vibrating wire, yang mengubah tekanan menjadi sinyal listrik untuk pemantauan. Selain itu, sel ini dilengkapi dengan tabung pra-tekan (prestressing tube) yang memungkinkan perluasan sel setelah beton mengeras, sehingga pengukuran tegangan menjadi lebih akurat.

Jenis sel ini juga sering digunakan untuk mengukur tegangan pada massa beton dalam proyek infrastruktur berskala besar.

Spesifikasi

Standard Ranges	4850-1 \| 7.5, 20, 35 MPa 4850-2 \| 2, 3, 5 MPa
Over Range	150% F.S. (maximum)
Resolution	0.025% F.S.
Accuracy²	±0.1% F.S.
Temperature Range	−20°C to +80°C
L × W × H¹	4850-1 \| 200 × 100 × 6 mm 4850-2 \| 250 × 150 × 6 mm
