Dalam dunia konstruksi modern, pemantauan pergerakan tanah menjadi salah satu aspek krusial yang tidak boleh diabaikan. Perubahan kecil pada kondisi tanah dapat berdampak besar terhadap stabilitas struktur, terutama pada proyek-proyek berskala besar seperti jalan tol, bendungan, hingga gedung bertingkat. Oleh karena itu, penggunaan alat monitoring yang akurat dan andal menjadi kebutuhan utama bagi para insinyur geoteknik.
Salah satu perangkat yang banyak digunakan untuk tujuan tersebut adalah Ace Instruments Magnetic Spider Extensometer. Alat ini dirancang khusus untuk mengukur settlement atau penurunan tanah secara presisi, sehingga membantu memastikan keamanan dan keberlanjutan proyek konstruksi dalam jangka panjang.
Apa Itu Ace Instruments Magnetic Spider Extensometer?
Ace Instruments Magnetic Spider Extensometer merupakan alat geoteknik yang digunakan untuk mengukur pergerakan vertikal tanah, khususnya settlement pada lapisan tanah tertentu. Alat ini bekerja dengan sistem magnetik yang memungkinkan pembacaan perubahan posisi pada titik-titik kedalaman tertentu secara akurat.
Secara umum, extensometer jenis ini digunakan untuk memantau deformasi tanah di bawah permukaan. Dengan data yang dihasilkan, engineer dapat mengetahui bagaimana tanah bereaksi terhadap beban struktur, proses konsolidasi, maupun perubahan kondisi lingkungan seperti kadar air atau tekanan pori.

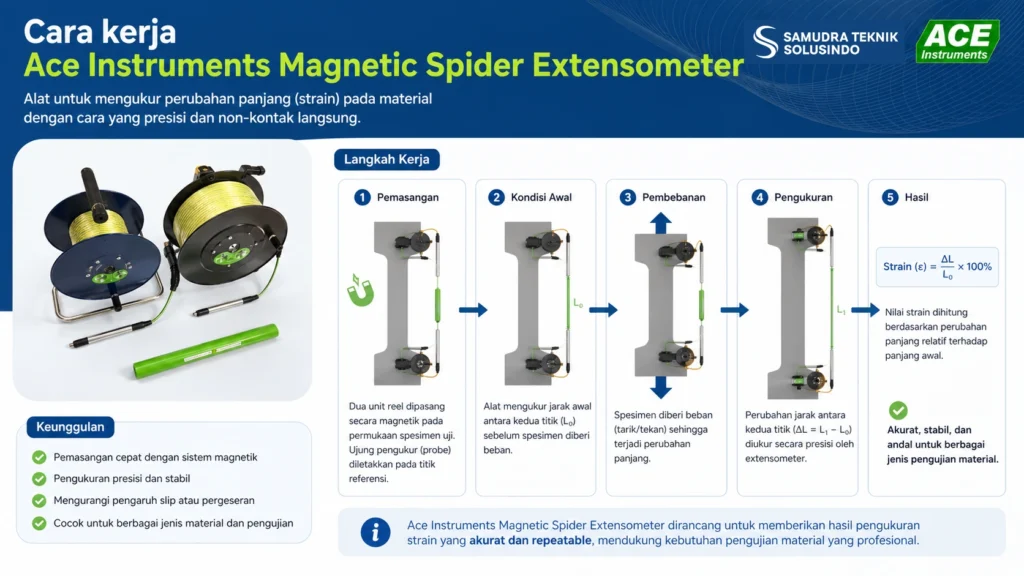

Cara Kerja Ace Instruments Magnetic Spider Extensometer
Prinsip kerja alat ini sebenarnya cukup sederhana, namun sangat efektif dalam menghasilkan data yang akurat. Sistemnya mengandalkan kombinasi pipa pelindung, magnet (spider), serta probe pembaca yang sensitif terhadap medan magnet.
Berikut adalah rincian cara kerja dari alat Magnetic Spider Extensometer:
- Penempatan Posisi Magnet
Pada saat instalasi, beberapa magnet ditempatkan pada kedalaman tertentu di sepanjang borehole. Magnet ini terhubung dengan struktur tanah di sekitarnya. Ketika tanah mengalami penurunan atau pergerakan, posisi magnet ikut berubah. - Proses Pembacaan Alat
Proses pembacaan dilakukan dengan memasukkan probe ke dalam pipa hingga mencapai titik magnet. Probe akan mendeteksi posisi magnet berdasarkan sinyal magnetik, kemudian mencatat kedalaman aktualnya. Dengan membandingkan data dari waktu ke waktu, perubahan posisi magnet dapat dihitung sebagai nilai settlement.
Keunggulan metode ini adalah kemampuannya mengisolasi pergerakan pada setiap lapisan tanah. Dengan demikian, engineer dapat mengetahui lapisan mana yang paling berkontribusi terhadap penurunan total.
Komponen dan Spesifikasi Ace Instruments Magnetic Spider Extensometer
Untuk memahami kinerja alat ini secara menyeluruh, penting untuk mengetahui komponen utamanya. Setiap bagian memiliki fungsi spesifik yang saling mendukung dalam proses pengukuran.
a. Magnetic Spider (Magnet)
Komponen ini merupakan inti dari sistem. Magnetic spider dipasang pada kedalaman tertentu dan berfungsi sebagai titik referensi pengukuran. Desainnya memungkinkan magnet tetap stabil dan mengikuti pergerakan tanah secara akurat.
b. Access Pipe (Pipa Akses)
Pipa ini berfungsi sebagai jalur masuk bagi probe pembaca. Biasanya terbuat dari material PVC atau ABS yang tahan terhadap korosi dan tekanan tanah. Pipa juga dirancang agar tetap lurus untuk menjaga akurasi pembacaan.
c. Probe Pembaca
Probe dilengkapi dengan sensor magnetik yang sangat sensitif. Ketika probe melewati posisi magnet, alat akan memberikan sinyal atau indikator tertentu yang menunjukkan lokasi magnet tersebut.
d. Cable dan Measuring Tape
Kabel penghubung dilengkapi dengan skala pengukuran yang presisi, sehingga posisi magnet dapat diketahui dengan akurat hingga milimeter.
e. Data Recorder (Opsional)
Pada beberapa sistem modern, pembacaan dapat terhubung dengan data logger digital untuk pencatatan otomatis dan analisis lebih lanjut.
Spesifikasi Umum
Meskipun dapat bervariasi tergantung model, berikut adalah gambaran spesifikasi umum:
- Akurasi pengukuran: hingga ±1 mm
- Kedalaman maksimum: dapat mencapai puluhan meter
- Material pipa: tahan korosi dan tekanan
- Sistem pembacaan: manual atau digital
- Ketahanan lingkungan: cocok untuk kondisi basah dan ekstrim
Keunggulan Ace Instruments Magnetic Spider Extensometer
Berikut adalah beberapa keunggulan alat Ace Instruments Magnetic Spider Extensometer dibandingkan dengan alat lain:
1. Akurasi Tinggi dalam Monitoring Settlement Tanah
Salah satu alasan utama alat ini banyak digunakan adalah tingkat akurasinya yang tinggi. Dengan resolusi hingga milimeter, data yang dihasilkan sangat dapat digunakan untuk analisis teknis.
Akurasi ini penting terutama pada proyek yang sensitif terhadap pergerakan tanah, seperti pembangunan pondasi dalam atau struktur dengan toleransi deformasi rendah. Dengan data yang tepat, resiko kegagalan struktur dapat diminimalkan sejak tahap awal.
2. Daya Tahan untuk Penggunaan Jangka Panjang
Ace Instruments Magnetic Spider Extensometer dirancang untuk penggunaan jangka panjang. Material yang digunakan tahan terhadap korosi, tekanan tanah, serta kondisi lingkungan yang berubah-ubah.
Hal ini membuat alat tetap berfungsi optimal meskipun dipasang dalam waktu lama, bahkan hingga bertahun-tahun. Bagi proyek infrastruktur besar, keandalan jangka panjang seperti ini sangat penting untuk memastikan monitoring yang berkelanjutan.
3. Kemudahan Instalasi dan Pembacaan Data
Meskipun memiliki teknologi yang canggih, alat ini relatif mudah dalam proses instalasi. Pemasangan dapat dilakukan bersamaan dengan pengeboran tanah tanpa memerlukan prosedur yang terlalu kompleks.
Selain itu, proses pembacaan data juga cukup sederhana. Operator hanya perlu memasukkan probe ke dalam pipa dan mencatat posisi magnet. Untuk sistem digital, data bahkan dapat langsung direkam dan dianalisis secara otomatis.
Penggunaan Alat dalam Berbagai Proyek Konstruksi
Ace Instruments Magnetic Spider Extensometer memiliki aplikasi yang luas dalam berbagai jenis proyek konstruksi. Berikut beberapa contoh penggunaannya:
- Proyek Jalan Tol dan Embankment
Pada pembangunan jalan tol di atas tanah lunak, settlement menjadi salah satu tantangan utama. Alat ini digunakan untuk memantau proses konsolidasi tanah akibat beban timbunan, sehingga engineer dapat menentukan waktu yang tepat untuk melanjutkan konstruksi. - Bendungan dan Tanggul
Dalam proyek bendungan, kestabilan tanah sangat penting untuk mencegah kebocoran atau kegagalan struktur. Magnetic extensometer membantu memantau pergerakan tanah di bawah bendungan secara real-time. - Konstruksi Gedung Bertingkat
Untuk gedung tinggi, terutama yang dibangun di atas tanah lunak, monitoring settlement sangat diperlukan guna menjaga keseimbangan struktur. Data dari alat ini membantu dalam evaluasi performa pondasi. - Proyek Pertambangan
Dalam industri pertambangan, alat ini digunakan untuk memantau pergerakan tanah akibat aktivitas penggalian atau beban berat di permukaan. - Reklamasi Lahan
Pada proyek reklamasi, tanah baru biasanya belum stabil. Magnetic Spider Extensometer digunakan untuk memantau penurunan tanah selama proses stabilisasi berlangsung.
Kesimpulan
Ace Instruments Magnetic Spider Extensometer merupakan solusi yang sangat efektif untuk monitoring settlement tanah secara akurat dan berkelanjutan. Dengan prinsip kerja berbasis magnetik, alat ini mampu memberikan data detail mengenai pergerakan tanah pada berbagai kedalaman.
Didukung oleh komponen yang dirancang tahan lama serta kemudahan dalam instalasi dan penggunaan, alat ini menjadi pilihan ideal bagi berbagai proyek konstruksi, mulai dari jalan tol hingga bendungan.
