Alat Sondir: Cara Kerja dan Perannya dalam Load Test Proyek

Keberhasilan sebuah proyek konstruksi tidak hanya dinilai dari kemegahan struktur atas (superstructure), melainkan dari seberapa kokoh pondasi di bawah tanah menopangnya. Kegagalan struktural akibat penurunan tanah (settlement) atau amblesnya bangunan sering kali berakar dari kurangnya data karakteristik tanah yang akurat sebelum pembangunan dimulai.

Dalam dunia teknik sipil, uji sondir menjadi salah satu prosedur investigasi geoteknik yang paling penting. Menggunakan alat sondir, para insinyur dapat memetakan kekuatan lapisan tanah secara vertikal demi menentukan jenis pondasi yang paling aman dan efisien. Namun, bagaimana instrumen mekanis ini bekerja, dan apa hubungannya dengan pengujian beban seperti load test?

Artikel ini akan membahas secara mendalam mengenai mekanisme kerja mesin sondir, signifikansinya dalam rekayasa geoteknik, serta keterkaitannya yang erat dengan load test dalam memastikan keamanan total sebuah proyek infrastruktur.

Apa itu Uji Sondir?

Secara definisi, sondir test atau Cone Penetration Test (CPT) adalah metode pengujian lapangan yang digunakan untuk menentukan profil tanah dan mengukur perlawanan penetrasi lapisan tanah terhadap ujung kerucut (cone). Metode ini bersifat cepat, ekonomis, dan memberikan data yang kontinu mengenai konsistensi tanah di lokasi rencana bangunan.

Pengujian ini awalnya dikembangkan di Belanda pada tahun 1930-an—itulah mengapa alat ini sering disebut sebagai Dutch Cone Penetrometer. Prinsip dasarnya adalah menekan sebuah pipa batangan besi yang ujungnya berbentuk kerucut ke dalam tanah secara vertikal menggunakan sistem hidrolik atau mekanis manual.

Selama proses penekanan, alat ukur (manometer) akan mencatat dua parameter utama:

1. Perlawanan Penetrasi Konis (Cone Resistance): Gaya yang diperlukan untuk menekan ujung kerucut masuk ke dalam tanah. Parameter ini merefleksikan kekuatan atau kepadatan tanah dasar.
2. Hambatan Lekat (Sleeve Friction): Gaya gesek yang dialami oleh selubung silinder di atas kerucut saat pipa masuk ke dalam tanah. Parameter ini menggambarkan plastisitas dan daya lekat tanah.

Kombinasi kedua nilai ini menghasilkan rasio gesekan (friction ratio) yang sangat berguna untuk mengidentifikasi jenis tanah, apakah tanah tersebut dominan pasir, lanau, atau lempung lunak.

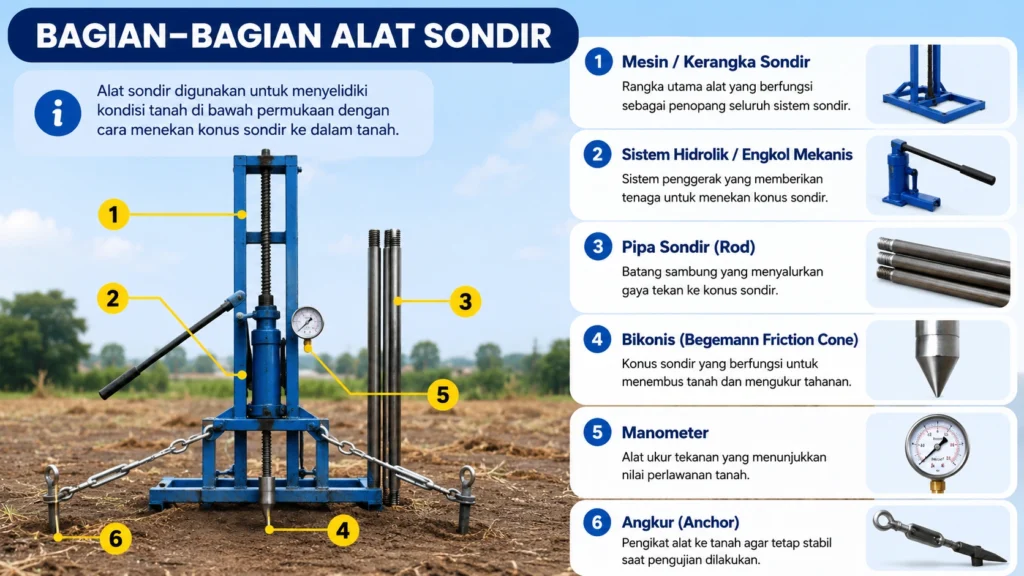

Mengenal Bagian-Bagian Alat Sondir

Untuk memahami cara kerjanya, kita perlu mengenali komponen-komponen utama yang menyusun satu unit mesin sondir mekanis (biasanya berkapasitas 2 ton atau 5 ton):

• Mesin / Kerangka Sondir: Struktur utama yang berdiri di atas permukaan tanah, berfungsi sebagai penopang sistem penekan.
• Sistem Hidrolik / Engkol Mekanis: Alat untuk menyalurkan gaya tekan ke bawah secara konstan.
• Pipa Sondir (Rod): Batang besi berongga dengan panjang standar 1 meter per segmen, yang disambung satu sama lain seiring bertambahnya kedalaman penetrasi.
• Bikonis (Begemann Friction Cone): Ujung penetrometer yang terdiri dari kerucut tajam (sudut 60 derajat) dan selubung gesek di atasnya.
• Manometer: Dua buah alat pengukur tekanan yang dipasang pada kepala mesin untuk membaca nilai perlawanan tanah (biasanya berskala 0–60 kg/cm² untuk tanah lunak dan 0–250 kg/cm² untuk tanah keras).
• Angkur (Anchor): Besi spiral yang ditanam ke dalam tanah di sekitar kaki mesin sondir untuk menahan agar kerangka alat tidak terangkat saat memberikan tekanan hidrolik yang besar.

Cara Kerja Alat Sondir di Lapangan

Prosedur pelaksanaan uji sondir harus mengikuti standar yang ketat, seperti SNI 2827:2008 di Indonesia atau ASTM D3441 secara internasional. Berikut adalah tahapan sistematis pengoperasian alat di area proyek:

1. Persiapan Lapangan dan Pemasangan Angkur

Tim teknisi menentukan titik koordinat yang akan diuji berdasarkan bore log atau rencana tapak pondasi. Kerangka mesin diletakkan tepat di atas titik tersebut. Selanjutnya, minimal empat buah angkur spiral diputar masuk ke dalam tanah dan dikunci ke kaki mesin menggunakan rantai atau baut pengikat. Langkah ini penting agar alat tetap stabil dan tegak lurus.

2. Kalibrasi dan Pemasangan Manometer

Manometer dipasang pada sistem hidrolik. Udara yang terjebak di dalam sistem piston harus dibuang (bleeding) agar pembacaan tekanan pada jarum manometer benar-benar akurat dan responsif.

3. Proses Penetrasi dan Pembacaan Data

Ujung bikonis disambungkan pada pipa pertama dan mulai ditekan ke dalam tanah dengan kecepatan konstan sekitar 2 cm per detik. Setiap interval kedalaman 20 cm, operator akan melakukan penekanan khusus pada batang dalam (inner rod) untuk menggerakkan ujung konis saja, kemudian menggerakkan konis beserta selubungnya.

• Pembacaan Pertama: Jarum manometer akan bergerak naik menunjukkan nilai Perlawanan Konis.
• Pembacaan Kedua: Tekanan terus diberikan hingga selubung gesek ikut bergerak, menghasilkan nilai Perlawanan Total. Selisih inilah yang menjadi dasar perhitungan Hambatan Lekat.

4. Penyambungan Pipa Secara Berkala

Setelah pipa pertama masuk sepenuhnya (1 meter), penekanan dihentikan sementara. Pipa berikutnya disambungkan, dan proses penetrasi serta pembacaan per 20 cm diulang kembali.

5. Penghentian Pengujian (Titik Refusal)

Proses sondir akan dihentikan apabila memenuhi salah satu dari kondisi berikut:

• Nilai perlawanan konis telah mencapai batas maksimum kapasitas alat (misalnya mencapai 150–200 kg/cm² pada sondir 2 ton), yang menandakan ujung alat telah menyentuh lapisan tanah keras atau batuan.
• Kedalaman penetrasi telah mencapai batas yang direncanakan oleh tim perencana geoteknik.
• Kerangka alat sondir mulai terangkat ke atas karena tanah tidak mampu lagi menahan gaya reaksi angkur.

Output Data Sondir dan Interpretasinya

Data mentah dari lapangan kemudian diolah di laboratorium geoteknik menjadi sebuah grafik yang dinamakan Grafik Hasil Sondir. Grafik ini menyajikan hubungan antara kedalaman tanah (sumbu vertikal Y) dengan nilai perlawanan konis dan jumlah hambatan pelekat pada sumbu horizontal X.

Dari grafik ini, para structural engineer dapat menarik kesimpulan penting:

• Kedalaman Tanah Keras: Mengetahui pada kedalaman berapa meter letak tanah keras yang stabil untuk menopang pondasi dalam (deep foundation) seperti bored pile atau tiang pancang (driven pile).
• Kapasitas Dukung Tanah (Bearing Capacity): Melalui formula empiris, nilai dikonversi untuk menghitung beban maksimum yang dapat diterima oleh tanah per satuan luas tanpa menimbulkan keruntuhan geser.

Menghubungkan Alat Sondir dengan Proses Load Test

Setelah perencanaan pondasi selesai dibuat berdasarkan data alat sondir dan pembangunan fisik pondasi (seperti pemancangan tiang) dilaksanakan, muncul satu pertanyaan penting: Apakah pondasi yang sudah terpasang di lapangan benar-benar mampu menahan beban bangunan sesuai kalkulasi di atas kertas?

Untuk menjawabnya, di sinilah load test atau uji pembebanan dilakukan.

Apa itu Loading Test?

Bagi kalangan awam, mungkin sering bertanya apa itu loading test? Secara sederhana, load test adalah metode pengujian fisik yang dilakukan langsung pada elemen struktur (dalam hal ini pondasi tiang atau lantai beton) dengan cara memberikan beban artifisial secara bertahap untuk mengukur deformasi, penurunan (settlement), atau defleksi yang terjadi.

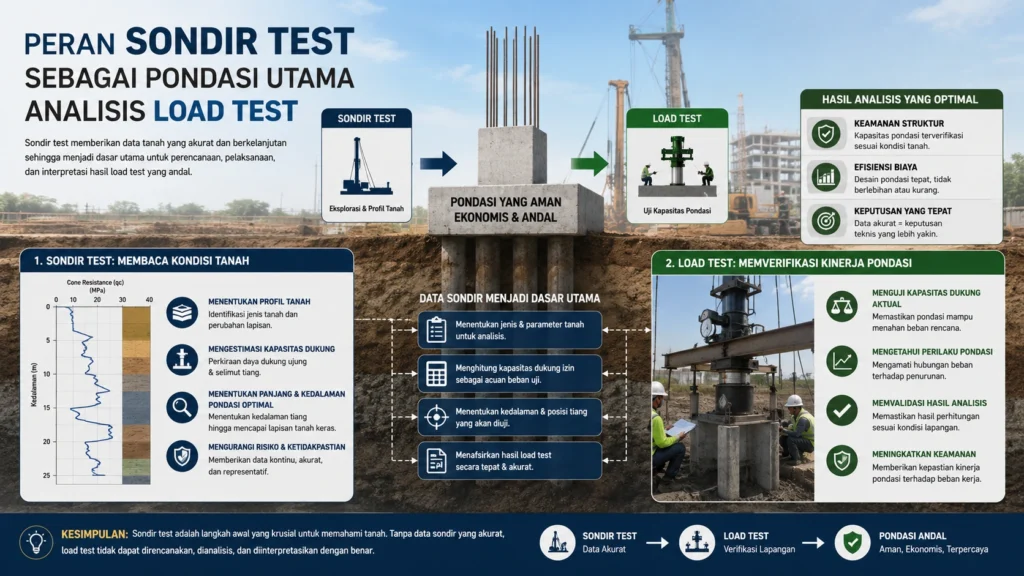

Peran Sondir Sebagai Pondasi Utama Analisis Load Test

Antara uji awal dengan instrumen sondir dan uji akhir menggunakan load test, terdapat korelasi ilmiah yang tidak dapat dipisahkan:

• Penentu Parameter Desain Beban: Sebelum pengujian beban (static load test atau dynamic load test / PDA) dimulai, insinyur harus menentukan target beban uji (biasanya 200% dari beban rencana struktur). Penentuan beban rencana ini sepenuhnya didasarkan pada data kapasitas dukung tanah yang sebelumnya diperoleh dari uji sondir. Tanpa data awal tersebut, simulasi pembebanan beresiko merusak pondasi atau justru tidak mencapai target evaluasi yang valid.
• Validasi Keakuratan Teoretis vs Lapangan: Data sondir bersifat prediksi matematis-empiris terhadap kekuatan tanah sekitar tiang. Sementara itu, load test memberikan data riil pergerakan tiang akibat beban nyata. Kombinasi keduanya bertindak sebagai sistem check and balance. Jika penurunan tiang saat load test jauh lebih besar dari prediksi berdasarkan data sondir, hal tersebut mengindikasikan adanya anomali tanah lokal atau cacat struktural pada tubuh tiang pondasi.
• Mitigasi Resiko Kegagalan Katastrofik: Melakukan pengujian beban tanpa didahului oleh investigasi perimeter dengan mesin sondir bagaikan melangkah di kegelapan. Jika tiang dipancang pada kedalaman yang keliru akibat absennya data sondir, pelaksanaan load test yang masif justru bisa memicu kegagalan fatal (collapse) seketika pada tiang uji karena tanah di bawahnya belum mencapai lapisan penopang yang kokoh.

Rekomendasi Jasa Sondir Profesional: Samudra Teknik Solusindo

Investigasi tanah dan pengujian pondasi membutuhkan tingkat presisi yang luar biasa tinggi. Kesalahan fatal dalam pembacaan manometer atau ketidakahlian dalam menentukan titik refusal dapat berujung pada malapraktik konstruksi yang mengancam keselamatan jiwa dan kerugian finansial yang masif. Oleh karena itu, pengujian ini harus diserahkan kepada ahlinya.

Bagi Anda yang sedang mempersiapkan proyek pembangunan gedung bertingkat, jembatan, pabrik, ruko, maupun infrastruktur lainnya, Samudra Teknik Solusindo hadir sebagai mitra geoteknik tepercaya.

Mengapa Memilih Samudra Teknik Solusindo?

• Personel Bersertifikat & Berpengalaman: Tim teknisi dan insinyur geoteknik kami memiliki keahlian mendalam dalam mengoperasikan berbagai jenis instrumen tanah dan membaca dinamika lapisan tanah secara akurat.
• Peralatan Modern dan Terkalibrasi: Kami menggunakan unit alat sondir dan perangkat ukur yang selalu dikalibrasi secara berkala guna menjamin validitas data lapangan yang bebas dari bias eksternal.
• Laporan Komprehensif dan Cepat: Hasil pengujian disajikan dalam bentuk laporan analisis geoteknik yang sistematis, mencakup grafik parameter tanah yang siap digunakan oleh tim arsitek maupun structural engineer Anda untuk pengurusan perizinan (seperti PBG/IMB).
• Layanan Integratif: Selain melayani sondir test, kami juga melayani investigasi tanah menyeluruh termasuk boring SPT, uji laboratorium tanah, hingga konsultasi perencanaan pondasi.

Pastikan setiap jengkal tanah di proyek Anda teranalisis dengan sempurna demi investasi bangunan yang aman dan tahan lama. Hubungi Samudra Teknik Solusindo hari ini untuk mendapatkan konsultasi awal dan penawaran harga terbaik yang transparan.

FAQ: Pertanyaan Umum Sondir Test dan Load Test

Kesimpulan

Mengabaikan karakteristik tanah dalam proses pembangunan adalah resiko terbesar dalam industri konstruksi. Melalui pemanfaatan alat sondir, kondisi bawah permukaan tanah yang tidak terlihat dapat dipetakan dengan tingkat akurasi yang tinggi. Langkah preventif ini memastikan bahwa pondasi didesain pada kedalaman dan efisiensi yang tepat.
