DCP Test: Prosedur Lengkap untuk Evaluasi Kelayakan Perkerasan Jalan

Dalam dunia konstruksi dan rekayasa sipil, memastikan kekuatan lapisan tanah dasar (subgrade) merupakan tahapan krusial sebelum memulai pembangunan infrastruktur transportasi. Salah satu metode pengujian lapangan yang paling efektif, cepat, dan ekonomis untuk mengevaluasi parameter ini adalah DCP test atau Dynamic Cone Penetrometer test.

Pengujian dynamic cone penetrometer ini memegang peran penting dalam menentukan apakah suatu struktur tanah mampu menahan beban lalu lintas di atasnya secara berkelanjutan. Tanpa evaluasi daya dukung yang akurat, risiko kegagalan struktural seperti retak, amblas, hingga keretakan bergelombang pada permukaan perkerasan jalan akan meningkat tajam. Artikel ini akan mengupas secara mendalam mengenai prosedur, fungsi, cara analisis data, hingga standar acuan dalam pelaksanaan pengujian kekuatan tanah ini.

Apa Itu Dynamic Cone Penetrometer (DCP)?

Test DCP adalah metode pengujian penetrasi dinamis yang digunakan untuk mengevaluasi kekuatan insitu atau daya dukung tanah dasar serta lapisan perkerasan tanpa pengikat (unbound granular layers). Alat ini bekerja dengan memanfaatkan energi hantaman beban jatuh bebas untuk mendorong kerucut baja masuk ke dalam lapisan tanah.

Komponen utama dari perangkat alat dynamic cone penetrometer standar meliputi:

• Penumbuk (Hammer): Memiliki berat standar sebesar 8 kg (17,6 lb) dengan tinggi jatuh bebas sejauh 575 mm (22,6 inci).
• Landasan (Anvil): Tempat menerima hantaman palu penumbuk dan meneruskan energi ke pipa pendorong.
• Pipa Pengarah (Top Rod): Batang atas yang berfungsi sebagai pemandu jalannya palu penumbuk.
• Batang Penembus (Penetration Rod): Batang baja bawah yang terhubung langsung dengan ujung kerucut.
• Kerucut Baja (Cone): Ujung penembus dengan sudut 60 derajat dan diameter dasar 20 mm.

Metode pengujian dcp test tanah ini sangat populer karena sifatnya yang portabel, mudah dioperasikan di area terpencil, dan mampu memberikan data stratigrafi kekuatan tanah secara kontinu hingga kedalaman sekitar 80 cm sampai 1 meter tanpa harus melakukan penggalian besar (test pit).

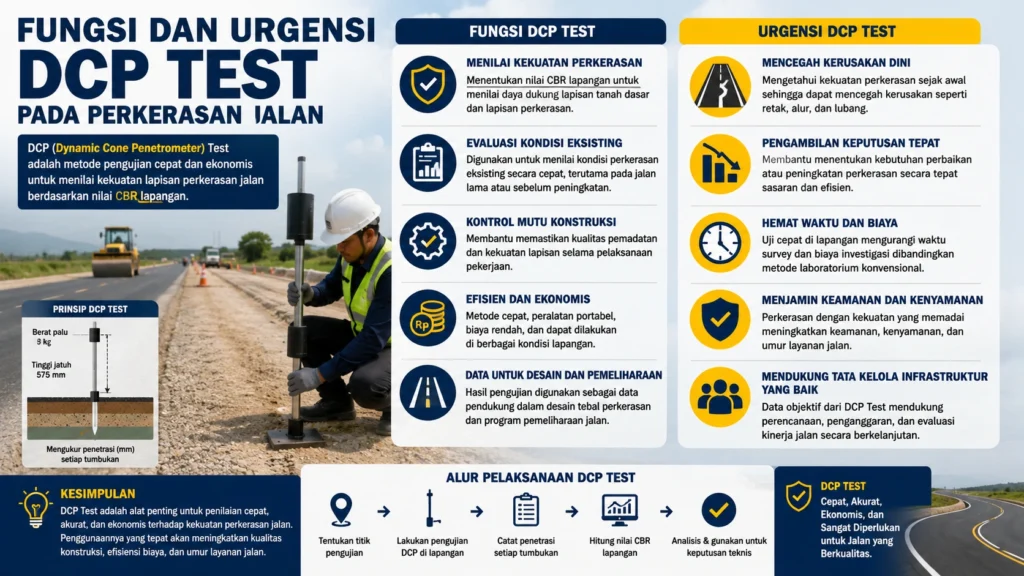

Fungsi dan Urgensi DCP Test pada Perkerasan Jalan

Pelaksanaan dcp test tidak sekadar menjadi formalitas dokumen proyek, melainkan instrumen penting dalam pengendalian mutu (quality control) dan perencanaan tebal perkerasan. Berikut adalah beberapa fungsi utamanya:

1. Estimasi Nilai CBR (California Bearing Ratio) Insitu

Nilai CBR merupakan parameter standar yang digunakan dalam metode perencanaan tebal perkerasan jalan di Indonesia, baik metode empiris maupun mekanistik. Melalui korelasi empiris yang valid, data penetrasi dari alat dynamic cone penetrometer dapat langsung dikonversi menjadi nilai CBR insitu tanpa memerlukan uji laboratorium yang memakan waktu berhari-hari.

2. Identifikasi Batas Lapisan Tanah

Setiap lapisan tanah memiliki kepadatan dan karakteristik daya dukung yang berbeda. Dengan merekam kedalaman per hantaman, insinyur dapat mengidentifikasi ketebalan masing-masing lapisan di bawah permukaan jalan, mendeteksi keberadaan lapisan lunak (soft layer), atau memetakan kedalaman batuan dasar (bedrock).

3. Evaluasi Keseragaman Kepadatan Tanah

Pada proyek timbunan jalan baru (embankment), pengujian ini digunakan untuk memverifikasi apakah proses pemadatan (compaction) yang dilakukan oleh alat berat sudah merata di seluruh area proyek dan mencapai kedalaman desain yang disyaratkan.

Standar Acuan Pengujian di Indonesia

Di Indonesia, pelaksanaan test dcp harus mengikuti regulasi resmi agar hasil yang diperoleh diakui secara hukum dan teknis dalam dokumen kontrak konstruksi. Standar utama yang digunakan adalah:

• SNI 2417:2008 / SNI 03-1743-1989: Standar nasional yang mengatur tentang tata cara uji penetrasi konus dinamis untuk tanah.
• ASTM D6951/D6951M: Standard Test Method for Use of the Dynamic Cone Penetrometer in Shallow Pavement Applications. Standar internasional dari Amerika Serikat ini menjadi acuan utama pengembangan alat dan rumus korelasi CBR yang digunakan secara global.

Mengikuti standar ini memastikan bahwa geometri alat, berat komponen, dan prosedur hantaman berada dalam batas toleransi yang diizinkan, sehingga data yang dihasilkan bersifat valid dan dapat diperbandingkan.

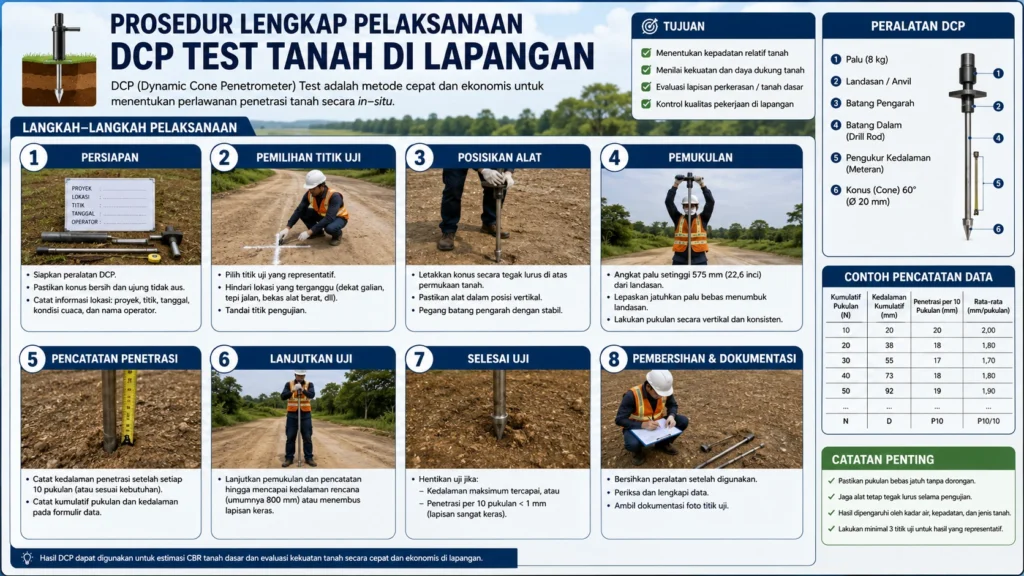

Prosedur Lengkap Pelaksanaan DCP Test Tanah di Lapangan

Untuk mendapatkan data yang akurat dan representatif, tahapan pelaksanaan pengujian dcp test tanah harus dilakukan secara sistematis oleh teknis yang kompeten. Berikut adalah panduan langkah demi langkah di lapangan:

1. Persiapan Alat dan Area Titik Uji

• Pastikan seluruh komponen alat dalam kondisi bersih, batang penetrasi lurus (tidak bengkok), dan ujung kerucut (cone) tidak aus atau tumpul.
• Tentukan titik pengujian berdasarkan rencana sampling (misalnya setiap interval 100 meter pada jalur rencana jalan).
• Bersihkan permukaan tanah dari rumput, batuan lepas, atau material organik teratas yang dapat mengganggu jalannya penetrasi awal.
• Jika pengujian dilakukan pada jalan beraspal yang sudah ada (untuk keperluan rekonstruksi/rehabilitasi), lakukan pemboran inti (core drill) terlebih dahulu untuk menembus lapisan aspal rigid atau fleksibel hingga mencapai lapisan base/subgrade.

2. Pemasangan Alat dan Pembacaan Awal (Awal Penetrasi)

• Posisikan alat secara vertikal tegak lurus (90 derajat) di atas permukaan tanah titik uji.
• Satu orang teknisi bertugas memegang alat agar tetap tegak lurus, sementara teknisi lainnya memegang mistar ukur penunjuk kedalaman.
• Ketuk palu penumbuk secara perlahan untuk mendudukkan ujung kerucut ke dalam tanah hingga batas terluar kerucut masuk tertanam (penetrasi awal).
• Catat angka indeks pada mistar pengukur sebagai pembacaan awal atau hantaman ke-0 ($H_0$).

3. Proses Penumbukan dan Perekaman Data

• Angkat palu penumbuk (berat 8 kg) secara hati-hati hingga menyentuh batas atas pipa pengarah. Pastikan palu tidak membentur batas atas terlalu keras yang dapat mengubah posisi alat.
• Lepaskan palu sehingga jatuh bebas mengenai landasan (anvil).
• Catat kedalaman penetrasi yang masuk ke dalam tanah setelah sejumlah hantaman tertentu.
  • Catatan Praktis: Untuk tanah lunak, pencatatan dapat dilakukan setiap 1 atau 2 hantaman. Untuk tanah keras atau lapisan agregat padat, pencatatan dilakukan setiap 5 atau 10 hantaman sekali agar data tidak terlalu panjang dan efisien.
• Lanjutkan proses penumbukan hingga kedalaman penetrasi mencapai target yang diinginkan (umumnya 80–100 cm) atau hingga batang penetrasi tidak mampu masuk lagi setelah dilakukan hantaman berturut-turut (kondisi refusal).

4. Pencabutan Alat

• Setelah target kedalaman terpenuhi, angkat alat ke atas secara vertikal.
• Gunakan alat bantu penarik atau ketukan palu ke arah atas secara perlahan jika tanah menjepit batang penetrasi terlalu kuat. Jangan menggoyang-goyangkan alat ke arah samping secara ekstrem karena berisiko membengkokkan batang penguji.

Kelebihan dan Keterbatasan Metode DCP

Seperti halnya metode pengujian geoteknik lainnya, test dcp memiliki spektrum kecocokan tertentu di lapangan. Memahami kelebihan dan kekurangannya akan membantu tim manajemen proyek dalam mengambil keputusan taktis.

Kelebihan Utama:

• Efisiensi Waktu: Pengujian di satu titik hanya membutuhkan waktu sekitar 15 hingga 30 menit dari persiapan hingga pencabutan alat.
• Ekonomis: Biaya operasional jauh lebih murah dibandingkan uji CBR lapangan metode langsung (menggunakan truk pembeban) atau uji laboratorium.
• Kerusakan Minimal (Non-Destructive/Low-Destructive): Hanya menyisakan lubang kecil berdiameter 2 cm pada permukaan tanah dasar, sehingga tidak merusak struktur makro tanah sekitar.
• Data Kontinu: Memberikan gambaran kekuatan tanah yang kontinu per kedalaman, berbeda dengan uji laboratorium yang sifatnya point sampling per kedalaman tertentu saja.

Keterbatasan:

• Sensitif terhadap Batuan Besar: Jika kerucut baja membentur bongkahan batu besar (boulder) atau kerikil berukuran kasar di dalam tanah, nilai penetrasi akan langsung melonjak drastis (menunjukkan seolah-olah tanah sangat keras), yang memicu bias data (false high CBR).
• Keterbatasan Kedalaman: Efektif hanya untuk kedalaman dangkal (di bawah 1–1,2 meter). Tidak cocok untuk evaluasi fondasi dalam seperti tiang pancang atau bored pile.
• Ketergantungan pada Kadar Air: Hasil pengujian sangat dipengaruhi oleh kondisi kejenuhan air pada tanah saat pengetesan dilakukan. Tanah lempung saat musim kemarau akan menunjukkan CBR tinggi, namun nilainya bisa merosot tajam saat musim penghujan akibat efek saturasi air.

Rekomendasi Layanan Pengujian Profesional

Menimbang akurasi data pengujian tanah yang menjadi fondasi utama keselamatan pengguna jalan, pelaksanaan pengujian ini tidak boleh dilakukan secara sembarang. Kesalahan kalibrasi alat, sudut kemiringan saat penumbukan, hingga kesalahan pembacaan mistar ukur dapat berakibat fatal pada kalkulasi desain ketebalan aspal atau beton.

Bagi Anda yang sedang mengelola proyek konstruksi infrastruktur, pematangan lahan, maupun audit kelayakan jalan di berbagai wilayah Indonesia, Anda memerlukan mitra pengujian geoteknik yang kredibel dan memiliki rekam jejak yang teruji.

Samudra Teknik Solusindo hadir sebagai penyedia layanan penyewaan alat dan jasa pelaksanaan DCP Test (Dynamic Cone Penetrometer) profesional. Didukung oleh tim teknisi bersertifikat, peralatan modern yang terkalibrasi sesuai standar SNI dan ASTM, serta pelaporan data analitis yang komprehensif, kami berkomitmen memastikan bahwa evaluasi kekuatan tanah dasar proyek Anda berjalan secara akurat, cepat, dan transparan.

Segera konsultasikan kebutuhan uji tanah dan perkerasan proyek Anda bersama tim ahli kami untuk mendapatkan penawaran harga terbaik dan layanan survei lapangan yang responsif.

FAQ: Pertanyaan Umum Mengenai DCP Test

Kesimpulan

Pengujian dcp test merupakan pilar penting dalam rekayasa geoteknik jalan raya yang menjembatani kebutuhan antara kecepatan pengumpulan data lapangan dengan validitas parameter kekuatan tanah. Melalui parameter DCP Index yang dikonversikan ke nilai CBR insitu, para perencana dapat mengoptimalkan desain tebal komponen perkerasan secara ekonomis tanpa mengorbankan aspek keselamatan struktural.
