Apakah Uji Tiang Pancang penting Sebelum Bangunan Dibangun?

Bayangkan Anda sedang membangun sebuah gedung bertingkat, jembatan, atau fasilitas industri berskala besar. Anda telah menginvestasikan dana yang tidak sedikit untuk merancang arsitektur yang megah dan menggunakan material terbaik. Namun, bagaimana Anda bisa memastikan bahwa pondasi di bawah tanah bagian paling krusial yang tidak terlihat benar-benar sanggup menopang seluruh beban bangunan tersebut selama puluhan tahun?

Di sinilah pertanyaan penting sering muncul di kalangan kontraktor, pemilik proyek, maupun insinyur sipil: Apakah tiang pancang perlu diuji sebelum bangunan dibangun?

Jawabannya adalah sangat perlu. Uji tiang pancang bukan sekadar formalitas administrasi atau penambah biaya proyek, melainkan langkah penting dalam dunia konstruksi modern untuk menjamin keselamatan, efisiensi biaya, dan kepatuhan terhadap standar keamanan bangunan.

Artikel ini akan mengupas secara mendalam mengapa pemancangan tiang harus melalui tahap pengujian, jenis pengujian yang umum digunakan, hingga dampaknya terhadap keberlanjutan struktur bangunan Anda.

Memahami Fungsi Pondasi Tiang Pancang dalam Konstruksi

Sebelum membahas pentingnya pengujian, mari kita pahami terlebih dahulu peran dasar elemen ini. Dalam dunia teknik sipil, tiang pancang atau pile adalah elemen struktur panjang yang dimasukkan ke dalam tanah untuk menyalurkan beban dari struktur atas (superstructure) ke lapisan tanah keras yang berada di kedalaman tertentu.

Metode ini menjadi pilihan utama ketika lapisan tanah dangkal tidak memiliki daya dukung (bearing capacity) yang cukup untuk menahan beban bangunan di atasnya.

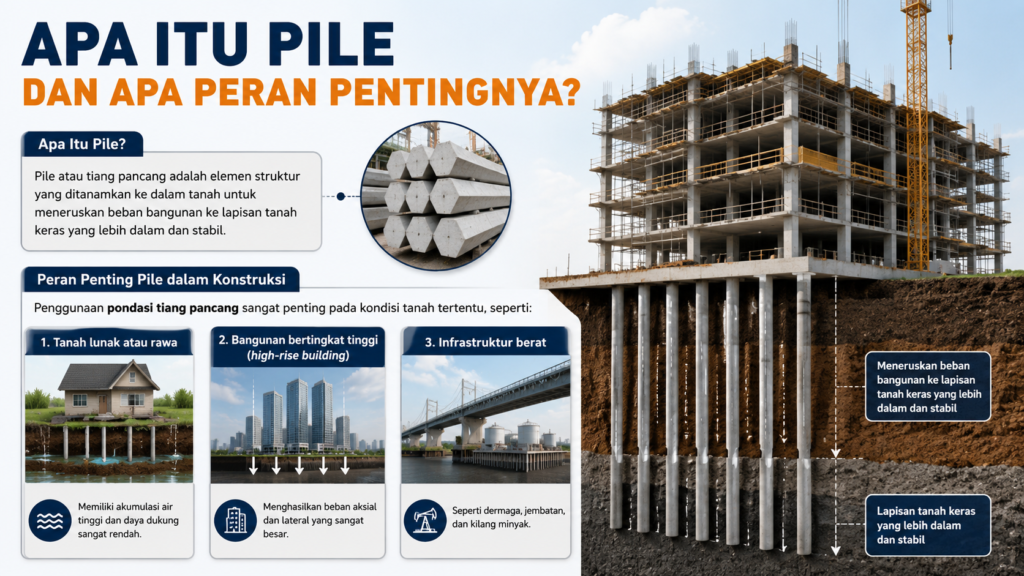

Apa Itu Pile dan Mengapa Perannya Sangat Penting?

Secara sederhana, pile adalah tiang struktural terbuat dari beton bertulang, baja, atau kayu presisi tinggi yang ditancapkan ke tanah menggunakan alat pemancang (hammer atau hydraulic static pile driver).

Penggunaan pondasi tiang pancang sangat penting pada kondisi tanah tertentu, seperti:

• Tanah lunak atau rawa: Memiliki akumulasi air tinggi dan daya dukung sangat rendah.
• Bangunan bertingkat tinggi (high-rise building): Menghasilkan beban aksial dan lateral yang sangat besar.
• Infrastruktur berat: Seperti dermaga, jembatan, dan kilang minyak.

Tanpa perancangan dan pelaksanaan pemancangan yang tepat, kegagalan struktur bawah dapat berakibat fatal, mulai dari penurunan bangunan yang tidak merata (differential settlement), retak struktur, hingga keruntuhan total (catastrophic failure).

Mengapa Tiang Pancang Wajib Diuji Sebelum Konstruksi Lanjut?

Banyak praktisi awam berasumsi bahwa jika tiang pancang sudah diproduksi sesuai standar pabrik dan dipancang hingga kedalaman sesuai gambar kerja, maka pondasi otomatis aman. Asumsi ini merupakan kekeliruan besar.

Kondisi bawah tanah bersifat dinamis dan bervariasi (heterogen). Meskipun analisis tanah awal melalui pengujian boring atau sondir sudah dilakukan di beberapa titik, variasi geologi lokal di area pemancangan tetap bisa terjadi. Berikut adalah alasan utama mengapa uji pondasi tiang pancang mutlak dilakukan:

1. Memastikan Daya Dukung Nyata (Actual Bearing Capacity)

Perhitungan teoritis daya dukung tanah berdasarkan rumus mekanika tanah selalu memiliki faktor keamanan (safety factor). Pengujian langsung di lapangan memberikan data riil mengenai kapasitas dukung izin (allowable load) dan kapasitas dukung ultimit (ultimate capacity) dari tiang yang sudah terpasang.

2. Mendeteksi Kerusakan Struktural Usai Pemancangan

Proses pemancangan melibatkan pemukulan berulang kali (impact) atau penekanan kuat. Benturan ini beresiko menyebabkan kerusakan internal pada tiang pancang, seperti:

• Retak mikroskopis atau patah di dalam tanah.
• Diskontinuitas material beton.
• Bending atau pembengkokan tiang akibat benturan batu mangkem/kontur tanah keras yang miring.

Pengujian membantu mengidentifikasi apakah integritas fisik tiang masih utuh setelah mencapai kedalaman target.

3. Optimalisasi Desain dan Efisiensi Biaya

Pengujian tiang pada tahap awal (pre-production test) memungkinkan tim structural engineer melakukan optimasi desain. Jika data uji menunjukkan daya dukung tiang ternyata lebih besar dari estimasi teoritis, jumlah tiang atau kedalaman pemancangan dapat dikurangi secara aman. Hal ini berpotensi menghemat anggaran proyek dalam jumlah signifikan.

4. Memenuhi Standar Hukum dan Regulasi Nasional

Di Indonesia, standar perencanaan dan pelaksanaan struktur bawah diatur ketat dalam SNI 8460:2017 (Persyaratan Perancangan Geoteknik). Regulasi ini mewajibkan adanya verifikasi daya dukung tiang melalui pengujian lapangan untuk memastikan kelayakan bangunan sebelum izin penggunaan dikeluarkan.

Perbandingan: Pondasi Tiang Pancang dan Bore Pile

Dalam praktiknya, pemilihan jenis pondasi dalam sering kali melibatkan dua opsi populer, yaitu pondasi tiang pancang dan bore pile. Memahami perbedaan keduanya membantu menentukan metode pengujian yang paling tepat.

Kedua jenis pondasi tersebut tetap membutuhkan uji verifikasi teknis untuk menjamin performa elastisitas dan kapasitas mekanisnya.

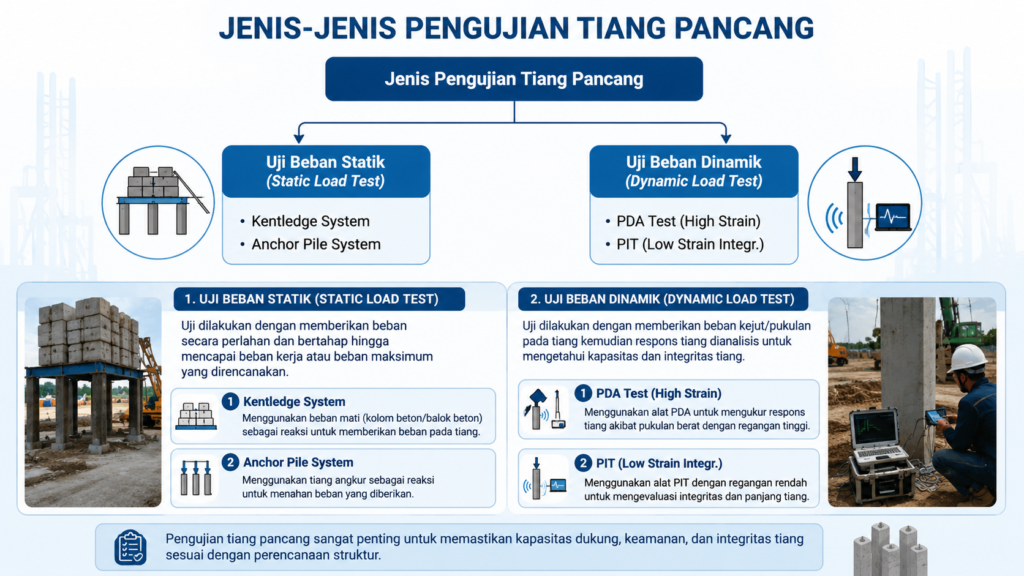

Metode Pengujian Tiang Pancang yang Paling Sering Digunakan

Secara garis besar, pengujian tiang pancang dibagi menjadi dua kategori utama, diantaranya Uji Beban Statik (Static Load Test) dan Uji Beban Dinamik (Dynamic Load Test).

1. Uji Beban Statik (Static Load Test)

Metode ini dianggap sebagai gold standard atau metode paling akurat dalam mengukur daya dukung tiang. Tiang pancang diberi beban gravitasi secara bertahap menggunakan beban mati (kentledge system) atau tiang jangkar (anchor pile system), lalu penurunan (settlement) tiang diukur menggunakan dial gauge.

• Kelebihan: Sangat akurat, memberikan gambaran perilaku tiang di bawah beban konstan jangka panjang.
• Kekurangan: Membutuhkan waktu lama, biaya tinggi, serta ruang operasional lapangan yang luas.

2. Uji Beban Dinamik: Pile Driving Analyzer (PDA Test)

Mengingat keterbatasan waktu dan ruang pada proyek modern, PDA Test menjadi solusi pengujian yang sangat populer, efisien, dan diakui secara internasional (ASTM D4945).

Apa Itu PDA Test?

PDA test (Pile Driving Analyzer) adalah metode pengujian non-destruktif (Non-Destructive Test) berbasis gelombang dinamik. Pengujian ini memanfaatkan teori gelombang satu dimensi (one-dimensional wave mechanics) yang merambat sepanjang tiang saat tiang dijatuhkan beban pukul (hammer impact).

Cara Kerja PDA Test Tiang Pancang:

1. Dua pasang sensor strain transducer dan accelerometer dipasang pada bagian atas tiang pancang (minimal 1.5 – 2 kali diameter tiang dari kepala tiang).
2. Beban pemukul (hammer) dijatuhkan ke kepala tiang untuk menghasilkan gelombang regangan dan percepatan.
3. Alat instrumen komputer PDA merekam respon sinyal gelombang tersebut secara real-time.
4. Data mentah tersebut kemudian dianalisis lebih lanjut menggunakan instrumen komputasi CAPWAP® (Case Pile Wave Analysis Program) untuk mendapatkan distribusi perlawanan tanah (skin friction dan end bearing).

Parameter yang Dihasilkan dari Uji PDA:

• Total daya dukung aksial tiang (ultimate bearing capacity).
• Distribusi perlawanan gesek dinding tiang (skin friction) dan perlawanan ujung tiang (end bearing).
• Integritas dan keutuhan struktur tiang (mendeteksi damage atau breakage).
• Tensi dan kompresi maksimum yang terjadi selama pemancangan (driving stresses).
• Efisiensi energi dari sistem pemukul (hammer efficiency).

3. Uji Integritas Tiang Low-Strain (Pile Integrity Test / PIT)

Jika PDA Test tergolong High Strain Dynamic Test, maka PIT (Pile Integrity Test) adalah uji regangan kecil (Low Strain). Metode ini menggunakan palu genggam kecil (handheld hammer) yang dipukulkan secara ringan ke kepala tiang untuk menghasilkan gelombang kejutan aksial.

Pengujian PIT bertujuan khusus untuk menguji keutuhan fisik tiang (mencari adanya keretakan, pengecilan penampang, atau pembesaran penampang) tanpa mengukur kapasitas daya dukung tanah.

Dampak Buruk Mengabaikan Pengujian Tiang Pancang

Mengabaikan tahapan pengujian demi menghemat anggaran jangka pendek adalah bentuk investasi beresiko tinggi (high risk). Berikut adalah skenario merugikan yang berpotensi terjadi jika tiang pancang tidak diuji sebelum pembangunan dilakukan:

1. Kegagalan Elemen Pondasi (Foundation Failure)

Jika kapasitas dukung tanah di lapangan ternyata lebih rendah dari hasil analisis laboratorium, tiang pancang tidak akan sanggup menahan beban desain gedung. Akibatnya, gedung dapat mengalami penurunan berlebih (excessive settlement) yang menyebabkan struktur retak, pintu/jendela tidak bisa ditutup, hingga kerusakan sistem perpipaan bawah tanah.

2. Biaya Perbaikan (Underpinning) yang Sangat Mahal

Apabila kerusakan pondasi baru terdeteksi setelah gedung selesai dibangun, proses perbaikannya (retrofitting/underpinning) membutuhkan teknologi yang sangat kompleks dan memakan biaya berlipat-lipat dibandingkan biaya pengujian awal.

3. Isu Hukum dan Pertanggungjawaban Kegagalan Bangunan

Berdasarkan Undang-Undang Jasa Konstruksi di Indonesia, penyedia jasa konstruksi, konsultan perencana, dan pengawas bertanggung jawab atas kegagalan bangunan. Jika terjadi kecelakaan struktur akibat ketiadaan validasi pengujian pondasi, pihak terkait dapat dikenakan sanksi perdata maupun pidana.

Langkah Praktis Pelaksanaan Pengujian di Lapangan

Untuk memastikan pengujian memberikan data akurat yang dapat dipertanggungjawabkan, proses pengujian harus mengikuti urutan kerja yang sistematis:

1. Perencanaan dan Penentuan Titik Uji Tiang Pancang: Konsultan geoteknik menentukan titik tiang pancang yang akan diuji berdasarkan variasi lapisan tanah dan area kritis beban struktur.
2. Persiapan Kepala Tiang (Head Preparation): Kepala tiang pancang diresikkan, diratakan, dan dipastikan bebas dari beton cair/rusak agar penyebaran benturan merata.
3. Pemasangan Instrumen Sensor: Sensor strain transducer dan accelerometer dipasang sejajar di sisi kanan dan kiri tiang secara presisi.
4. Kalibrasi Alat dan Pengujian: Pengujian dinamis (seperti PDA Test) dilakukan dengan menjatuhkan beban hammer dengan variasi tinggi jatuh (drop height) secara bertahap.
5. Perekaman dan Analisis Data: Data sinyal digital dianalisis oleh geotechnical engineer tersertifikasi menggunakan software terstandarisasi.
6. Penerbitan Laporan Resmi: Laporan analisis komprehensif diterbitkan sebagai dokumen validasi teknis untuk kelanjutan proyek.

Solusi Jasa Pengujian Pondasi Terpercaya

Pengujian tiang pancang memerlukan tingkat presisi tinggi, alat terkalibrasi, serta tenaga ahli geoteknik yang berpengalaman untuk menginterpretasikan data secara akurat.

PT Samudra Teknik Solusindo menyediakan layanan Jasa PDA Test profesional untuk membantu memastikan kapasitas daya dukung serta integritas struktur pondasi tiang pancang Anda. Dikerjakan oleh teknisi ahli berpengalaman dan didukung oleh peralatan canggih berstandar internasional, layanan kami hadir untuk menjamin keamanan, efisiensi, dan kualitas konstruksi proyek Anda dari resiko kegagalan struktur.

FAQ: Seputar Uji Tiang Pancang PDA

Kesimpulan

Pengujian tiang pancang bukanlah opsi tambahan, melainkan persyaratan mutlak yang harus dipenuhi sebelum proses konstruksi bangunan atas dimulai. Melalui serangkaian pengujian seperti PDA Test tiang pancang maupun uji beban statik, Anda dapat memastikan bahwa sistem pondasi tiang pancang bekerja secara optimal, aman dari kerusakan fisik, dan mampu menopang beban desain dalam jangka panjang.

Melakukan uji pondasi sejak awal adalah bentuk efisiensi, langkah pencegahan resiko, dan wujud tanggung jawab profesional dalam melahirkan karya konstruksi yang kokoh dan berkelanjutan.
