Bagaimana Menentukan Titik Pemasangan Inclinometer untuk Monitoring Longsor

Mitigasi bencana tanah longsor memerlukan pendekatan geoteknik yang presisi. Salah satu instrumen paling penting dalam mendeteksi pergerakan lereng sejak dini adalah inclinometer. Namun, keandalan data yang dihasilkan oleh sistem ini sangat bergantung pada keberhasilan proses instalasi awal. Mengetahui lokasi dan titik pemasangan inclinometer yang tepat bukan sekadar prosedur formal, melainkan langkah penting untuk memastikan keselamatan jiwa dan infrastruktur di sekitar daerah rawan longsor.

Artikel ini membahas secara mendalam tata cara menentukan lokasi penempatan instrumen, faktor geoteknik yang memengaruhinya, hingga rekomendasi perangkat dan jasa profesional untuk kebutuhan proyek Anda.

Memahami Fungsi Inclinometer dalam Monitoring Kestabilan Lereng

Secara mendasar, inclinometer adalah alat kestabilan lereng yang dirancang untuk mengukur lateral displacement atau pergerakan horizontal pada massa tanah dan batuan. Instrumen ini bekerja dengan mendeteksi perubahan sudut kemiringan pada pipa casing khusus yang ditanam di dalam tanah secara vertikal.

Dalam skenario monitoring longsor, alat ini memberikan visualisasi profil pergerakan tanah dari kedalaman tertentu hingga ke permukaan. Informasi ini sangat penting bagi insinyur geoteknik untuk:

• Menentukan kedalaman pasti bidang gelincir (shear plane).
• Menghitung kecepatan dan arah pergerakan lereng secara berkesinambungan.
• Memverifikasi efektivitas struktur penahan tanah seperti bored pile, retaining wall, atau ground anchor.
• Memberikan peringatan dini (early warning system) sebelum kegagalan lereng total terjadi.

Faktor Geoteknik dalam Menentukan Titik Pemasangan Inclinometer

Menentukan koordinat dan kedalaman penanaman pipa tidak boleh dilakukan secara acak. Pemilihan posisi yang keliru dapat menyebabkan instrumen gagal mendeteksi pergerakan utama tanah. Berikut adalah parameter utama yang wajib dianalisis dalam survei penentuan lokasi:

1. Hasil Investigasi Geoteknik dan Pemetaan Pemukaan

Langkah awal yang tidak boleh terlewatkan adalah melakukan uji penetrasi (seperti SPT/CPT) dan pemboran inti (core drilling). Data stratigrafi tanah membantu mengidentifikasi lapisan tanah lunak, batas kontak antar-lapisan, serta potensi zona lemah yang beresiko menjadi bidang gelincir.

2. Geometri dan Marfologi Lereng

Bentuk fisik lereng mempengaruhi distribusi tegangan tanah. Secara umum, area lereng dibagi menjadi tiga zona penting, yaitu:

• Puncak Lereng (Crest): Titik ini penting untuk memantau retakan tarik (tension crack) awal.
• Badan Lereng (Mid-Slope): Lokasi tempat massa tanah terbesar biasanya bergerak.
• Kaki Lereng (Toe): Titik penopang utama lereng tempat akumulasi tegangan lateral berkumpul.

3. Posisi Muka Air Tanah (Hydrogeology)

Fluida di dalam tanah meningkatkan tekanan pori yang menurunkan kuat geser tanah. Penempatan instrumen harus memperhitungkan fluktuasi air tanah musim hujan dan kemarau, karena pergeseran sering kali terpicu saat kejenuhan tanah mencapai tingkat puncak.

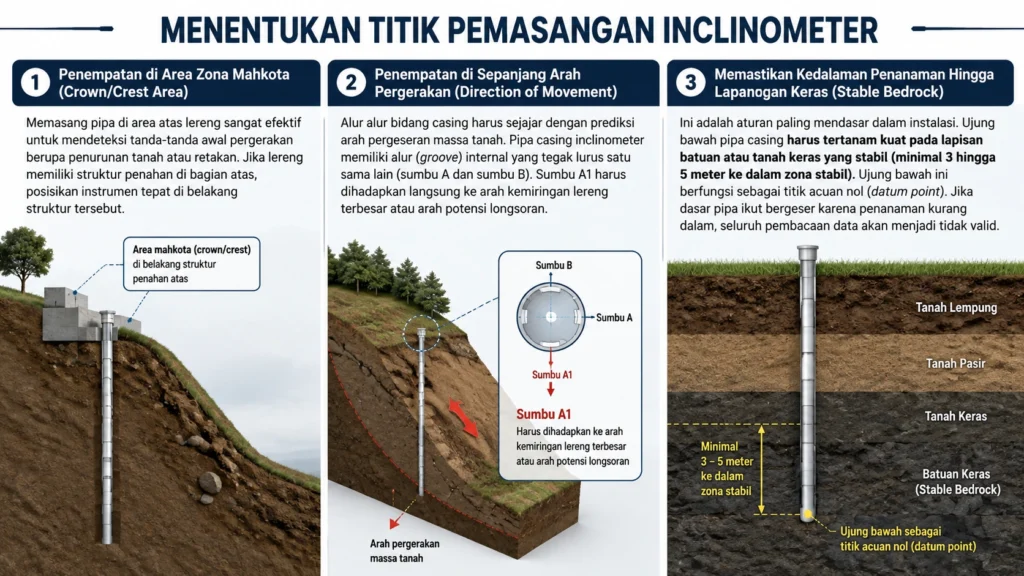

Panduan Langkah Menentukan Titik Pemasangan Inclinometer di Lapangan

Untuk mendapatkan visualisasi data monitoring pergerakan tanah yang akurat, berikut panduan penetapan posisi di area kerja:

Penempatan di Area Zona Mahkota (Crown/Crest Area)

Memasang pipa di area atas lereng sangat efektif untuk mendeteksi tanda-tanda awal pergerakan berupa penurunan tanah atau retakan. Jika lereng memiliki struktur penahan di bagian atas, posisikan instrumen tepat di belakang struktur tersebut.

Penempatan di Sepanjang Arah Pergerakan (Direction of Movement)

Alur alur bidang casing harus sejajar dengan prediksi arah pergeseran massa tanah. Pipa casing inclinometer memiliki alur (groove) internal yang tegak lurus satu sama lain (sumbu A dan sumbu B). Sumbu A1 harus dihadapkan langsung ke arah kemiringan lereng terbesar atau arah potensi longsoran.

Memastikan Kedalaman Penanaman Hingga Lapangan Keras (Stable Bedrock)

Ini adalah aturan paling mendasar dalam instalasi. Ujung bawah pipa casing harus tertanam kuat pada lapisan batuan atau tanah keras yang stabil (minimal 3 hingga 5 meter ke dalam zona stabil). Ujung bawah ini berfungsi sebagai titik acuan nol (datum point). Jika dasar pipa ikut bergeser karena penanaman kurang dalam, seluruh pembacaan data akan menjadi tidak valid.

Alat Monitoring Longsor Rekomendasi: Ace Instruments Digital Vertical Inclinometer System

Keberhasilan penentuan lokasi harus didukung oleh instrumen pembaca data berkualitas tinggi. Untuk kebutuhan proyek infrastruktur, pertambangan, dan mitigasi bencana, perangkat Ace Instruments Digital Vertical Inclinometer System merupakan salah satu solusi terbaik di industri geoteknik.

Sistem instrumen ini dirancang untuk memberikan presisi tinggi dalam mengukur profil defleksi lateral. Beberapa keunggulan utamanya meliputi:

• Sensor MEMS Presisi Tinggi: Menggunakan teknologi Micro-Electro-Mechanical Systems yang sangat sensitif terhadap perubahan sudut sekecil apa pun.
• Konstruksi Tangguh: Probe terbuat dari material stainless steel berkualitas tinggi dengan standar ketahanan air IP68, mampu bertahan pada kondisi lingkungan ekstrem di lapangan.
• Integrasi Digital & Kabel Andal: Dilengkapi kabel bertulang kawat baja (strain-relief cable) dengan penanda jarak yang jelas dan konduktivitas sinyal digital yang stabil tanpa deviasi voltase.
• Kemudahan Pembacaan Data: Dapat terkoneksi langsung dengan field readout unit atau perangkat genggam berbasis aplikasi untuk analisis data secara cepat di lokasi proyek.

Memadukan perencanaan lokasi yang matang dengan Ace Instruments Digital Vertical Inclinometer System menjamin keandalan data kestabilan lereng jangka panjang.

Tabel Ringkasan Rencana Penempatan dan Spesifikasi Instalasi

Solusi Profesional: Jasa Instalasi Inclinometer PT Samudra Teknik Solusindo

Proses penentuan titik dan pemasangan casing inclinometer membutuhkan keahlian teknis khusus. Kesalahan pada proses pengeboran, orientasi alur pipa, hingga komposisi grouting dapat merusak fungsi sistem secara keseluruhan.

Untuk memastikan sistem pemantauan Anda terpasang sesuai standar geoteknik internasional, PT Samudra Teknik Solusindo menyediakan Jasa instalasi Inclinometer profesional untuk membantu monitoring pergerakan tanah di berbagai sektor proyek.

Tim ahli dari PT Samudra Teknik Solusindo siap mendampingi Anda mulai dari tahap analisis geoteknik awal, penentuan titik lokasi strategis di lapangan, proses pengeboran, penanaman casing, hingga kalibrasi dan pembacaan data akhir.

FAQ: Seputar Alat Monitoring Longsor

Kesimpulan

Menentukan titik penempatan instrumen geoteknik bukan sekadar menanam peralatan di area rawan bencana. Diperlukan kalkulasi matang yang memadukan data kondisi tanah, geometri lereng, serta arah potensi pergerakan massa tanah. Dengan penentuan titik yang tepat, penanaman casing hingga lapisan dasar yang stabil, serta penggunaan perangkat andal seperti Ace Instruments Digital Vertical Inclinometer System, upaya pencegahan bencana longsor dapat dilakukan secara terukur dan efektif.
