Bagaimana Menentukan Beban Static Loading Test yang Dibutuhkan?

Dalam dunia teknik sipil, static loading test adalah metode pengujian konvensional yang digunakan untuk mengukur daya dukung aktual serta respon penurunan (settlement) pada elemen pondasi, seperti tiang pancang (driven pile) atau tiang bor (bored pile). Pengujian ini memberikan gambaran langsung mengenai performa tanah dan struktur pondasi saat menerima beban bertahap secara fisik di lapangan.

Keberhasilan sebuah proyek bangunan sangat bergantung pada kekuatan dan stabilitas sistem pondasinya. Namun, sebelum struktur berdiri, muncul pertanyaan krusial dalam tahap perencanaan: bagaimana cara menentukan beban static loading test yang tepat agar hasil pengujian akurat, aman, dan sesuai standar yang berlaku? Artikel ini akan mengulas secara mendalam faktor-faktor penentu, perhitungan standar, hingga skenario khusus dalam menentukan beban uji.

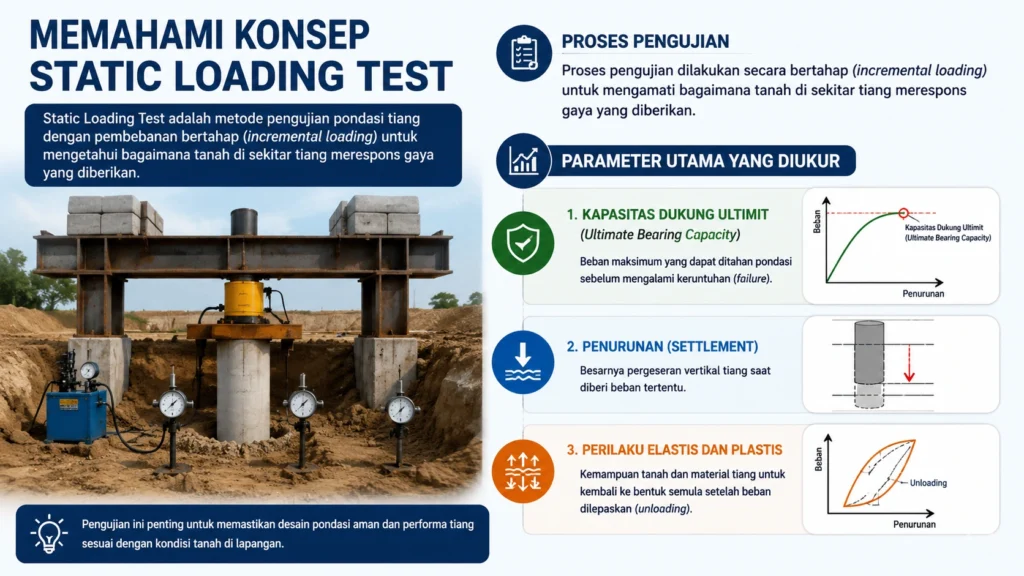

Memahami Konsep Dasar Static Loading Test

Pengujian beban statis bekerja dengan menerapkan gaya tekan, tarik, atau lateral secara perlahan pada elemen pondasi menggunakan dongkrak hidraulik (hydraulic jack). Beban ini ditahan oleh sistem reaktif, seperti balok reaksi (reaction beam) yang diikat pada tiang jangkar (anchor pile) atau menggunakan beban mati (kentledge system) berupa blok beton atau besi.

Proses pengujian dilakukan secara bertahap (incremental loading) untuk mengamati bagaimana tanah di sekitar tiang merespons gaya yang diberikan. Parameter utama yang diukur meliputi:

• Kapasitas Dukung Ultimit (Ultimate Bearing Capacity): Beban maksimum yang dapat ditahan pondasi sebelum mengalami keruntuhan (failure).
• Penurunan (Settlement): Besarnya pergeseran vertikal tiang saat diberi beban tertentu.
• Perilaku Elastis dan Plastis: Kemampuan tanah dan material tiang untuk kembali ke bentuk semula setelah beban dilepaskan (unloading).

Pelaksanaan static load test menjadi standar emas (gold standard) karena data yang dihasilkan bersifat langsung (direct measurement), sehingga mengurangi ketidakpastian matematis dari rumus-rumus prediktif tanah.

Standar Acuan dalam Menentukan Beban Uji

Penentuan besarnya beban uji tiang tidak dilakukan secara sembarangan atau berdasarkan perkiraan kasar. Tim insinyur geoteknik harus mengacu pada standar nasional maupun internasional yang mengatur prosedur pengujian material dan struktur.

Beberapa standar utama yang sering digunakan di Indonesia meliputi:

• SNI 8460:2017 (Persyaratan Perancangan Geoteknik): Standar Nasional Indonesia ini mengatur ketentuan teknis perencanaan geoteknik, termasuk tata cara pengujian pondasi tiang. SNI memberikan panduan mengenai ambang batas beban uji, jumlah tiang yang harus diuji, serta kriteria penurunan yang diizinkan.
• ASTM D1143 / D1143M: Standar Internasional dari American Society for Testing and Materials (ASTM) ini merupakan acuan global terpopuler untuk uji beban statis aksial tekan. Standar ini menjelaskan metodologi pemberian beban, durasi penahanan beban (holding time), hingga pembacaan alat ukur.

Faktor Kunci dalam Menghitung Beban Uji Tiang

Untuk menentukan angka beban yang tepat pada peralatan pengujian, terdapat beberapa variabel utama yang harus dihitung oleh perencana struktur:

1. Beban Rencana (Working Load / Design Load)

Beban rencana adalah beban maksimum yang diperkirakan akan dipikul oleh satu tiang pondasi selama masa layanan bangunan. Nilai ini diperoleh dari analisis pembebanan struktur atas (superstructure), termasuk beban mati (dead load), beban hidup (live load), dan kombinasi beban lingkungan seperti angin atau gempa.

2. Faktor Keamanan (Safety Factor)

Faktor keamanan digunakan untuk mengantisipasi ketidakpastian kondisi tanah, variasi kualitas bahan, serta potensi kesalahan pelaksanaan konstruksi. Dalam perencanaan geoteknik konvensional, nilai faktor keamanan yang umum digunakan berkisar antara 2,0 hingga 3,0.

3. Tujuan Pengujian: Proof Test vs. Ultimate Test

Besarnya beban maksimum yang diterapkan pada uji beban statis tiang sangat bergantung pada tujuan akhir dari pengujian tersebut:

• Proof Testing (Uji Verifikasi): Bertujuan untuk memastikan bahwa tiang mampu menahan beban kerja dengan aman tanpa mengalami penurunan berlebih. Beban uji biasanya ditetapkan sebesar 200 persen dari Beban Rencana (2 kali beban rencana).
• Ultimate / Failure Testing (Uji Keruntuhan): Bertujuan untuk mengetahui kapasitas batas mutlak dari interaksi tiang dan tanah. Beban uji ditingkatkan secara bertahap hingga tiang mengalami keruntuhan atau mencapai 250 persen hingga 300 persen dari Beban Rencana (2.5 hingga 3 kali beban rencana), atau sampai penurunan tiang mencapai batas ekstrem tertentu.

Contoh Simulasi Perhitungan Beban Uji

Untuk memberikan gambaran yang lebih jelas, mari kita simulasikan perhitungan penentuan beban pengujian pada sebuah proyek gedung bertingkat.

Data Perencanaan:

• Beban Rencana Per Tiang = 150 Ton
• Jenis Pengujian = Proof Test (Uji Verifikasi Standar)
• Acuan Standar = ASTM D1143 (200 persen dari Beban Rencana)

Langkah Perhitungan:

1. Menentukan Beban Maksimum Uji:Beban Maksimum Uji = 200 persen x Beban Rencana Beban Maksimum Uji = 2 x 150 Ton = 300 Ton
2. Skema Tahapan Pembebanan (Loading Stages):Sesuai prosedur standar, pembebanan dilakukan secara bertahap, umumnya dalam kelipatan 25 persen dari beban rencana:
   • Tahap 1: 25 persen Beban Rencana = 37,5 Ton
   • Tahap 2: 50 persen Beban Rencana = 75,0 Ton
   • Tahap 3: 75 persen Beban Rencana = 112,5 Ton
   • Tahap 4: 100 persen Beban Rencana = 150,0 Ton (Beban Kerja Normal)
   • Tahap 5: 125 persen Beban Rencana = 187,5 Ton
   • Tahap 6: 150 persen Beban Rencana = 225,0 Ton
   • Tahap 7: 175 persen Beban Rencana = 262,5 Ton
   • Tahap 8: 200 persen Beban Rencana = 300,0 Ton (Beban Uji Maksimum)

Setiap tahapan beban ditahan selama jangka waktu tertentu (misalnya 15 hingga 60 menit) sampai laju penurunan tanah berkurang dan stabil sebelum melangkah ke tahap berikutnya.

Aspek Penting Lain dalam Perencanaan Uji Beban

Mempertimbangkan angka tonase saja tidak cukup. Keberhasilan pengujian static load test juga dipengaruhi oleh penyiapan teknis di lapangan. Berikut adalah beberapa aspek lainnya dalam perencanaan pengujian beban:

Analisis Hasil Uji dan Kriteria Kegagalan

Setelah pengujian selesai, data pergerakan vertikal dikorelasikan dengan besarnya beban dalam bentuk grafik hubungan beban dan penurunan (Load vs Settlement). Insinyur geoteknik akan menganalisis kurva tersebut menggunakan beberapa metode interpretasi populer, seperti:

• Metode Davisson: Menentukan beban leleh berdasarkan kurva elastis tiang ditambah nilai offset tertentu.
• Metode Chin: Menggunakan pendekatan garis lurus untuk memprediksi kapasitas ultimit teoritis.
• Metode DeBeer: Mengidentifikasi titik patah (break point) pada grafik logaritma beban terhadap penurunan.

Suatu pengujian dikatakan tidak memenuhi syarat (fail) apabila pada beban kerja (100 persen Beban Rencana) terjadi penurunan melebihi batas toleransi struktur (misalnya lebih dari 12,5 mm), atau jika terjadi penurunan drastis secara terus-menerus tanpa ada peningkatan beban yang signifikan.

Solusi Pengujian Pondasi Terpercaya

Penentuan dan pelaksanaan uji pembebanan membutuhkan ketelitian tinggi, peralatan terkalibrasi, serta tenaga ahli yang berpengalaman di bidang geoteknik. Kesalahan dalam prosedur pengujian dapat berakibat pada kegagalan analisis struktur atau potensi bahaya keselamatan di area proyek.

PT Samudra Teknik Solusindo menyediakan Jasa Static Loading Test untuk mengukur daya dukung aktual dan tingkat penurunan (settlement) pada pondasi bangunan. Dengan didukung oleh tim berpengalaman dan peralatan modern yang terkalibrasi secara berkala, kami siap membantu memastikan keamanan serta keandalan struktur proyek konstruksi Anda di seluruh Indonesia.

FAQ: Seputar Beban Static Loading Test

Kesimpulan

Menentukan beban pada pengujian pembebanan statis merupakan langkah krusial yang menghubungkan teori perancangan dengan kondisi nyata di lapangan. Dengan mengacu pada standar berlaku seperti SNI dan ASTM, memperhitungkan faktor keamanan yang tepat, serta menerapkan prosedur pembebanan bertahap, insinyur dapat mengevaluasi kinerja pondasi secara akurat. Pengujian yang terencana dengan baik tidak hanya menjamin keamanan bangunan dalam jangka panjang, tetapi juga memberikan efisiensi biaya serta ketenangan pikiran bagi pemilik proyek.
