Berapa Titik Soil Test Sondir yang Dibutuhkan untuk Proyek?

Merencanakan sebuah proyek pembangunan baik itu rumah tinggal, gedung bertingkat, gudang industri, maupun fasilitas publik membutuhkan kepastian mengenai kekuatan tumpuan bangunan di atas tanah. Banyak pemilik proyek atau pengembang pemula yang melangkah ke tahap konstruksi tanpa mengetahui secara pasti kondisi sub-permukaan tanah di lokasi investasi mereka. Akibatnya, resiko penurunan bangunan (settlement), keretakan dinding, hingga kegagalan struktur fatal dapat mengintai di masa depan.

Untuk mencegah skenario buruk tersebut, pelaksanaan soil test tanah melalui metode uji sondir (Cone Penetration Test / CPT) menjadi langkah eksplorasi geoteknik yang mutlak diperlukan. Namun, timbul pertanyaan mendasar yang sering diajukan oleh perencana proyek: Berapa sebenarnya jumlah titik sondir yang ideal dan wajib diuji di lokasi pembangunan?

Menentukan jumlah titik sondir tidak boleh dilakukan secara asal-asalan atau sekadar mengira-ngira. Ada standar teknis geoteknik, regulasi bangunan gedung, serta perhitungan matematis luas area yang menentukan kerapatan titik pengujian tersebut. Artikel ini akan mengupas secara mendalam tata cara penentuan titik sondir yang akurat, faktor-faktor penentunya, hingga implikasi teknis terhadap keamanan bangunan Anda.

Memahami Apa Itu Soil Test dan Uji Sondir

Sebelum membahas aspek teknis penentuan jumlah lokasi pengujian, penting bagi kita untuk memahami terminologi serta prinsip dasarnya. Secara umum, soil test adalah serangkaian prosedur pengujian laboratorium dan lapangan yang dirancang untuk mengukur sifat fisik, mekanis, serta karakteristik mekanika tanah pada lokasi perencanaan konstruksi.

Dalam praktiknya di Indonesia, salah satu metode pengujian lapangan yang paling populer dan efisien adalah sondir tanah.

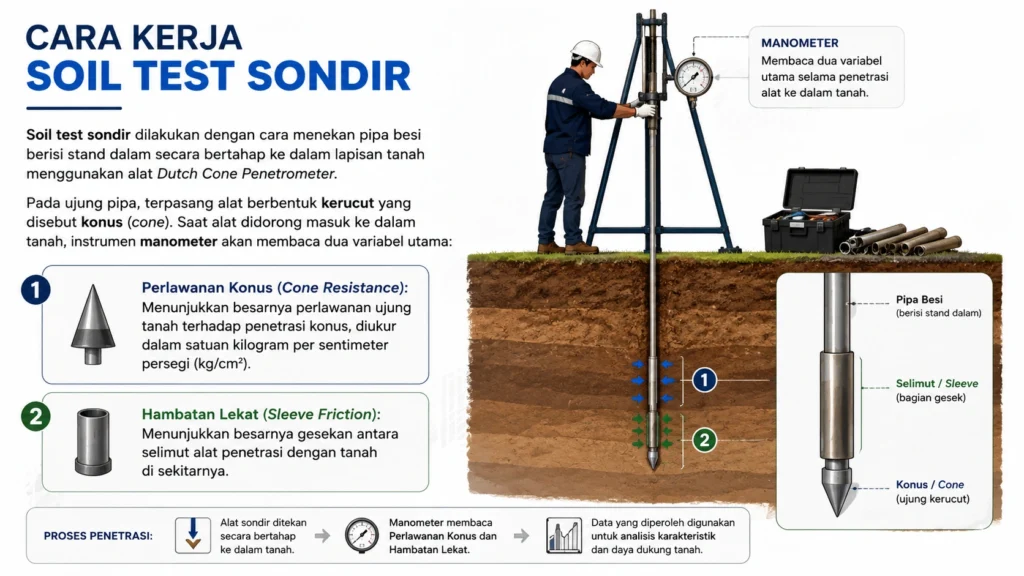

Cara Kerja dan Fungsi Uji Sondir

Soil test sondir dilakukan dengan cara menekan pipa besi berisi stang dalam secara bertahap ke dalam lapisan tanah menggunakan alat Dutch Cone Penetrometer. Pada ujung pipa, terpasang alat berbentuk kerucut yang disebut konus (cone). Saat alat didorong masuk ke dalam tanah, instrumen manometer akan membaca dua variabel utama:

1. Perlawanan Konus (Cone Resistance): Menunjukkan besarnya perlawanan ujung tanah terhadap penetrasi konus, diukur dalam satuan kilogram per sentimeter persegi (kg/cm²).
2. Hambatan Lekat (Sleeve Friction): Menunjukkan besarnya gesekan antara selimut alat penetrasi dengan tanah di sekitarnya.

Data dari pengujian tanah ini menghasilkan profil kontinuitas kekuatan tanah dari permukaan hingga kedalaman tanah keras (hard stratum). Informasi nilai perlawanan konus inilah yang nantinya digunakan oleh insinyur struktur untuk menghitung kapasitas daya dukung izin tanah serta menentukan jenis pondasi yang paling aman dan ekonomis—apakah cukup menggunakan pondasi dangkal (footing / cakar ayam) atau memerlukan pondasi dalam seperti tiang pancang (piles) atau bored pile.

Faktor-Faktor yang Memengaruhi Jumlah Titik Sondir

Tidak ada angka tunggal yang berlaku seragam untuk semua jenis pembangunan. Penentuan kedalaman dan penyebaran titik sondir bergantung pada kombinasi beberapa faktor teknis berikut:

1. Luas Tapak Bangunan (Footprint Area)

Semakin luas area lantai dasar bangunan yang bersentuhan dengan tanah, semakin banyak variasi kondisi geologi yang mungkin dijumpai. Area tapak yang luas membutuhkan penyebaran titik yang lebih merapat untuk mendeteksi potensi adanya kantong tanah lunak (soft pockets) atau ketidakseragaman perlapisan tanah.

2. Beban dan Fungsi Bangunan

Bangunan dengan beban aksial tinggi atau struktur yang sensitif terhadap penurunan (seperti gedung perkantoran bertingkat tinggi, cerobong pabrik, atau pylon jembatan) membutuhkan tingkat kepastian geoteknik yang jauh lebih tinggi dibandingkan struktur ringan seperti rumah tinggal satu lantai atau pagar pembatas.

3. Variabilitas Geologi Lokal

Kondisi tanah di Indonesia sangat heterogen. Di wilayah pesisir atau area bekas rawa/sawah, ketebalan tanah lempung lunak dapat bervariasi signifikan hanya dalam jarak beberapa meter. Semakin kompleks variabilitas tanah di suatu lokasi, semakin rapat jarak antar titik pengujian yang dibutuhkan.

4. Pedoman Regulasi dan Persyaratan Perizinan

Dalam proses pengurusan Persetujuan Bangunan Gedung (PBG)—yang dahulu dikenal sebagai IMB—dinas pekerjaan umum setempat biasanya menetapkan syarat minimal jumlah data investigasi tanah sebagai kelengkapan dokumen teknis analisis struktur.

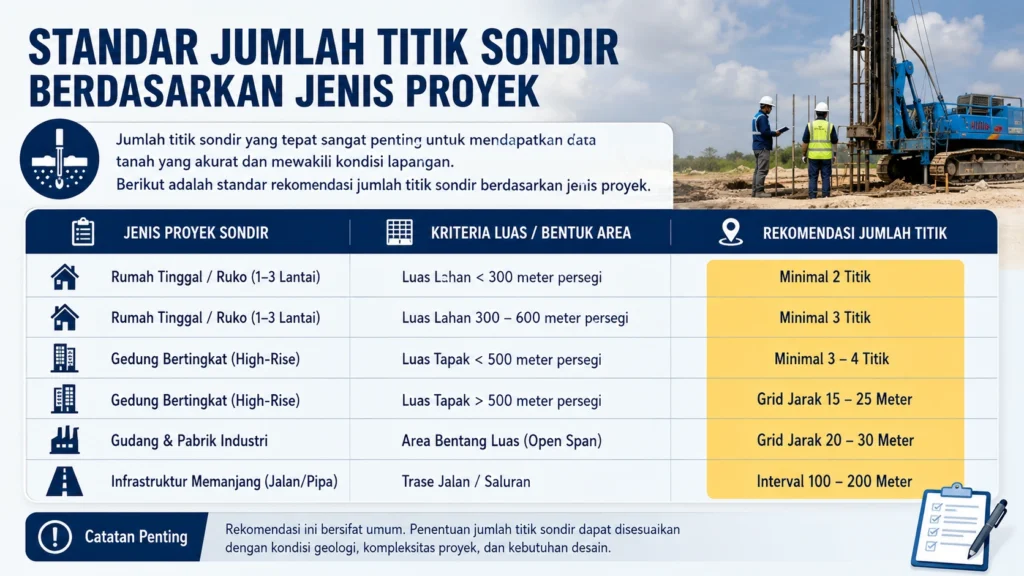

Pedoman Standar Jumlah Titik Sondir Berdasarkan Jenis Proyek

Sebagai acuan praktis yang selaras dengan standar geoteknik (seperti SNI 2827:2008 dan acuan SNI Geoteknik), berikut adalah panduan dalam menentukan kuantitas titik soil test sondir berdasarkan tipologi proyek:

1. Proyek Rumah Tinggal dan Ruko Sederhana (1–3 Lantai)

Untuk hunian perorangan atau ruko dengan luas lahan standar di bawah 300 meter persegi, jumlah titik sondir minimal yang direkomendasikan adalah 2 titik.

• Tujuan 2 titik: Memungkinkan interpolasi silang untuk mendeteksi kemiringan sudut perlapisan tanah keras. Jika hanya menggunakan 1 titik, Anda tidak akan mengetahui apakah profil tanah keras di lokasi tersebut cenderung mendatar atau miring.
• Jika luas tapak rumah melebihi 300 hingga 600 meter persegi, disarankan menambah menjadi 3 titik yang diletakkan membentuk pola segitiga (triangulation).

2. Gedung Bertingkat Sedang hingga Tinggi (High-Rise Building)

Gedung bertingkat memusatkan beban yang sangat besar pada area tapak yang relatif terkonsolidasi. Penentuan titik pengujian pada gedung bertingkat mengikuti aturan kerapatan grid:

• Minimal 3 hingga 5 titik untuk area tapak hingga 500 meter persegi.
• Penambahan titik dilakukan dengan membuat pola grid berjarak 15 hingga 25 meter antar titik.
• Titik Penting: Wajib menempatkan titik uji pada posisi yang diproyeksikan menjadi area kolom utama, core dinding geser (shear wall), serta di lokasi pondasi tangki air bawah tanah (ground water tank).

3. Gudang, Pabrik, dan Area Industri

Bangunan industri memiliki karakteristik khusus: beban mati struktur mungkin sedang, tetapi beban hidup dari mesin, rak penyimpanan, dan lalu lintas kendaraan berat menciptakan beban merata (uniform load) yang sangat luas pada pelat lantai (floor slab).

• Penentuan posisi pengujian menggunakan pola catur atau grid selang-seling dengan interval jarak 20 hingga 30 meter.
• Area yang akan ditempati alat berat atau struktur mesin berspesifikasi khusus wajib memiliki setidaknya 1 titik pengujian dedicated.

4. Proyek Infrastruktur Memanjang (Linear Infrastructure)

Untuk proyek jalan raya, rel kereta api, saluran drainase utama, atau tanggul:

• Pengujian dilakukan sepanjang jalur trase dengan jarak interval antartitik berkisar antara 100 hingga 200 meter, tergantung pada tingkat variabilitas geologi area yang dilintasi.
• Pada jembatan atau flyover, pengujian wajib dilakukan tepat di setiap lokasi rencana abutment dan pilar jembatan (minimal 1-2 titik per pilar).

Tata Layout dan Pola Penyebaran Titik Uji

Menentukan kuantitas saja tidak cukup; di mana titik-titik tersebut ditempatkan sama pentingnya dengan berapa banyak titik yang diuji. Pengaturan tata letak lokasi pengujian tanah harus memenuhi kaidah keterwakilan spatial:

1. Pola Segitiga (Triangulation): Digunakan untuk area berbentuk persegi atau melingkar kecil (3 titik). Pola ini efektif untuk mendeteksi bidang miring perlapisan tanah bawah tanah.
2. Pola Diagonal / Sudut Tapak: Untuk bangunan persegi panjang, meletakkan titik di sudut-sudut luar bangunan serta satu titik di tengah tapak membantu memetakan kontur tanah keras secara menyeluruh.
3. Menghindari Garis Lurus Tunggal: Kecuali untuk proyek jalan atau saluran, hindari menempatkan seluruh titik uji dalam satu garis lurus sejajar pada bangunan gedung, karena tidak akan memberikan gambaran variasi tanah secara tiga dimensi.

Resiko Mengabaikan Standar Jumlah Titik Sondir

Banyak pemilih proyek tergiur memangkas anggaran awal dengan mengurangi jumlah lokasi tes tanah atau bahkan melewatkan tahap uji sondir sama sekali. Keputusan ini menyimpan potensi bahaya finansial dan keselamatan jangka panjang yang jauh lebih mahal:

1. Penurunan Tidak Merata (Differential Settlement)

Jika jumlah titik pengujian terlalu sedikit, perbedaan kedalaman tanah keras di bawah bangunan bisa tidak terdeteksi. Misalkan ujung timur bangunan berdiri di atas tanah keras kedalaman 4 meter, sementara ujung barat baru mencapai tanah keras di kedalaman 12 meter. Tanpa penanganan pondasi yang tepat akibat ketiadaan data, bangunan akan mengalami pergerakan atau kemiringan tidak merata yang memicu keretakan struktur utama.

2. Over-Design yang Memboroskan Anggaran

Ketidakpastian data tanah memaksa perencana struktur mengambil faktor keamanan (safety factor) yang sangat tinggi. Hasilnya, ukuran pondasi, kedalaman tiang pancang, dan kebutuhan pembesian dirancang secara berlebihan (over-design). Biaya ekstra akibat over-design ini jauh lebih besar dibandingkan biaya melakukan investasi soil test tanah yang komprehensif di awal proyek.

3. Penolakan Izin Pembangunan (PBG)

Tim Ahli Bangunan Gedung (TABG) di tingkat dinas pemerintahan daerah berhak menolak atau mengembalikan berkas permohonan PBG jika dokumen hasil penyelidikan tanah dianggap tidak memadai atau tidak memenuhi standar kerapatan titik uji yang disyaratkan.

Prosedur Pelaksanaan Uji Sondir di Lapangan

Untuk memastikan data yang didapat dari setiap titik bernilai sah dan akurat, tahapan pekerjaan penyelidikan tanah di lapangan harus mengikuti standar operasional yang baku:

1. Penentuan Titik Koordinat: Tim geoteknik memplot lokasi titik di lapangan berdasarkan gambar denah tata letak (site plan) menggunakan alat ukur theodolite atau GPS presisi.
2. Setup Mesin Sondir: Mesin sondir dipasang tegak lurus di atas titik yang ditentukan dan dijangkarkan ke dalam tanah menggunakan angkur spiral agar posisi mesin tidak terangkat saat memberikan gaya tekan aksial.
3. Penetrasi dan Pembacaan: Stang luar dan dalam didorong masuk per kedalaman 20 cm. Nilai hambatan konus dan hambatan pelekat dicatat secara berkala hingga mencapai tekanan maksimum kapasitas alat (biasanya 250 kg/cm²) atau telah mencapai kedalaman tanah keras sedalam 2 meter berturut-turut.
4. Penyusunan Laporan: Data mentah hasil pembacaan manometer diolah menjadi grafik hubungan antara kedalaman (meter) dengan perlawanan konus dan total hambatan lekat.

Solusi Pengujian Tanah Profesional untuk Proyek Anda

Memastikan akurasi data karakteristik tanah memerlukan peralatan yang terkalibrasi serta tenaga ahli geoteknik yang berpengalaman. Penentuan jumlah titik yang pas akan memberikan keseimbangan optimal antara efisiensi biaya proyek dan jaminan keselamatan bangunan jangka panjang.

PT Samudra Teknik Solusindo menyediakan Jasa Soil Test profesional untuk membantu seluruh kebutuhan pengujian dan analisis karakteristik kekuatan tanah dalam mendukung perencanaan serta pengendalian kualitas proyek konstruksi Anda. Dilengkapi dengan peralatan pengujian standar nasional dan tim teknis berpengalaman, PT Samudra Teknik Solusindo siap menyajikan data geoteknik yang akurat, presisi, dan dapat dipertanggungjawabkan untuk kelancaran perizinan serta keamanan bangunan Anda.

FAQ: Seputar Penentuan Titik Soil Test Sondir

Kesimpulan

Penentuan jumlah titik soil test sondir bukanlah formalitas administratif belaka, melainkan dasar pondasi keputusan teknis dan finansial dalam proyek konstruksi. Sebagai aturan praktis dasar, sediakan minimal 2 hingga 3 titik sondir untuk bangunan berskala kecil hingga sedang, serta gunakan sistem grid dengan kerapatan 15–30 meter untuk area yang lebih luas atau bangunan bertingkat tinggi.

Dengan melakukan uji sondir yang cukup dan terencana secara matang, Anda tidak hanya melindungi investasi properti dari resiko kegagalan struktur di masa depan, tetapi juga mengoptimalkan efisiensi desain pondasi bangunan secara akurat dan terukur.
