Apa Arti Nilai N SPT Rendah dan Tinggi pada Tanah?

Dalam dunia teknik sipil dan geoteknik, memahami karakter dasar lapisan tanah bawah permukaan merupakan langkah penting sebelum memulai pembangunan pondasi bangunan. Salah satu metode pengujian lapangan yang paling populer dan diakui secara internasional untuk mengukur kepadatan serta kekuatan tanah adalah Standard Penetration Test (SPT). Hasil dari pengujian ini dinyatakan dalam sebuah besaran angka yang dikenal dengan sebutan nilai N SPT.

Saat menerima laporan investigasi tanah (soil investigation report), insinyur maupun pemilik proyek sering kali dihadapkan pada data N SPT tanah yang bervariasi. Ada titik lokasi yang menunjukkan nilai N SPT rendah, dan ada pula yang mencatatkan nilai N SPT tinggi. Lantas, apa sebenarnya arti teknis dari kedua kategori nilai tersebut terhadap kestabilan bangunan? Bagaimana dampaknya terhadap pemilihan jenis pondasi?

Artikel ini akan mengupas secara mendalam arti N SPT, faktor penyebab variasi nilainya, korelasi dengan kondisi fisik tanah, hingga penerapannya dalam perencanaan pondasi yang aman dan efisien.

Memahami Uji N SPT dan Fungsinya dalam Investigasi Tanah

Sebelum menginterpretasikan angkanya, penting untuk mengetahui dasar dari metode ini. Uji N SPT adalah metode pengujian in-situ (langsung di lapangan) yang bertujuan untuk mengukur perlawanan penetrasi dinamik dari lapisan tanah. Pengujian ini umumnya dilakukan bersamaan dengan pengeboran inti (core drilling) pada kedalaman tertentu secara berkala, misalnya setiap interval 1,5 hingga 2 meter.

Prosedur dasar uji N SPT diatur berdasarkan standar internasional seperti ASTM D1586 maupun Standar Nasional Indonesia (SNI 4153:2008). Secara singkat, alat tabung belah (split spoon sampler) ditancapkan ke dalam dasar lubang bor dengan cara dipukul menggunakan palu (hammer) berbobot 63,5 kg yang dijatuhkan secara bebas dari ketinggian 76 cm.

Angka N SPT dihitung dari jumlah pukulan yang dibutuhkan untuk menancapkan tabung penampung sampel tanah sejauh 30 cm terakhir (setelah penancapan awal sejauh 15 cm sebagai penetrasi dudukan).

Mengapa Pengujian Ini Sangat Penting?

Data dari penetrasi ini memberikan gambaran langsung mengenai:

• Tingkat kepadatan relatif (relative density) untuk jenis tanah berbutir kasar seperti pasir dan kerikil.
• Konsistensi dan kekuatan geser (shear strength) untuk jenis tanah berbutir halus seperti lempung dan lanau.
• Perkiraan daya dukung izin tanah (allowable bearing capacity) untuk perencanaan pondasi dangkal maupun pondasi dalam.
• Peta lapisan tanah (stratigrafi) di lokasi proyek untuk mendeteksi keberadaan tanah lunak atau potensi likuifaksi.

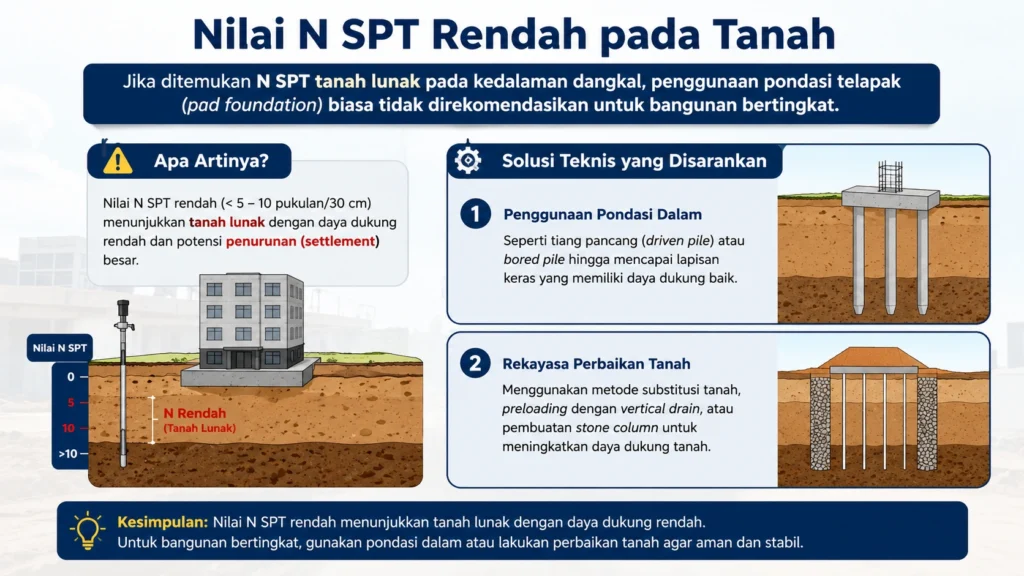

Apa Arti Nilai N SPT Rendah pada Tanah?

Secara umum, angka pukulan yang tergolong kecil menandakan bahwa tanah menawarkan perlawanan yang amat lemah terhadap penetrasi alat. Dalam interpretasi geoteknik, kondisi ini merujuk pada N SPT tanah lunak atau tanah berbutir kasar yang sangat lepas.

Kategori dan Angka Parameter

Secara umum, suatu lapisan dikategorikan memiliki nilai rendah apabila:

• Pada tanah kohesif (lempung/lanau): Nilai N kurang dari 4 (sangat lunak hingga lunak).
• Pada tanah non-kohesif (pasir/kerikil): Nilai N kurang dari 10 (sangat lepas hingga lepas).

Karakteristik dan Implikasi Teknis Tanah dengan N SPT Rendah

Ketika pengujian menghasilkan nilai di bawah ambang batas ideal, beberapa implikasi penting yang harus diantisipasi oleh tim perencana antara lain:

1. Daya Dukung Rendah (Low Bearing Capacity): Lapangan tidak mampu menahan beban struktur yang berat di atasnya tanpa mengalami kegagalan geser (shear failure).
2. Potensi Penurunan Tinggi (High Settlement): Tanah yang memiliki angka pukulan rendah sangat mudah mengalami konsolidasi atau penurunan volume saat menerima beban. Penurunan ini bisa terjadi secara seragam maupun tidak seragam (differential settlement), yang berpotensi menyebabkan dinding retak hingga struktur miring.
3. Muka Air Tanah dan Resiko Likuifaksi: Pada lapisan pasir lepas dengan angka N di bawah 15 yang jenuh air, guncangan gempa bumi dapat memicu fenomena likuifaksi, di mana tanah mendadak kehilangan kekuatan gesernya dan berperilaku seperti cairan.

Dampak Terhadap Perencanaan Pondasi

Jika ditemukan N SPT tanah lunak pada kedalaman dangkal, penggunaan pondasi telapak (pad foundation) biasa tidak direkomendasikan untuk bangunan bertingkat. Solusi teknis yang biasa diambil meliputi:

• Penggunaan pondasi dalam seperti tiang pancang (driven pile) atau bored pile hingga mencapai lapisan keras.
• Rekayasa perbaikan tanah (soil improvement) menggunakan metode substitusi tanah, preloading dengan vertical drain, atau pembuatan stone column.

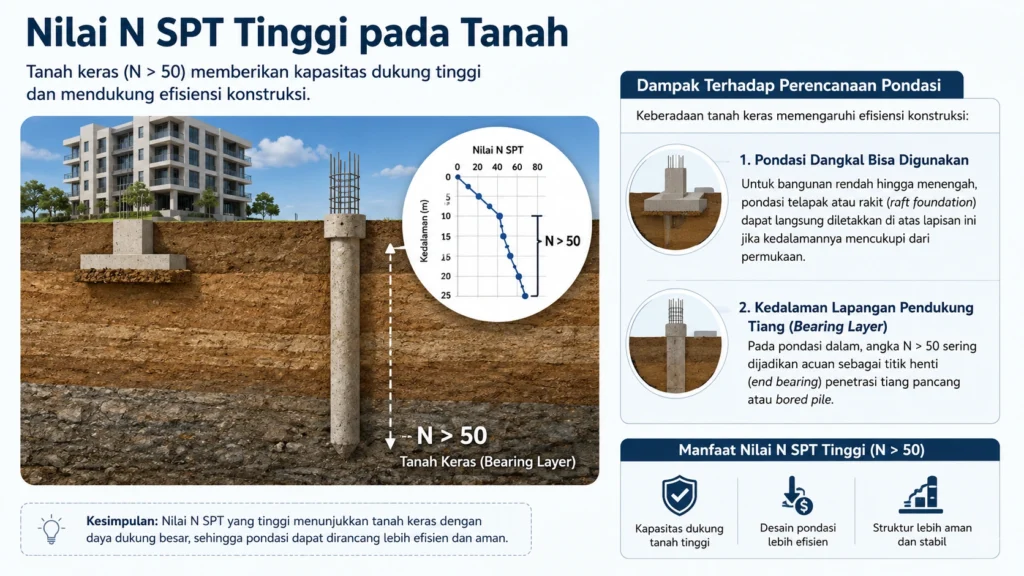

Apa Arti Nilai N SPT Tinggi pada Tanah?

Tingginya angka pukulan menunjukkan bahwa matriks tanah sangat padat, saling mengunci (interlocking), atau memiliki ikatan semen alami yang kuat antarbutirannya. Kondisi ini sering diistilahkan sebagai N SPT tanah keras.

Kategori dan Angka Parameter

Suatu lapisan dianggap memiliki angka tinggi hingga sangat tinggi apabila menunjukkan hasil:

• Pada tanah kohesif (lempung/lanau): Nilai N berkisar antara 15 hingga lebih dari 30 (teguh, keras, hingga sangat keras).
• Pada tanah non-kohesif (pasir/kerikil): Nilai N berkisar antara 30 hingga lebih dari 50 (padat hingga sangat padat).
• Kondisi Refusal (N > 50): Jika untuk penetrasi 30 cm dibutuhkan lebih dari 50 pukulan, pengujian biasanya dihentikan dan dikategorikan sebagai lapisan batuan atau tanah sangat keras (refusal).

Karakteristik dan Implikasi Teknis Tanah dengan N SPT Tinggi

Keberadaan tanah keras memberikan berbagai keuntungan dari segi struktur, antara lain:

1. Daya Dukung Sangat Tinggi: Mampu menopang beban berat dari bangunan bertingkat tinggi, jembatan, maupun fasilitas industri.
2. Penurunan Sangat Kecil: Tingkat kompresibilitas tanah sangat rendah, sehingga resiko penurunan struktur akibat beban jangka panjang relatif minimal.
3. Stabil terhadap Guncangan: Pasir padat dengan N SPT tinggi memiliki ketahanan yang kuat terhadap resiko likuifaksi saat terjadi gempa.

Dampak Terhadap Perencanaan Pondasi

Keberadaan tanah keras memengaruhi efisiensi konstruksi:

• Pondasi Dangkal Bisa Digunakan: Untuk bangunan rendah hingga menengah, pondasi telapak atau rakit (raft foundation) dapat langsung diletakkan di atas lapisan ini jika kedalamannya mencukupi dari permukaan.
• Kedalaman Lapangan Pendukung Tiang (Bearing Layer): Pada pondasi dalam, angka N > 50 sering dijadikan acuan sebagai titik henti (end bearing) penetrasi tiang pancang atau bored pile.

Klasifikasi dan Korelasi Nilai N SPT dengan Kondisi Tanah

Untuk memudahkan pemahaman, pakar geoteknik seperti Terzaghi, Peck, dan Karl telah menyusun korelasi empiris antara angka N dengan tingkat kepadatan atau konsistensi tanah. Berikut adalah ringkasan klasifikasinya:

1. Tanah Non-Kohesif (Pasir, Kerikil, Pasir Berlanau)

2. Tanah Kohesif (Lempung, Lanau Kohesif)

Faktor yang Mempengaruhi Akurasi Pengujian di Lapangan

Meskipun uji N SPT terlihat sederhana, hasil angkanya sangat sensitif terhadap teknik pelaksanaan di lapangan. Ada beberapa faktor teknis yang dapat menyebabkan nilai N terukur tidak mencerminkan kondisi asli tanah (outlier):

• Efisiensi Energi Palu (Energy Ratio): Jenis palu (manual vs otomatis) menentukan seberapa besar energi yang benar-benar tersalurkan ke stang bor. Palu otomatis umumnya menyalurkan energi hingga 80-90%, sedangkan palu manual dengan tali dan katrol sering kali hanya menyalurkan 60%.
• Panjang Stang Bor: Pengujian pada kedalaman dangkal (< 3 meter) sering memicu gelombang pantul energi yang membuat nilai N terukur menjadi lebih tinggi dari seharusnya.
• Gangguan Muka Air Tanah: Jika muka air di dalam lubang bor lebih rendah daripada muka air tanah alami, dapat terjadi aliran air ke atas (piping/heave) yang melonggarkan tanah pasir di dasar bor, menyebabkan nilai N terukur menjadi lebih rendah dari kondisi sebenarnya.
• Kerusakan Ujung Sampler: Ujung tabung penampung yang aus atau bengkok dapat meningkatkan gesekan, sehingga angka pembacaan menjadi lebih tinggi.

Oleh karena itu, dalam perhitungan teknis, ahli geoteknik selalu melakukan koreksi terhadap nilai N terukur di lapangan menjadi N{60} (dikoreksi terhadap energi 60%) dan N1{60} (dikoreksi terhadap tegangan overburden dan energi).

Perbandingan Ringkas: N SPT Rendah vs N SPT Tinggi

Untuk memberikan gambaran menyeluruh, tabel di bawah ini merangkum perbedaan mendasar antara kedua kondisi tersebut:

Pentingnya Menggunakan Jasa Pengujian Geoteknik Terpercaya

Akurasi data investigasi tanah adalah kunci utama agar perencanaan struktur bangunan efisien dan terhindar dari resiko kegagalan fungsi di masa depan. Kesalahan pembacaan data di lapangan dapat berujung pada dua hal berbahaya: under-design (konstruksi rawan roboh) atau over-design (pemborosan biaya pondasi yang tidak perlu).

PT Samudra Teknik Solusindo menyediakan Jasa N SPT (Standard Penetration Test) untuk membantu kebutuhan pengujian dan analisis karakteristik kekuatan tanah dalam mendukung perencanaan serta pengendalian kualitas proyek konstruksi. Dengan didukung tim ahli geoteknik berpengalaman serta peralatan uji yang terkalibrasi sesuai standar nasional dan internasional, setiap data yang dihasilkan terjamin validitas dan keakuratannya.

FAQ: Seputar Uji N-SPT

Kesimpulan

Memahami arti nilai N SPT rendah dan tinggi pada tanah merupakan landasan utama dalam merancang sistem pondasi yang aman, ekonomis, dan tahan lama. Nilai N SPT yang rendah mengindikasikan tanah lunak atau lepas yang membutuhkan penanganan khusus seperti perbaikan tanah atau penggunaan pondasi dalam. Sebaliknya, nilai N SPT yang tinggi menandakan tanah keras atau padat yang siap menopang beban struktur besar dengan resiko penurunan yang minimal.

Melalui uji N SPT tanah yang dilakukan secara presisi dan akurat, para insinyur dapat mengambil keputusan teknis yang tepat demi keberhasilan proyek pembangunan Anda.
