Cacat Las Apa Saja yang Bisa Dideteksi Ultrasonic Test Welding?

Kualitas sambungan las merupakan pondasi utama dari keamanan dan keandalan struktur industri. Mulai dari pipa penyalur minyak dan gas, tangki bertekanan (pressure vessel), hingga rangka baja jembatan dan gedung bertingkat, kegagalan pada sambungan las dapat memicu dampak fatal. Untuk memastikan tidak ada cacat tersembunyi di dalam struktur metalurgi, industri mengandalkan teknik inspeksi non-destruktif. Salah satu metode yang paling presisi, aman, dan menjadi standar global adalah Ultrasonic test welding.

Metode ini mampu menembus bagian dalam material tanpa merusak struktur fisiknya. Namun, muncul pertanyaan penting di kalangan praktisi dan pengelola proyek: cacat las apa saja yang sebenarnya bisa dideteksi oleh Ultrasonic testing? Artikel ini akan mengupas secara mendalam prinsip kerja, jenis-jenis cacat las yang terdeteksi, hingga standar regulasi yang berlaku di industri modern.

Apa Itu Ultrasonic Testing NDT pada Pengelasan?

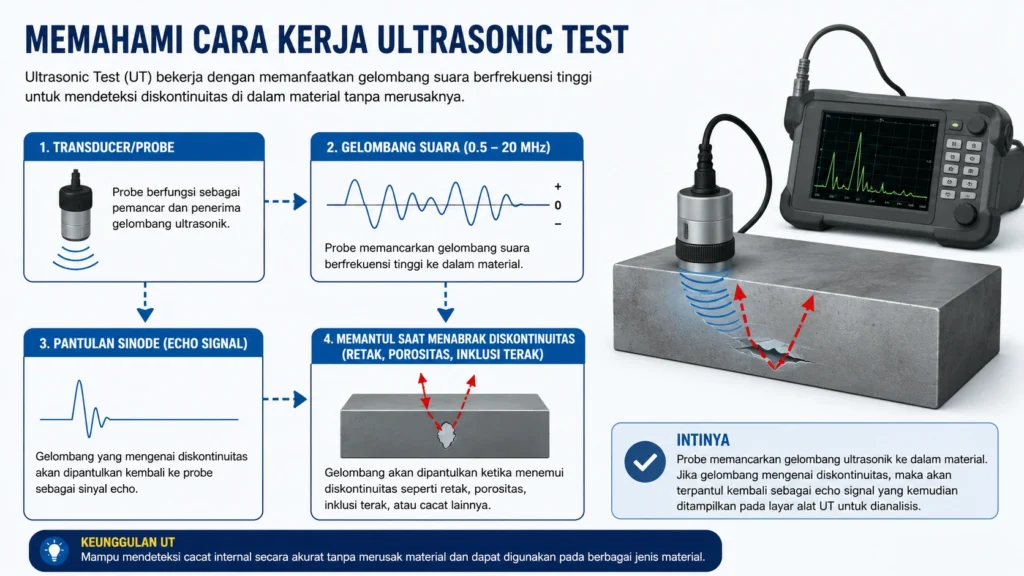

Secara mendasar, Ultrasonic testing adalah salah satu metode Non-Destructive Testing (NDT) yang memanfaatkan gelombang suara berfrekuensi tinggi (biasanya antara 0,5 hingga 20 MHz) untuk memeriksa integritas internal suatu material. Dalam aplikasi industri, teknik ini dikenal luas sebagai Ultrasonic testing NDT.

Pada inspeksi sambungan las, alat yang disebut transducer atau probe ditempatkan di permukaan logam yang diselimuti cairan penyalur gelombang (couplant). Transducer mengubah energi listrik menjadi pulsa gelombang ultrasonik melalui efek piezoelektrik. Gelombang suara ini kemudian merambat melintasi ketebalan material logam.

Ketika gelombang ultrasonik menemui bidang batas (interface) atau diskontinuitas seperti rongga udara, retakan, atau material asing di dalam lasan sebagian atau seluruh gelombang akan dipantulkan kembali ke probe. Sinyal pantulan (echo) tersebut ditangkap kembali dan ditampilkan pada layar monitor dalam bentuk grafik (A-scan, B-scan, atau C-scan). Dari pola gelombang ini, seorang inspektur NDT bersertifikat dapat menentukan lokasi, kedalaman, ukuran, dan karakteristik cacat secara akurat.

Mengapa Ultrasonic Testing Sangat Populer untuk Inspeksi Las?

Dalam dunia manufaktur dan konstruksi, Ultrasonic testing welding menjadi pilihan utama menggantikan atau melengkapi metode inspeksi lain seperti Radiographic Testing (RT). Berikut beberapa alasan utamanya:

• Daya Tembus Tinggi: Mampu mendeteksi cacat pada material berstruktur tebal (hingga beberapa meter pada baja tertentu) yang sulit dijangkau oleh sinar-X atau sinar Gamma.
• Keamanan Maksimal: Tidak memancarkan radiasi berbahaya, sehingga proses inspeksi dapat dilakukan berdampingan dengan aktivitas konstruksi lainnya tanpa perlu menghentikan area kerja.
• Sensitivitas terhadap Cacat Planar: Sangat sensitif terhadap cacat tegak lurus seperti retak (crack) dan kurangnya peleburan (lack of fusion), yang merupakan jenis cacat paling kritis dalam sambungan las.
• Hasil Real-Time: Memberikan evaluasi instan di lapangan sehingga keputusan perbaikan (repair) dapat diambil tanpa menunggu proses laboratorium.

Jenis-Jenis Cacat Las yang Bisa Dideteksi Ultrasonic Test Welding

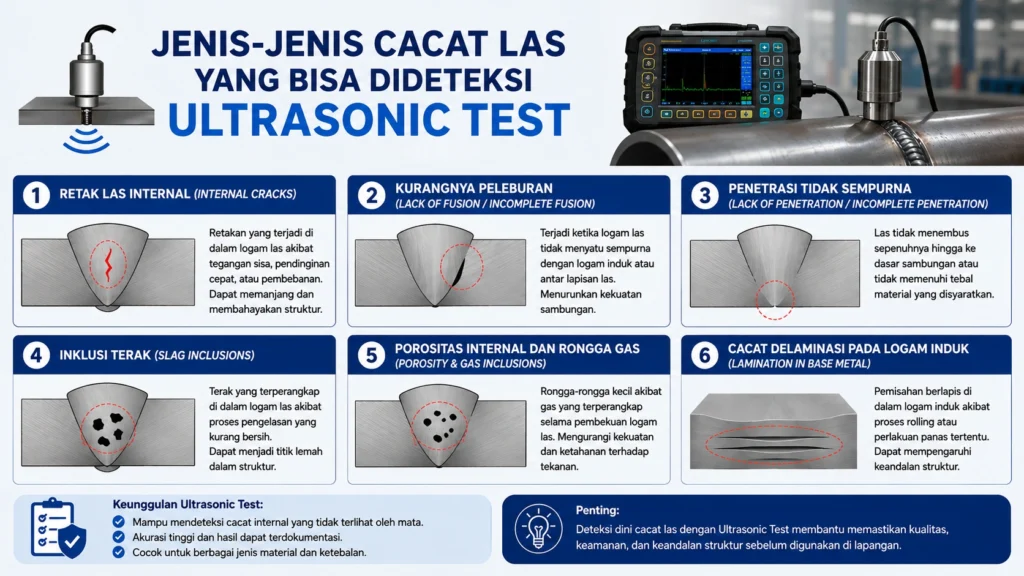

Efektivitas Ultrasonic testing dalam menemukan cacat internal tergantung pada arah gelombang, jenis probe (angle beam atau straight beam), serta orientasi cacat itu sendiri. Berikut adalah daftar lengkap cacat pengelasan yang dapat dideteksi secara presisi menggunakan metode ultrasonik:

1. Retak Las Internal (Internal Cracks)

Retak adalah jenis cacat paling berbahaya karena bertindak sebagai pemusat tegangan (stress concentrator) yang dapat merambat cepat dan menyebabkan patah mendadak (catastrophic failure).

• Retak Memanjang (Longitudinal Crack): Sejajar dengan sumbu lasan, umumnya disebabkan oleh tegangan tarik berlebih saat pembekuan logam las.
• Retak Melintang (Transverse Crack): Memotong sumbu lasan, sering kali dipicu oleh pengaruh hidrogen atau perbedaan muai panas.
• Retak Akar (Root Crack) & Retak Kawah (Crater Crack): Terjadi di area akar las atau di titik penghentian busur las.

Bagaimana UT Mendeteksinya?

Menggunakan probe sudut (angle beam transducer), gelombang geser (shear wave) ditembakkan ke area las. Karena retakan memiliki permukaan datar yang bertindak sebagai pemantul sempurna, sinyal pantulan (echo) akan muncul dengan amplitudo yang sangat tajam dan tinggi di layar instrumen.

2. Kurangnya Peleburan (Lack of Fusion / Incomplete Fusion)

Cacat ini terjadi ketika logam las tidak melebur secara sempurna dengan logam induk (base metal) atau antar-lapisan (pass) lasan yang berdampingan.

• Sidewall Fusion Defect: Ketidaksempurnaan peleburan antara dinding bevel dan deposit las.
• Interpass Fusion Defect: Ketidaksempurnaan peleburan antar-lapisan pengelasan bertingkat.

Lack of fusion tergolong cacat planar beresiko tinggi. Karena bentuknya yang pipih dan sejajar dengan sudut bevel, metode radiography terkadang luput jika arah sinar tidak sejajar. Sebaliknya, Ultrasonic test welding sangat efektif menemukan cacat ini karena probe sudut dapat diarahkan tegak lurus terhadap garis bevel.

3. Penetrasi Tidak Sempurna (Lack of Penetration / Incomplete Penetration)

Penetrasi tidak sempurna terjadi ketika deposit logam las gagal mengisi bagian akar (root joint) secara menyeluruh. Akibatnya, tersisa celah kosong di dasar sambungan.

Cacat ini sangat mudah diidentifikasi dengan pengujian ultrasonik. Saat probe digerakkan melintasi sambungan, sinyal karakteristik dari area akar akan menunjukkan pantulan kuat pada jarak (sound path) yang konsisten dengan kedalaman akar sambungan.

4. Inklusi Terak (Slag Inclusions)

Pada proses pengelasan manual seperti SMAW (Shielded Metal Arc Welding) atau FCAW (Flux-Cored Arc Welding), terak (flux) pembungkus kawat las terkadang terjebak di dalam deposit logam las karena pembersihan yang kurang sempurna antar-lapisan.

• Inklusi Terak Memanjang (Continuous Slag Line): Terak yang membentang sepanjang jalur las.
• Inklusi Terak Terisolasi (Isolated Slag): Cacat terak berukuran kecil yang tersebar di beberapa titik.

Gelombang ultrasonik mendeteksi terak sebagai sinyal pantulan dengan puncak yang cenderung lebih lebar dan tidak setajam retakan, karena sifat permukaan terak yang tidak teratur dan menyerap sebagian energi gelombang.

5. Porositas Internal dan Rongga Gas (Porosity & Gas Inclusions)

Porositas disebabkan oleh gas yang terperangkap dalam cairan logam selama proses pembekuan. Jenis-jenisnya meliputi:

• Uniform Porosity: Lubang-lubang kecil berunsur gas yang tersebar merata.
• Cluster Porosity: Kelompok porositas yang terkumpul di satu area spesifik.
• Piping Porosity / Wormhole: Rongga gas memanjang yang memotong dari bagian dalam ke permukaan.

Meskipun cacat bulat (volumetric defect) seperti porositas memantulkan gelombang ke segala arah (scattering), unit Ultrasonic testing NDT modern berfrekuensi tinggi dapat mengenali penurunan sinyal latar (backwall echo attenuation) atau puncak-puncak kecil yang muncul secara berkelompok di layar.

6. Cacat Delaminasi pada Logam Induk (Lamination in Base Metal)

Sebelum atau sesudah proses pengelasan, area di sekitar sambungan (Heat-Affected Zone / HAZ) berpotensi memiliki cacat bawaan dari plat baja, seperti lamination (pemisahan lapisan internal plat).

Sebelum melakukan inspeksi las utama dengan probe sudut, teknisi selalu melakukan pemeriksaan pendahuluan pada logam induk menggunakan probe lurus (straight beam / zero-degree probe) untuk memastikan tidak ada delaminasi yang dapat menghalangi jalan gelombang sudut menuju sambungan las.

Ringkasan Deteksi Cacat Las dengan Ultrasonic Testing

Metodologi dan Teknologi Terbaru: UT konvensional vs. PAUT & TOFD

Pengujian ultrasonik telah berkembang pesat dari teknik konvensional menuju teknologi digital yang lebih canggih:

1. UT Konvensional (Manual Ultrasonic Testing)

Menggunakan satu transducer tunggal yang digerakkan secara manual oleh inspektur. Sangat bergantung pada keahlian dan interpretasi langsung dari operator di lapangan.

2. Phased Array Ultrasonic Testing (PAUT)

Teknologi PAUT menggunakan probe berisikan puluhan elemen piezoelektrik independen yang dapat ditembakkan secara elektronik dengan sudut bervariasi. Memungkinkan visualisasi gambar silang (S-scan) secara real-time, mempermudah pemetaan cacat dengan tingkat akurasi tinggi.

3. Time-of-Flight Diffraction (TOFD)

Menggunakan pasangan probe (transmitter dan receiver) yang ditempatkan secara berseberangan di jalur las. TOFD memanfaatkan gelombang lenturan (diffracted waves) dari ujung-ujung cacat, memberikan pengukuran tinggi dan panjang cacat yang paling akurat dibandingkan metode NDT lainnya.

Standar dan Kode Acuan dalam Inspeksi Ultrasonic Testing

Untuk memastikan hasil pengujian diakui secara internasional dan menjamin keselamatan operasional, pelaksanaan Ultrasonic testing welding harus berpedoman pada standar ketat, antara lain:

• ASME Section V Article 4: Standar pemeriksaan ultrasonik untuk tangki bertekanan dan instalasi industri pipa.
• AWS D1.1 / D1.1M: Kode pengelasan struktur baja (Structural Welding Code – Steel).
• API 1104: Standar pengelasan untuk saluran pipa minyak dan gas bumi.
• ISO 17640 & ISO 11666: Standar internasional untuk pengujian ultrasonik pada sambungan las baja.

Standar-standar ini menetapkan persyaratan kalibrasi blok standar (seperti blok V1 atau V2), kualifikasi personil inspektur (Level I, II, III sesuai SNT-TC-1A atau ISO 9712), hingga kriteria penerimaan (acceptance criteria) cacat.

Keterbatasan yang Perlu Diperhatikan

Meskipun Ultrasonic testing menawarkan banyak keunggulan, ada beberapa faktor teknis yang harus dipertimbangkan:

1. Kondisi Permukaan: Permukaan las atau plat yang sangat kasar, korosif, atau berlapis cat tebal dapat menghambat perambatan gelombang, sehingga memerlukan persiapan permukaan (grinding) terlebih dahulu.
2. Geometri Rumit: Sambungan las dengan bentuk geometri yang sangat kompleks atau material berstruktur kristal kasar (seperti austenitic stainless steel atau besi tuang) memerlukan teknik khusus seperti probe frekuensi rendah atau probe dual-element.
