Radiography Testing vs Ultrasonic Testing, Mana yang Lebih Tepat?

Dalam dunia industri manufaktur, minyak dan gas, konstruksi, hingga perpipaan, menjaga integritas struktur dan kualitas material adalah prioritas utama. Kerusakan kecil pada sambungan las atau retak tersembunyi di dalam logam dapat memicu kegagalan fatal yang membahayakan keselamatan serta menimbulkan kerugian finansial yang besar. Untuk mencegah hal tersebut, industri mengandalkan metode Non-Destructive Testing (NDT) atau pengujian tanpa merusak.

Dua metode NDT yang paling populer dan sering dibandingkan adalah Radiography Testing dan Ultrasonic Testing. Kedua teknologi ini memiliki kemampuan untuk mendeteksi cacat internal (subsurface defects) tanpa mengubah atau merusak struktur fisik material yang diuji.

Namun, pertanyaan yang sering muncul di lapangan adalah: mana yang lebih tepat antara Radiography Testing vs Ultrasonic Testing untuk proyek Anda? Untuk menjawabnya, mari kita bedah prinsip kerja, keunggulan, keterbatasan, serta perbandingan mendalam dari kedua metode pengujian ini.

Mengenal Radiography Testing (RT) dalam Inspeksi NDT

Apa Itu Radiography Testing?

Radiography Testing adalah salah satu metode NDT yang memanfaatkan radiasi elektromagnetik gelombang pendek, seperti sinar-X (X-rays) atau sinar gamma (Gamma rays), untuk menembus material padat. Prinsip dasarnya mirip dengan foto ronsen yang digunakan di dunia medis untuk melihat struktur dalam tubuh manusia.

Dalam aplikasi industri, Radiography Testing NDT digunakan untuk memeriksa kepadatan material dan menemukan ketidaksempurnaan yang tidak terlihat dari permukaan luar, seperti rongga udara (porosity), inklusi terak (slag inclusion), hingga retak internal.

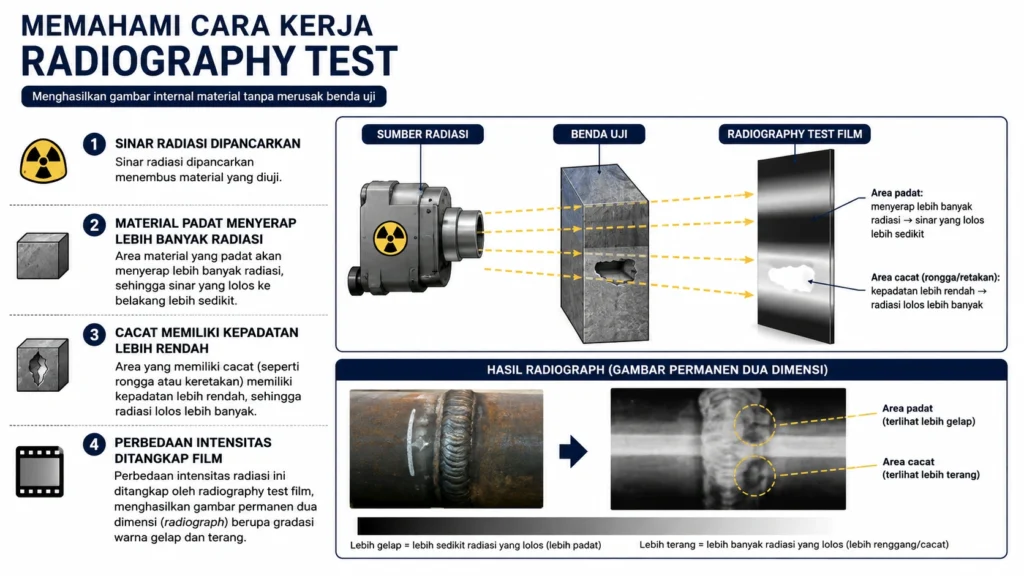

Cara Kerja dan Radiography Test Film

Proses pengujian dimulai dengan menempatkan sumber radiasi di satu sisi material dan media perekam di sisi berlawanan. Media perekam yang sangat umum digunakan adalah radiography test film.

1. Sinar radiasi dipancarkan menembus material yang diuji.
2. Area material yang padat akan menyerap lebih banyak radiasi, sehingga sinar yang lolos ke belakang lebih sedikit.
3. Area yang memiliki cacat (seperti rongga atau keretakan) memiliki kepadatan lebih rendah, sehingga radiasi lolos lebih banyak.
4. Perbedaan intensitas radiasi ini ditangkap oleh radiography test film, menghasilkan gambar permanen dua dimensi (radiograph) berupa gradasi warna gelap dan terang.

Selain film konvensional, industri modern kini juga mulai menerapkan Computed Radiography (CR) dan Direct Digital Radiography (DR) yang menghasilkan citra digital secara instan.

Penerapan Radiography Test Welding

Salah satu aplikasi paling penting dari metode ini adalah radiography test welding, yaitu inspeksi pada sambungan las (weld joint). Metode ini sangat ampuh dalam memetakan cacat seperti:

• Porositas: Gelembung gas yang terperangkap di dalam cairan las.
• Lack of Penetration (LOP): Penetrasi logam pengisi yang tidak sempurna hingga ke akar sambungan.
• Inklusi Terak: Terak pembersih yang tertinggal di dalam lapisan las.

Kelebihan dan Keterbatasan Radiography Testing

Mengenal Ultrasonic Testing (UT) dan Prinsip Kerja Gelombangnya

Apa Itu Ultrasonic Testing?

Ultrasonic Testing adalah metode NDT yang menggunakan gelombang suara berfrekuensi sangat tinggi (biasanya antara 0,5 MHz hingga 20 MHz) untuk memeriksa struktur internal suatu material. Gelombang ultrasonik ini berada jauh di atas rentang pendengaran manusia.

Dalam Ultrasonic Testing NDT, gelombang suara dirambatkan ke dalam material menggunakan alat pemancar khusus yang disebut transducer atau probe.

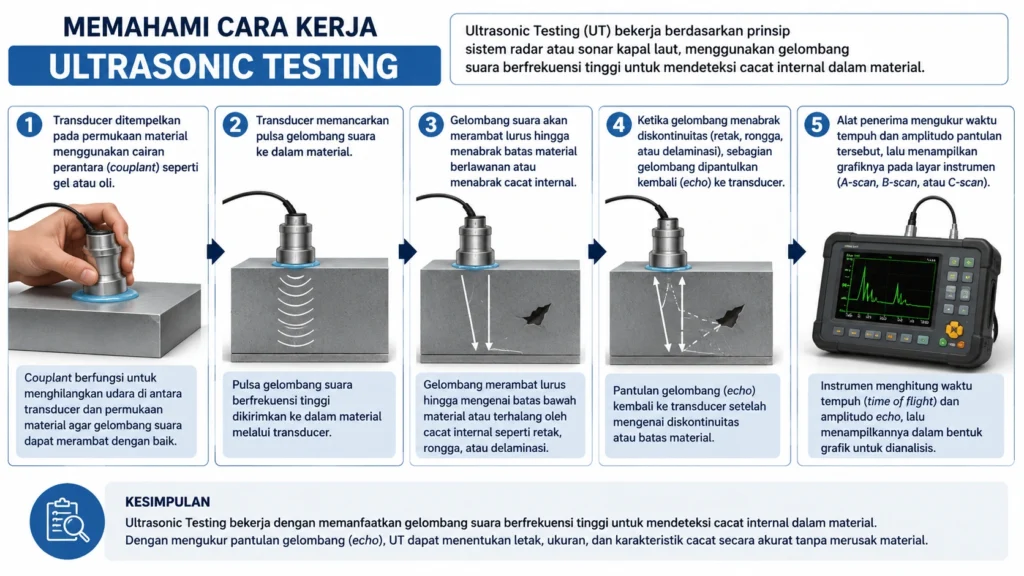

Cara Kerja Ultrasonic Testing

Prinsip kerja UT mirip dengan sistem radar atau sonar kapal laut:

1. Transducer ditempelkan pada permukaan material menggunakan cairan perantara (couplant) seperti gel atau oli.
2. Transducer memancarkan pulsa gelombang suara ke dalam material.
3. Gelombang suara akan merambat lurus hingga menabrak batas material berlawanan atau menabrak cacat internal.
4. Ketika gelombang menabrak diskontinuitas (retak, rongga, atau delaminasi), sebagian gelombang dipantulkan kembali (echo) ke transducer.
5. Alat penerima mengukur waktu tempuh dan amplitudo pantulan tersebut, lalu menampilkan grafiknya pada layar instrumen (A-scan, B-scan, atau C-scan).

Penerapan Ultrasonic Testing Welding

Pada inspeksi Ultrasonic testing welding, teknisi menggunakan teknik sudut gelombang (angle beam testing) untuk mengarahkan suara ke dalam area sambungan las. Metode ini sangat responsif terhadap cacat planar (cacat berbentuk garis atau retakan lurus) seperti:

• Incomplete Fusion: Kegagalan leburan antara logam las dan logam induk.
• Cracks (Retakan): Retak dingin atau retak panas yang sejajar atau tegak lurus dengan arah gelombang.
• Lamination: Pemisahan lapisan pada plat baja.

Kelebihan dan Keterbatasan Ultrasonic Testing

Perbandingan Utama: Radiography Testing vs Ultrasonic Testing

Untuk menentukan mana yang lebih tepat bagi kebutuhan inspeksi Anda, mari kita bandingkan kedua teknologi ini berdasarkan beberapa parameter teknis penting.

1. Jenis Cacat yang Dideteksi

• Radiography Testing (RT): Lebih unggul dalam mendeteksi cacat volumetrik (tiga dimensi) seperti rongga udara (porosity), inklusi terak, dan penyusutan logam (shrinkage).
• Ultrasonic Testing (UT): Lebih sensitif terhadap cacat planar (dua dimensi) seperti retakan (cracks), lack of fusion, dan delaminasi yang berjalan tegak lurus terhadap arah gelombang suara.

2. Kecepatan dan Kepraktisan Hasil

• RT: Membutuhkan persiapan area aman (radiation safety zone), proses pemaparan (exposure), pencucian film, dan pengeringan sebelum gambar dapat diinterpretasikan.
• UT: Memberikan hasil inspeksi secara instant (langsung) di tempat. Operator dapat mengevaluasi posisi dan kedalaman cacat secara akurat dalam hitungan detik.

3. Aspek Keselamatan dan Lingkungan Kerja

• RT: Menggunakan sinar radioaktif yang berbahaya bagi tubuh manusia. Saat pengujian berlangsung, area sekitar harus dikosongkan dari pekerja lain, yang terkadang menggangu operasional pabrik atau konstruksi.
• UT: Sama sekali tidak berpotensi bahaya radiasi. Pengujian dapat dilakukan berdampingan dengan aktivitas kerja lainnya tanpa menghentikan jalur produksi.

4. Ketebalan dan Bentuk Material

• RT: Terbatas pada ketebalan material tertentu karena daya tembus radiasi memiliki batas efektif. Sangat ideal untuk pipa, plat tipis hingga menengah, dan komponen casting.
• UT: Sangat efektif untuk material yang sangat tebal (bahkan melebihi 100 mm). Namun, UT kurang efektif pada material yang sangat tipis atau memiliki permukaan sangat kasar.

Tabel Komparasi Teknis: RT vs UT

Berikut adalah ringkasan perbandingan antara Radiography Testing dan Ultrasonic Testing untuk mempermudah pengambilan keputusan:

Mana yang Lebih Tepat untuk Proyek Anda?

Pemilihan antara Radiography Testing dan Ultrasonic Testing sebenarnya bukan tentang mana metode yang “terbaik”, melainkan mana metode yang paling relevan dengan kondisi lapangan, jenis material, serta standar/katalog regulasi yang diikuti (seperti ASME, AWS, atau API).

Pilihlah Radiography Testing jika:

• Anda membutuhkan bukti dokumentasi fisik/visual permanen untuk diserahkan kepada client atau pihak regulatori.
• Material yang diuji berupa pipa berdiameter kecil hingga menengah, plat dengan ketebalan standar, atau struktur logam hasil casting.
• Fokus utama inspeksi adalah menemukan porositas internal atau kesalahan pengelasan volumetrik.
• Pengujian dapat dilakukan pada malam hari atau saat area kerja sepi pekerja lain.

Pilihlah Ultrasonic Testing jika:

• Struktur material sangat tebal atau hanya memiliki akses dari satu sisi saja (seperti bejana tekan berukuran besar atau dinding tangki).
• Anda memprioritaskan keselamatan kerja tanpa menghentikan aktivitas operasional pekerja di sekitarnya.
• Anda mencari cacat tingkat tinggi seperti retak struktural atau lack of fusion yang berpotensi memutus sambungan.
• Anda membutuhkan hasil evaluasi kedalaman dan ukuran cacat secara presisi dan langsung (real-time).

Catatan Penting: Dalam banyak standar industri kelas berat (seperti pembangunan kilang minyak atau pembangkit listrik), kedua metode ini sering kali digunakan secara berdampingan (kombinasi) untuk saling melengkapi dan memastikan tingkat keamanan 100%.

Layanan Radiography Testing Profesional dari PT Samudra Teknik Solusindo

Melakukan pengujian kualitas material dan sambungan las membutuhkan keahlian khusus serta peralatan yang terkalibrasi dengan ketat. Untuk memastikan proyek konstruksi, manufaktur, dan perpipaan Anda memenuhi standar keamanan nasional maupun internasional, Anda membutuhkan mitra inspeksi yang terpercaya.

PT Samudra Teknik Solusindo menyediakan jasa Radiography Testing (RT) profesional untuk berbagai kebutuhan inspeksi kualitas material dan pengelasan. Didukung oleh tim teknisi berpengalaman dan tersertifikasi di bidang NDT, PT Samudra Teknik Solusindo siap membantu Anda memastikan integritas struktur material dengan akurasi tinggi, proses yang aman, serta hasil dokumentasi yang memenuhi kualifikasi standar industri.

FAQ: Seputar Radiography Testing dan Ultrasonic Testing

Kesimpulan

Baik Radiography Testing maupun Ultrasonic Testing merupakan dua pilar utama dalam metode pengujian tanpa merusak (Non-Destructive Testing). Radiography Testing sangat unggul dalam memberikan citra visual yang jelas dan mendokumentasikan cacat volumetrik secara permanen menggunakan film atau instrumen digital. Di sisi lain, Ultrasonic Testing menawarkan kecepatan, keamanan tinggi tanpa radiasi, serta keandalan luar biasa dalam mendeteksi retakan sensitif pada material tebal.

Dengan memahami karakteristik, kelebihan, dan keterbatasan dari masing-masing metode, Anda dapat menentukan strategi inspeksi NDT yang paling efisien, aman, dan tepat sasaran sesuai spesifikasi teknis proyek Anda.
