Hal yang Perlu Diperhatikan Sebelum Membeli Alat Extensometer

Pengukuran perubahan bentuk atau deformasi pada struktur bangunan mau pun formasi batuan merupakan langkah krusial dalam dunia konstruksi dan geoteknik. Kesalahan sekecil apa pun dalam memantau pergeseran tanah atau kelelahan material bisa berakibat fatal, mulai dari kegagalan struktur hingga bencana tanah longsor. Di sinilah alat extensometer memegang peranan penting sebagai instrumen pemantauan utama.

Memilih alat ukur yang tepat bukan sekadar membeli perangkat dengan spesifikasi paling tinggi di katalog. Bagi seorang teknisi, atau praktisi geoteknik, proses memilih alat extensometer memerlukan pemahaman mendalam mengenai karakteristik lokasi pemantauan, jenis material yang diuji, hingga tingkat akurasi yang dibutuhkan. Artikel ini memberikan panduan komprehensif mengenai berbagai aspek penting yang wajib Anda cermati sebelum membeli perangkat extensometer.

Apa Itu Extensometer dan Mengapa Perangakt Ini Penting?

Sebelum melangkah lebih jauh pada aspek teknis pembelian, penting untuk memahami dasar dari fungsi extensometer. Secara mendasar, extensometer adalah alat ukur deformasi yang dirancang untuk mendeteksi, mengukur, dan memantau perubahan jarak atau pergeseran antara dua titik pada suatu objek atau struktur. Perubahan ini bisa berupa regangan (stain), pemanjangan (elongation), atau kompresi (penurunan/pemampatan).

Peran Utama dalam Industri Geoteknik dan Material

Dalam aplikasi extensometer geoteknik, perangkat ini ditanam di dalam tanah, batuan, atau struktur beton untuk memantau pergerakan subterranean. Misalnya pada proyek penggalian terowongan, bendungan, lereng tambang, dan pondasi gedung bertingkat.

Sementara itu, pada pengujian material di laboratorium, instrumen ini dipasang pada sampel uji (seperti logam atau plastik) untuk mengukur seberapa jauh material tersebut merenggang sebelum akhirnya patah saat menerima beban tarik.

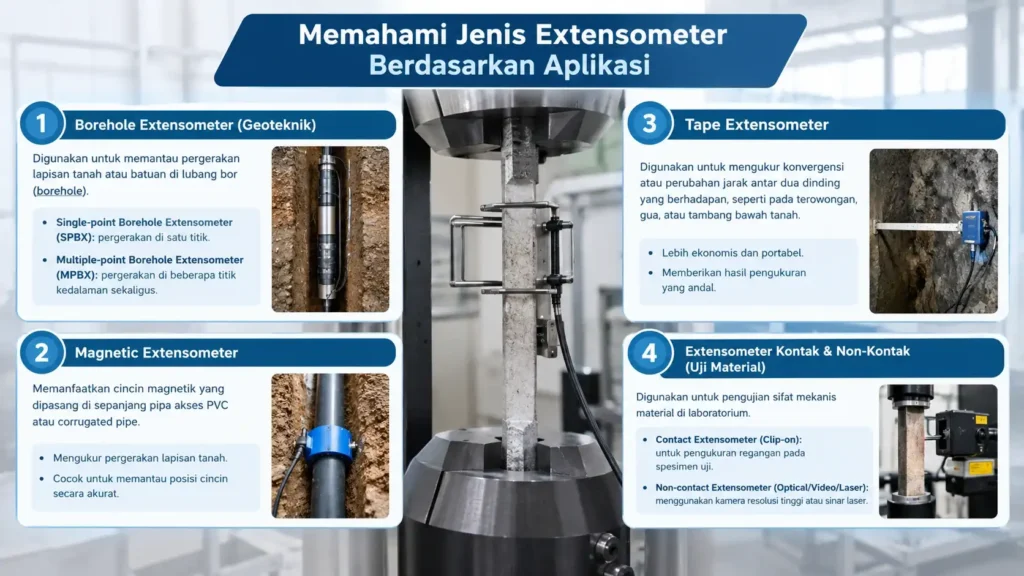

Memahami Jenis Extensometer Berdasarkan Aplikasi

Setiap proyek memiliki tantangan fisik dan lingkungan yang berbeda. Oleh karena itu, mengenali jenis extensometer yang beredar di pasar merupakan langkah awal untuk memastikan alat yang Anda beli benar-benar tepat guna. Berikut adalah beberapa jenis dari alat extensometer:

1. Borehole Extensometer (Geoteknik)

Jenis ini dirancang khusus untuk dimasukkan ke dalam lubang bor (borehole). Perangkat ini mengukur pergerakan lapisan tanah atau batuan di sepanjang kedalaman lubang bor relatif terhadap kepala extensometer yang terpasang di permukaan.

• Single-point Borehole Extensometer (SPBX): Mengukur pergerakan pada satu titik kedalaman tertentu.
• Multiple-point Borehole Extensometer (MPBX): Mampu mengukur pergerakan di beberapa titik kedalaman sekaligus dalam satu lubang bor yang sama. Sangat ideal untuk mendeteksi bidang gelincir pada analisis kestabilan lereng.

2. Magnetic Extensometer

Alat ini memanfaatkan cincin magnetik yang dipasang di sepanjang pipa akses PVC atau corrugated pipe. Ketika terjadi penurunan (settlement) tanah, posisi cincin magnet akan bergeser mengikuti pergerakan lapisan tanah. Operator memasukkan probe khusus ke dalam pipa untuk mendeteksi posisi cincin tersebut secara akurat.

3. Tape Extensometer

Digunakan untuk mengukur konvergensi atau perubahan jarak antar dua dinding yang berhadapan, seperti pada interior terowongan, gua, atau galian tambang bawah tanah. Alat ini relatif lebih ekonomis dan portabel.

4. Extensometer Kontak & Non-Kontak (Uji Material)

Untuk pengujian sifat mekanis material di laboratorium:

• Contact Extensometer (Clip-on): Menempel langsung pada spesimen uji menggunakan pisau pemegang (knife-edge). Baik untuk pengujian standar, namun kurang cocok untuk bahan yang rapuh atau sangat tipis.
• Non-contact Extensometer (Optical/Video/Laser): Menggunakan kamera resolusi tinggi atau sinar laser untuk mengukur Deformasi tanpa menyentuh fisik spesimen. Sangat ideal untuk sampel yang sensitif terhadap suhu ekstrem atau material yang dapat rusak jika tersentuh fisik instrumen.

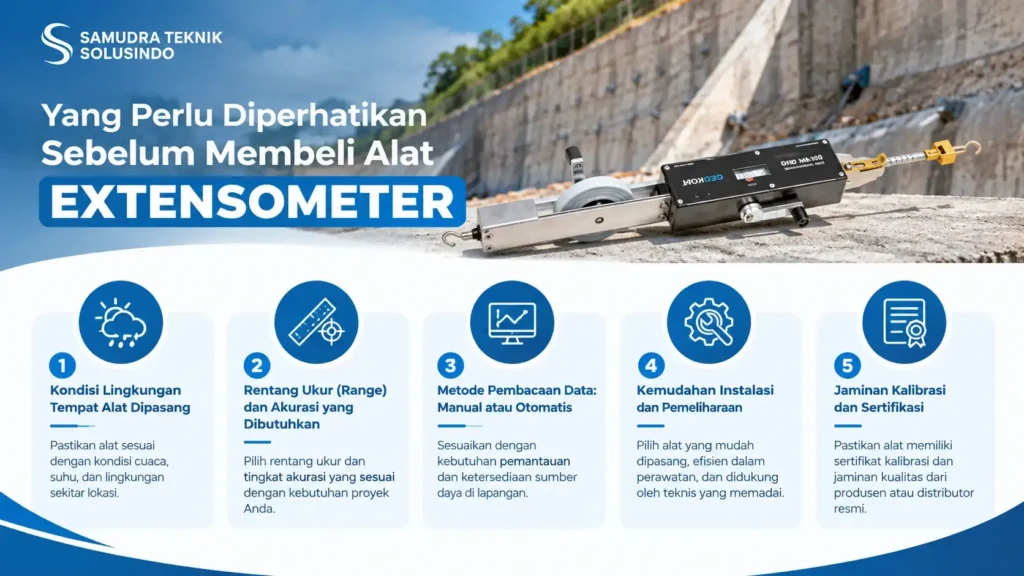

Hal Utama yang Perlu Diperhatikan Sebelum Membeli

Menentukan spesifikasi extensometer memerlukan kecermatan teknis. Berikut adalah faktor-faktor krusial yang harus Anda evaluasi sebelum menjatuhkan pilihan pembelian:

1. Kondisi Lingkungan Tempat Alat Dipasang

Kondisi fisik lapangan sangat menentukan daya tahan dan umur pakai instrumen. Perhatikan faktor-faktor berikut:

• Tingkat Kelembapan dan Air: Jika dipasang di bawah tanah atau area pasang surut, pastikan instrumen memiliki rating proteksi minimal IP67 atau IP68 (kedap air penuh).
• Zat Korosif: Pada area tambang atau lingkungan pantai yang kaya akan kadar garam dan asam, material seperti stainless steel (grade 316) atau fiberglass wajib dipilih sebagai bahan batang jangkar (anchor rod).
• Suhu Ekstrem: Perubahan suhu yang drastis dapat memicu pemuaian termal pada komponen alat uji, yang jika tidak diperhitungkan, akan memunculkan bias pada data pembacaan.

2. Rentang Ukur (Range) dan Akurasi yang Dibutuhkan

Setiap proyek membutuhkan tingkat ketelitian yang berbeda:

• Rentang Ukur (Measuring Range): Seberapa jauh pergeseran maksimum yang diperkirakan akan terjadi? Jangan memilih alat dengan rentang yang terlalu sempit karena instrumen bisa rusak jika Deformasi melampaui batas maks alat.
• Akurasi dan Resolusi: Pada struktur kritis seperti bendungan beton utama, dibutuhkan resolusi mikro (hingga 0,01 mm). Sementara pada pemantauan pergerakan tanah awal di area konstruksi jalan, resolusi 0,1 mm mungkin sudah memadai.

3. Metode Pembacaan Data: Manual vs Otomatis

Teknologi pembacaan data memengaruhi efisiensi operasional proyek Anda secara langsung:

Jika proyek Anda berada di lokasi terpencil yang sulit dijangkau atau mengawasi struktur beresiko tinggi, sistem pembacaan otomatis berbasis sensor Vibrating Wire (VW) atau Linear Variable Differential Transformer (LVDT) yang terhubung ke jaringan seluler/satelit jauh lebih efisien dalam jangka panjang.

4. Kemudahan Instalasi dan Pemeliharaan

Instrumen yang canggih tidak akan memberikan data yang akurat jika proses instalasinya terlampau rumit hingga beresiko tinggi salah pasang.

• Pastikan pabrikan menyediakan instruksi pemasangan yang jelas dan aksesoris penyemenan (grouting) yang kompatibel.
• Pertimbangkan jenis anchor (jangkar) yang sesuai dengan karakter batuan atau tanah di lokasi: grouted anchor untuk batuan lunak/tanah, atau mechanical/wedge anchor untuk batuan keras.

5. Jaminan Kalibrasi dan Sertifikasi

Sertifikat kalibrasi pabrik yang terlacak (traceable) ke standar internasional (seperti ISO/IEC 17025) adalah jaminan keabsahan data. Data pemantauan geoteknik sering kali digunakan sebagai dokumen legal atau bukti audit keselamatan. Menggunakan alat yang tidak terkalibrasi dengan benar bisa membatalkan keabsahan analisis teknis proyek Anda.

Solusi Alat dan Jasa Pengukuran Profesional

Memilih spesifikasi yang tepat hanyalah separuh dari tahapan pekerjaan geoteknik; separuh lainnya adalah memastikan proses pemasangan dilakukan secara presisi di lapangan. Pemasangan yang kurang tepat dapat membuat sensor bernilai tinggi memberikan data yang keliru.

Bagi Anda yang membutuhkan keandalan instrumen dan eksekusi lapangan yang presisi, PT Samudra Teknik Solusindo menyediakan rangkaian produk alat ukur berkualitas tinggi serta layanan jasa instalasi extensometer profesional untuk mendukung berbagai kebutuhan pemantauan deformasi tanah dan struktur proyek Anda.

FAQ: Seputar Panduan Membeli Extensometer

Kesimpulan

Proses memilih alat extensometer memerlukan evaluasi menyeluruh yang mendalam. Langkah ini dimulai dengan memahami jenis deformasi yang akan diukur, memilih jenis instrumen yang tepat, menentukan spesifikasi akurasi yang realistis, hingga merencanakan metode pengambilan data yang efektif di lapangan.

Investasi pada perangkat pemantauan yang tepat sejak awal tidak hanya menjamin keakuratan data teknis, tetapi juga melindungi investasi proyek konstruksi Anda dari resiko kegagalan struktur yang merugikan. Selalu komunikasikan kebutuhan spesifik lapangan Anda dengan penyedia alat terpercaya untuk mendapatkan kombinasi solusi instrumen dan sistem pemantauan yang paling optimal.
