Apa Itu Tiltmeter? Kenali Fungsi dan Cara Kerjanya

Setiap struktur bangunan skala besar, mulai dari bendungan, gedung pencakar langit, hingga tebing di area rawan longsor, membutuhkan pengawasan visual dan teknis yang ketat. Pergerakan tanah atau pergeseran posisi struktur sekecil apa pun dapat menjadi sinyal awal terjadinya bahaya. Di sinilah peran penting tiltmeter sebagai instrumen pemantauan keselamatan.

Sebagai alat ukur kemiringan dengan tingkat akurasi tinggi, sensor ini dirancang untuk mendeteksi perubahan sudut rotasi atau deformasi pada suatu objek secara real-time. Memahami definisi, manfaat, hingga mekanisme sistem ini sangat penting bagi para profesional di bidang teknik sipil, geologi, maupun mitigasi bencana.

Memahami Konsep Alat Tiltmeter

Tiltmeter adalah sebuah instrumen presisi yang berfungsi untuk mengukur variasi kemiringan atau sudut deformasi terhadap garis vertikal maupun horizontal. Jika dibayangkan secara awam, prinsip dasarnya mirip dengan waterpass (alat penimbang datar) yang biasa digunakan oleh pekerja bangunan. Namun, alat tiltmeter bekerja pada skala yang sangat mikro dan jauh lebih canggih.

Sensor ini mampu mendeteksi rotasi sebesar hitungan detik busur (arcsecond). Tingkat sensitivitas luar biasa ini memungkinkan para insinyur mengidentifikasi potensi keretakan, pergeseran pondasi, atau ketidakstabilan lereng jauh sebelum kerusakan tersebut terlihat secara kasat mata. Dalam proyek rekayasa sipil modern, perangkat ini menjadi standar wajib untuk menjamin ketahanan struktur jangka panjang.

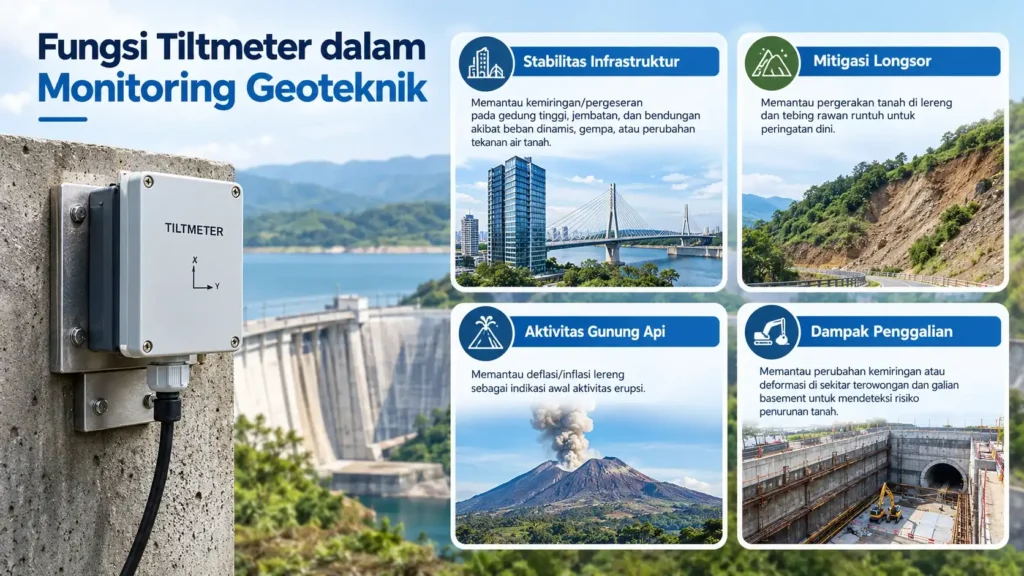

Fungsi Tiltmeter dalam Pemantauan Geoteknik dan Struktur

Penggunaan instrumen ini mencakup berbagai sektor penting. Fungsi tiltmeter tidak hanya terbatas pada pencegahan kegagalan konstruksi, tetapi juga berperan penting dalam pengawasan lingkungan alami.

Berikut adalah beberapa fungsi dari alat tiltmeter:

• Pengawasan Stabilitas Infrastruktur: Digunakan pada gedung tinggi, jembatan bentang panjang, dan bendungan untuk memantau lendutan atau pergeseran pondasi akibat beban dinamis, gempa bumi, atau perubahan tekanan air tanah.
• Mitigasi Bencana Longsor: Memantau pergerakan tanah di area perbukitan atau tebing yang rawan runtuh, sehingga memberikan peringatan dini (early warning system) sebelum material tanah longsor.
• Pemantauan Aktivitas Gunung Api: Di bidang vulkanologi, instrumen ini dipasang di lereng gunung berapi untuk mengukur deflasi atau inflasi kantong magma yang menjadi petunjuk awal letusan.
• Evaluasi Dampak Penggalian (Ekskavasi): Saat pembuatan terowongan (tunneling) atau galian basement bawah tanah, instrumen ini memastikan bahwa area pemukiman atau bangunan di sekitarnya tidak mengalami penurunan tanah (subsidence).

Jenis-Jenis Tiltmeter Berdasarkan Teknologi Sensor

Teknologi sensor mengalami perkembangan pesat seiring kebutuhan industri yang semakin kompleks. Setiap tipe alat memiliki mekanisme kerja dan keunggulan spesifik.

• Gelembung Elektrolit (Electrolytic Bubble): Menggunakan tabung kaca berisi cairan konduktif dan gelembung gas. Ketika posisi alat miring, gelembung bergeser dan mengubah hambatan listrik antar-elektroda di dalamnya. Perubahan nilai resistansi ini diubah menjadi sinyal sudut kemiringan.
• Sensor MEMS (Micro-Electro-Mechanical Systems): Varian paling populer di industri modern. Memanfaatkan komponen mikroskopis berbasis silikon untuk mengukur perubahan kapasitas listrik akibat efek gravitasi. Keunggulan utamanya adalah bentuk yang ringkas, tahan getaran, dan efisien dari segi biaya.
• Servo Force-Balance Accelerometer: Merupakan opsi dengan presisi tertinggi (high-accuracy grade). Menggunakan massa pendulum yang ditahan oleh medan elektromagnetik. Saat terjadi perubahan posisi, arus listrik penyeimbang akan merespons secara otomatis. Besarnya arus listrik tersebut berbanding lurus dengan besar sudut rotasi.
• Sistem Permanen dan Portabel:
  • Sistem Permanen: Dipasang langsung pada permukaan struktur secara terus-menerus dan terhubung ke data logger untuk pemantauan jarak jauh.
  • Sistem Portabel: Menggunakan tilt plate yang ditempel pada beberapa titik lokasi target, lalu operator mendatangi lokasi secara berkala menggunakan instrumen pembaca portabel.

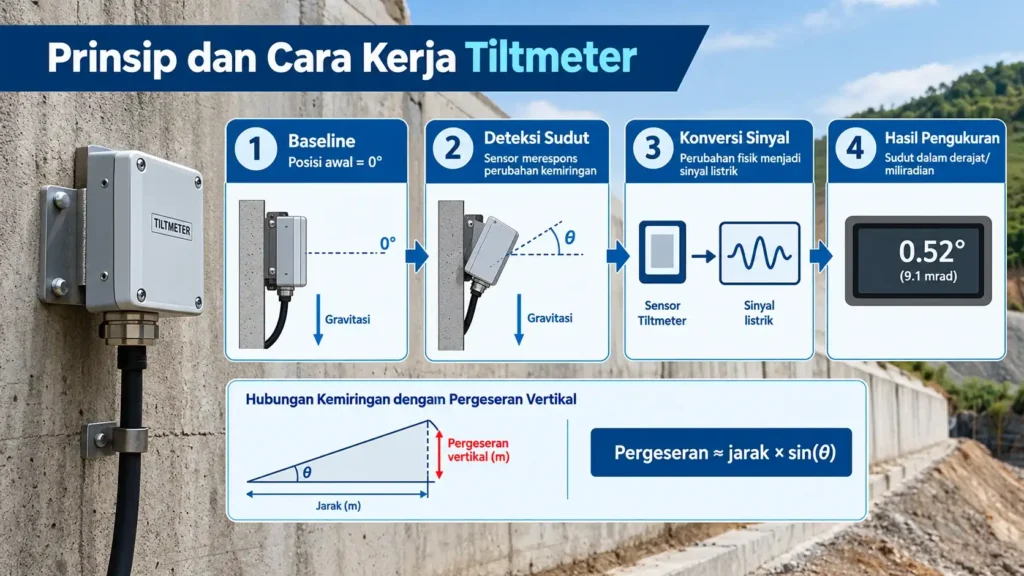

Prinsip dan Cara Kerja Tiltmeter

Memahami cara kerja tiltmeter membutuhkan pemahaman dasar mengenai gaya gravitasi bumi. Bumi memberikan percepatan gravitasi konstan searah pusat bumi sebesar 1g atau sekitar 9,81 meter per detik kuadrat.

Berikut adalah cara bagaimana alat tilt meter bekerja:

1. Penetapan Posisi Awal (Baseline): Saat instrumen dipasang pada dinding atau permukaan datar, posisi awal dianggap sebagai titik nol derajat.
2. Deteksi Pergeseran Sudut: Ketika struktur mengalami pergerakan, komponen internal sensor (seperti massa pendulum atau cairan elektrolit) akan merespons perubahan sudut terhadap aksis gravitasi.
3. Penerjemahan Sinyal Analog ke Digital: Perubahan posisi fisik internal mengubah nilai impedansi, frekuensi, atau voltase listrik.
4. Perhitungan Hasil Pengukuran: Sinyal listrik tersebut dikonversi menjadi unit sudut seperti derajat, miliradian, atau milimeter per meter. Besarnya pergeseran vertikal dihitung berdasarkan perkalian antara jarak dasar pengukuran dengan nilai sinus dari sudut kemiringan yang terdeteksi oleh sensor.

Prosedur Instalasi dan Penerapan Sistem Monitoring Tiltmeter

Keandalan data sangat bergantung pada kualitas proses pemasangan instrumen di lapangan. Implementasi monitoring tiltmeter yang efektif membutuhkan beberapa tahapan terstandar:

• Tahap 1: Analisis Lokasi dan Pemilihan Titik Penting — Para insinyur geoteknik akan memetakan area yang diperkirakan mengalami konsentrasi tegangan atau deformasi tertinggi, seperti pada bagian tengah bentang jembatan, bagian atas dinding penahan tanah, atau di sepanjang retakan utama lereng.
• Tahap 2: Penyiapan Permukaan dan Pemasangan — Pelat dudukan dipasang menggunakan baut ekspansi atau perekat epoksi khusus berbahan kuat. Permukaan pemasangan harus benar-benar bersih dan menyatu secara struktural dengan media yang diukur.
• Tahap 3: Kalibrasi dan Integrasi Data Logger — Setelah instrumen terpasang, unit sensor disambungkan ke sistem akuisisi data. Parameter kalibrasi pabrik dimasukkan ke dalam perangkat lunak untuk memastikan konversi sinyal listrik berjalan akurat.
• Tahap 4: Transmisi Data Secara Real-Time — Dalam aplikasi modern, sensor dihubungkan ke modul komunikasi nirkabel seperti LoRaWAN, 4G, atau Satelit. Data kemiringan dikirimkan secara otomatis ke cloud server sehingga dapat dipantau oleh tim ahli kapan saja dan dari mana saja.

Solusi Untuk Instrumentasi Geoteknik

Pengukuran kemiringan dan stabilitas struktur membutuhkan perangkat terkalibrasi presisi serta penanganan tenaga ahli berpengalaman. PT Samudra Teknik Solusindo menyediakan jasa pemantauan dan instrumentasi geoteknik profesional. Layanan mencakup penyediaan instrumen presisi tinggi, instalasi terstandar, hingga integrasi sistem pemantauan otomatis berbasis real-time untuk kebutuhan proyek konstruksi dan infrastruktur di seluruh Indonesia.

FAQ: Seputar Alat Tiltmeter

Kesimpulan

Integrasi tiltmeter geoteknik dalam sistem pemantauan infrastruktur dan lingkungan bukan lagi sekadar pilihan, melainkan standar keselamatan mutlak. Dengan kemampuan mendeteksi deformasi sekecil apa pun sebelum berubah menjadi potensi bencana fisik, alat ini memberikan kepastian teknis dan perlindungan terhadap aset investasi bernilai tinggi.

Melalui pemilihan sensor yang tepat, instalasi yang presisi, serta pengolahan data terpadu, Anda dapat memastikan keandalan jangka panjang dari setiap proyek sipil maupun mitigasi bencana alam.
