Panduan Uji DCP Geoteknik: Komponen Alat, Interpretasi Data, dan Konversi CBR

Dalam rekayasa sipil, daya dukung tanah menentukan apakah sebuah struktur atau perkerasan jalan akan bertahan lama. Salah satu cara tercepat untuk mengetahuinya langsung di lapangan adalah uji DCP geoteknik. Uji ini menghasilkan profil kekuatan tanah secara in-situ, tanpa menunggu hasil sampel laboratorium. Untuk gambaran umum tentang peran alatnya di proyek konstruksi.

Artikel ini berfokus pada sisi teknisnya: komponen alat, cara membaca DCP index, konversi ke nilai CBR, serta batasan yang perlu diwaspadai saat menafsirkan data.

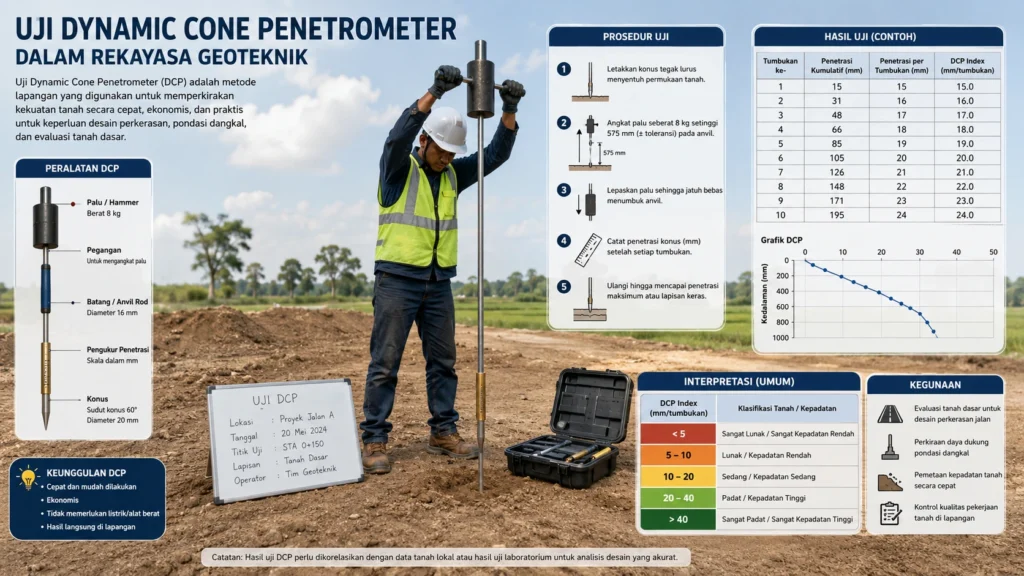

Apa Itu Uji DCP dan Komponen Alatnya?

Uji DCP mengukur perlawanan tanah terhadap penetrasi kerucut yang dipukul dengan palu yang dijatuhkan dari ketinggian tetap. Metode ini dikembangkan di Afrika Selatan dan kini dibakukan dalam ASTM D6951 untuk evaluasi lapis pondasi dan subgrade jalan.

Prinsipnya sederhana: semakin dalam kerucut masuk pada satu pukulan, semakin lunak tanahnya. Penetrasi yang kecil menandakan tanah padat dengan daya dukung tinggi. Komponen alatnya:

• Handle: bagian atas untuk memegang alat.
• Hammer (palu): beban standar 8 kg (4,6 kg untuk tanah sangat lunak).
• Anvil: landasan tempat palu jatuh.
• Rod (batang penggerak): batang baja berdiameter standar.
• Cone (kerucut): ujung batang berbentuk kerucut bersudut 60 derajat.
• Vertical scale: penggaris untuk membaca kedalaman penetrasi.

Keunggulan Uji DCP Dibanding CBR Lapangan

Mengapa banyak insinyur memilih uji DCP dibanding CBR lapangan? Jawabannya ada pada mobilitas dan kontinuitas data.

• Efisien waktu: satu titik selesai dalam hitungan menit.
• Mudah diakses: alat ringan dan portabel, cocok untuk lokasi terpencil yang sulit dijangkau alat berat.
• Profil kedalaman kontinu: kekuatan tanah terbaca hingga 1 meter atau lebih, sedangkan uji beban permukaan hanya menilai lapisan atas.
• Berkorelasi dengan CBR: nilai penetrasi DCP dapat dikonversi ke CBR, parameter standar dalam desain tebal perkerasan.

Ringkasan Tahapan Uji DCP di Lapangan

Secara singkat, pengujian dilakukan dengan membersihkan titik uji dari material lepas, memasang alat tegak lurus sempurna, lalu menjatuhkan palu dari batas atas handle dan mencatat penetrasi setelah “pukulan duduk” (seating drive). Pencatatan dilakukan setiap 1, 3, atau 5 pukulan sesuai kekerasan tanah. Uji dihentikan saat kedalaman target (800 sampai 1000 mm) tercapai, atau terjadi refusal, yaitu penetrasi kurang dari 1 mm setelah 10 pukulan berturut-turut.

Permukaan yang sangat keras seperti aspal perlu dibor lebih dulu sebelum alat dimasukkan. Langkah kerja yang lebih rinci dibahas di DCP Test: Prosedur Lengkap untuk Evaluasi Kelayakan Tanah.

Cara Membaca DCP Index dan Mengonversinya ke Nilai CBR

Data mentah lapangan berupa jumlah pukulan dan kedalaman penetrasi. Data ini diolah menjadi DCP Index (DCPI), yaitu rata-rata penetrasi per pukulan dalam satuan mm/pukulan.

DCPI = selisih kedalaman penetrasi (mm) ÷ jumlah pukulan

DCPI kemudian dikonversi ke nilai CBR dengan rumus empiris. Rumus yang umum dipakai menurut ASTM D6951 (untuk sebagian besar jenis tanah, kecuali lempung CL dengan CBR di bawah 10% dan lempung CH):

CBR (%) = 292 ÷ DCPI^1,12

Contoh hitungan. Pada suatu lapisan, penetrasi 100 mm dicapai dalam 5 pukulan, sehingga DCPI = 100 ÷ 5 = 20 mm/pukulan.

• DCPI^1,12 = 20^1,12 ≈ 28,7
• CBR = 292 ÷ 28,7 ≈ 10%

Semakin kecil DCPI, semakin besar nilai CBR, artinya tanah semakin kuat.

Pada grafik profil kekuatan (kedalaman terhadap jumlah pukulan kumulatif), perubahan kemiringan garis menandai batas antar lapisan, misalnya tempat lapisan subgrade berakhir dan tanah asli dimulai. Informasi ini membantu menentukan apakah perlu perbaikan tanah (soil improvement) sebelum konstruksi dilanjutkan.

Batasan dalam Pengujian DCP

Meski berguna, uji DCP punya batasan yang harus dipahami teknisi geoteknik:

• Kandungan batu: fragmen batuan besar atau kerikil kasar dapat menahan ujung kerucut, sehingga tanah tampak sangat kuat padahal yang tertahan hanya batu.
• Kadar air: kekuatan tanah sangat dipengaruhi kadar air. Uji pada musim kemarau bisa menghasilkan CBR lebih tinggi dibanding musim hujan di titik yang sama.
• Kondisi alat: alat yang tidak terkalibrasi atau batang yang bengkok menambah gesekan dan membuat data tidak akurat.

Pada proyek skala besar, DCP sering dipadukan dengan uji beban statis (load test) untuk verifikasi silang kapasitas dukung pondasi.

Perbandingan Uji DCP, CBR Lapangan, dan Sand Cone

DCP unggul dalam memberikan gambaran “stratigrafi” kekuatan tanah tanpa perlu menggali lubang uji (trial pit) yang luas.

Dari Hasil Uji ke Keputusan Perbaikan Tanah

Hasil uji DCP menjadi dasar laporan teknis geoteknik. Jika nilai CBR berada di bawah standar minimum (misalnya di bawah 6% untuk subgrade jalan tol), langkah stabilisasi seperti penambahan semen, kapur, atau penggunaan geotekstil perlu dilakukan.

Langkah pencegahan ini jauh lebih murah dibanding memperbaiki jalan yang amblas akibat kegagalan daya dukung tanah.

FAQ: Seputar Dynamic Cone Penetrometer

Kesimpulan

Uji DCP tetap menjadi alat andalan dalam rekayasa geoteknik. Nilai tambah utamanya ada pada interpretasi data: DCPI yang dikonversi ke CBR memberi gambaran cepat tentang kekuatan tiap lapisan tanah, yang langsung bisa dipakai untuk keputusan desain dan perbaikan.

Agar hasilnya andal, lakukan kalibrasi alat secara rutin, pastikan batang tetap tegak lurus, catat kondisi kadar air saat pengujian, dan verifikasi silang dengan metode lain bila proyek berskala besar.
