Dalam dunia konstruksi geoteknik dan kelautan, keandalan pondasi menjadi faktor penting yang menentukan keberhasilan sebuah proyek. Hal ini terutama berlaku pada pembangunan dermaga dan struktur lepas pantai (offshore) yang bekerja di lingkungan ekstrim dengan beban dinamis yang kompleks. Salah satu metode pengujian yang banyak digunakan untuk memastikan kualitas pondasi tiang adalah PDA Test (Pile Driving Analyzer Test).
PDA Test bukan sekadar prosedur teknis, melainkan bagian dari strategi kontrol kualitas yang membantu insinyur memahami performa tiang pancang secara real-time. Dengan memanfaatkan teknologi sensor dan analisis gelombang tegangan, metode ini memberikan gambaran akurat mengenai kapasitas daya dukung serta integritas struktur tiang. Oleh karena itu, memahami peran PDA Test dalam proyek dermaga dan offshore menjadi sangat penting, terutama dalam upaya meningkatkan keselamatan dan efisiensi konstruksi.
Apa Itu PDA Test dan Bagaimana Cara Kerjanya?
PDA Test adalah metode pengujian dinamis yang digunakan untuk mengevaluasi kapasitas daya dukung tiang pancang selama proses pemancangan berlangsung. Pengujian ini menggunakan alat khusus yang disebut Pile Driving Analyzer, yang bekerja dengan mengukur respon tiang terhadap energi pukulan hammer.
Secara prinsip, PDA Test memanfaatkan teori gelombang satu dimensi (one-dimensional wave theory). Ketika hammer memukul kepala tiang, gelombang tegangan akan merambat sepanjang tiang hingga mencapai ujung bawah dan kembali lagi ke atas. Sensor yang dipasang pada tiang akan merekam data berupa:
- Gaya (force)
- Kecepatan (velocity)
- Percepatan (acceleration)
Data tersebut kemudian dianalisis menggunakan perangkat lunak khusus seperti CAPWAP (Case Pile Wave Analysis Program) untuk menghasilkan perhitungan yang lebih mendalam terkait kondisi tiang.
Mengapa PDA Test Sangat Penting pada Proyek Dermaga dan Offshore?
Proyek dermaga dan offshore memiliki karakteristik yang berbeda dibandingkan konstruksi darat. Struktur ini harus mampu menahan beban berat dari kapal, gelombang laut, arus, serta kondisi lingkungan yang korosif. Oleh karena itu, keandalan pondasi menjadi prioritas utama.
Berikut beberapa alasan mengapa PDA Test sangat penting dalam proyek ini:
- Kondisi Lingkungan yang Ekstrim
Lingkungan laut memiliki variabilitas tinggi, mulai dari perubahan pasang surut hingga gaya gelombang yang dinamis. Pengujian ini membantu memastikan bahwa tiang pancang mampu menahan kondisi tersebut sejak tahap instalasi. - Validasi Desain Geoteknik
Hasil pengujian dapat digunakan untuk memverifikasi rancangan desain awal. Jika terdapat perbedaan antara desain dan kondisi lapangan, penyesuaian dapat dilakukan lebih cepat sebelum proyek berlanjut ke tahap berikutnya. - Monitoring Kualitas Secara Real-Time
Dengan data yang diperoleh secara langsung, tim proyek dapat segera mendeteksi potensi masalah seperti kerusakan tiang atau kapasitas yang tidak memenuhi standar.
Parameter yang Dianalisis dalam PDA Test
Salah satu kekuatan utama PDA Test terletak pada kemampuannya menganalisis berbagai parameter penting yang berkaitan dengan performa tiang pancang.
Berikut adalah beberapa parameter yang dianalisis dalam pengujian:
a. Daya Dukung Tiang (Pile Capacity)
Parameter ini menunjukkan kemampuan tiang dalam menahan beban aksial. Nilai ini biasanya dibagi menjadi dua komponen:
- End bearing (tahanan ujung)
- Skin friction (gesekan selimut)
b. Tegangan Maksimum (Maximum Stress)
PDA Test juga mengukur tegangan maksimum yang terjadi selama pemancangan. Hal ini penting untuk memastikan bahwa tegangan tidak melebihi batas material, yang dapat menyebabkan kerusakan struktural.
c. Energi Transfer Hammer
Efisiensi transfer energi dari hammer ke tiang menjadi indikator penting dalam proses pemancangan. Energi yang tidak optimal dapat memengaruhi hasil pengujian dan kualitas instalasi.
d. Integritas Tiang
Melalui analisis gelombang, PDA Test dapat mendeteksi adanya retakan, patahan, atau cacat lain pada tiang yang tidak terlihat secara visual.
e. Penetrasi dan Set per Blow
Parameter ini mengukur seberapa dalam tiang masuk ke tanah setiap kali menerima pukulan. Data ini membantu dalam mengevaluasi kondisi tanah serta efektivitas pemancangan.

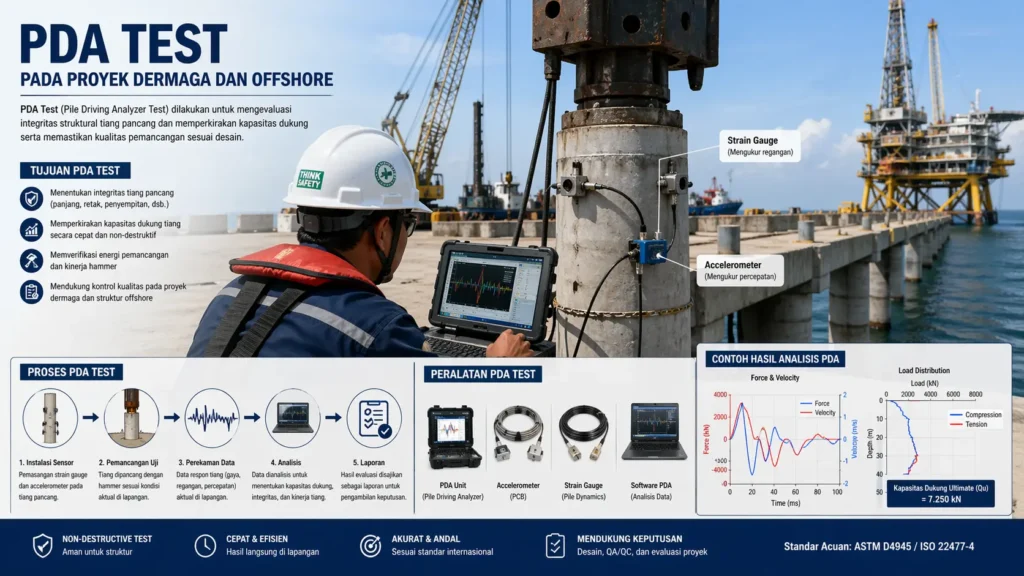

Tahapan Pengujian PDA Test di Proyek Dermaga dan Offshore
Pelaksanaan PDA Test memerlukan perencanaan dan koordinasi yang baik agar hasilnya akurat dan dapat diandalkan. Berikut adalah tahapan umum yang dilakukan dalam proyek dermaga dan offshore:
a. Persiapan Alat dan Kalibrasi

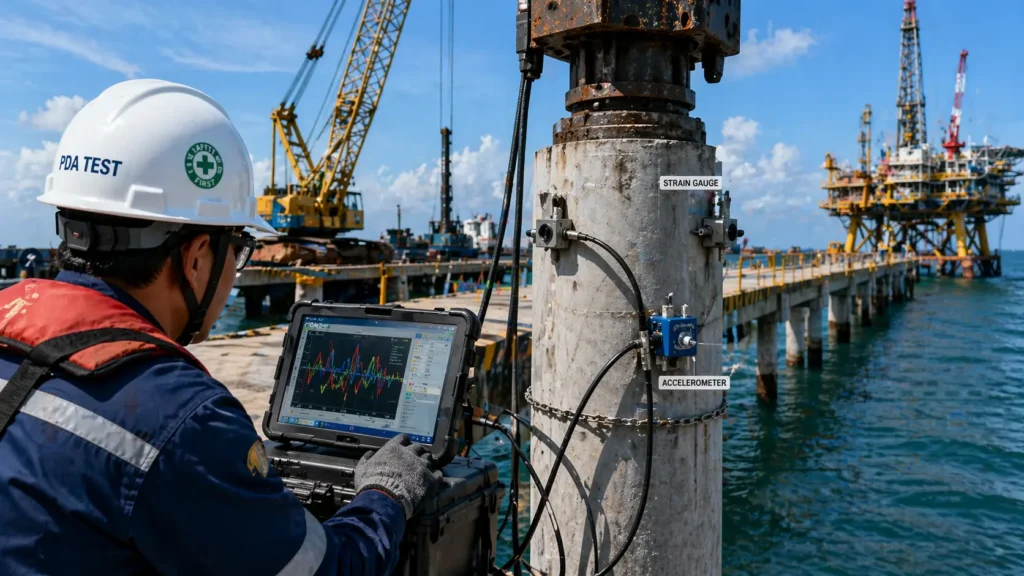

Sebelum pengujian dimulai, sensor seperti strain transducer dan accelerometer dipasang pada tiang pancang. Alat PDA kemudian dikalibrasi untuk memastikan akurasi pengukuran.
b. Instalasi Sensor pada Tiang
Sensor biasanya dipasang pada dua sisi berlawanan dari tiang untuk mendapatkan data yang seimbang. Pemasangan harus dilakukan dengan hati-hati agar tidak mengganggu struktur tiang.
c. Proses Pemancangan
Selama hammer bekerja, sensor akan merekam data secara kontinu. Data ini mencakup respons dinamis tiang terhadap setiap pukulan.
d. Pengumpulan dan Analisis Data
Data yang diperoleh kemudian diolah menggunakan perangkat lunak analisis. Pada tahap ini, engineer akan mengevaluasi kapasitas tiang, tegangan, dan integritasnya.
e. Perhitungan Hasil dan Pelaporan
Hasil analisis disusun dalam laporan teknis yang mencakup rekomendasi. Jika ditemukan gangguan, tindakan korektif dapat segera dilakukan.
Manfaat PDA Test untuk Keamanan Proyek Dermaga dan Offshore
PDA Test memberikan berbagai manfaat yang secara langsung berkontribusi terhadap keamanan dan keberhasilan proyek. Berikut beberapa di antaranya:
- Mencegah Kegagalan Struktur
Dengan mengetahui kapasitas dan kondisi tiang sejak awal, risiko kegagalan struktur dapat ditekan secara signifikan. - Mendeteksi Adanya Kerusakan
Kerusakan seperti retakan internal dapat dideteksi lebih awal, sehingga perbaikan dapat dilakukan sebelum menjadi masalah besar. - Optimasi Desain dan Material
Data hasil PDA Test dapat digunakan untuk mengoptimalkan desain pondasi, sehingga penggunaan material menjadi lebih efisien tanpa mengurangi faktor keamanan. - Kepatuhan terhadap Standar Internasional
Penggunaan PDA Test membantu proyek memenuhi standar internasional seperti ASTM dan ISO yang berkaitan dengan pengujian pondasi.
Kesimpulan
PDA Test merupakan salah satu metode pengujian yang memiliki peran strategis dalam memastikan kualitas dan keamanan pondasi tiang pada proyek dermaga dan struktur lepas pantai (offshore). Dengan kemampuan memberikan data secara cepat dan akurat, metode ini menjadi solusi efektif untuk menjawab tantangan konstruksi di lingkungan yang kompleks.
