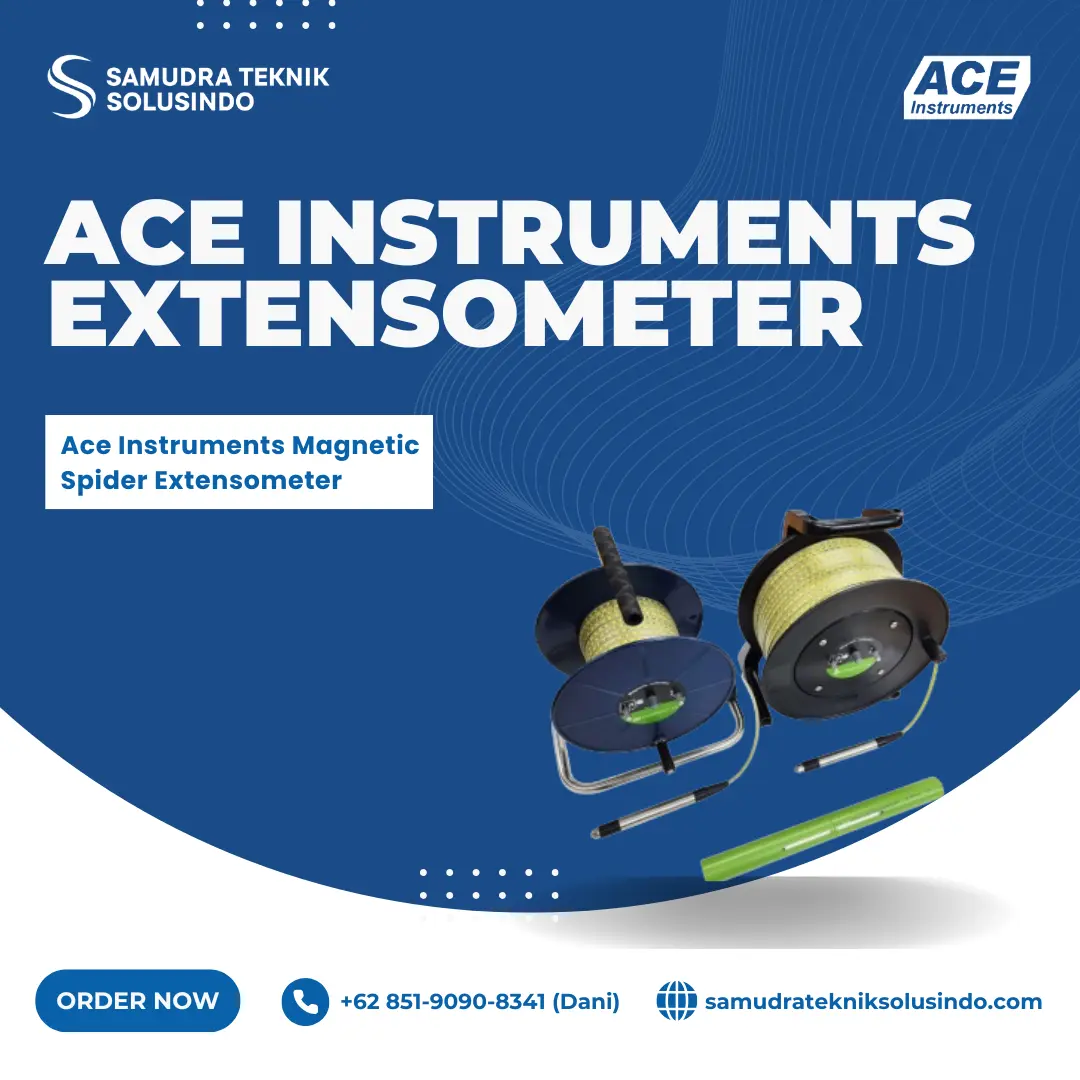

Ace Instruments Magnetic Spider Extensometer
Jika anda tertarik untuk membeli alat Ace Instruments Magnetic Spider Extensometer yang disediakan oleh PT Samudra Teknik Solusindo, silahkan hubungi kami melalui :
PT. Samudra Teknik Solusindo
Alamat: Jl. Pd. Kelapa Raya No.8D Blok E10, RT.9/RW.11, Pondok Kelapa, Durensawit, East Jakarta City, Jakarta 13450
Whatsapp : +62 851‑9090‑8341 (Dani)
Email : sales.stsolusindo@gmail.com
Telp : +62 851‑9090‑8341 (Dani)
Deskripsi
Ekstensometer magnetik terdiri dari beberapa komponen, yaitu cincin penginderaan, indikator magnetik, pipa akses, aksesori pipa, dan bagian teleskopik. Komponen cincin penginderaan mencakup cincin pelat, cincin laba-laba, dan cincin datum. Berdasarkan panjang pengukurannya, indikator magnetik tersedia dalam jenis 50, 100, 200, 300, 350, dan 500 meter.
Produsen melengkapi indikator magnetik dengan lampu dan bel yang terhubung ke sakelar buluh dalam probe. Pita pengukur memiliki kelulusan atau skala untuk menunjukkan kedalaman. Dua kabel listrik di dalam pita menghubungkan probe dan indikator magnetik.
Pengguna dapat memilih pipa akses antara pipa penyangga ABS atau selubung inklinometer. Jenis cincin magnet harus sesuai dengan tipe pipa akses. Selama pengukuran, operator menurunkan probe ke dalam pipa akses.
Saat probe memasuki medan magnet, lampu akan menyala dan bel berbunyi. Titik aktif lampu dan bel menandakan posisi magnet. Pengguna membaca kedalaman dari kelulusan pada pita pengukur.
Jika pengguna menanam pipa akses hingga ke tanah stabil, maka kedalaman magnet direferensikan ke magnet datum di dasar pipa. Namun, jika bagian bawah pipa belum mencapai tanah stabil, maka referensi berada di bagian atas pipa. Sebelum memulai pengukuran, kalibrasi alat menggunakan pengukur level harus dilakukan.
Spesifikasi
| Model | 4680P | 4680C | 4680D |
|---|---|---|---|
| Components | Access pipe | ABS stand pipe Ø31×Ø38×3,000mm | PVC stand pipe Ø31×Ø38×3,000mm |
| Telescopic section | Ø25×Ø38×400mm | Customizing size | |
| End cap | Ø38×Ø46×40mm | Ø64.4×Ø70×50mm | |
| Sleeve | Ø38×Ø46×100mm | ||
| Plate ring | Ø40×Ø300×15mm | Ø28~Ø66×Ø300×15mm | |
| Spider ring | Ø40×Ø64×50mm | IDØ28~Ø66× | |
| Datum ring | Ø40×Ø64×50mm | ODØ56~Ø87×15mm | |
| Magnetic indicator (Model : 4680) | Probe | Material: STS 304 | |
| Dimensions: Ø19.5×180mm or Ø14×180mm | |||
| Wheel | Material: ABS | ||
| Dimensions: 152(W)×278(L)×282(H)mm / 400(W)×400(L)×400(H)mm | |||
| Tape | Material: Polyethylene coated steel tape | ||
| Dimensions: ISO first grade / 1mm resolution | |||
| Indication | Actuating a buzzer and a lamp | ||
| Operating temperature | -30℃~80℃ | ||
| Power | 9 VDC (6F22) battery 1ea | ||
| Range | 50m | 100m | |
| Weight | 2.5kg | 4.5kg |
Extension of telescopic section
150mm
Application of components
Access pipe
The PVC pipes or inclinometer casings are installed in borehole. Sensing rings is positioned along the length of an access pipe.Telescopic section
Telescopic sections are installed when settlement or heave is expected to be high as in fill and in soft ground. These are installed between an access pipes to prevent casings from damage.End cap
The end caps are put in the top of and the bottom of the access pipe.Sleeve
The sleeve is used to couple for extension between PVC pipes or inclinometer casings with telescopic sections.Datum ring
The datum ring is positioned at the bottom of the access pipe to refer to reference.Spider ring
The spider rings are positioned at each layer at the specified depth. The spider hooks are attached to the body.Plate ring
The plate rings are positioned at the specific elevation and are coupled to the surrounding soil.
