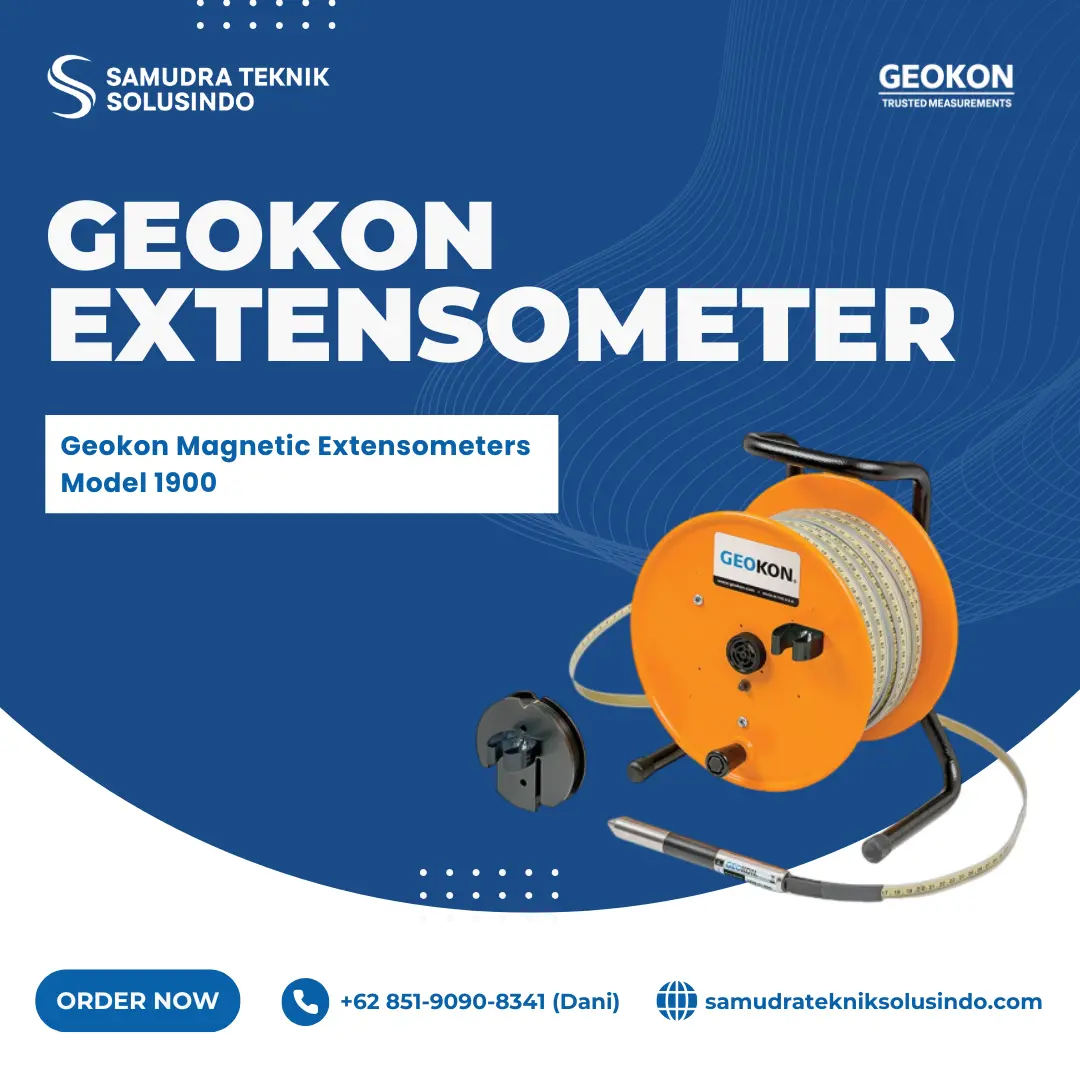

Geokon Magnetic Extensometers Model 1900

Deskripsi

GEOKON Magnetic Extensometers Model 1900 mengukur settlement atau heave pada tanah akibat pembebanan atau pelepasan beban. Sistem cocok untuk timbunan, bangunan, fondasi, struktur, bendungan, terowongan, galian, sheet pile, dan slurry wall. Probe reed-switch bergerak melalui access tube mendeteksi posisi anchor magnetik di berbagai kedalaman. Plate anchor digunakan dalam timbunan, sedangkan spider anchor digunakan pada borehole. Sistem ini membantu menentukan perpindahan total serta perpindahan pada setiap zona antaranchor.

Probe turun menggunakan pita baja berlapis nilon dengan skala milimeter atau sepersepuluh inci. Pita memiliki dua konduktor menghubungkan reed switch dengan lampu dan buzzer pada reel. Magnet anchor menutup reed switch ketika probe berada di depannya. Buzzer berbunyi dan pengguna membaca posisi pita pada index mark. Datum magnet menyediakan benchmark stabil ketika access tube mencapai tanah padat. Pengguna dapat menghubungkan posisi setiap anchor dengan benchmark menghitung settlement absolut.

Model 1900 memiliki resolusi 1 mm dan repeatability ±3 mm. Sistem bekerja pada rentang suhu −30°C hingga +80°C. Panjang kabel tersedia 30, 50, 100, 150, dan 200 meter. Pilihan panjang lainnya mencakup 100, 125, 200, dan 300 kaki. Probe memiliki dimensi 178 × 19 mm dan menggunakan stainless steel. Borehole membutuhkan diameter 102 hingga 216 mm. Sistem menggunakan baterai alkaline 9V untuk penggunaan lapangan.
