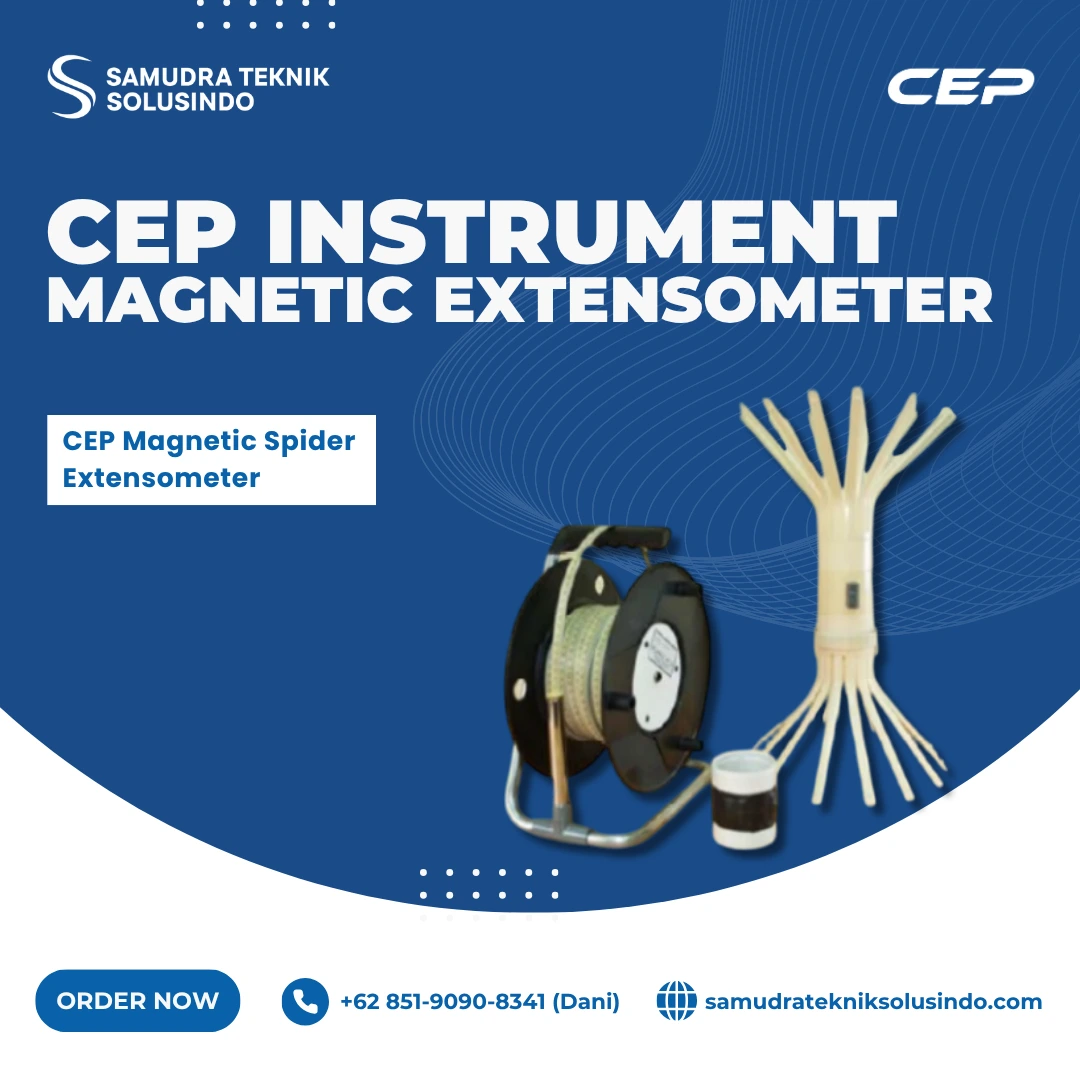

CEP Magnetic Spider Extensometer
Jika anda tertarik untuk membeli alat CEP Magnetic Spider Extensometer yang disediakan oleh PT Samudra Teknik Solusindo, silahkan hubungi kami melalui :
PT. Samudra Teknik Solusindo
Alamat: Jl. Pd. Kelapa Raya No.8D Blok E10, RT.9/RW.11, Pondok Kelapa, Durensawit, East Jakarta City, Jakarta 13450
Deskripsi
CEP Magnetic Spider Extensometer merupakan instrumen geoteknik untuk mengukur settlement atau heave pada tanah. Instrumen ini cocok untuk embankment, excavation, ground improvement, dan proyek land reclamation. Sistem menggunakan inclinometer casing atau pipa akses PVC dengan telescoping couplings. Pemasangan tersebut sesuai untuk kondisi tanah dengan nilai SPT kurang dari 20 blows/30 cm. Sistem juga mendukung kondisi dengan potensi pergerakan vertikal atau lateral lebih dari 50 mm.
Magnetic datum ditempatkan pada bagian bawah casing atau pipa akses sebagai titik referensi pengukuran. Magnetic spider anchors dipasang pada kedalaman tertentu sepanjang inclinometer casing. Perangkat pemicu sederhana membantu melepaskan kaki spider yang terkompresi pada kedalaman pemasangan. Lubang bor biasanya mencapai tanah stabil dengan nilai SPT minimal 100 blows/30 cm. Posisi spider magnets kemudian dipantau terhadap jarak dari magnetic datum.
Pengukuran menggunakan reed switch probe yang terhubung dengan electrical tape berskala 1 mm. Saat probe melewati medan magnet spider magnets, buzzer pada tape reel menghasilkan suara. Pengguna membaca kedalaman anchor melalui skala pada electrical tape. Sistem membantu memantau perubahan settlement atau heave pada berbagai kondisi tanah. Desainnya mendukung pemantauan geoteknik pada proyek embankment, excavation, ground improvement, dan land reclamation. CEP menyediakan solusi ini untuk kebutuhan monitoring pergerakan vertikal tanah secara praktis dan berkelanjutan selama proyek berlangsung.
Spesifikasi
| Model No. | Description | Length, mm | O.D., mm | Pipe O.D. | Weight, Kg |
|---|---|---|---|---|---|
| CEP2-1-70 | Magnetic Spider with 28 legs | 520 | 290 | 70mm inclinometer casing | 0.82 |
| CEP2-2-60S | Magnetic Spider with 6 steel legs | 195 | 250 | 60mm inclinometer casing | 0.22 |
| CEP2-2-60S | Magnetic Spider with 6 steel legs (black) | 230 | 210 | 60mm inclinometer casing | 0.21 |
| CEP2-2-70S | Magnetic Spider with 6 steel legs | 195 | 265 | 70mm inclinometer casing | 0.28 |
| CEP2-2-70S | Magnetic Spider with 6 steel legs (black) | 230 | 260 | 70mm inclinometer casing | 0.23 |
| CEP2-2-85S | Magnetic Spider with 6 steel legs | 195 | 280 | 85mm inclinometer casing | 0.32 |
| CEP3-3-70 | Magnetic Datum | 90 | 70 | 70mm inclinometer casing | 0.16 |
| CEP3-3-85 | Magnetic Datum | 90 | 85 | 85mm inclinometer casing | 0.18 |
| CEP2-4 | Magnetic Indicator with 50m and 100m electrical tape, marked in mm. Other lengths available upon request. | – | – | – | 2.10 |
Instalasi
Teknisi menggunakan selubung inklinometer atau pipa akses PVC dengan sambungan teleskopik. Metode ini digunakan saat nilai SPT kurang dari 20 pukulan per 30 cm. Metode ini juga digunakan saat pergerakan vertikal atau lateral melebihi 50 mm.
Teknisi memasang titik acuan magnetik di bagian bawah pipa inklinometer atau pipa PVC. Teknisi mengebor lubang hingga mencapai tanah stabil. Nilai SPT tanah pada titik ini minimal 100 pukulan per 30 cm.
Teknisi memasang jangkar laba-laba magnetik sepanjang selubung inklinometer pada kedalaman tertentu. Teknisi menggunakan perangkat pemicu untuk melepaskan kaki laba-laba yang terkompresi. Kaki tersebut menancap pada kedalaman yang ditentukan di dalam tanah.
Pemantauan
Pengguna mengukur penurunan atau pengangkatan tanah melalui posisi magnet laba-laba terhadap titik acuan dasar. Sistem menggunakan probe saklar reed pada pita listrik dengan skala 1 milimeter.
Buzzer pada gulungan pita berbunyi saat probe melewati medan magnet. Medan ini berasal dari magnet laba-laba dan titik acuan. Pengguna membaca kedalaman jangkar laba-laba pada pita listrik.
