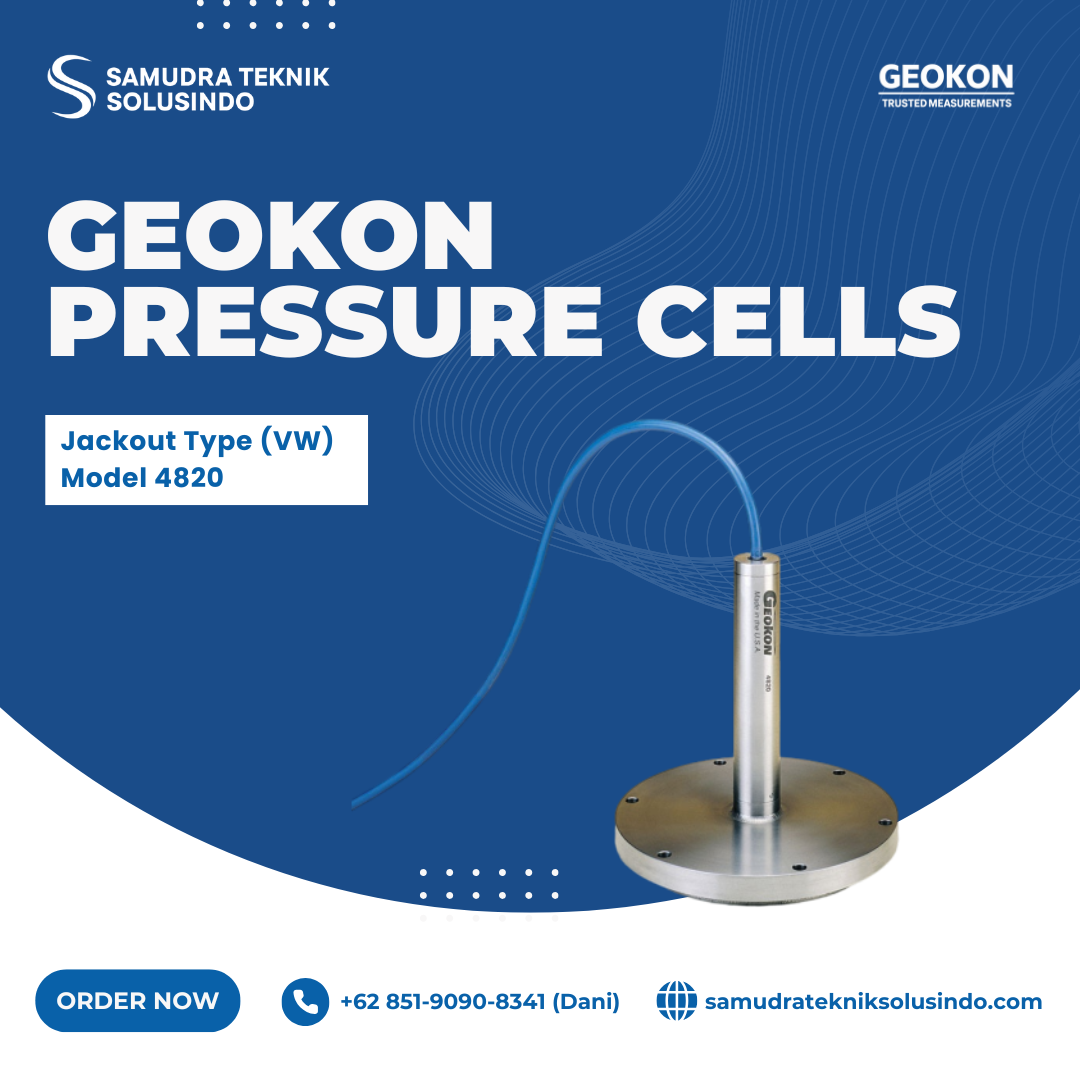

GEOKON Jackout Type (VW) Model 4820

Deskripsi

GEOKON Jackout Type (VW) Model 4820 mengukur tekanan tanah pada dinding slurry. Model ini dirancang untuk pemasangan di belakang slurry wall pada penggalian. Sensor ditempatkan di dalam pelat terdorong menuju sisi dinding menggunakan susunan dongkrak hidrolik. Metode memastikan permukaan sensitif sensor bersentuhan dengan tanah di sekitarnya. Model 4820 mendukung pemantauan tekanan tanah selama konstruksi.

Model 4820 menggunakan teknologi vibrating wire untuk mengukur perubahan tekanan akurat. Rentang pengukuran standar mencakup 350 dan 700 kPa, serta 1, 2, 3, dan 5 MPa. Sensor memiliki kemampuan over-range hingga 150% F.S. Resolusinya mencapai 0,025% F.S., sedangkan akurasinya mencapai ±0,1% F.S. Rentang suhu operasional berada pada −20°C hingga +80°C. Dimensi sel mencapai tinggi 12 mm dengan diameter 150 mm. Konstruksi pressure cell menggunakan stainless steel 316.

Pengguna memasang Model 4820 pada jackout frame sebelum menurunkannya ke dalam trench slurry. Setelah mencapai kedalaman sesuai, pengguna mengaktifkan dongkrak untuk menekan pelat menuju dinding trench. Pembacaan sensor membantu memastikan kontak antara pressure cell dan dinding. Sistem ini mendukung data logger LoRa, Cellular, Wi-Fi, Local, Satellite, serta Multi-Channel CR6. Readout kompatibel mencakup Handheld dan VW Analyzer. GEOKON menyediakan pilihan rentang serta ukuran lain sesuai kebutuhan proyek. Model 4820 cocok untuk pemantauan tekanan tanah pada slurry wall selama pekerjaan geoteknik.
