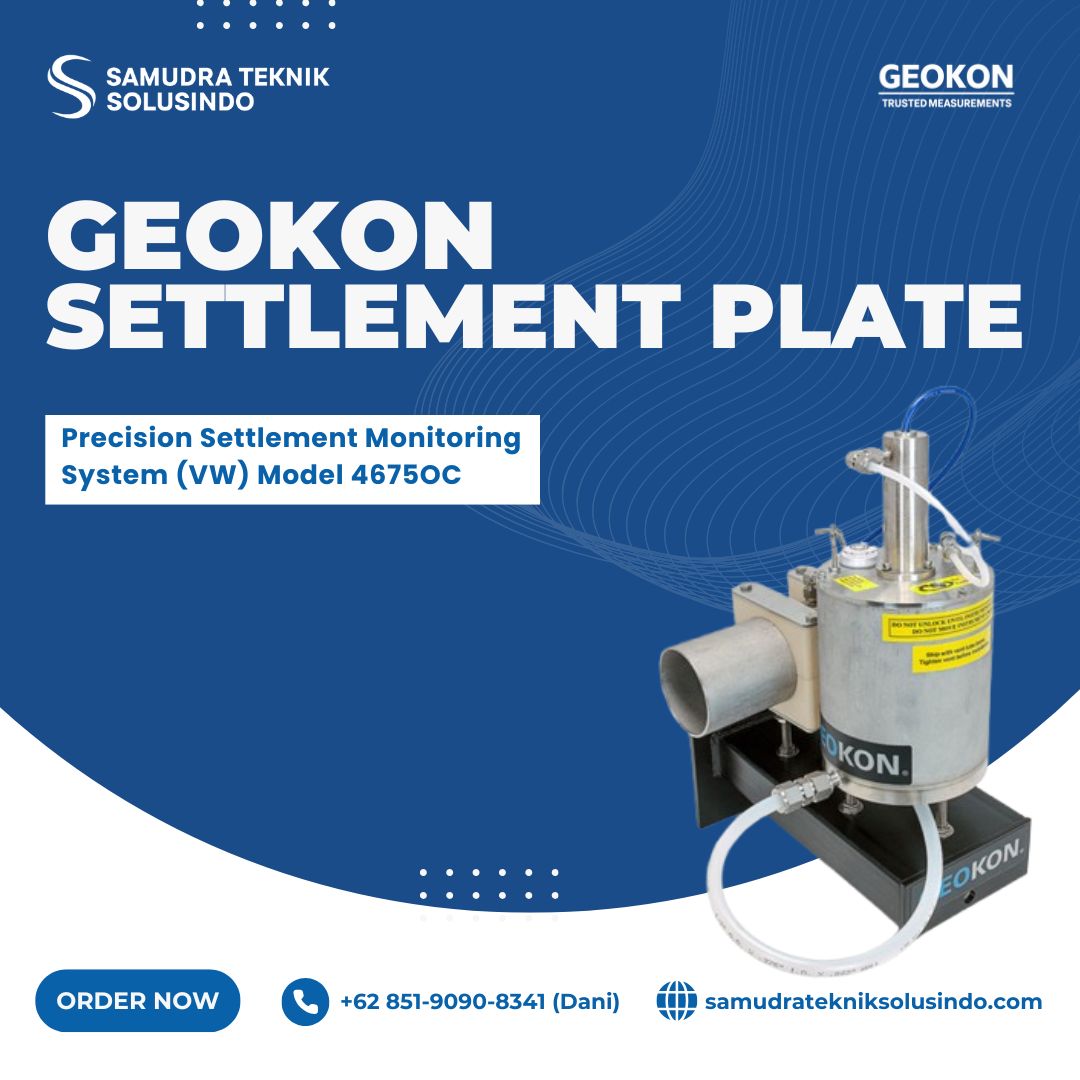

GEOKON Precision Settlement Monitoring System (VW) Model 4675OC

Deskripsi

GEOKON Precision Settlement Monitoring System (VW) Model 4675OC mengukur differential settlement dengan akurasi dan resolusi sangat tinggi. Sistem ini cocok untuk aplikasi kritis yang membutuhkan pemantauan settlement sangat kecil. Sistem menggunakan pipa horizontal open channel berdiameter tiga inci. Pipa terisi setengah dengan air atau larutan antifreeze. Pengguna memasang pipa pada struktur atau terowongan yang sedang dipantau. Sensor berada pada beberapa interval sepanjang pipa dan terhubung melalui tabung pendek.

Setiap sensor menggunakan cylindrical weight yang tergantung pada vibrating wire force transducer. Perubahan level cairan mengubah gaya apung pada weight tersebut. Perubahan gaya apung mengubah tegangan dan frekuensi resonansi vibrating wire. Sistem mengukur frekuensi menggunakan portable readout atau datalogger. Satu ujung pipa biasanya berada pada tanah padat sebagai benchmark. Sistem membawa datum stabil sepanjang jarak melalui level air dalam pipa. Setiap sensor mengukur settlement langsung terhadap datum tersebut tanpa bergantung pada sensor lainnya.

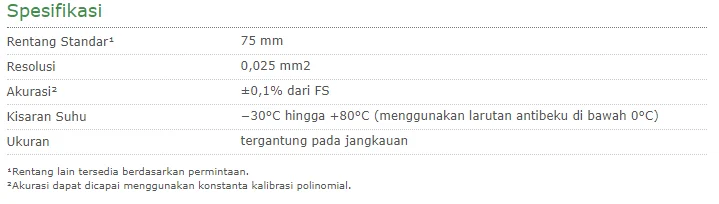

Model 4675OC memiliki rentang standar 75 mm dengan resolusi 0,025 mm. Akurasi sensor mencapai ±0,1% F.S. Rentang temperatur mencapai -30°C hingga +80°C menggunakan larutan antifreeze. Sistem menyediakan locking mechanism untuk memudahkan pemasangan dan pemindahan sensor. Desain open channel membantu mengurangi masalah gelembung udara dalam pipa. Sistem cocok untuk pemantauan differential settlement pada bendungan, terowongan, dan fondasi. GEOKON menyediakan rentang lain berdasarkan kebutuhan aplikasi tertentu.
