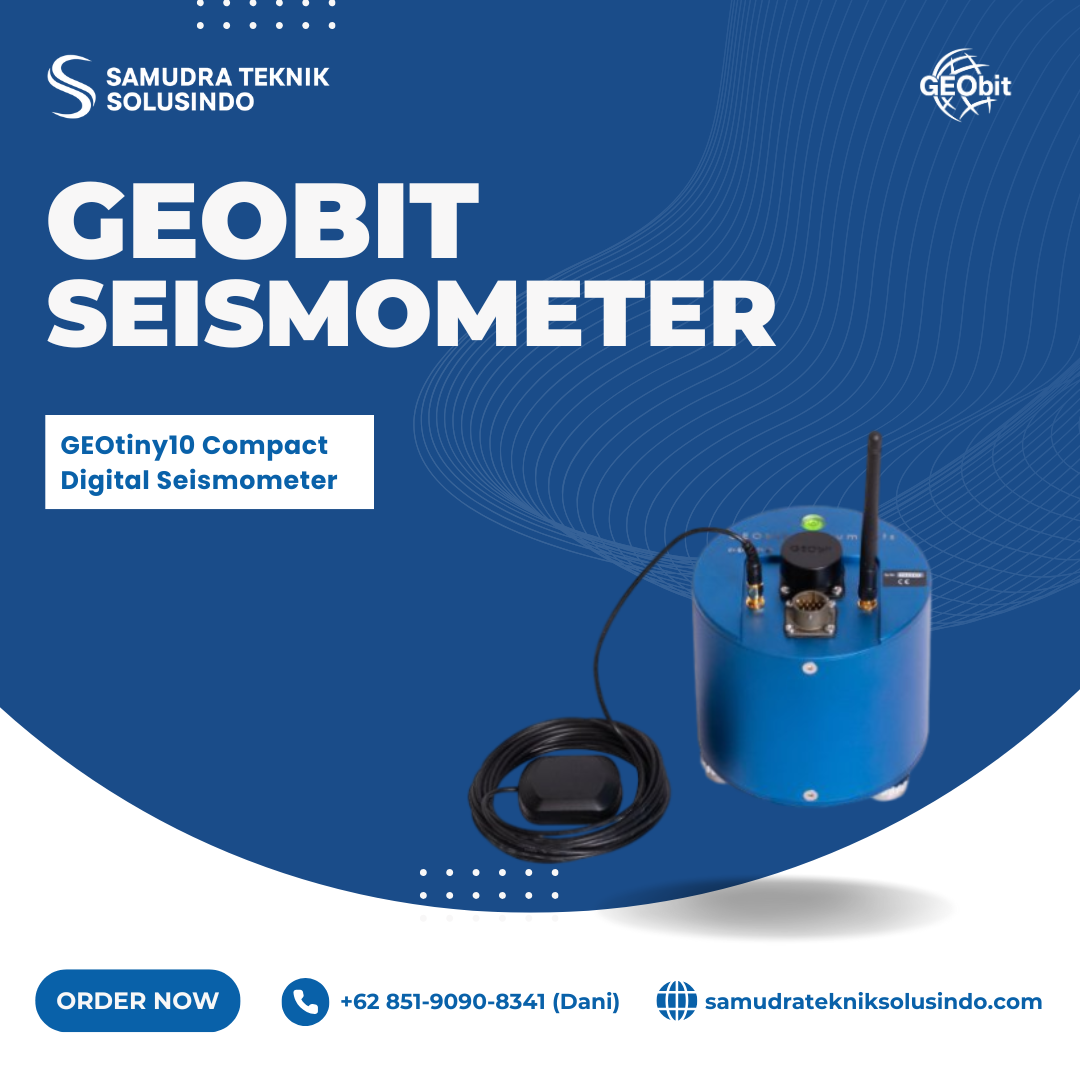

GEOtiny10 Compact Digital Seismometer
Jika anda tertarik untuk membeli alat GEOtiny10 Compact Digital Seismometer yang disediakan oleh PT Samudra Teknik Solusindo, silahkan hubungi kami melalui :
PT. Samudra Teknik Solusindo
Alamat: Jl. Pd. Kelapa Raya No.8D Blok E10, RT.9/RW.11, Pondok Kelapa, Durensawit, East Jakarta City, Jakarta 13450
Whatsapp : +62 851‑9090‑8341 (Dani)
Email : sales.stsolusindo@gmail.com
Telp : +62 851‑9090‑8341 (Dani)
Deskripsi
GEOtiny10 adalah seismometer digital miniatur yang mengintegrasikan tiga saluran seismik dan tiga saluran akselerasi. Alat ini mendukung digitizer 24 bit resolusi tinggi, sistem operasi Linux tertanam, serta sinkronisasi waktu melalui GPS atau NTP. Server Seedlink mengirimkan data secara waktu nyata, sementara kapasitas penyimpanannya mencatat data lokal dalam jangka panjang.
Instrumen ini hanya membutuhkan daya sangat rendah, sehingga dapat menggunakan baterai kecil 12V DC. Ukurannya yang ringkas memudahkan pengguna untuk menguburnya langsung di bawah tanah. Antarmuka sensor modular memungkinkan pengguna memilih jenis sensor dan frekuensi sudut sesuai kebutuhan.
Pengguna dapat memilih frekuensi sudut seperti 10 detik, 5 detik, 2 detik, 1 detik, 2 Hz, dan 4,5 Hz. Pilihan ini mencakup periode pendek serta rentang seismik band yang luas. Desain yang sederhana membuat harga GEOtiny10 jauh lebih terjangkau dibanding seismometer komersial. Bahkan pengguna bisa memakai 100% lebih banyak unit dengan anggaran yang sama.
Fitur
- 3 components seismic sensor
- 3 components acceleration sensor
- Low power consumption.
- Cost affordable design
- Only 130mm diameter – 115mm Height
- Integrated 24-bit digitizer
- Embedded Seedlink Server
- Real time data telemetry and local storage
- Miniseed data format
- Linux open source OS
- Web interface menu
- SSH, SFTP, Telnet
- Modular seismic sensor design
- Wide sensor response 10sec to 120Hz
- Customized sensor corner frequency.
- Operating temperature -40 to +70oC
- Waterproof IP67 Anodized aluminium case.
Spesifikasi
DIGITIZER
-
Channels: Tiga kanal seismik dan tiga kanal akselerasi
-
A/D Converter: Generasi keempat, Delta-Sigma, 24-bit
-
Nonlinearity: ±0.001%
-
Modulator: Generasi keempat, Delta-Sigma Modulator
-
Filter: Programmable, FIR filtering
-
Analog Input: Modular sensor board
-
Sampling Rate: 1 hingga 1000 sampel per detik
-
Power: 9–18 VDC, atau 9–36 VDC; 0.8 W, 0.95 W dengan integrated sensor board
-
Autonomy:
-
1 minggu dengan baterai 12V/9Ah
-
36 hari dengan baterai mobil 12V/55Ah
-
-
Dynamic Range: 138 dB @100 sps
COMMUNICATION
-
Telemetry: Ethernet port, WiFi
-
Connectivity: SEEDlink
-
LED: 5 LED terang untuk pemantauan status SOH
-
Protocols:
SSH, FTP, SFTP, Web Interface, TCP/IP, HTTP, HTTPS, PPP, MQTT, CoAP/CoAPS, NTP
INTEGRATED FORCE-BALANCE SENSOR ELECTRONICS (Modular)
-
Bandwidth: 10 detik – 120 Hz, dengan corner frequency variabel (10s, 5s, 2s, 1s, 2Hz, 4.5Hz)
-
Technology: Electro-dynamic Force-Balance
-
Sensitivity: 1500 V/m/s
-
Acceleration Sensitivity: ±2g, ±4g, ±8g
-
Dynamic Range:
-
Velocity: >142 dB
-
Acceleration: >97 dB
-
DATA RECORDING
-
Media:
-
Flash internal hingga 64 GB
-
Flash eksternal (USB-SD) hingga 128 GB
-
-
Data File Type: Minisied
-
Information File: System log file
-
Recording Mode: Continuous, Trigger, atau keduanya
PHYSICAL (SEISMIC SENSOR)
-
Type: Surface type
-
Dimensions: Diameter 130 mm × panjang 115 mm
-
Cable Length: Standar 5 meter, hingga 50 meter
-
Mounting: Tiga kaki penyangga yang dapat disesuaikan
-
Weight: 2.6 kg
-
Tilt: ±10 derajat
TIME BASE
-
Type: GNSS receiver (GPS, GLONASS, WAAS, EGNOS, BeiDou, QZSS)/DPLL, GPS port
-
Accuracy Time: ±1 μsec ke UTC time pulse, ±5 meter ke posisi
-
Timing Sources: GPS, RTC, NTP
-
DPLL Drift: < 17 μsec antara dua siklus GPS dalam 1 jam
ENVIRONMENT (DIGITIZER/RECORDER)
-
Temperature: -20°C hingga +70°C
-
Humidity: 100%, enclosure IP67
