GEOtinyBH10

GEOtinyBH10

Jika anda tertarik untuk membeli alat GEOtinyBH10 yang disediakan oleh PT Samudra Teknik Solusindo, silahkan hubungi kami melalui :

PT. Samudra Teknik Solusindo

Alamat:  Jl. Pd. Kelapa Raya No.8D Blok E10, RT.9/RW.11, Pondok Kelapa, Durensawit, East Jakarta City, Jakarta 13450
Whatsapp : +62 851‑9090‑8341 (Dani)
Email : sales.stsolusindo@gmail.com
Telp : +62 851‑9090‑8341 (Dani)

Kategori: Brand:

Deskripsi

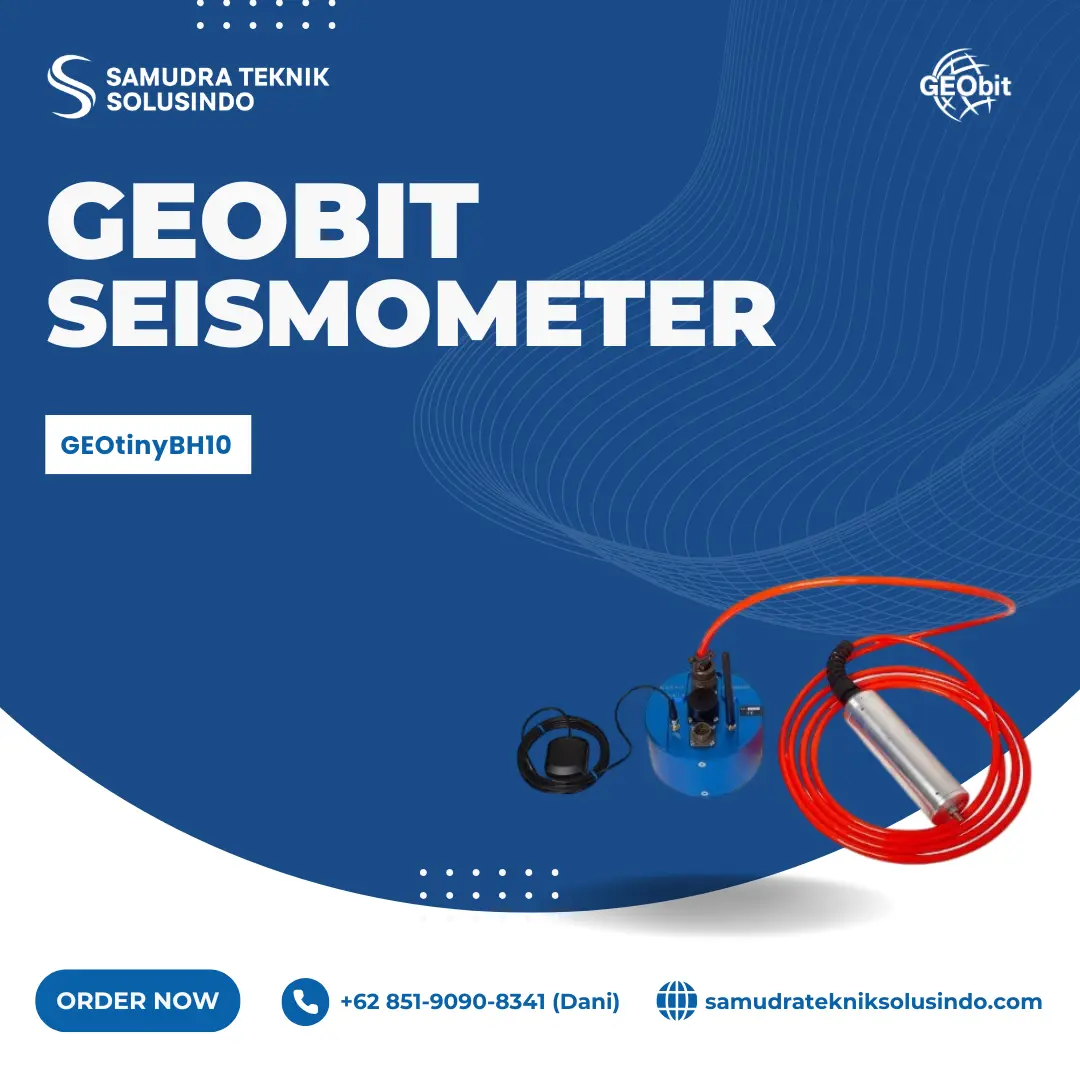

GEOtinyBH10 adalah seismometer digital miniatur yang mengintegrasikan tiga saluran seismik dan tiga saluran akselerasi. Alat ini mendukung digitizer 24-bit resolusi tinggi, OS Linux tertanam, dan GPS atau waktu NTP. Server Seedlink memastikan telemetri data waktu nyata yang andal. Penyimpanan besar mendukung perekaman lokal jangka panjang. Alat ini mengonsumsi daya sangat rendah dan dapat beroperasi dengan baterai kecil 12Vdc. Karena ukurannya kecil, pengguna dapat menanam alat ini di bawah tanah.

Antarmuka sensor modular memungkinkan pengguna memilih berbagai jenis sensor dan sudut frekuensi (10 detik, 5 detik, 2 detik, 1 detik, 2Hz, 4,5Hz). Rentang pilihan ini mencakup periode pendek dan spektrum band seismik yang luas. Pengguna juga dapat memilih dua frekuensi sudut rendah, seperti 10 detik dan 1 detik. WebUI memudahkan pengguna untuk melakukan transisi frekuensi secara cepat.

Spesifikasi

DIGITIZER

  • Channels: Tiga kanal seismik dan tiga kanal akselerasi

  • A/D Converter: Delta-Sigma generasi keempat, 24 bit data stream

  • THD: 125 dB

  • Modulator: Modulator Delta-Sigma generasi keempat

  • Filter: FIR yang dapat diprogram, dengan auto-calibration

  • Nonlinearity: +/- 0.001%

  • Sampling Rate: 1–1000 sps, opsional 0.1–1000 sps

  • Power: 9–18 VDC, atau 9–36 VDC 0.9W, 1.3W jika menggunakan board sensor terintegrasi

  • Dynamic Range:

    • 138 dB @100 sps

    • 128 dB @1000 sps

  • Analog Front-End: Modular, bisa low-noise preamplifier atau wide-band sensor electronics

DATA RECORDING

  • Storage Media:

    • MicroSD flash card

    • USB stick removable hingga >64 GB

    • Ringbuffer RAM untuk penyimpanan data lebih dari 10 jam

  • Information File: File log sistem, file SOH (State Of Health)

  • Recording Mode:

    • Kontinu

    • Triggered STA/LTA

    • Keduanya

  • Operation: Fitur kendali lanjutan bila terkoneksi dengan server Earthworm

  • Operating System: Open Source, bisa disesuaikan untuk aplikasi tertentu

  • Memory Internal:

    • 256 MB RAM ringbuffer

    • Minimal 64 GB memori flash

TIME BASE

  • Type: GNSS receiver (GPS, GLONASS, WAAS, EGNOS, BeiDou, QZSS)/DPLL, GPS port, 32 channel

  • Antenna: Hingga 15 m kabel GPS

  • Accuracy Time:

    • +/-1 µsec ke UTC time pulse

    • +/-5 msec ke GPS time

  • Timing Sources: GPS, RTC, NTP

  • DPLL Drift: Kurang dari 17 µsec antara siklus GPS selama 1 jam

  • Network Time: NTP, PTP

TRANSPORTATION

  • Mass Lock: Tidak diperlukan. Centering massa otomatis

COMMUNICATION

  • Telemetry: Port Ethernet, Wi-Fi, embedded seedlink dan server komunikasi lainnya

  • Protocols: SSH, FTP, SFTP, Web Interface, TCP/IP, HTTP, HTTPS, PPP, MQTT, CoAP/CoAPS, NTP

  • LED: 5 LED dengan kecerahan tinggi untuk sistem monitoring

CONTROL – CALIBRATION

  • Control Signals: Aktif, otomatis selama fungsi kalibrasi

  • Calibration: Pulse, Sine waveform, variable amplitude dan frequency, 16bit DAC

VELOCITY WIDE-BAND SENSOR

  • Bandwidth: 10 s – 98 Hz

  • Sensitivity: 1500 V/m/sec (menggunakan teknologi GeoBiz force-balance)

  • Technology: Electro-dynamic Force-Balance

  • Dynamic Range: >146 dB

ACCELERATION SENSOR

  • Bandwidth: DC – 550 Hz

  • Dynamic Range: >97 dB

  • Range: +/- 8g, 4g, 2g (konfigurable oleh pengguna)

PHYSICAL

  • Dimensions:

    • Digitizer: 130 mm diameter × 55 mm tinggi

    • BH Sensor: 50 mm diameter × 160 mm tinggi

  • Weight:

    • Digitizer: 0.8 kg

    • Sensor:

      • 2.6 kg (Aluminium casing)

      • 3.2 kg (Stainless Steel casing)

  • Cable Length:

    • BH Sensor: 5 meter standar, panjang kabel lebih tersedia

    • Kabel komunikasi & daya: 2.5 meter

  • Tilt: +/- 10 derajat

  • Material: Aluminium keras anodized atau baja tahan karat

  • Mounting: Smart packer atau guiding wheels

ENVIRONMENT

  • Temperature: -20°C hingga +70°C

  • Humidity: 100%, IP68 enclosure

  • Protection: Perlindungan terhadap overvoltage, reverse polarity, dan overcurrent

Fitur

  • 3C borehole seismic and 3C acceleration sensor
  • DR: 146dB velocity. 97dB acceleration
  • Wide response V:10s to 98Hz, A:DC-550Hz
  • Low power consumption
  • Cost affordable design
  • Only 130mm D/60mm H
  • Integrated 24bit digitizer, 138dB
  • Embedded Seedlink & Earthworm Server
  • Realtime Telemetry and Local Storage
  • MiniSeed data format
  • Linux open source OS
  • Web Interface Menu
  • SSH, SFTP, HTTPS, CoAP, NTP
  • Modular seismic sensor design
  • Customized Sensor Corner Frequency
  • High sensitivity 1500V/m/s
  • Operation Range: -20 +70°C
  • Waterproof IP67 aluminum case
