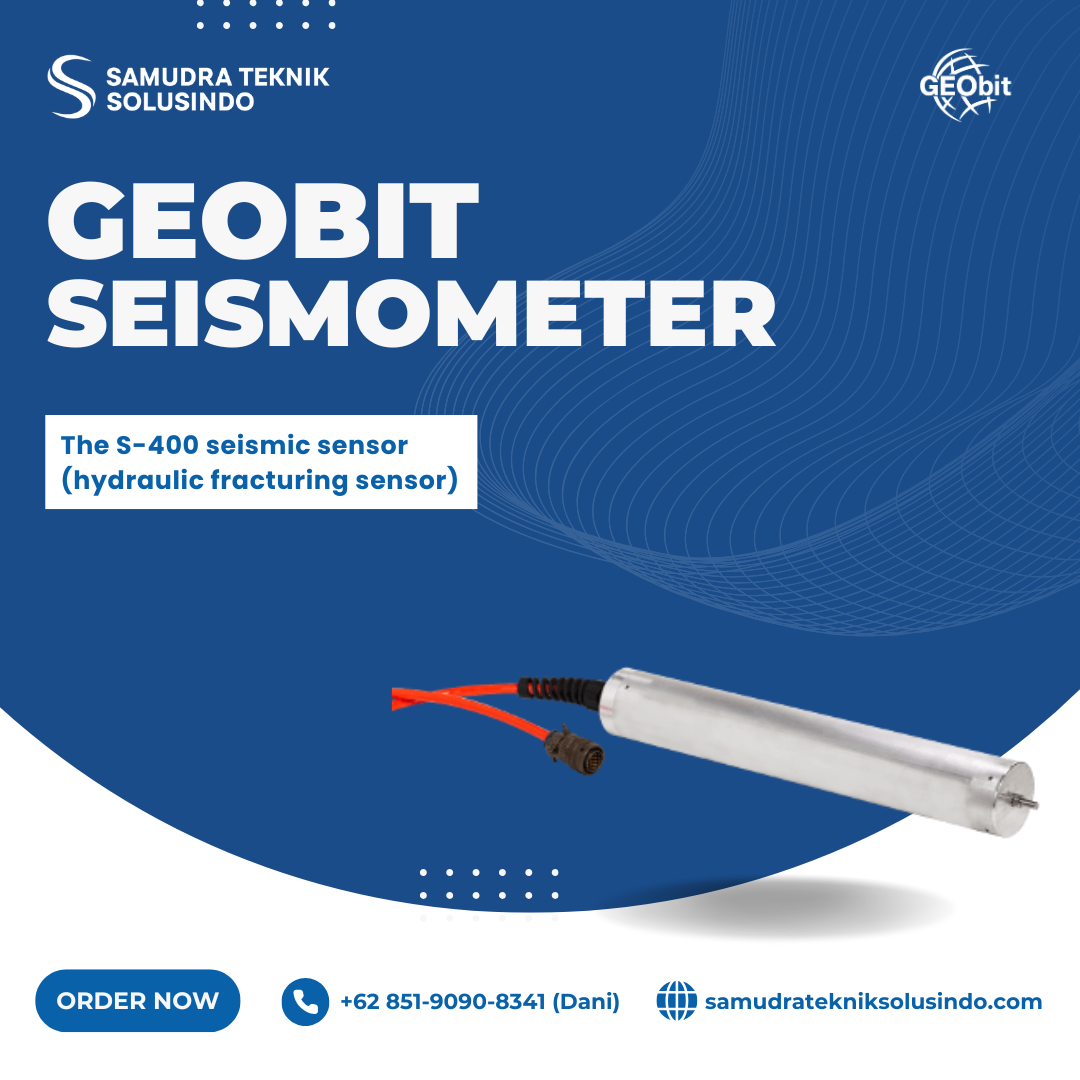

The S-400 seismic sensor (hydraulic fracturing sensor)
Jika anda tertarik untuk membeli alat The S-400 seismic sensor (hydraulic fracturing sensor) yang disediakan oleh PT Samudra Teknik Solusindo, silahkan hubungi kami melalui :
PT. Samudra Teknik Solusindo
Alamat: Jl. Pd. Kelapa Raya No.8D Blok E10, RT.9/RW.11, Pondok Kelapa, Durensawit, East Jakarta City, Jakarta 13450
Deskripsi
GEOBIT The S-400 seismic sensor merupakan sensor seismik tiga sumbu untuk merekam peristiwa mikroseismik selama eksperimen fraktur hidraulik. Sensor ini memiliki rentang frekuensi 4,5–240 Hz dan sensitivitas tinggi 368 V/m/sec. S-400 menghasilkan keluaran sinyal kecepatan dengan sinyal perekaman minimum 1,3 nm/sec. Desain sensor mendukung perekaman aktivitas mikroseismik pada reservoir selama proses hydraulic fracturing. Sensor menggunakan empat rangkaian geofon pada setiap sumbu untuk meningkatkan sensitivitas dan mengurangi tingkat kebisingan.
S-400 memiliki diameter 50 mm sehingga cocok untuk lubang bor kecil dan dangkal. Sistem pemasangan menggunakan elastic packer untuk menjaga posisi sensor di dalam borehole. Sensor dapat digunakan pada kedalaman hingga 100 meter untuk kebutuhan pemantauan sumur bor dangkal. Rentang suhu operasional mencapai -40 hingga +200°C. Spesifikasi tersebut membantu sensor menghadapi kondisi lingkungan dengan variasi temperatur yang luas. S-400 juga menawarkan damping sebesar 0,57 untuk mendukung karakteristik respons sensor.
Pengguna dapat menghubungkan S-400 dengan digitizer atau recorder GEOThree dan GEOSix. Sistem tersebut mendukung kebutuhan perekaman data seismik selama pemantauan hydraulic fracturing. GEOBIT menyediakan opsi rentang lebar 1 Hz dengan sensitivitas 3000 V/m/s untuk konfigurasi tertentu. Sensor ini mengutamakan sensitivitas tinggi dan tingkat kebisingan rendah untuk menangkap kejadian mikroseismik. Desainnya mendukung kebutuhan pemantauan reservoir dan penelitian geofisika yang memerlukan perekaman sinyal seismik detail.
Fitur
- 3-axis, 4.5-240Hz seismic sensor
- High Sensitivity 368 V/m/sec.
- Velocity signal output.
- Minimum recording signal 1.3nm/sec.
- Damping 0.57
- Borehole Type, up to 100m (Shallow Borehole).
- Only 50mm diameter
- Elastic packer mounting.
- Ideal for Hydraulic Fracturing Recording (Tested)
- Operating temperature -40 to +200oC
- Matching with GEOThree & GEOSix digitizers / recorders
- Optional 1Hz / 3000V/m/s available
Spesifikasi
MODEL S400A (without electronics)
-
Number of channels: 3 channels, Vertical, North–South, East–West
-
Channel Resistance: 13600 Ohms
-
Sensitivity: 368 V/m/s
-
Natural Frequency: 4.5Hz (10Hz, 14Hz, 28Hz, 35Hz under request)
-
Open circuit damping: 0.76
-
Cable length: More than 1km
-
Size: 460mm length, 60mm diameter
-
Weight (geophone enclosure): 6300g
MODEL S400B (with preamplifier)
-
Number of channels: 3 channels, Vertical, North–South, East–West
-
Channel Resistance: 500 Ohms
-
Sensitivity: 3000 V/m/s
-
Natural Frequency: 4.5Hz (10Hz, 14Hz, 28Hz, 35Hz under request)
-
Power: 2Vdc, 41mA (0.49W)
-
Cable length: More than 1km
-
Size: 460mm length, 60mm diameter
-
Weight (geophone enclosure): 6300g
MODEL S200C (with signal conditioning electronics – bandwidth extended)
-
Number of channels: 3 channels, Vertical, North–South, East–West
-
Channel Resistance: 500 Ohms
-
Sensitivity: 3000 V/m/s
-
Natural Frequency: 1Hz (0.5Hz, 0.2Hz under request)
-
Power: 12Vdc, 43mA (0.49W)
-
Cable length: More than 1km
-
Size: 460mm length, 50mm diameter
-
Weight (geophone enclosure): 6300g
ALL MODELS – GENERAL CHARACTERISTICS
-
Mass lock, centering: Not required
-
Temperature range: -20 to +70°C
-
Humidity: 100%, IP68 enclosure, resin filled
-
Submersible: >1000 meters
